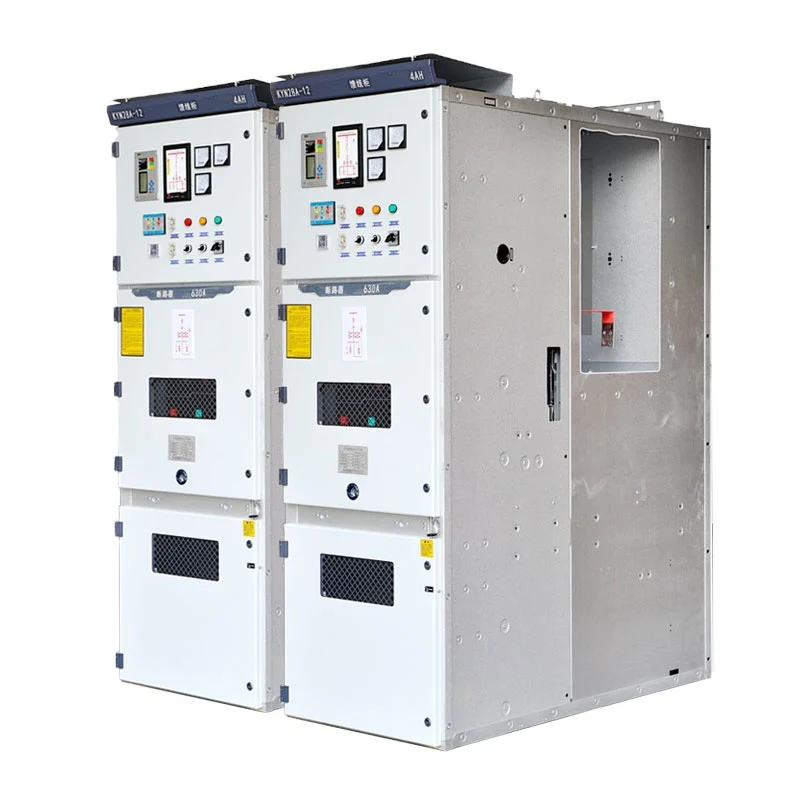

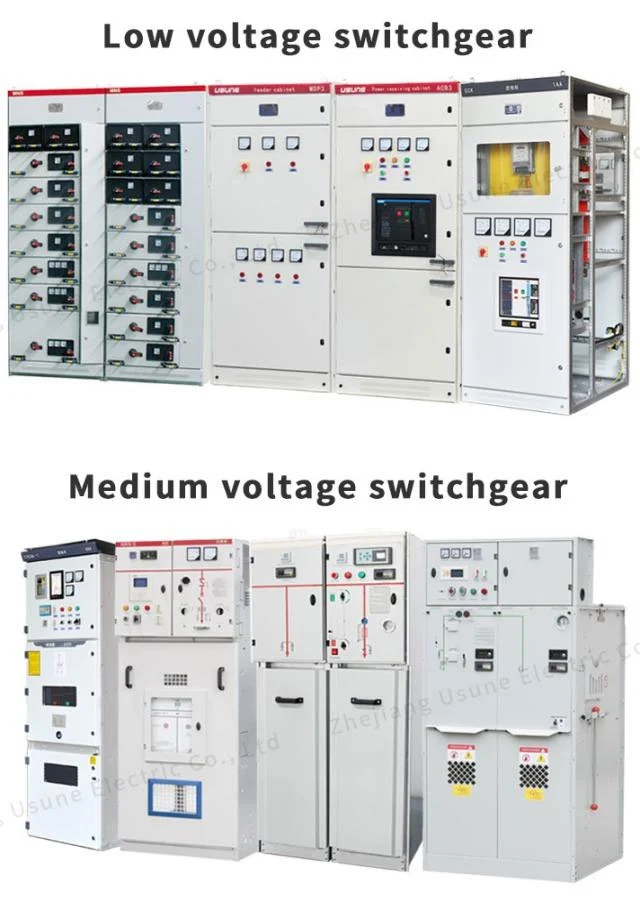

Medium Voltage Vcb Panel er egnet for kraftverk, transformatorstasjoner, industrianlegg, gruvebedrifter, næringsbygg og andre innendørs mellomspenningsdistribusjonsprosjekter. Usune produserer utstyret i henhold til gjeldende IEC- og GB-standarder og opererer under ISO 9001, ISO 14001 og ISO 45001 ledelse systemer, med CE-sertifisering tilgjengelig for internasjonale markedskrav.

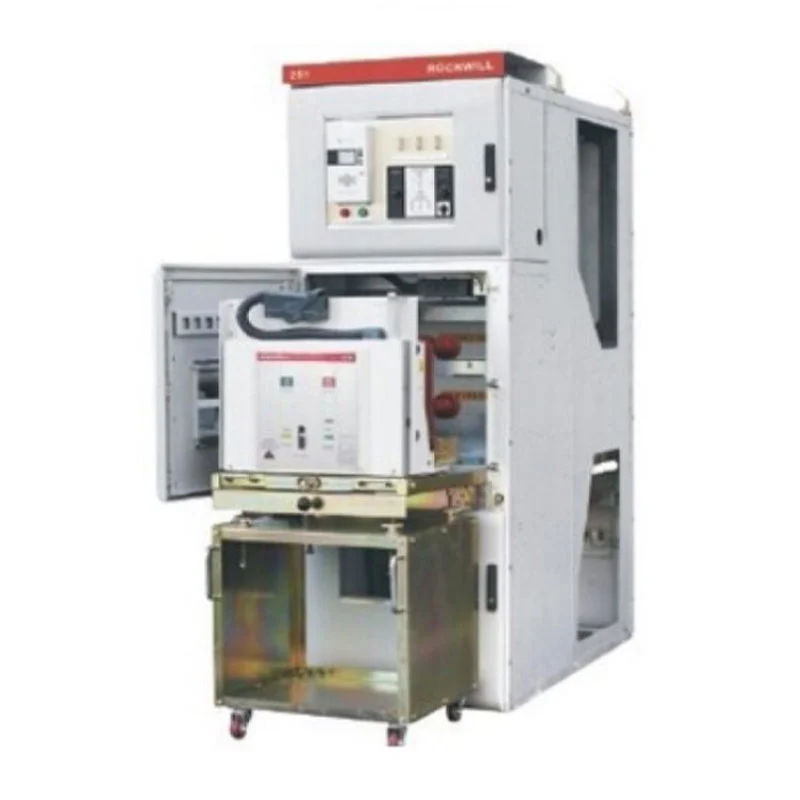

Hovedtrekket til dette bryterutstyret er dets uttrekkbare vakuumbryterarrangement. I stedet for permanent feste strømbryteren inne i skapet, bryteren er installert på en flyttbar vogn som kan flyttes mellom service-, test- og isolerte posisjoner i henhold til driftsprosedyren.
Denne utformingen gir praktiske fordeler under inspeksjon, utskifting og feilsøking. Strømbryter traller, PT-traller og isolatortraller kan konfigureres i henhold til det elektriske skjemaet, mens uttrekkbar struktur lar vedlikeholdspersonell få tilgang til relevant utstyr uten å demontere komplett skap.
For transformatorstasjoner og industrielle distribusjonssystemer der planlagt vedlikehold og utstyrsutskifting må være fullført effektivt, kan den uttrekkbare designen forenkle serviceoperasjoner og redusere tiden som kreves for utstyrsinngrep.

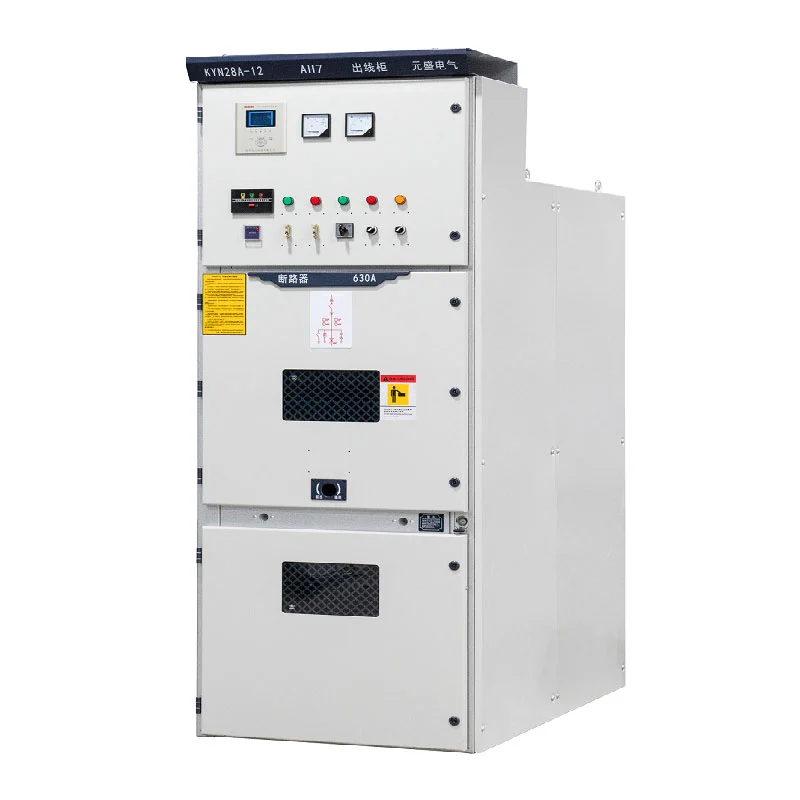

Sikker drift er en viktig innkjøpshensyn for mellomspenningskoblingsanlegg fordi feil koblingssekvenser kan skape alvorlige elektriske farer. KYN28-serien har et mekanisk femsikkert sperresystem utformet for å begrense feil operasjonsprosedyrer.
Forriglingsstrukturen forhindrer feilfunksjon av kretsbryteren, forhindrer at vognen trekkes eller skyves under belastning, forhindrer at jordingsbryteren lukkes når kretsen er strømførende, hindrer kretsen i å bli aktiveres mens jordingsbryteren er lukket, og forhindrer at personell ved et uhell kommer inn i strømførende rom.
Dette mekaniske forriglingsarrangementet gir en ekstra fysisk sikkerhetsbarriere under bytte og vedlikeholdsoperasjoner, som hjelper operatører med å følge riktig driftssekvens.

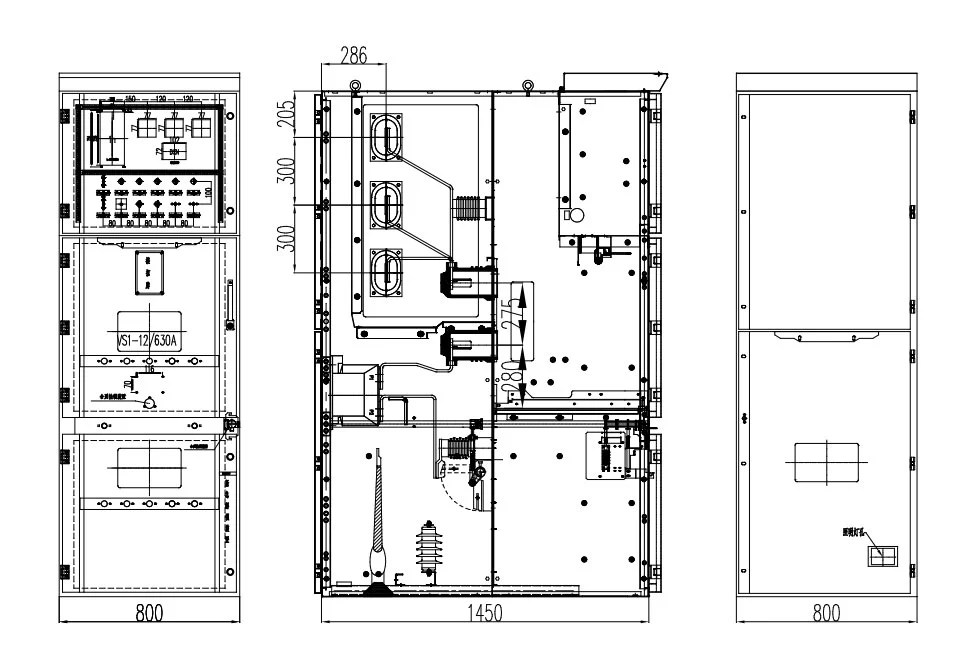

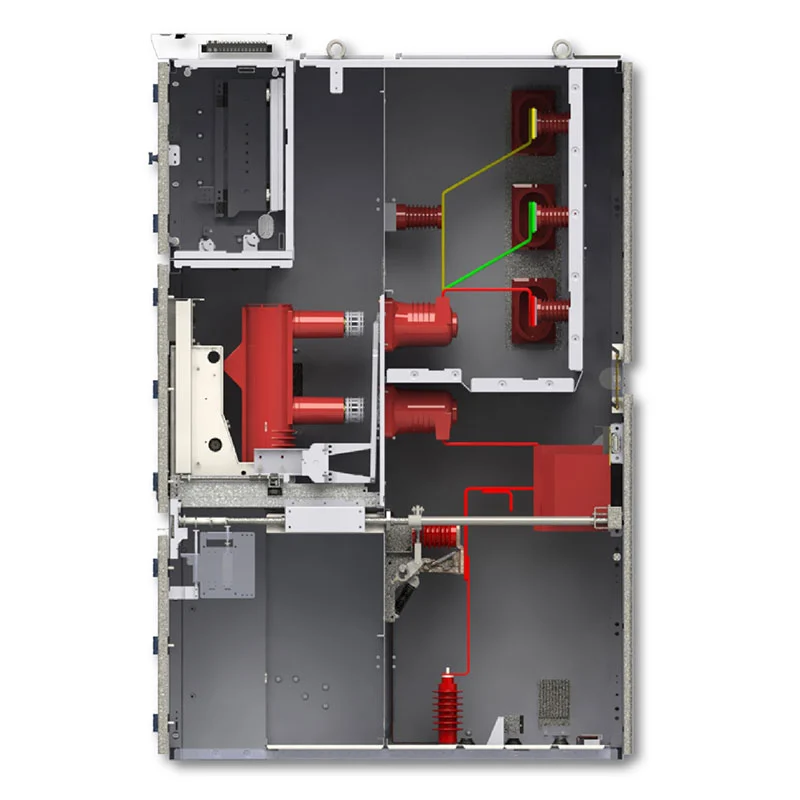

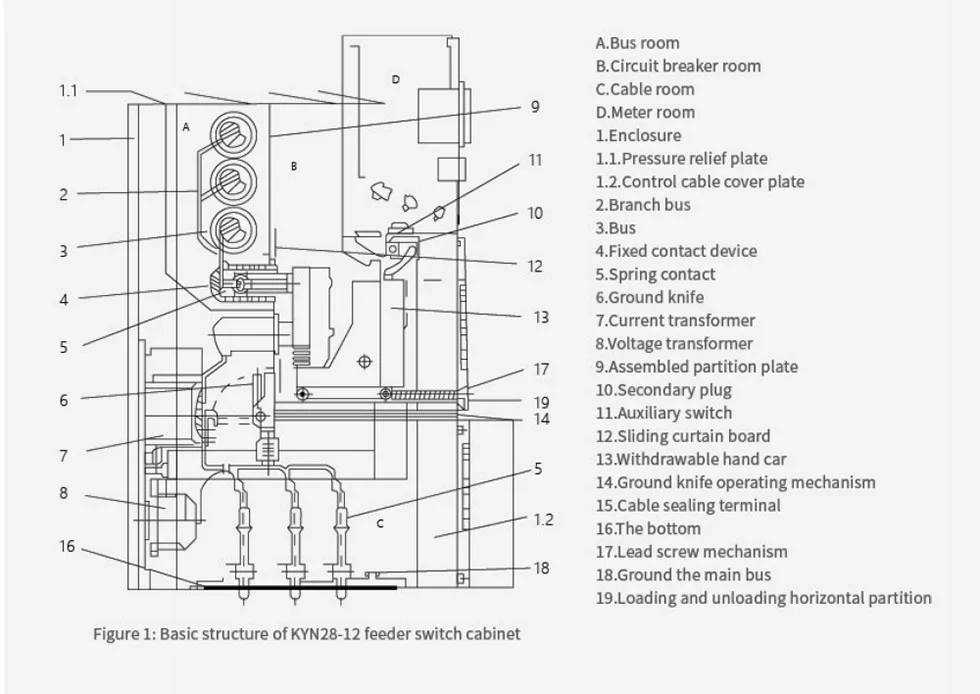

Medium Voltage Vcb-panelet har en metallpartisjonert intern struktur som skiller det elektriske hovedelementet seksjoner. Bryterrommet, samleskinnerommet, kabelrommet, instrument- og kontrollrommet, og trykkavlastningsseksjonen er arrangert uavhengig.
Denne oppdelte konstruksjonen bidrar til å begrense utbredelsen av en intern feil og skiller forskjellige elektriske komponenter under inspeksjon og vedlikehold. Det gjør også den interne elektriske layouten enklere for operatører og vedlikeholdspersonell å forstå.
De toppmonterte trykkavlastningsklaffene gir en kontrollert bane for å slippe ut trykk i tilfelle en intern lysbuefeil, som bidrar til å redusere den potensielle innvirkningen av feiltrykk på personell og omkringliggende utstyr.
Skapet er designet for front-side drift og vedlikehold, noe som kan være verdifullt når det elektriske rommet har begrenset tilgang bak. Operatører kan utføre rutinemessige bytte- og vedlikeholdsprosedyrer fra forsiden av maskinen utstyr i henhold til godkjent driftssekvens.
Arrangementet med fronttilgang bidrar også til å forenkle planlegging av utstyrsrom og kan redusere plassen som kreves bak skap for rutinemessig vedlikehold. En innebygd kondensvarmer kan konfigureres for fuktige miljøer for å redusere kondensrelaterte risikoer inne i skapet.
Ulike mellomspenningsdistribusjonssystemer krever forskjellige skapfunksjoner. Utstyret kan konfigureres som et inngående skap for å motta strøm fra oppstrømsnettet, et utgående skap for tilførsel av matere eller motorer, et PT- og spenningsmåleskap, et måleskap, et bussseksjonaliseringsskap eller en isolasjon kabinett.
Denne konfigurasjonsfleksibiliteten lar EPC-entreprenører, elektriske systemintegratorer og industrielle brukere utvikle seg koblingsutstyr i henhold til prosjektets enkeltlinjediagram i stedet for å ta i bruk et identisk skap ordning for hver søknad.
Kraftverk krever pålitelig mellomspenningsutstyr for å motta, distribuere og kontrollere elektrisk kraft innen hjelpe- og distribusjonssystemer. Det uttrekkbare VCB-arrangementet gir en praktisk løsning for kretsbeskyttelse og svitsjing samtidig som vedlikeholdsteamene kan fjerne eller erstatte brytervognen når nødvendig.
I understasjoner kan bryteranlegget konfigureres for innkommende matere, utgående kretser, bussseksjonering, spenning måling og andre distribusjonsfunksjoner. Romstrukturen og femsikre låsesystem hjelper støtte sikre bytte- og vedlikeholdsprosedyrer.
Fabrikker og industrianlegg driver ofte flere motorer, transformatorer, produksjonslinjer og hjelpeutstyr elektriske systemer. Utstyret kan konfigureres for ulike mate- og motorbeskyttelseskrav, gir sentralisert mellomspenningssvitsjing og distribusjon i anlegget.
Gruveanlegg krever pålitelig elektrisk distribusjon for motorer, pumper, ventilasjonssystemer, prosessering utstyr og hjelpelaster. Den metallkledde konstruksjonen og uttrekkbare effektbryterarrangement gir en praktisk konfigurasjon for innendørs mellomspenningsdistribusjonssystemer.
Store næringsbygg og høyhus kan kreve mellomspent inn- og distribusjonsutstyr i dedikerte elektrorom. Drift og vedlikehold på frontsiden kan bidra til å forenkle planlegging av utstyrsrom hvor installasjonsplassen er begrenset.
Medium Voltage Vcb Panel er tilgjengelig for forskjellige mellomspenningsdistribusjonskrav. Hovedteknisk parametere inkluderer:
| Punkt | Spesifikasjon |
| Nominell spenning | 3,6 kV, 7,2 kV, 12 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Vurdert gjeldende | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominell kortslutningsbrytestrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurdert korttidsmotstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X ekstern kapsling, IP2X interne rom |
| Omgivelsestemperatur | -15°C til +40°C |
| Høyde | ≤1000m, redusert for høyere høyder |
| Installasjon | Innendørs |
Den faktiske nominelle spenningen, strøm, kortslutningskapasitet, skaparrangement og andre tekniske parametere bør bekreftes i henhold til prosjektets enkeltlinjediagram og kundespesifikasjon.
Utstyret er designet for innendørs installasjon med et omgivelsestemperaturområde på -15°C til +40°C. Det daglige gjennomsnittlig relativ luftfuktighet bør ikke overstige 95 %, mens månedlig gjennomsnitt ikke bør overstige 90 %.
Installasjonsmiljøet skal være fritt for eksplosive eller korrosive gasser, ledende støv og kraftige vibrasjoner. For installasjoner utenfor standard servicevilkår bør tekniske krav bekreftes med Usune før produksjon, slik at riktig konfigurasjon kan evalueres.
Usune har mer enn 14 års erfaring innen elektrisk utstyr og har et erfarent FoU-team i stand til å utvikle utstyrskonfigurasjoner i henhold til prosjektspesifikke krav.

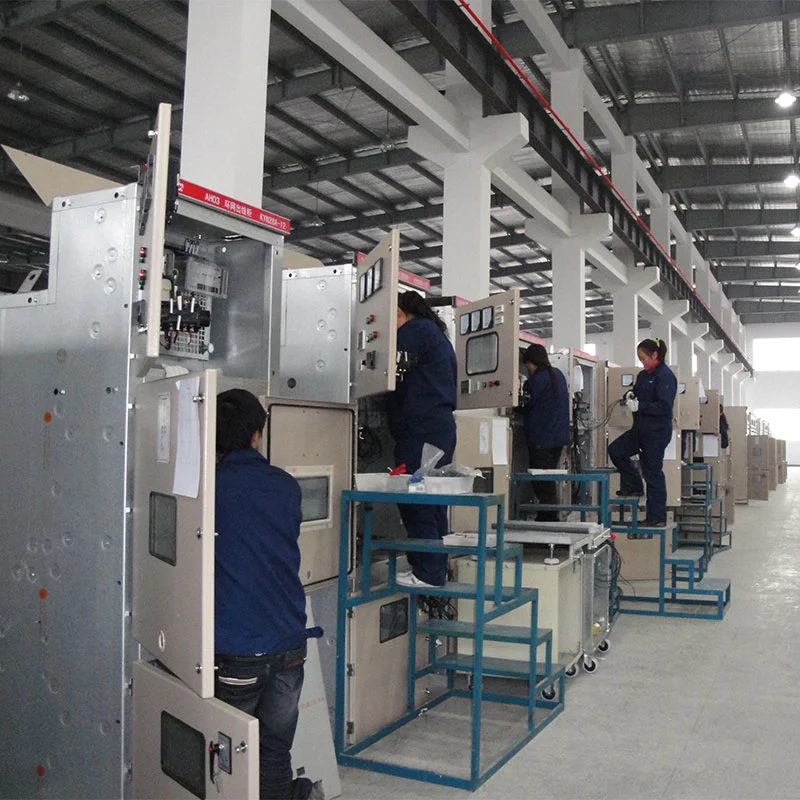

Kvalitetskontroll dekker komponenter, montering, elektrisk ytelse og ferdige produkter. Rutineprøver er utføres før utstyr forlater fabrikken for å verifisere produktets ytelse og sikre at det leverte koblingsutstyret oppfyller avtalte tekniske krav.
Ulike prosjekter kan kreve forskjellige strømklassifiseringer, skapkombinasjoner, beskyttelsesarrangementer og kontroll funksjoner. Usune tilbyr teknisk kommunikasjon og konfigurasjonsstøtte basert på enkeltlinjediagrammer fra kunden og tekniske spesifikasjoner.
For standardkonfigurasjoner kan Usune gi en produksjonsperiode på ca. 15–20 dager etter bekreftelse og betaling, med faktisk ledetid avhengig av konfigurasjon og bestillingsmengde.
Usune vedlikeholder produkttestrapporter og relevant teknisk dokumentasjon for å støtte kundeinspeksjon, prosjekt godkjenning og leverandørkvalifiseringsprosedyrer.
Utstyret har blitt referert til Cas-space Rocket Launch Project, hvor mellomspenning elektrisk distribusjonsutstyr var nødvendig for spesialisert romfartsinfrastruktur.
Rakettoppskytingsanlegg inneholder kritiske elektriske belastninger og støttesystemer som krever pålitelig kraft distribusjon og kontrollerte bytteprosedyrer. I denne typen prosjekter må konfigurasjonen av bryterutstyret vurdere ikke bare elektrisk kapasitet, men også driftssikkerhet, feilisolering, vedlikeholdstilgang og utstyrsintegrasjon i det totale kraftdistribusjonssystemet.
Den uttrekkbare vakuumbryterstrukturen og femsikre mekaniske låsesystemet gir en passende konfigurasjon for kontrollerte bytte- og vedlikeholdsoperasjoner. Den oppdelte skapstrukturen videre støtter separasjon mellom bryter, samleskinne, kabel og kontrollseksjoner.
Prosjektreferansen demonstrerer anvendeligheten til Usunes mellomspenningsbryterteknologi for spesialiserte infrastruktur hvor pålitelighet av elektrisk distribusjon og driftssikkerhet er viktig prosjektering hensyn.
Produktet er produsert med henvisning til gjeldende IEC- og GB-krav for mellomspenningsbryter og elektrisk utstyr. Usune opererer i henhold til et ISO 9001 Quality Management System, ISO 14001 Environmental styringssystem, og ISO 45001 styringssystem for arbeidsmiljø og sikkerhet.
Produktet er også tilgjengelig med CE-sertifisering for gjeldende internasjonale markeder. Testrapporter og teknisk dokumentasjon kan leveres i henhold til prosjekt- og kundekrav.
Standardkonfigurasjonen dekker 3,6 kV, 7,2 kV og 12 kV applikasjoner. For et spesifikt prosjekt, merkespenningen og isolasjonsparametere bør bekreftes i henhold til kravene til det elektriske systemet.
Den uttrekkbare vognen gjør at vakuumbryteren kan flyttes mellom driftsposisjon og isolert stilling. Dette gjør inspeksjon, testing, utskifting og vedlikehold mer praktisk enn en permanent fast bryter ordning.
Det femsikre systemet er en mekanisk sikkerhetssperre designet for å forhindre feil operasjonssekvenser. Det hjelper forhindre feil drift av bryteren, vognbevegelse under belastning, feil drift av jordingsbryteren, aktivering av en jordet krets, og utilsiktet tilgang til strømførende rom.
Ja. Koblingsanlegget kan ordnes som inngående, utgående, PT, måling, bussseksjonsdeler eller isolasjonsskap i henhold til prosjektets elektriske konfigurasjon.
Ja. Usune støtter OEM-krav som kundelogoer, firmanavn og prosjektspesifikke konfigurasjoner, med forbehold om teknisk og produksjonsbekreftelse.
For standardkonfigurasjoner er den typiske produksjonsperioden rundt 15–20 dager etter betaling og teknisk bekreftelse. Den faktiske ledetiden avhenger av produktkonfigurasjonen, kvantiteten og prosjektkravene.
Usune gjennomfører kvalitetskontroll fra komponenter gjennom sluttmontering og utfører rutinetester før forsendelse. Relevante testrapporter kan leveres i henhold til kunde- og prosjektkrav.
Standard garantiperiode er 12 måneder fra leveringsdato, med forbehold om avtalt salg og teknisk forhold.
Hvis du kjøper mellomspent Vcb-panel for et kraftverk, transformatorstasjon, industrianlegg, gruveprosjekt, næringsbygg, eller spesialisert infrastrukturprosjekt, kan Usune tilby konfigurasjonsstøtte basert på din elektriske krav.
Send enkeltlinjediagram, merkespenning, merkestrøm, kortslutningsnivå, kabinettmengde og nødvendig funksjoner til Usune for teknisk evaluering og tilbud.
