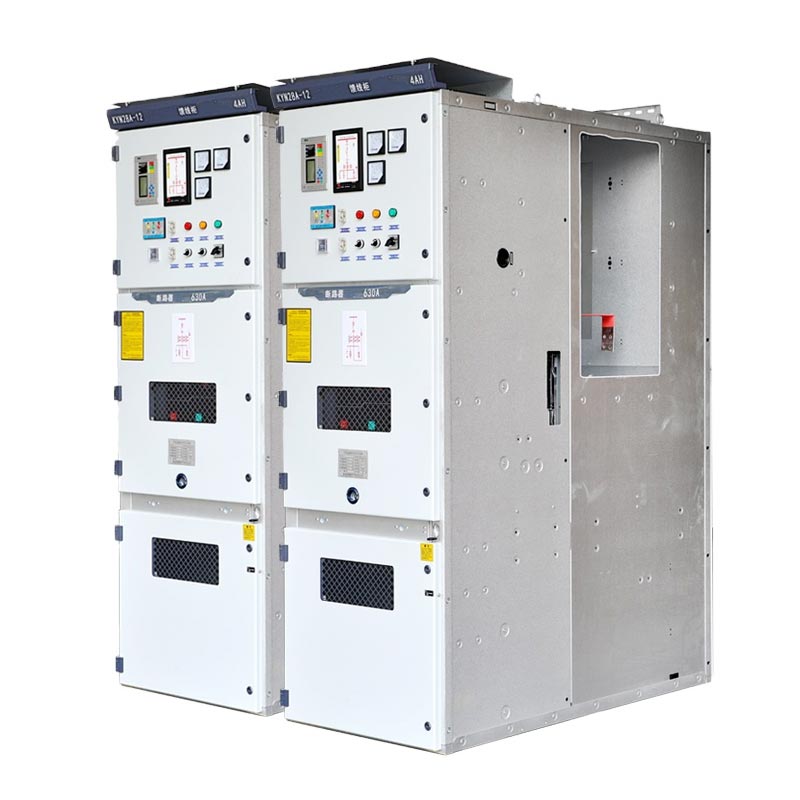

Kyn28 Koblingsutstyr 11kV

Usune Kyn28 Switchgear 11kV er egnet for 3,6kV–12kV, 50Hz trefase AC-systemer, som muliggjør strømmottak, distribusjon, kontroll, beskyttelse og overvåking. Den støtter enkelt samleskinne, enkelt samleskinne seksjonering og dobbel tilkoblingsmetoder for samleskinne, noe som gjør den til en sentral kraftfordelingsenhet i kraftsystemer. Som et kjerneprodukt av en profesjonell kinesisk kraftutstyrsleverandør, har det blitt en globalt pålitelig mellomspenningskraftdistribusjon løsning takket være fabrikkens produksjonsevne og stabile kvalitet.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Overholdelse av kjernestandarder

Usune Kyn28 Switchgear 11kV følger strengt internasjonale og nasjonale standarder for å sikre produktet pålitelighet, sikkerhet og interoperabilitet:

1. IEC 60298 / IEC 62271-200: AC metallkapslet koblingsutstyr med merkespenninger fra 1kV til 52kV
2. GB 3906-2006: 3–35 kV AC metallkapslet koblingsutstyr og kontrollskap
3. DL/T 404-2007: Teknisk spesifikasjon for innendørs AC høyspenningsbryter
4. GB/T 11022: Generell spesifikasjon for høyspenningsbryterutstyr

Strukturelle og designfunksjoner

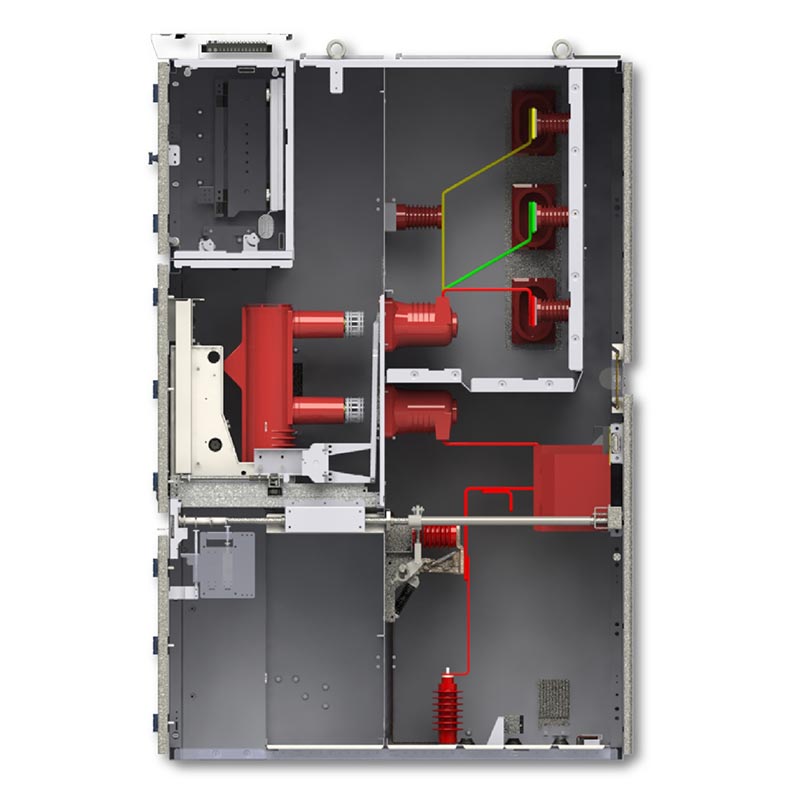

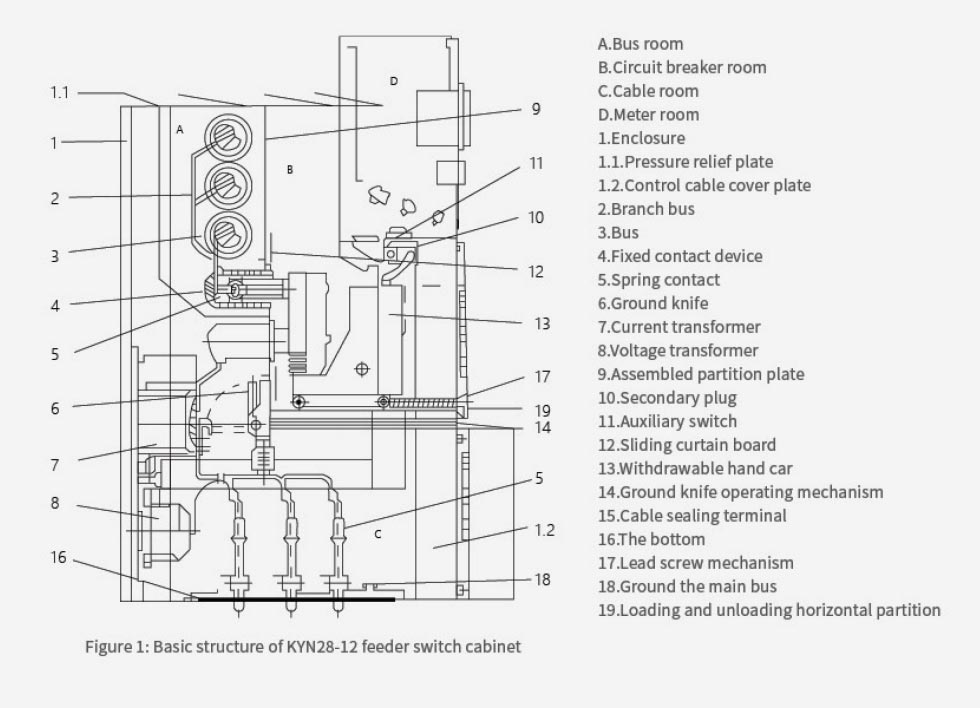

Kyn28 Switchgear 11kV-skap vedtar en modulær boltet struktur laget av høykvalitets galvanisert/kaldvalset stålplate, delt inn i fem uavhengige jordingsrom med metallskillevegger, som effektivt forhindrer feil forplantning.

1. Strømbryterrom: Utstyrt med en avtagbar vakuumbrytervogn med mekanisk forrigling
2. Samleskinnerom: Installerer hovedsamleskinner og grenskinner, uavhengig isolert.
3. Kabelrom: Brukes til kabeltilkoblinger, inneholder transformatorer, jordingsbrytere, overspenningsavledere, etc.
4. Kontrollinstrumentrom: Installerer releer, instrumenter, beskyttelsesenheter og sekundære kretser.
5. Trykkavlastningskanal: Utstyrt med en trykkavlastningsanordning på toppen, som tillater sikker frigjøring av buetrykket ved feil.

Kjernefordeler

1. Avtakbar vogndesign: Strømbryter og PT-håndvogner kan byttes ut, noe som gir raskt vedlikehold og utskifting uten å slå av hele samleskinnedelen.
2. Omfattende fem-beskyttelses forrigling: Forhindrer utilsiktet åpning/lukking av kretsbryteren, forhindrer skyve/trekke vognen under belastning, forhindrer lukking av jordingsbryteren mens den er tilkoblet, forhindrer strømtilførsel når jordingsbryteren er lukket, og forhindrer utilsiktet inntreden i strømførende rom.
3. Kompakt struktur: Frontvendt drift og vedlikehold, sparer installasjonsplass.
4. Høy miljøtilpasningsevne: Innebygd kondensvarmer, egnet for fuktige miljøer.

Hovedapplikasjonstyper:

1. Innkommende linjeskap (mottar strøm)
2. Utgående linjeskap (fordeler strøm til matere/motorer)
3. Spenningstransformator og spenningsmåleskap
4. Måleskap (med energimåler)
5. Samleskinneseksjonsskap
6. Isolasjonsskap

Miljøforhold

- Omgivelsestemperatur: -15 ℃ ~ +40 ℃
- Daglig gjennomsnittlig relativ fuktighet ≤95 %, månedlig gjennomsnitt ≤90 %
- Ingen eksplosive, etsende gasser eller ledende støv, ingen kraftige vibrasjoner
- Kun innendørs installasjon

De viktigste tekniske parameterne

Faktisk søknadssak

Urbant kommersielt kompleks kraftdistribusjonsprosjekt. Et 50-etasjers kommersielt kompleks (kontor + kommersiell + underholdning) i Øst-Kina bruker 18 Usune Kyn28 Switchgear 11kV-enheter, inkludert innkommende linjer, utgående linjer, PT-er, måling, seksjonsskap, og isolasjonsskap, med redundant strømforsyning via doble samleskinner.

Etter to års drift oppnådde den 99,98 % strømforsyningssikkerhet uten uplanlagte strømbrudd. Den bryterutstyr kan raskt skiftes, noe som reduserer vedlikeholdstiden betydelig. Det kompakte skapet sparer plass i fordelingsrom, og en kondensvarmer sikrer stabil drift i fuktige omgivelser.

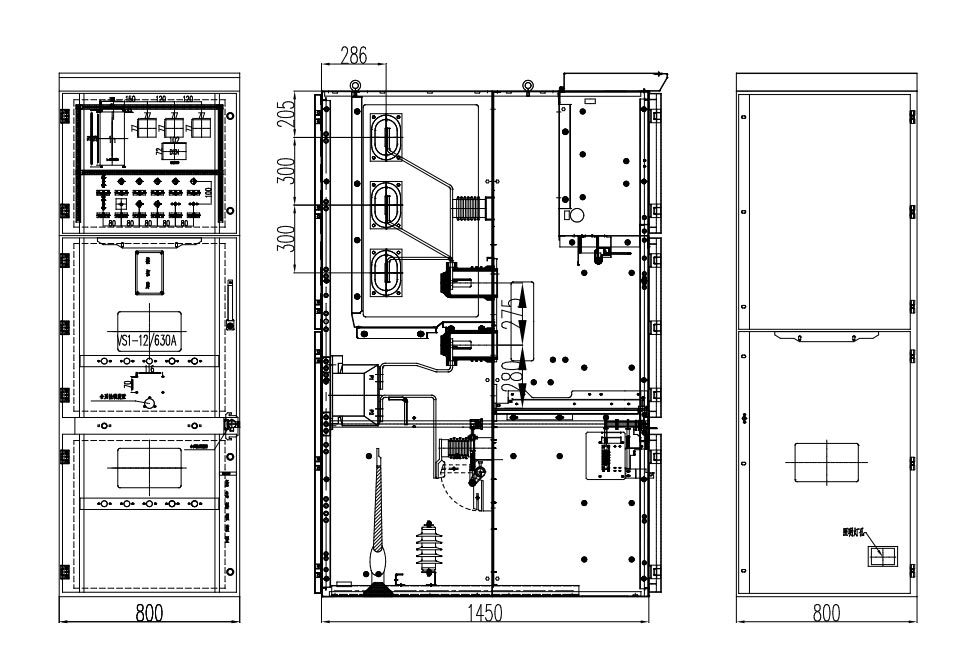

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Q1: Hva er hovedforskjellene mellom Usune KYN28 11kV og tradisjonelle faste brytere?

A: Kjerneforskjellen er den uttrekkbare bryterstrukturen. Effektbrytere kan trekkes ut uavhengig og byttet ut, noe som eliminerer behovet for et fullstendig strømbrudd under vedlikehold. Dette resulterer i høyere sikkerhet og vedlikeholdseffektivitet, og det uavhengige rommet begrenser effektivt feilområdet.

Q2: Kan Kyn28 Switchgear 11kV brukes i høye eller spesielt fuktige omgivelser?

A: Ja. Som en profesjonell produsent tilbyr Usune reduksjonsdesign i stor høyde, forbedret isolasjon og korrosjonsbeskyttelse, og en innebygd varmeovn for å sikre pålitelig drift i fuktige omgivelser.

Q3: Hva med produktgaranti og ettersalgsservice?

A: Hele maskinen kommer med en 12-måneders garanti, et globalt teknisk team som svarer 24 timer i døgnet og raskt tjeneste på stedet tilgjengelig i kjerneområder. Vi tilbyr også langsiktig vedlikehold og teknisk opplæring.
