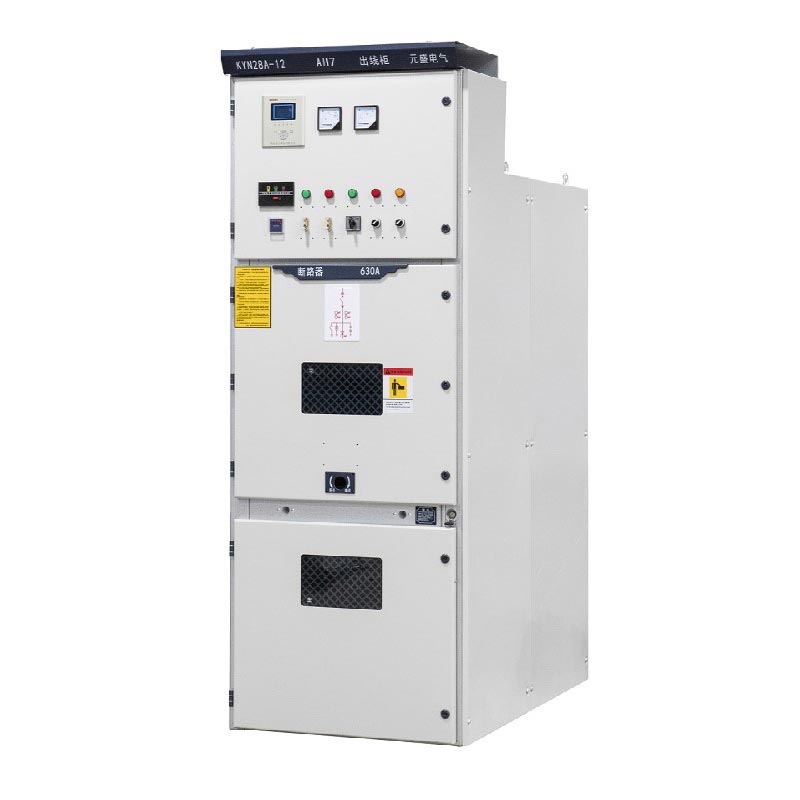

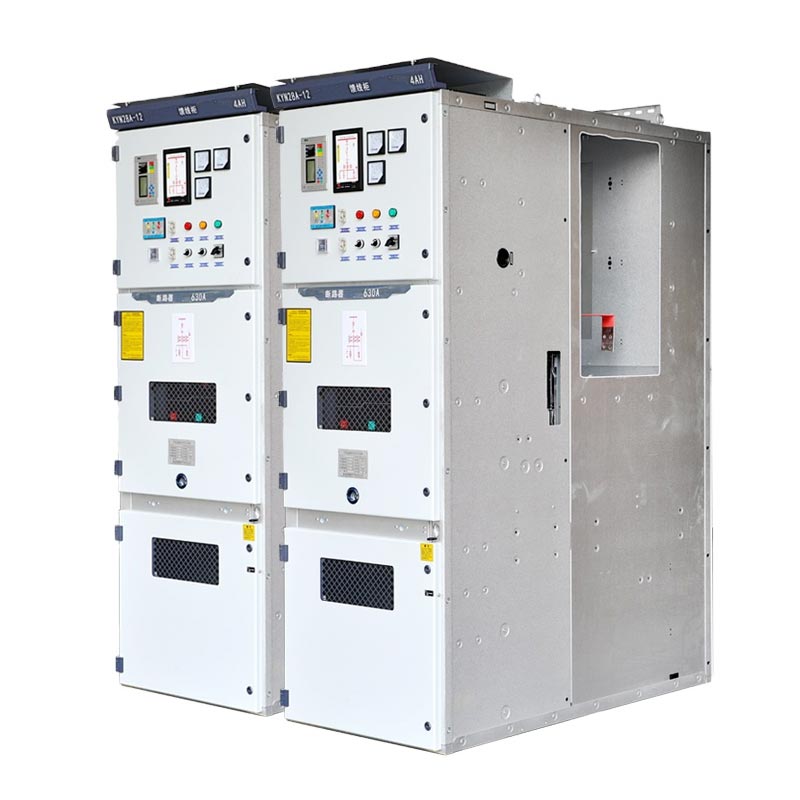

11kv Mv Vcb-paneler

11kV MV Vcb-panelene er posisjonert som industrikvalitets, høypålitelig mellomspenningsstrømfordeling utstyr, egnet for 11kV og under spenningssystemer, og kan brukes i enkel samleskinne, enkel samleskinne segmentert eller dobbel samleskinne arkitekturer. De følger strengt standarder som IEC 60298, IEC 694, GB3906-2006 og tyske DIN VDE 0670, og er ISO styringssystem sertifisert med standardisert kontroll gjennom hele prosessen.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Kjerneparametere og strukturelle høydepunkter

1. Kjerneparametere

Nominell spenning 11kV (kompatibel med 3,6~12kV), trefase AC 50/60Hz, merkestrøm 630A~2500A (tilpassbar), kortslutningsbrytestrøm 25kA~40kA, beskyttelsesnivå IP4X (kapsling), kompatibel med flere system arkitekturer.

2. Strukturelle høydepunkter

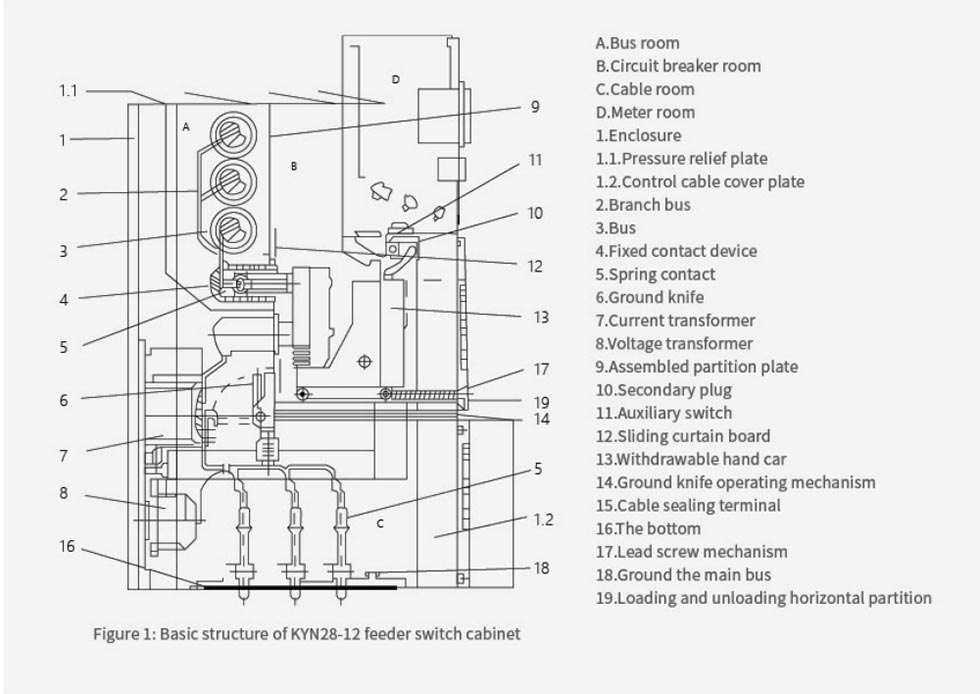

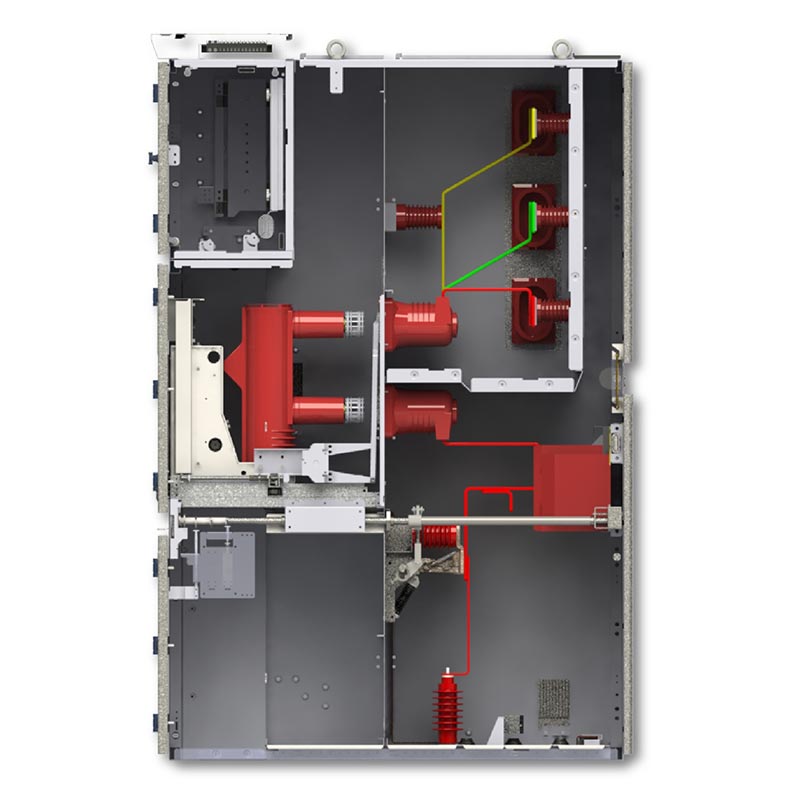

Metallkledd uttrekkbar struktur, fire uavhengige rom, sentralt plassert håndkjerre for enkelt vedlikehold; utstyrt med et omfattende femsikkert sikkerhetsforriglingssystem, mekanisk + elektrisk dobbel beskyttelse, eliminere feiloperasjon; sterk miljøtilpasningsevne, egnet for ulike innendørs arbeidsforhold.

Kjernefordeler

1. Pålitelig ytelse: Vakuumbryter med rask respons, lang mekanisk levetid, egnet for hyppige drift i flere scenarier;

2. Trygg og praktisk: Helt lukket beskyttelse, vogndesign for effektivt vedlikehold, støtter intelligent fjernbetjening og vedlikehold;

3. Global kvalitet: Kina-basert produsent, standardisert fabrikk sikrer produksjonskapasitet og kvalitet; som en leverandør av høy kvalitet, eksporterer til flere regioner og gir fullsyklusservice.

Applikasjonssak fra den virkelige verden

Tilfelle 1: 11kV distribusjonsprosjekt ved en 110kV transformatorstasjon i Sørøst-Asia

1. Prosjektbakgrunn: Denne transformatorstasjonen er en kjernekraftforsyningshub i regionen, som krever en stabil 11kV strøm forsyning til omkringliggende industriparker og boligområder. Utstyret skal ha høy pålitelighet og samsvar, og være kompatibel med det lokale 50Hz strømsystemet.

2. Applikasjonsløsning: Bruk tilpassede 28 KYN28A-12 11kV MV VCB-paneler, som tar i bruk en enkelt samleskinne segmentert arkitektur og utstyrt med VS1 vakuumbrytere for å møte kravene til strømforsyning med to kretser.

3. Implementeringsresultater: I løpet av de tre årene siden det ble tatt i bruk, har utstyret fungert uten noen feil, vellykket bestått flere tester under ekstreme forhold som tordenvær og høye temperaturer. Den fullfører nøyaktig strømfordeling og feilbeskyttelse, og hjelper transformatorstasjonen med å oppnå "null strømbrudd drift og vedlikehold» og har fått høy anerkjennelse fra den lokale kraftavdelingen.

Tilfelle 2: Oppgradering av høyspent kraftdistribusjon ved et europeisk bilfabrikk

1. Prosjektbakgrunn: Stemplings- og maleverkstedene på fabrikken har ekstremt høye krav til kraft forsyningsstabilitet, noe som nødvendiggjør en oppgradering til et 11kV kraftdistribusjonssystem. Utstyret skal være i samsvar med EU IEC-standarder, samtidig som det vurderes enkelt vedlikehold og plassutnyttelse.

2. Applikasjonsløsning: 16 Usune 11kV MV VCB-paneler ble valgt, ved bruk av en sentralt plassert håndkjerre struktur, kompatibel med et enkelt samleskinnesystem, og utstyrt med anti-kondensvarmere og intelligent temperatur- og fuktighetsovervåkingsmoduler.

3. Implementeringsresultater: Utstyret tilpasser seg perfekt til det europeiske 50Hz/60Hz dobbeltfrekvenssystemet. Montering påvirker ikke normal verkstedproduksjon, og vognen kan raskt trekkes ut for vedlikehold. Etter oppgraderingen falt fabrikkens strømforsyningsfeil med 90 %, og dekket de kontinuerlige produksjonsbehovene av bilproduksjon.

Arbeidsmiljø

1.Omgivelseslufttemperatur: maksimum +40°C, minimum -10°C;
2.Relativ fuktighet: daglig gjennomsnitt ≤ 95 %, månedlig gjennomsnitt ≤ 90 %;
3. Høyde: ≤ 1000 m;
4. Seismisk intensitet: ikke overstiger grad 8;
5. Utstyret skal installeres på steder fri for brann- eller eksplosjonsfare, alvorlig forurensning, kjemikalier korrosjon og sterk vibrasjon.
6.Hvis utstyret skal brukes under miljøforhold som overstiger de normale kravene spesifisert i GB 3906, skal relevante ordninger avtales mellom brukeren og produsenten.

Tekniske spesifikasjoner

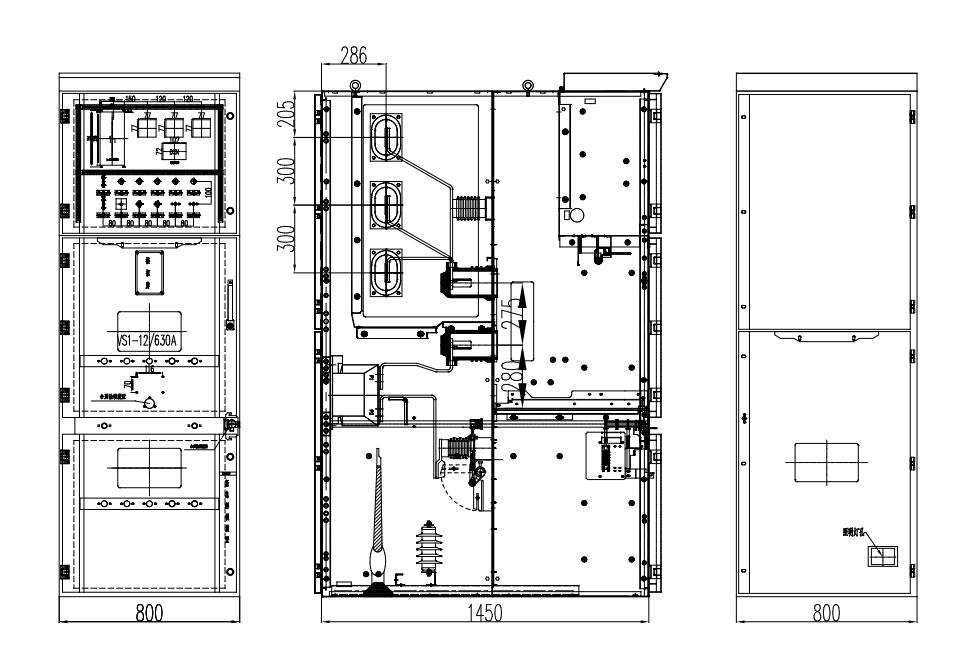

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Q1: Femdobbel sammenlåsingsfunksjon?

A: Inkluderer fem hovedfunksjoner som anti-feilfunksjonsbryter, med mekanisk og elektrisk dobbel forrigling for å forhindre feiloperasjon.

Q2: Er 11kV MV Vcb-panelene kompatible med 10kV-systemer?

A: Fullt kompatibel, ingen modifikasjon nødvendig, kan direkte erstatte eksisterende utstyr og parametertilpasning er støttet.

Q3: Eksportoverholdelse og ettersalgsservice?

A: I samsvar med internasjonale standarder kan regionale sertifiseringer tilpasses; rask respons fra Kina fabrikk, og lokalisert ettersalgsservice fra globale utsalgssteder.

Merkevare og fabrikkstyrke

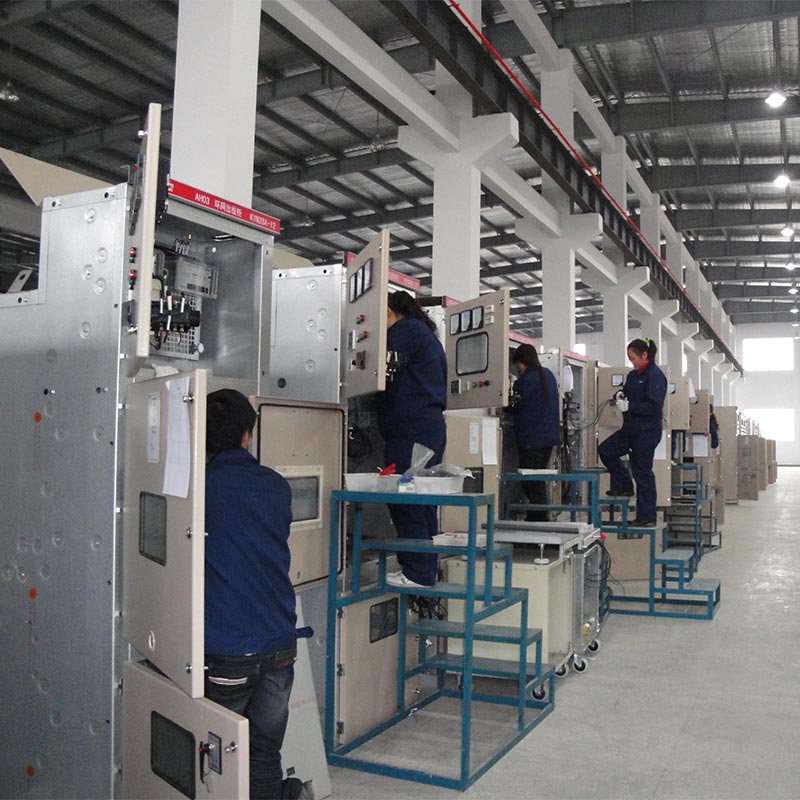

Usune er avhengig av sin kjernefabrikk i Kina, med en årlig produksjonskapasitet på over 5000 paneler. Det skryter av digitalisert ende-til-ende-styring, integrering av FoU, produksjon og salg. Produktene dekker over 30 land, noe som gjør den til en pålitelig mellomspenningsleverandør og -produsent for globale kunder.
