Et mellomspent distribusjonssystem sitter mellom overføringsnettet og sluttbrukeren. Den opererer ved spenninger fra 3 kV til 40,5 kV og bærer kraften som mater fabrikker, kommersielle bygninger og boligområder. Når det oppstår en feil på dette systemet, kan feilstrømmen komme opp i titusenvis av ampere. Enheten som avbryter denne strømmen erInnendørs høyspenningsvakuumbryter. I motsetning til en olje- eller SF6-bryter, bruker vakuumbryteren en forseglet vakuumbryter for å slukke lysbuen. Denne designen tilbyr vedlikeholdsfri drift, lang mekanisk levetid og kompakte dimensjoner, noe som gjør den til det dominerende valget for innendørs mellomspenningsbryterutstyr. For innkjøpsledere er det viktig å forstå hvordan vakuumbryteren beskytter distribusjonssystemet for å spesifisere riktig utstyr.

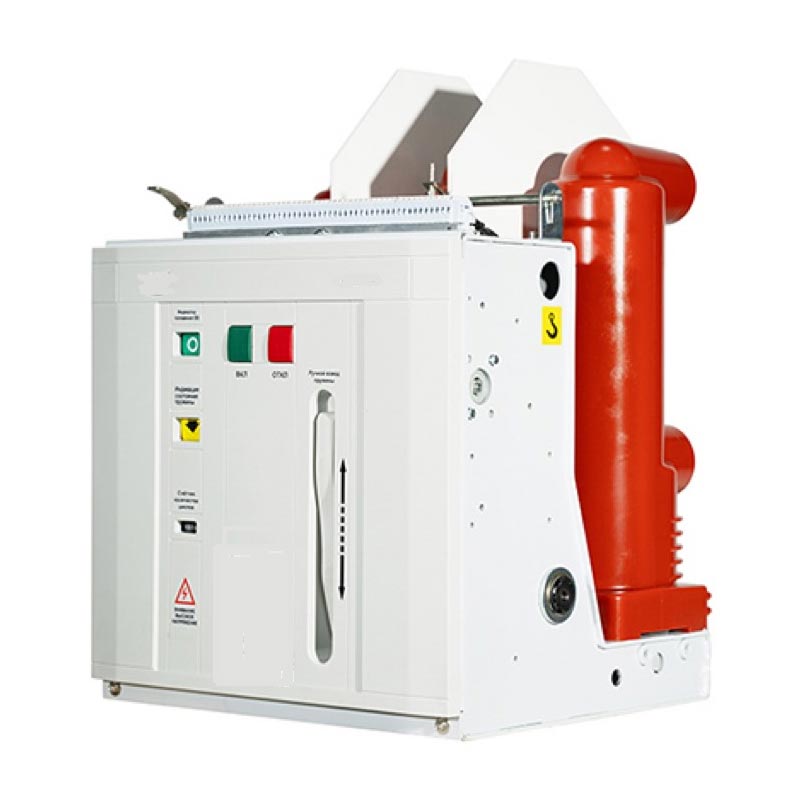

Denne veiledningen er skrevet for kjøpere som er ansvarlige for å skaffe innendørs høyspenningsvakuumbrytere for mellomspenningsdistribusjonssystemer. Vi vil forklare beskyttelsesmekanismen, vakuumavbryterens rolle, driftsmekanismen, koordineringen med beskyttelsesreleer og kriteriene for valg av leverandør. Vi vil også gi detaljerte produktparametere fra fabrikken vår ved Zhejiang Usune Electric Co., Ltd. Enten du bygger en ny transformatorstasjon, oppgraderer et eksisterende bryterutstyr eller kjøper erstatningsbrytere, vil denne veiledningen hjelpe deg med å ta en informert beslutning som sikrer sikkerheten og påliteligheten til distribusjonssystemet ditt.
En innendørs høyspenningsvakuumbryter utfører tre essensielle funksjoner i et mellomspenningsdistribusjonssystem. For det første fører den den normale belastningsstrømmen kontinuerlig uten betydelige tap eller oppvarming. For det andre avbryter den feilstrømmen når det oppstår en kortslutning eller jordfeil, og isolerer den defekte delen fra resten av systemet. For det tredje gir den en måte å bytte kretsen for vedlikehold, lastoverføring eller systemrekonfigurasjon. Disse funksjonene kan høres enkle ut, men de utføres under krevende forhold. Bryteren skal avbryte feilstrømmer som kan nå 40 kA ved spenninger opp til 40,5 kV. Det må gjøres innen 50 til 80 millisekunder, før feilen kan forårsake omfattende skade. Og den må fungere pålitelig etter tusenvis av operasjoner. Tabellen nedenfor oppsummerer funksjonene til bryteren i et distribusjonssystem.
| Funksjon | Beskrivelse | Fordel for distribusjonssystemet |
| Kontinuerlig strømføring | Bærer normal belastningsstrøm uten betydelig tap | Sikrer effektiv kraftlevering |
| Feilstrømavbrudd | Avbryter kortslutning og jordfeil | Forhindrer forplantning av feil og skade på utstyr |
| Bytte for vedlikehold | Gir et middel for å isolere kretsen | Muliggjør trygt vedlikehold og reduserer nedetid |
| Systemrekonfigurasjon | Lar kretsen kobles inn eller ut | Gir driftsfleksibilitet for nettet |
| Feilsøking | Begrenser virkningen av en feil til den berørte delen | Bevarer strømforsyningen til friske seksjoner |
PåZhejiang Usune Electric Co., Ltd.,vår fabrikk produserer innendørs høyspenningsvakuumbrytere for mellomspenningsdistribusjonssystemer ved spenninger fra 12 kV til 40,5 kV. Vi designer våre brytere for å møte de mest krevende feilstrøm- og bryterkravene. Vårt ingeniørteam samarbeider med verktøy og EPC-entreprenører for å spesifisere riktig bryter for hver distribusjonsapplikasjon.
Vakuumbryteren er hjertet i innendørs høyspenningsvakuumbryter. Det er en forseglet keramikk- eller glasskonvolutt som inneholder et par kontakter i høyvakuummiljø. Når kontaktene skilles for å avbryte en feil, dannes det en lysbue. I et vakuum er ikke lysbuen et gassutslipp som i luft eller SF6. I stedet er det en metalldampbue som opprettholdes av fordampningen av kontaktmaterialet. Vakuumbryteren slukker lysbuen ved raskt å kondensere metalldampen tilbake på kontaktflatene og de omkringliggende skjoldene. Vakuummiljøet gir også ekstremt høy dielektrisk styrke, som forhindrer at lysbuen slår seg igjen etter at den er slukket. Tabellen nedenfor oppsummerer lysbueslukkingsprosessen i en vakuumavbryter.
| Scene | Hva skjer | Resultat |
| Kontakt Separasjon | Kontakter del, bue former | Feilstrømmen fortsetter å flyte |
| Metalldampbue | Lysbue brenner i metalldamp fra kontakter | Buen opprettholdes til strømmen null |
| Nåværende null | AC-strømmen krysser naturlig null | Arc er et øyeblikk slukket |
| Dampkondensering | Metalldamp kondenserer på skjoldene | Dielektrisk styrke gjenopprettes raskt |
| Dielektrisk gjenoppretting | Vakuumgap gjenvinner isolasjon | Buen kan ikke slå på nytt, kretsen er avbrutt |
På vår fabrikk bruker vi vakuumavbrytere fra anerkjente produsenter som er testet i henhold til relevante IEC-standarder. Vi verifiserer vakuumintegriteten til hver avbryter før montering. Våre brytere er testet for å bekrefte deres avbruddskapasitet og dielektriske gjenvinningsytelse. Vårt mål er å gi våre kunder brytere som avbryter feil på en pålitelig måte gjennom hele levetiden.
Betjeningsmekanismen er komponenten som åpner og lukker vakuumbryterkontaktene. Den må levere nødvendig kraft og hastighet for å skille kontaktene innenfor den angitte åpningstiden. Hvis mekanismen er for treg, vil lysbuen vedvare lenger enn nødvendig, og feilen vil ikke bli løst i tide. Hvis mekanismen er for svak, kan det hende at kontaktene ikke skilles helt, og lysbuen kan slå igjen. Betjeningsmekanismen må også være pålitelig over tusenvis av operasjoner, fordi bryteren kan stå stille i flere måneder og deretter bli bedt om å operere. De vanligste typene betjeningsmekanismer for innendørs vakuumbrytere er fjærmekanismer og magnetiske aktuatorer. Fjærmekanismer lagrer energi i en fjær og frigjør den for å åpne eller lukke bryteren. Magnetiske aktuatorer bruker en elektromagnetisk spole for å drive kontaktene. Tabellen nedenfor sammenligner disse mekanismene.
| Type mekanisme | Driftsprinsipp | Fordeler | Typisk applikasjon |
| Vårmekanisme | Lagret energi om våren | Pålitelig, utprøvd, lite vedlikehold | Standard distribusjonskoblingsanlegg |
| Magnetisk aktuator | Elektromagnetisk spoledrift | Færre bevegelige deler, presis kontroll | Kompakt koblingsutstyr, hyppig drift |
Hos Zhejiang Usune Electric Co., Ltd. bruker fabrikken vår fjærmekanismer for våre standard innendørs høyspenningsvakuumbryterprodukter på grunn av deres påviste pålitelighet og lave vedlikeholdskrav. Vi tilbyr også magnetiske aktuatoralternativer for applikasjoner som krever hyppig drift eller kompakte dimensjoner. Vi tester betjeningsmekanismen til hver bryter for å verifisere dens åpnings- og lukketider og dens mekaniske utholdenhet.
Innendørs høyspenningsvakuumbryter fungerer ikke isolert. Det er en del av en beskyttelsesordning som inkluderer beskyttelsesreleer, strømtransformatorer og spenningstransformatorer. Releene oppdager feilen og sender utløsesignal til bryteren. Strømtransformatorene gir reléet en nedskalert kopi av primærstrømmen. Bryteren åpnes for å fjerne feilen. Koordineringen mellom relé og bryter er kritisk. Reléet må fungere innenfor bryterens åpningstid, og bryteren må åpne før feilen forårsaker skade. Tabellen nedenfor oppsummerer koordinasjonsparametrene.
| Komponent | Funksjon | Samordningskrav |
| Nåværende transformator | Skalerer primærstrøm for relé | Nøyaktig innenfor beskyttelsesklasse |
| Beskyttende relé | Oppdager feil, sender tursignal | Driftstid innenfor bryterryddetid |
| Breaker | Åpner for å fjerne feil | Åpningstid innenfor stafettkoordineringstid |
| Oppstrømsenhet | Backup beskyttelse | Selektivitetsmargin med nedstrøms bryter |
På fabrikken vår leverer vi åpnings- og lukketidsdata for våre innendørs høyspenningsvakuumbryterprodukter, slik at våre kunder kan utføre koordinasjonsstudien. Vi tilbyr også teknisk støtte for å hjelpe våre kunder med å bekrefte at bryteren koordinerer riktig med deres beskyttelsesreléer. Vårt mål er å sikre at verneordningen fungerer etter hensikten.
Når du kjøper en innendørs høyspenningsvakuumbryter for et mellomspenningssystem, er flere spesifikasjoner kritiske. Disse inkluderer merkespenningen, merkestrømmen, kortslutningsbrytestrømmen, avbruddstiden, mekanisk utholdenhet og driftsmekanismetypen. Nominell spenning må samsvare med eller overstige systemspenningen. Merkestrømmen må overstige den maksimale belastningsstrømmen. Kortslutningsbrytestrømmen må overstige maksimal feilstrøm på installasjonspunktet. Avbruddstiden må være kort nok til å opprettholde systemets stabilitet. Den mekaniske utholdenheten må være tilstrekkelig for forventet antall operasjoner. Betjeningsmekanismen må være pålitelig og enkel å vedlikeholde. Tabellen nedenfor oppsummerer disse spesifikasjonene.
| Spesifikasjon | Typisk rekkevidde | Betydning |
| Nominell spenning | 12 kV - 40,5 kV | Må samsvare med systemspenningen |
| Vurdert gjeldende | 630 A - 4000 A | Må overstige maksimal belastningsstrøm |
| Kortslutningsbrytestrøm | 20 kA - 40 kA | Må overstige maksimal feilstrøm |
| Avbrytende tid | 50 ms - 80 ms | Må opprettholde systemets stabilitet |
| Mekanisk utholdenhet | 10 000 - 30 000 operasjoner | Må samsvare med forventet antall operasjoner |
| Driftsmekanisme | Fjær, magnetisk aktuator | Valgt for pålitelighet og vedlikehold |
| Standarder | IEC 62271-100, GB/T 1984 | Overholdelse av internasjonale standarder |
Hos Usune produserer fabrikken vår innendørs høyspenningsvakuumbrytere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse bryteren for å passe spesifikke prosjektkrav, inkludert spesielle spenningsklassifiseringer, strømklassifiseringer og driftsmekanismer. Vårt ingeniørteam kan bistå med utvelgelsesprosessen og gi detaljerte tekniske data for prosjektet ditt.
Evaluering av en leverandør av innendørs høyspenningsvakuumbrytere for mellomspenningsdistribusjon krever fokus på produksjonsevne, typetesting, kvalitetsstyring, prosjekterfaring og ettersalgsstøtte. Leverandøren må ha evnen til å produsere brytere til de nødvendige spesifikasjonene og utføre typetester for å verifisere ytelsen. De skal ha et kvalitetsstyringssystem som sikrer jevn kvalitet. De må ha erfaring med distribusjonsprosjekter og forståelse for nettkravene. Og de må gi ettersalgsstøtte, inkludert installasjon, igangkjøring og vedlikehold. Tabellen nedenfor oppsummerer disse evalueringskriteriene.
| Vurderingskriterium | Hva du skal se etter | Hvorfor det betyr noe |
| Produksjonsevne | Avansert maskinerings-, monterings- og testutstyr | Sikrer produktkvalitet og konsistens |
| Typetesting | IEC 62271-100 testrapporter | Verifiserer ytelse og samsvar |
| Kvalitetsledelse | ISO 9001-sertifisering, inspeksjonsregister | Sikrer jevn produktkvalitet |
| Prosjekterfaring | Distribusjonsstasjonsreferanser, verktøygodkjenninger | Viser kapasitet og pålitelighet |
| Ettersalgsstøtte | Installasjon, igangkjøring, vedlikehold | Sikrer langsiktig pålitelighet |
På fabrikken vår har vi produsert innendørs høyspenningsvakuumbrytere i over et tiår. Vi har typetestrapporter til IEC 62271-100. Vi er ISO 9001-sertifisert, og vi fører detaljerte journaler over alle inspeksjoner. Vår prosjekterfaring inkluderer distribusjonsstasjoner i flere land. Vårt ettersalgsteam er tilgjengelig for å støtte installasjon, igangkjøring og vedlikehold. Vi inviterer deg til å vurdere oss i forhold til disse kriteriene og vurdere oss som din partner for innendørs høyspenningsvakuumbrytere.
Følgende tabell gir nøkkelproduktparametrene for våre innendørs høyspenningsvakuumbrytere. Disse bryterne er designet for mellomspenningsdistribusjonssystemer ved spenninger fra 12 kV til 40,5 kV. Vår fabrikk kan også produsere tilpassede brytere for å møte spesifikke krav.
| Parameter | Spesifikasjonsområde | Notater |
| Nominell spenning | 12 kV, 24 kV, 40,5 kV | Valgt for systemspenning |
| Vurdert gjeldende | 630 A - 4000 A | Valgt for belastningsstrøm |
| Kortslutningsbrytestrøm | 20 kA - 40 kA | Valgt for feilnivå |
| Avbrytende tid | 50 ms - 80 ms | Valgt for koordinering |
| Mekanisk utholdenhet | 10 000 - 30 000 operasjoner | Avhenger av modell |
| Driftsmekanisme | Fjær, magnetisk aktuator | Valgt for søknad |
| Isolasjonsmedium | Vakuum | Vedlikeholdsfri |
| Standarder | IEC 62271-100, GB/T 1984 | Overholdelse av internasjonale standarder |
| MOQ | 1 enhet | Omsettelig for store bestillinger |
| Ledetid | 4-8 uker | Avhenger av mengde og tilpasning |
På fabrikken vår produserer vi våre innendørs høyspenningsvakuumbrytere for å oppfylle disse spesifikasjonene og mer. Vi kan tilpasse spenning, strøm, brytekapasitet og driftsmekanisme for å passe dine spesifikke krav. Vårt kvalitetskontrollsystem inkluderer inspeksjon av råvarer, inspeksjon under prosess og sluttinspeksjon før forsendelse. Vårt mål er å gi våre kunder høykvalitets brytere som beskytter deres distribusjonssystem og sikrer nettpålitelighet.
Spørsmål 1: Hvordan skiller en vakuumbryter seg fra en SF6-strømbryter?
Svar: En vakuumbryter bruker en forseglet vakuumbryter for å slukke lysbuen, mens en SF6 strømbryter bruker svovelheksafluoridgass. Vakuumbrytere brukes vanligvis for mellomspenningsapplikasjoner (opptil 40,5 kV) og er kjent for sin vedlikeholdsfrie drift og kompakte størrelse. SF6-brytere brukes til høyere spenninger og har en høyere miljøpåvirkning på grunn av det globale oppvarmingspotensialet til SF6. For mellomspenningsdistribusjon er vakuumbryteren det dominerende valget.
Spørsmål 2: Hva er den typiske avbruddstiden for en innendørs vakuumbryter?
Svar: Den typiske avbruddstiden for en innendørs høyspenningsvakuumbryter er 50 til 80 millisekunder. Dette inkluderer reléets driftstid og bryterens åpningstid. Raskere avbruddstider er tilgjengelig for applikasjoner som krever det. Hos Zhejiang Usune Electric Co., Ltd., testes våre brytere for å bekrefte at avbruddstiden oppfyller spesifisert ytelse.
Spørsmål 3: Hvor ofte bør en innendørs vakuumbryter vedlikeholdes?
Svar: Innendørs vakuumbrytere er kjent for sine lave vedlikeholdskrav. Vakuumbryteren er forseglet og krever ikke vedlikehold. Betjeningsmekanismen bør inspiseres og smøres hvert 3. til 5. år, eller etter et spesifisert antall operasjoner. Kontaktene bør inspiseres for slitasje etter en kraftig feil. Regelmessig inspeksjon og vedlikehold er avgjørende for å sikre pålitelig drift.
Spørsmål 4: Kan en vakuumbryter brukes til å bytte kondensatorbank?
Svar: Ja, vakuumbrytere kan brukes til å bytte kondensatorbank, men de må være spesielt designet for denne applikasjonen. Bytting av kondensatorbank stiller spesielle krav, inkludert evnen til å motstå høye innkoblingsstrømmer og gjentakelsesfri avbrudd. Vår fabrikk kan levere brytere med spesielle kontakt- og dysedesign for kondensatorbankbytte.
Spørsmål 5: Hva er den typiske ledetiden for en innendørs vakuumbryter?
Svar: Den typiske ledetiden for en innendørs høyspenningsvakuumbryter er 4 til 8 uker, avhengig av spenningsklassifiseringen, brytekapasiteten og tilpasningskravene. For standardmodeller kan ledetiden være kortere. Hos Zhejiang Usune Electric Co., Ltd. jobber vi tett med kundene våre for å oppfylle prosjektplanene deres.
Innendørs høyspenningsvakuumbrytere er avgjørende for mellomspenningsdistribusjonssystemer fordi de gir rask feilretting, beskytter tilkoblet utstyr og gir den operasjonelle fleksibiliteten som moderne nett krever. Vakuumbryteren tilbyr vedlikeholdsfri drift og lang mekanisk levetid, noe som gjør den til det dominerende valget for innendørs bryterutstyr. For innkjøpsledere og forsyningsingeniører er valg av riktig bryter en kritisk beslutning som påvirker påliteligheten og stabiliteten til distribusjonssystemet. Hos Zhejiang Usune Electric Co., Ltd. har fabrikken vår ekspertisen og evnen til å produsere innendørs høyspenningsvakuumbrytere som oppfyller de mest krevende mellomspenningskravene. Vi bruker avansert vakuumavbryterteknologi, pålitelige driftsmekanismer og strenge tester for å sikre at bryterne våre leverer pålitelig ytelse.
Enten du bygger en ny distribusjonsstasjon, oppgraderer et eksisterende koblingsutstyr eller kjøper erstatningsbrytere, inviterer vi deg til å kontakte oss for å diskutere dine behov. Vi kan levere tekniske data, typetestrapporter og tilpassede løsninger. Vår forpliktelse til kvalitet og kundetilfredshet har gjort oss til en pålitelig partner for verktøy over hele verden.
Kontakt Zhejiang Usune Electric Co., Ltd. i dagfor å diskutere dine krav til høyspenningsvakuumbryter for innendørs og oppdage hvordan bryterne våre kan beskytte mellomspenningsdistribusjonssystemet ditt.
-
