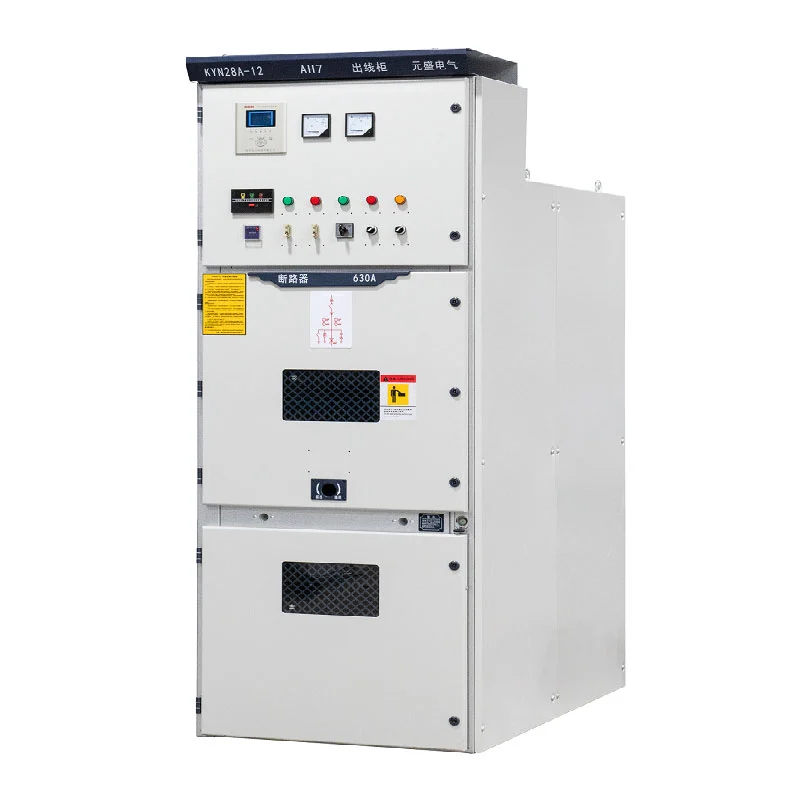

For EPC-entreprenører, elektriske distributører, transformatorstasjoner, industrianlegg og infrastrukturprosjekter, Kyn28 Medium Voltage Switchgear gir en konfigurerbar plattform for å bygge komplett innendørs mellomspenningsdistribusjon systemer.
Usune opererer med ISO 9001, ISO 14001 og ISO 45001 styringssystemer. Produktene er produsert iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for relevante markeder.
Å velge mellomspenningskoblingsutstyr starter med det elektriske systemet i stedet for selve skapet. Før plassering en ordre, må ingeniører normalt bekrefte systemspenning, driftsfrekvens, maksimal belastningsstrøm, kortslutningsnivå, antall matere, beskyttelseskrav, kabelarrangement og installasjonsmiljø.
Disse parametrene bestemmer riktig skapkonfigurasjon og elektriske komponenter. Usune kan gjennomgå prosjekter elektrisk informasjon og anbefaler en passende konfigurasjon i stedet for å bruke samme spesifikasjon på hvert prosjekt.
Denne prosjektbaserte utvelgelsesmetoden er spesielt viktig for nettstasjoner, produksjonsanlegg, kraft infrastruktur, og andre anlegg der flere mellomspenningskretser opererer sammen.
Standard Kyn28 Medium Voltage Switchgear-konfigurasjon støtter mellomspenningssystemer fra 3,6 kV til 12 kV, med strømstyrker fra 630A til 3150A.
Kortslutningsytelse er tilgjengelig i flere nivåer, inkludert 25kA, 31,5kA, 40kA og 50kA konfigurasjoner. Den passende vurdering bør heller velges i henhold til den beregnede feilstrømmen til det elektriske nettverket enn bare i henhold til normal driftsbelastning.
For prosjektanskaffelser, matching av nominell strøm og kortslutningskapasitet med oppstrøms og nedstrøms elektrisk utstyr er avgjørende for å opprettholde koordinert systemytelse.
Et komplett mellomspenningsfordelingssystem inneholder normalt mer enn én type skap. Innkommende kraft, utgående matere, transformatorer, målekretser, spenningsmåling og samleskinneforbindelser kan alle kreve ulike funksjoner.
Usune kan konfigurere bryterutstyret i henhold til disse kretskravene. Den resulterende ordningen kan inkluderer innkommende, utgående, PT, måling, buss seksjonalisator og isolasjonsfunksjoner innenfor en koordinert elektrisk distribusjonssystem.
Dette gjør utstyret egnet for prosjekter hvor koblingsanlegget må samsvare direkte med godkjent enkeltlinjediagram.
Mellomspenningsbeskyttelse bør vurderes på systemnivå. Koblingsutstyr, effektbryter, beskyttelsesrelé, transformator, kabel og oppstrøms beskyttelsesutstyr må fungere sammen i henhold til prosjektets beskyttelse filosofi.
Kyn28 Medium Voltage Switchgear kan integreres med de nødvendige beskyttelses- og kontrollkomponentene iht til prosjektspesifikasjonen. Vakuumbryteren gir den primære koblingsfunksjonen, mens tilhørende beskyttelses- og kontrollsystem kan konfigureres i henhold til det elektriske designet.
For EPC-prosjekter kan Usune koordinere skapkonfigurasjonen med kundens beskyttelseskrav og teknisk dokumentasjon.

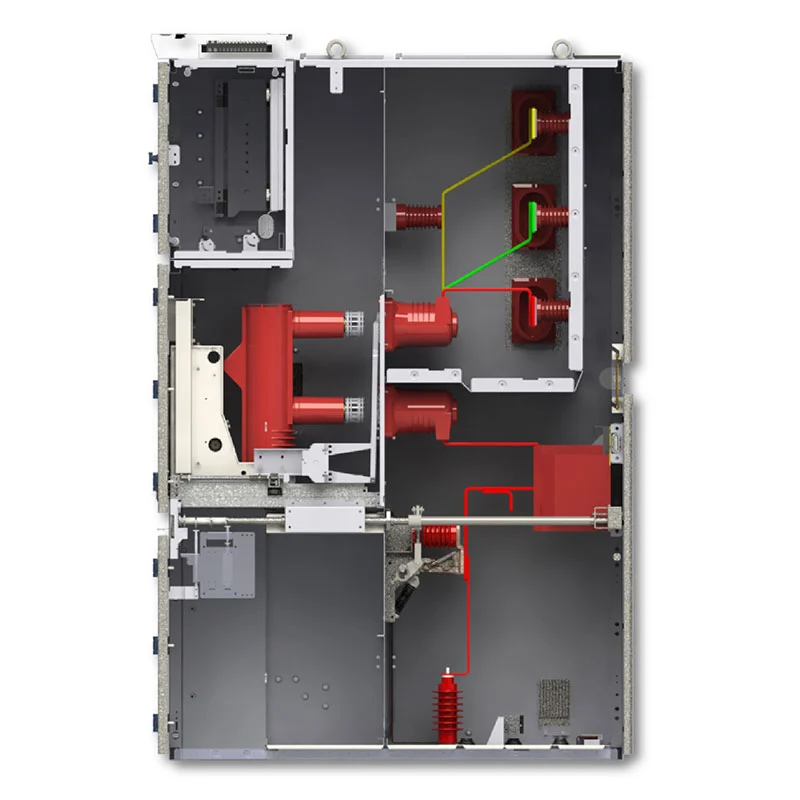

Utstyret bruker en metallomsluttet skapstruktur med dedikerte områder for primære elektriske komponenter, samleskinner, kabelforbindelser og sekundært kontrollutstyr.
Det innvendige arrangementet gir et definert oppsett for elektrisk installasjon og tillater komplett koblingsutstyr lineup som skal koordineres med kabelføring, kontrollkabling, driftstilgang og dimensjoner for elektriske rom.
For prosjekter med flere skap kan arrangementet planlegges i henhold til antall kretser og nødvendig fungerer i stedet for å behandle hvert skap som et uavhengig produkt.
Elektriske romforhold bør bekreftes før utstyret bestilles. Viktige faktorer inkluderer tilgjengelig installasjonsplass, kabelinnføringsretning, driftsklaring, omgivelsestemperatur, fuktighet, høyde, ventilasjon og transporttilgang.
Standardutstyret er beregnet for innendørs installasjon. Omgivelsestemperatur er spesifisert fra -15°C til +40°C, mens den daglige gjennomsnittlige relative luftfuktigheten ikke bør overstige 95 % og det månedlige gjennomsnittet ikke bør overstige 90 %.
For installasjoner i større høyder eller under spesielle miljøforhold, bør Usune konsulteres under ingeniørstadiet slik at passende elektriske og isolasjonsparametre kan vurderes.
Innkommende skap kobler mellomspenningsforsyningen til koblingsanleggets samleskinnesystem. Merkestrømmen, beskyttelse arrangement, målekrav og innkommende kabelkonfigurasjon bør bekreftes i henhold til oppstrøms elektrisk nettverk.
Utgående skap distribuerer strøm til transformatorer, motorer, produksjonsutstyr eller andre nedstrøms belastninger. Deres mengde og nåværende vurdering kan bestemmes i henhold til prosjektets lasteliste og mateplan.
PT og måleskap kan innarbeides der prosjektet krever spenningsmåling, energimåling eller andre elektriske overvåkingsfunksjoner.
Busseksjonaliseringskonfigurasjoner kan brukes der distribusjonsnettet krever separate bussseksjoner eller kontrollert forbindelse mellom ulike deler av systemet.
I transformatorstasjoner kan utstyret ordnes rundt innkommende kilder, transformatormatere, utgående kretser, måling og samleskinneseksjoneringskrav. Konfigurasjonen kan matches med nettstasjonens elektriske enkeltlinjediagram.
For fabrikker kan bryteranlegget distribuere mellomspenningskraft til produksjonslinjer, transformatorer, motorer, kompressorer, pumper og hjelpesystemer. Ulike materklassifiseringer kan spesifiseres i henhold til den faktiske belastningen distribusjon.
Gruveprosjekter involverer ofte distribuerte tunge elektriske belastninger. Koblingsanlegget kan konfigureres rundt transformator matere, motorer, ventilasjonssystemer, pumpeutstyr og prosessanlegg.
Store næringsbygg og høyhus kan kreve inngående mellomspenning og flere nedstrøms transformatorkretser. Utstyret kan ordnes etter byggets elrom og fordeling krav.
| Punkt | Spesifikasjon |
| Modell | KYN28A-12 |
| Nominell spenning | 3,6 kV, 7,2 kV, 12 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Vurdert gjeldende | 630A–3150A |
| Nominell kortslutningsbrytestrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurdert korttidsmotstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinett / IP2X interne rom |
| Omgivelsestemperatur | -15°C til +40°C |
| Høyde | ≤1000m, med reduksjon for høyere høyde |
| Installasjon | Innendørs |
| System | Tre-fase AC |
Den endelige spesifikasjonen skal bekreftes i henhold til prosjektspenning, laststrøm, feilnivå, beskyttelse opplegg, kabelarrangement og installasjonsmiljø.
Usune har mer enn 14 års erfaring innen produksjon av elektrisk utstyr og gir teknisk støtte til prosjektbasert anskaffelse av mellomspenningsutstyr.
Kunder kan gi enkeltlinjediagram, spenningsnivå, strømklassifisering, kortslutningskrav, skap mengde, funksjonskrav og installasjonsforhold. Usune kan da bistå med teknisk bekreftelse og utstyrskonfigurasjon.
For standardkonfigurasjoner er den typiske produksjonsperioden ca. 15–20 dager etter teknisk bekreftelse og betaling. Faktisk leveringstid avhenger av prosjektkonfigurasjonen og bestillingsmengden.
KYN28-serien har blitt referert til Cas-space Rocket Launch Project.
I motsetning til konvensjonelle kommersielle bygninger eller fabrikker, kan romfartsinfrastruktur inneholde flere spesialiserte elektriske belastninger og støttesystemer som opererer på tvers av forskjellige områder. Mellomspent distribusjonsutstyr må derfor koordineres med den overordnede kraftarkitekturen for anlegget.
For dette prosjektet ble bryterkonfigurasjonen vurdert som en del av stedets bredere elektriske distribusjon system, inkludert strømmottak, kretsdistribusjon, beskyttelse og krav til elektrisk kontroll.
Prosjektet demonstrerer Usunes evne til å delta i spesialiserte ingeniørapplikasjoner der mellomspenning utstyr må koordineres med prosjektspesifikke elektriske krav i stedet for å leveres som en generisk standard skap.
Usune bruker et integrert kvalitets- og produksjonsstyringssystem som dekker produksjon, inspeksjon, miljøledelse og arbeidssikkerhet.
Selskapet har ISO 9001, ISO 14001 og ISO 45001 sertifiseringer. Utstyret er designet iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for gjeldende konfigurasjoner.
Før forsendelse gjennomgår utstyret rutinemessig inspeksjon og testing som dekker relevante komponenter, montering, elektriske koblinger, og ferdig utstyr. Teknisk dokumentasjon og testrapporter kan leveres iht til prosjektkrav.
Hovedinformasjonen inkluderer systemspenning, frekvens, merkestrøm, kortslutningsnivå, antall innkommende og utgående kretser, beskyttelseskrav, kabelarrangement og installasjonsforhold.
Den medfølgende konfigurasjonen støtter 3,6 kV, 7,2 kV og 12 kV systemer. Den endelige spenningsvurderingen bør bekreftes i henhold til kundens elektriske nett.
Ja. Usune kan gjennomgå kundens elektriske diagram og konfigurere skapfunksjoner og klassifiseringer iht prosjektkravene.
Ja. Den kan konfigureres for innkommende strøm, transformatormatere, utgående kretser, måling, spenningsmåling, og samleskinneseksjonering i innendørs transformatorstasjonsapplikasjoner.
Usunes produkter er designet i henhold til gjeldende IEC- og GB-standarder. Selskapet opererer under ISO 9001, ISO 14001 og ISO 45001 styringssystemer, med CE-sertifisering tilgjengelig for gjeldende markeder.
Ja. Usune kan gi tekniske spesifikasjoner, testrapporter, produktdokumentasjon og annet prosjektrelatert dokumenter i henhold til kundens krav.
For standardkonfigurasjoner er produksjonen normalt rundt 15–20 dager etter teknisk bekreftelse og betaling. Den faktisk tidsplan avhenger av konfigurasjon og mengde.
Hvis du kjøper Kyn28 mellomspenningsbryter, oppgi enkeltlinjediagram, systemspenning, nominell strøm, kortslutningsnivå, skapmengde, materkrav, beskyttelseskrav og installasjon forhold.
Usune kan evaluere de elektriske kravene og gi en passende mellomspenningskoblingskonfigurasjon for prosjektet ditt.
