Kyn28 Koblingsutstyr 10kv

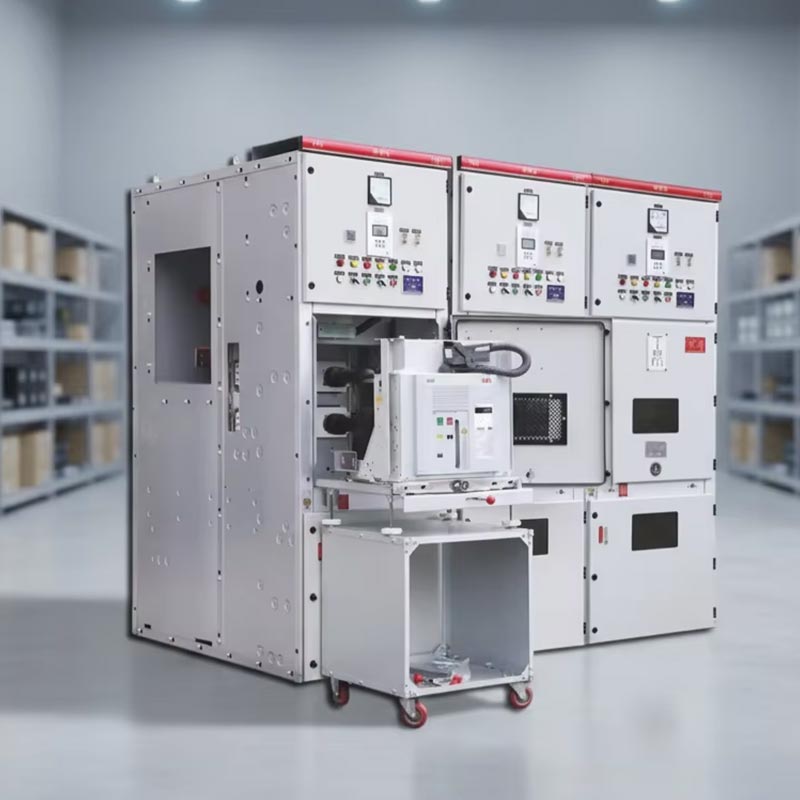

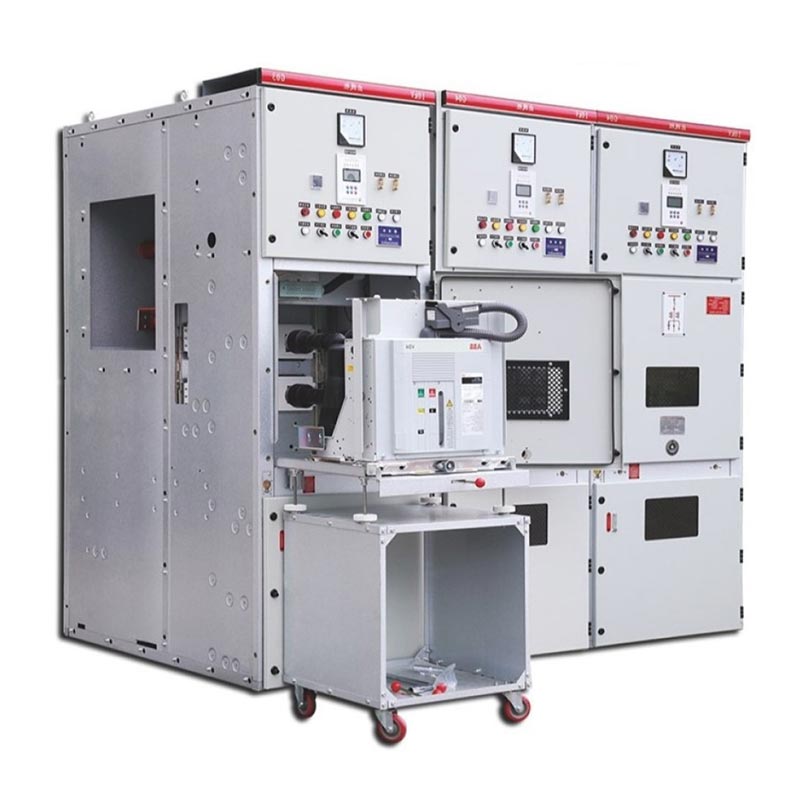

Usune Kyn28 Switchgear 10kV er egnet for trefase AC 50Hz, 3,6~12kV enkel samleskinne og enkel samleskinne segmentert kraftsystemer, og har omfattende "fem-sikre" funksjoner. Skapets håndkjerreseksjon kan utstyres med kjernekomponenter som vakuumbrytere og vakuumkontaktorer. Vakuumbrytere fra merker som ABB VD4, Schneider HVX og Usune VS1 kan velges. Dette er for tiden mainstream innendørs høyspent komplett sett med kraft distribusjonsutstyr, hovedsakelig brukt til kraftoverføring og mottak i ulike nettstasjoner og distribusjon stasjoner, og for kretskontroll, beskyttelse og overvåking.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Krav til driftsmiljø

• Omgivelseslufttemperatur: Øvre grense +40 ℃, nedre grense -15 ℃;
• Relativ fuktighet: Daglig gjennomsnitt ikke over 95 %, månedlig gjennomsnitt ikke over 90 %;
• Høyde: 1000m og under;
• Seismisk intensitet: Ikke over 8 grader;
• Ingen brann- eller eksplosjonsfare, ingen alvorlig forurensning, ingen kjemisk korrosjon og ingen voldsomme vibrasjoner. Hvis opererer miljøet overstiger de normale forholdene spesifisert i GB3906, må brukeren og produsenten forhandle og bestemme passende forhold.

Tekniske parametere

• Nominell spenning: 3,6 kV, 6,6 kV, 7,2 kV, 10 kV, 11 kV, 12 kV, 13,8 kV, 15 kV, 17,5 kV, 20 kV, 24 kV;
• Nominell frekvens: 50/60Hz;
• Nominell strøm: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominell korttidsmotstandsstrøm (4s): 16kA, 20kA, 25kA, 31,5kA, 40kA;
• Nominell isolasjonsnivå: 42kV (1 min strømfrekvens, mellom elektroder/til jord), 48kV (åpen kontakt); 75kV (lynimpuls, mellom elektroder/til jord), 85kV (åpen kontakt, toppverdi);
• Beskyttelsesklasse: Kapslings IP4X beskyttelsesgrad, IP2X beskyttelse for rom;
• Skaptyper: Inngående ledningsskap, utgående ledningsskap, transformatorbeskyttelsesskap, samleskinnefeste skap, skilleskap, samleskinne løfteskap, PT/VT skap, etc.;
• Skapmål: Bredde 650mm/800mm/1000mm, Høyde 2300mm, Dybde 1450mm.

Kjernefordeler

1. Omfattende sikkerhetsbeskyttelse

Kyn28 Switchgear 10kV tar i bruk en pansret metallomsluttet struktur, med hvert funksjonelt rom uavhengig separert. Kombinert med mekaniske og elektriske forriglinger, realiserer den fullt ut fem-sikre forriglinger, eliminere risiko for feiloperasjon. Kapslingsbeskyttelsesgraden når IP4X, og rombeskyttelsen er IP2X, videre forbedre sikkerhetsbeskyttelsen.

2. Stabil og pålitelig ytelse

Designet og produsert strengt i samsvar med IEC internasjonale standarder og ISO kvalitetsstyringssystem, ved bruk av høykvalitets vakuumkomponenter, er den kompatibel med forskjellige kjente vakuumbrytere, har sterk kortslutningsmotstandsevne, tilpasser seg et bredt spennings- og strømområde, og er egnet for langsiktig kontinuerlig operasjon.

3. Praktisk installasjon og vedlikehold

Den avtakbare vogndesignen gir rask og enkel inspeksjon og utskifting. Dens kompakte struktur støtter foran vedlikehold, sparer plass og nedetid. Standardiserte skapdimensjoner tilpasser seg ulike installasjonsscenarier, som resulterer i høy installasjonseffektivitet.

4. Bred anvendelighet

Kyn28 Switchgear 10kV dekker alle spenningsnivåer fra 3,6 til 24kV, er kompatibel med 50/60Hz dobbelfrekvens systemer, og tilbyr ulike skaptyper for å møte kraftdistribusjonsbehovene til forskjellige industrier som kraftverk, transformatorstasjoner, industri- og gruvebedrifter og høyhus. Den kan også tilpasse seg ulike konvensjonelle arbeidsmiljøer.

Applikasjonssak fra den virkelige verden

Et 110kV transformasjonsprosjekt i en bestemt by valgte 28 Usune KYN28-12 bryterenheter. Utstyret oppnådd høy plassutnyttelse, rask igangkjøring og en pålitelighetsgrad på 99,98 % etter igangkjøring, betydelig forbedre sikkerhetsnivået til kraftdistribusjonsnettverket. I dette prosjektet er koblingsanlegget tilpasset miljøkrav på stedet, inkludert høyde, temperatur og fuktighet, og en passende vakuumkrets brytermodellen er valgt for perfekt å matche strømfordelingsbehovene til transformatorstasjonen.

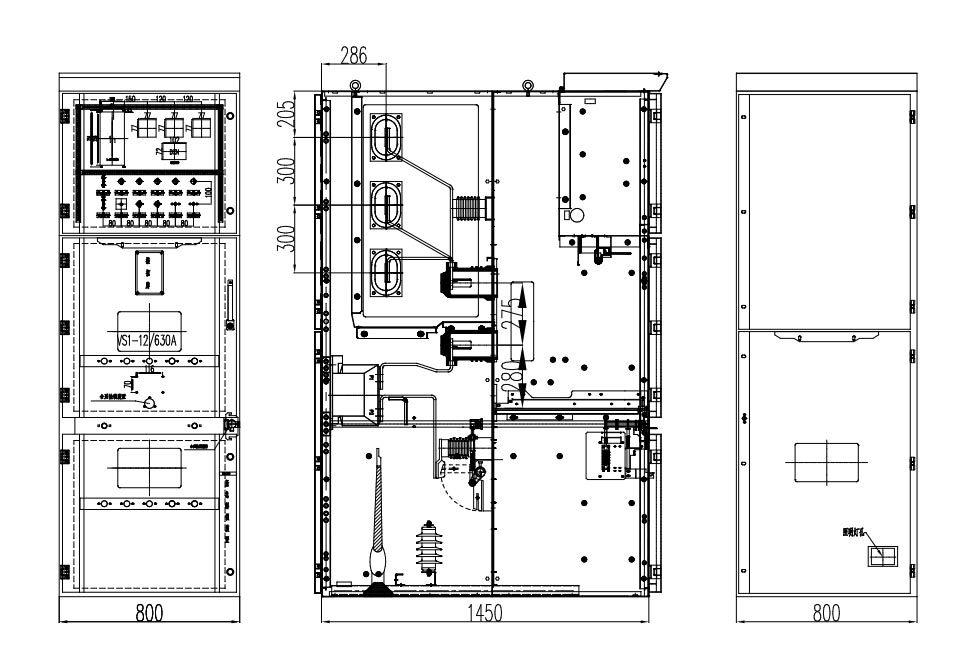

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Spørsmål 1: Hva er de spesifikke "femsikre" funksjonene til KYN28-bryterutstyret?

A: Disse inkluderer hovedsakelig å forhindre utilsiktet åpning og lukking av kretsbrytere, hindre dytting eller trekking vognen under belastning, forhindrer at jordingsledninger kobles til strømførende kretser, forhindrer lukking av strømbryter med en jordingsledning tilkoblet, og forhindrer at personell ved et uhell går inn i spenning rom, og dermed strukturelt sikre sikkerheten til personell og utstyr.

Q2: Hva er den rutinemessige vedlikeholdssyklusen for Kyn28 Switchgear 10kV?

A: Det anbefales å utføre en rutinemessig inspeksjon hver 6. måned og et omfattende vedlikehold hvert 1-2 år, med fokus på å sjekke mekanismen, isolasjonen, forriglingen og boltens tetthet. Usune gir full teknisk støtte.

Q3: Kan Usune tilby tilpasset bryterutstyr?

A: Ja. Som en profesjonell produsent kan Usune tilpasse interne konfigurasjoner, beskyttelsesnivåer og intelligente overvåkingsløsninger basert på spenning, strøm, beskyttelseskrav og miljø på stedet. Det kan det Juster også skapdimensjoner og velg passende vakuumbrytermodeller for å møte spesifikke behov.

Oppsummert, Usune Kyn28 Switchgear 10kV integrerer sikkerhet, pålitelighet og brukervennlighet. Støttet av moden design, streng kvalitetskontroll og omfattende tekniske parametere, den er egnet for ulike typer arbeid miljøer og scenarier. Som en profesjonell produsent og høykvalitetsleverandør fra Kina, fortsetter Usune å tilby stabile og effektive strømdistribusjonsløsninger for mellomspenning til brukere over hele verden.
