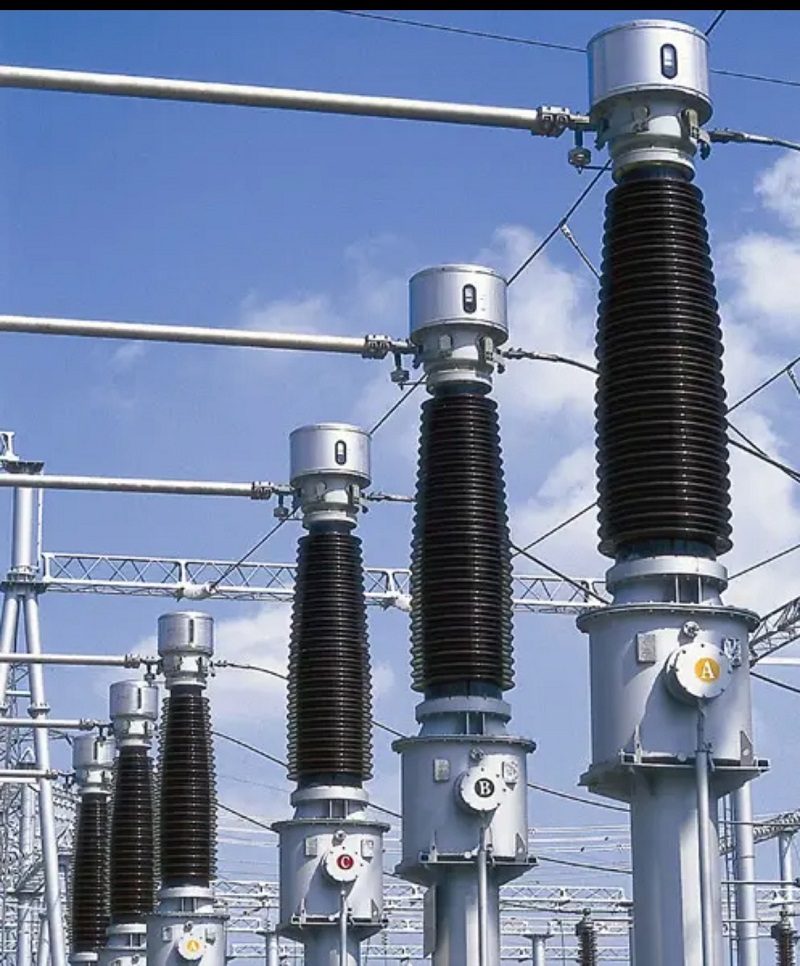

LB6-110kV Strømtransformatorer en høyspent strømtransformator designet for strømmåling, energimåling og relébeskyttelse i 110kV AC-strømsystemer. Denne transformatoren er egnet for 50Hz og 60Hz elektriske nettverk, og gir stabil ytelse og høy målenøyaktighet for transformatorstasjoner, kraftoverføringssystemer og industrielle kraftanlegg.
Med avansert oljenedsenket isolasjonsteknologi og en fullstendig forseglet struktur, leverer LB6-110kV strømtransformator utmerket elektrisk isolasjon, pålitelig drift og lang levetid under krevende høyspentarbeidsforhold.
Strømtransformatoren i LB6-110kV-serien har et profesjonelt design for høyspenningsapplikasjoner. Produktmodellen representerer de viktigste tekniske funksjonene:
Transformatoren er utstyrt med flere sekundærviklinger, inkludert en målevikling med nøyaktighetsklasse 0,5 og tre beskyttelsesviklinger. Konfigurasjonen av flere sekundære viklinger muliggjør pålitelig strømmåling og beskyttelsesfunksjoner for ulike kraftsystemkrav.
LB6-110kV Strømtransformatorstøtter flere strømforholdskonfigurasjoner ved å endre tilkoblingsmetoden til det eksterne koblingsstykket på oljekonservatoren. Ved seriekopling er strømforholdet a/c, mens parallellkobling gir et strømforhold på 2*a/c.
Denne fleksible designen gjør at den samme transformatormodellen kan tilpasse seg ulike driftskrav, redusere utstyrsutskiftingskostnadene og forbedre applikasjonsallsidigheten i høyspentkraftsystemer.
LB6-110kV strømtransformator er designet for å fungere pålitelig under ulike miljøforhold:
For applikasjoner med lavere temperaturer eller spesielle miljøkrav kan skreddersydde løsninger diskuteres med produsenten i henhold til prosjektforhold.
LB6-110kV strømtransformatoren bruker en oljenedsenket struktur som består av en drivstofftank, transformatorhus, porselensbøssing, oljekonservator og ekspander. Transformatorhuset er nedsenket i isolerende olje og inneholder primære og sekundære viklinger designet for stabil elektrisk ytelse.
Primærviklingen har en U-formet struktur. Hovedisolasjonssystemet bruker kapasitiv olje-papir-isolasjonsteknologi, med flere kapasitive skjermer arrangert mellom isolasjonslag. Den indre skjermen kobles til høyt potensial mens den ytre skjermen er jordet, noe som forbedrer isolasjonsytelsen og driftssikkerheten.
Primærviklingslederen er delt i to seksjoner med fire terminaler koblet til oljekonservatoren. Strømforholdet kan justeres gjennom eksterne ledningsendringer, noe som gir fleksible konfigurasjonsalternativer.
Sekundærviklingen er installert på en støtte under primærviklingen. Alle sekundære terminaler og eksterne skjermterminaler er koblet til koblingsboksen på transformatortanken, noe som sikrer praktisk installasjon og vedlikehold.
LB6-110kV strømtransformator har en praktisk koblingsdesign med eksterne ledningsklemmer installert i bunnen av koblingsboksen. Jordingsbolter finnes på både koblingsboksen og drivstofftanken, noe som muliggjør sikker jording av sekundærviklingen og hele transformatorstrukturen.
Transformatoren bruker reduserende polaritetsegenskaper. Når primærstrøm flyter fra P1 til P2, flyter sekundærstrøm gjennom den eksterne kretsen fra S1 til S2 eller S3, noe som sikrer nøyaktig strømoverføring for måle- og beskyttelsessystemer.
På grunn av høyspenningsytelsen og pålitelige beskyttelsesfunksjoner, er LB6-110kV strømtransformator mye brukt i:
LB6-110kV strømtransformator kombinerer nøyaktig måling, pålitelig isolasjon, fleksibel strømforholdsdesign og drift med lite vedlikehold. Dens fullt forseglede oljenedsenkede struktur sikrer stabil ytelse i høyspentmiljøer, noe som gjør den til en pålitelig løsning for moderne kraftsystemer som krever sikker og kontinuerlig drift.
