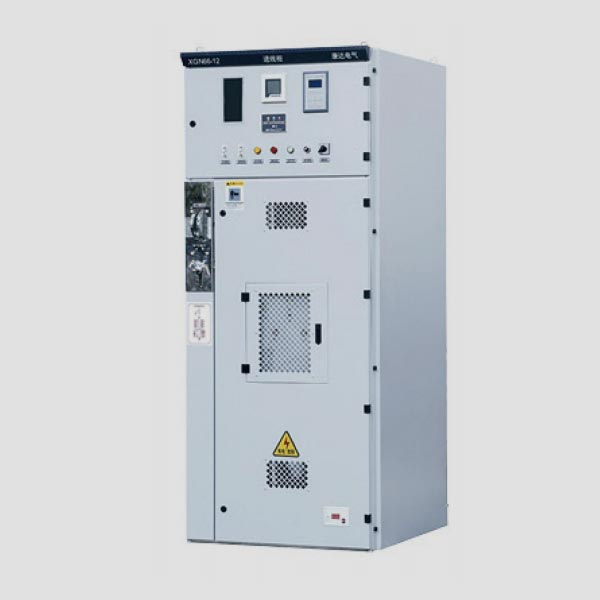

Usune XGN66-12 box type fixed closed Air Insulated Ring Main Unit Rmu is a professional three phase AC metal-enclosed switchgear is suitable for 3.6~36kv three-phase AC 50/60Hz system as the device to receive and distribute electric energy, it' s used for frequent operation places and for reconstruction of switchgear equipped with oil switch. The bus system consists of single bus system and single bus section system. It fulfills power reception, distribution, control and protection functions. Passed strict IEC type tests, the factory has sound ISO 9001, ISO 14001 and ISO 45001 management systems to ensure product stability.
As a professional supplier of power supply and distribution equipment, Usune adheres to "quality first, technology-driven". The Air Insulated Ring Main Unit Rmu covers standard configurations and offers customized solutions to meet diverse project needs.
Lavspenningskoblingsanlegg
Mellomspenningskoblingsutstyr
Koblingsutstyret har en metall-lukket boks-type struktur, laget ved å bøye og sveise vinkelstang, kanalstål og tynn stål plater.
A ventilation channel is installed inside the cabinet, an intake fan is installed at the bottom of the cabinet, and an exhaust fan is installed at the top of the cabinet. The transformers and bushings are fixed by bent plates made of stainless steel plates, which solves the problem of temperature rise under high current.
Den er utstyrt med effektbryter for generatoruttaksbeskyttelse innvendig. Det er det montert på en hjulramme på en hengende måte, og rammen er festet ved bunnen av skapet. Den kan flyttes ut av skapet for vedlikehold.
Frakoblingsbryteren bruker et snekkehjul og snekkegirs betjeningsmekanisme, som krever liten betjeningskraft og har en selvlåsende funksjon.
Det er mekaniske og elektriske forriglinger mellom skillebryteren og effektbryteren, som er en rimelig og pålitelig design.
For å oppfylle kravet til en stor merkestrømverdi kan merkestrømmen nå 5000 A.
The vacuum circuit breaker has an integrated design and is equipped with a special spring operating mechanism. It has complete operating functions, high reliability,advanced and reasonable design, and low maintenance. This medium voltage circuit breaker has high breaking capacity,high making capacity,and dynamic and thermal stability performance.
Hovedkretsen bruker kobberstenger, som er plassert vertikalt for å forbedre strømføringsevnen. Den innkommende og utgående linjemetoder er forskjellige og kan velges i henhold til forskjellige skjemaer eller tilpasses for spesifikke prosjekter.
● Omgivelsestemperatur: maksimum +40°C, minimum-15°C;
● Høyde: ikke mer enn 1000m;
● Relativ fuktighet: daglig gjennomsnitt ikke mer enn 95 %, månedlig gjennomsnitt ikke mer enn 90 %;
● Jordskjelvets styrke: 8 eller mindre;
● I stedet for brann- eller eksplosjonsfare, ingen alvorlig forurensning, ingen kjemisk korrosjon og ingen voldsomme vibrasjoner.
With excellent performance, the air insulated type ring main unit switchgear is widely used in energy (power plants, wind farms), industrial (metallurgy, petrochemical) and commercial-civil (high-rises, airports, hospitals) fields, ensuring stable power supply for electrical equipment.
Som en profesjonell produsent har Usune et komplett FoU-, produksjons- og salgssystem. Dette stjerneproduktet er populært hos inn- og utland, vinne kundeanerkjennelse med pålitelig kvalitet og gjennomtenkt service.
| Ingen. | Punkt | Enhet | Teknisk prameter |
| 1 | Nominell spenning | kV | 3.6, 7.2, 12 |
| 2 | Vurdert gjeld | A | 630, 1250 |
| 3 | Nominell kortslutningsbrytestrøm | kA | 20, 25, 31,5 |
| 4 | Nominell kortslutningslukkestrøm | kA | 50, 63, 80, |
| 5 | Vurdert kort tids tåle strøm (4s effektiv verdi) | kA | 20, 25, 31,5, |
| 6 | Nominell toppmotstandsstrøm (topp) | kA | 50, 63, 80, |
| 7 | 1 min strømfrekvens tåler spenning | kV | 42 |
| 8 | Lynimpuls tåler spenning | kV | 75 |
| 9 | 1 min strømfrekvens tåler spenningen til hjelpekretsen | kV | 2 |
| 10 | Beskyttelsesnivå | IP3X | |

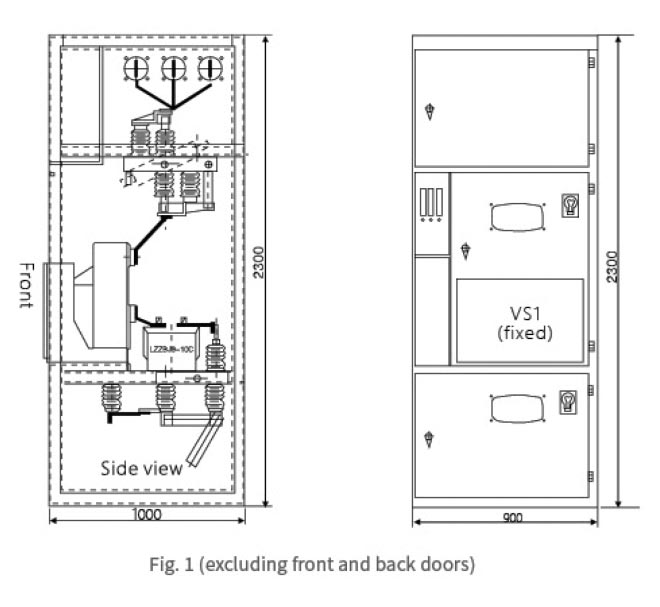

| 11 | Konturstørrelse (kabeluttak B×D×H) | mm | 900×1000×2200 |
Fabrikk, vi kan garantere at prisen vår er rimelig og konkurransedyktig.
Vanligvis siterer vi innen 24 timer etter å ha mottatt din forespørsel.
Ja, selvfølgelig godtar vi OEM.
Ledetiden avhenger av antall bestilte, normalt innen 15-20 dager etter mottak av betalingen.
Alle produkter vil bli inspisert med utgangspunkt i tilbehør, og vil bli utført med rutinetester før avreise fabrikken vår.
Ta bilder eller video av kvalitetsproblemene og send til oss for sjekk og bekreftelse, så lager vi en fornøyd løsning for deg innen 1-3 dager.
12 måneder fra leveringsdato.
● Vi har spesialisert oss på feltet i mer enn 14 år, og har et godt erfarent FoU-team som tar designet
og utviklingsarbeid for hvert prosjekt basert på kundens spesielle krav.
● Vi har ekstremt streng QC-prosedyre fra komponenter til ferdige produkter.
● Jevn produksjonsperiode innen 15-20 dager.
● Vi har et komplett sett med testrapporter for produkter.
● Ett-trinns løsning tilbys.
