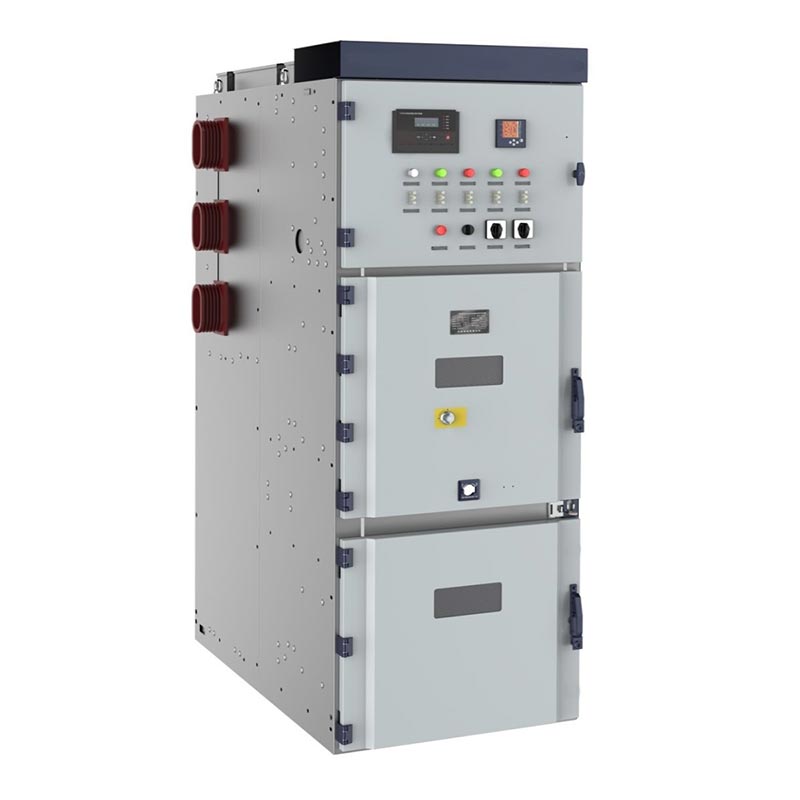

Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), tilhører den pansrede uttrekkbare AC metallkapslet koblingsutstyr kategori. Den er egnet for trefase AC 50Hz kraftsystemer og brukes hovedsakelig til kraft mottak, distribusjon, kretskontroll, beskyttelse og overvåking.

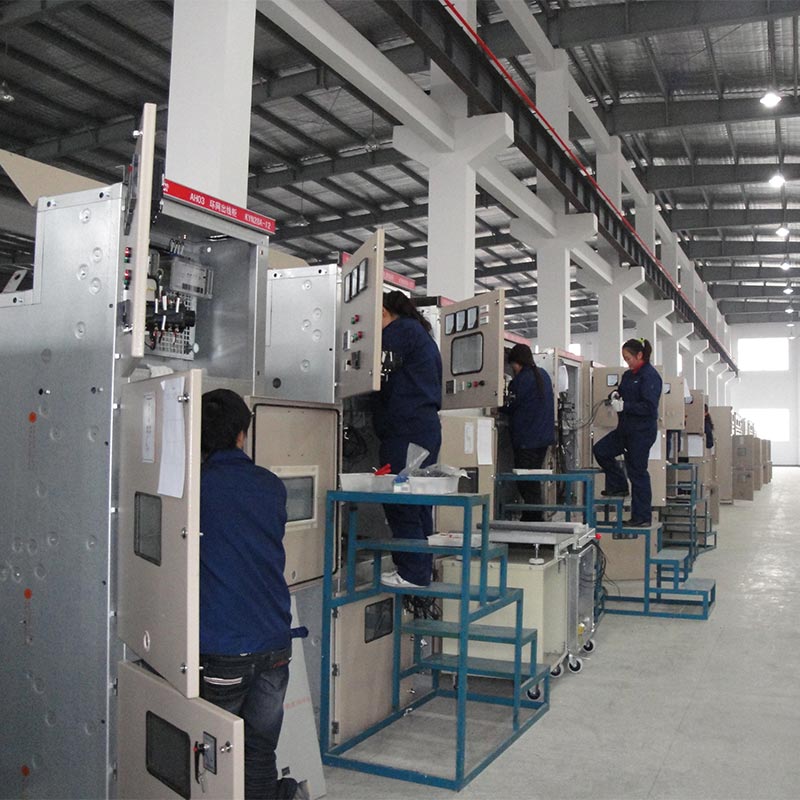

24kV mellomspenning Lv og Mv bryterutstyr er mye brukt i kraftverk, transformatorstasjoner, industri og gruvedrift bedrifter og høyhus for kraftmottak, distribusjon, kontroll og beskyttelse. Usunes kjerne produksjonsbasen er lokalisert i Kina, noe som gjør den til en pålitelig profesjonell produsent som leverer høy kvalitet mellomspenningsstrømdistribusjonsløsninger til brukere over hele verden.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Hoved tekniske parametere

Våre produkter følger strengt følgende standarder

1. GB3906-2006 "3,6-40,5kV AC metallkapslet bryter- og kontrollutstyr"
2. GB/T11022 "Generelle tekniske betingelser for høyspenningsbryter- og kontrollutstyr"
3. IEC62271-200 "AC metallkapslet bryterutstyr med merkespenning over 1kV og under 52kV"
4. DL/T404 "Tekniske betingelser for bestilling av innendørs AC høyspenningsbryter"

Skapstruktur

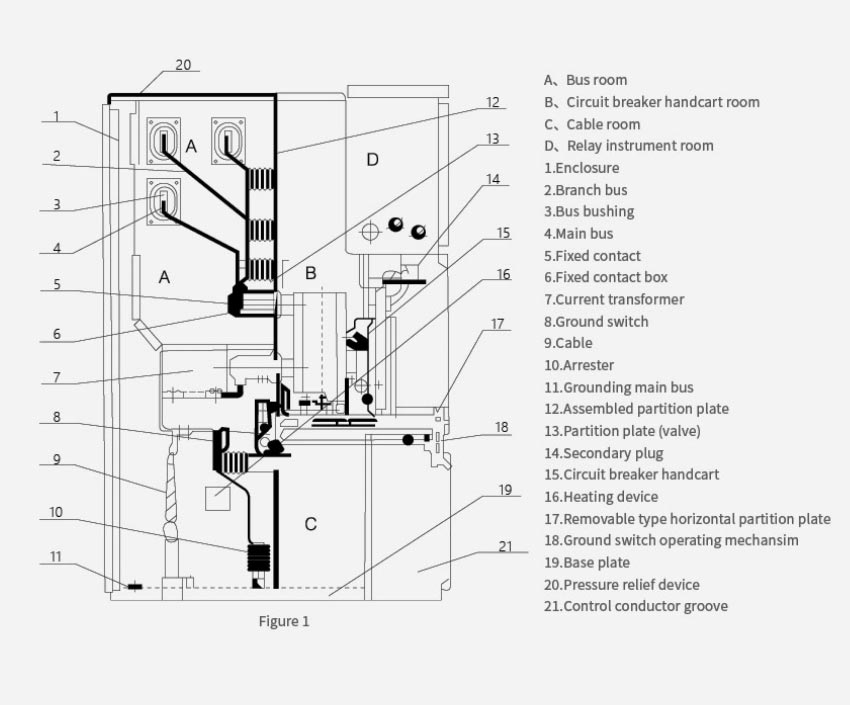

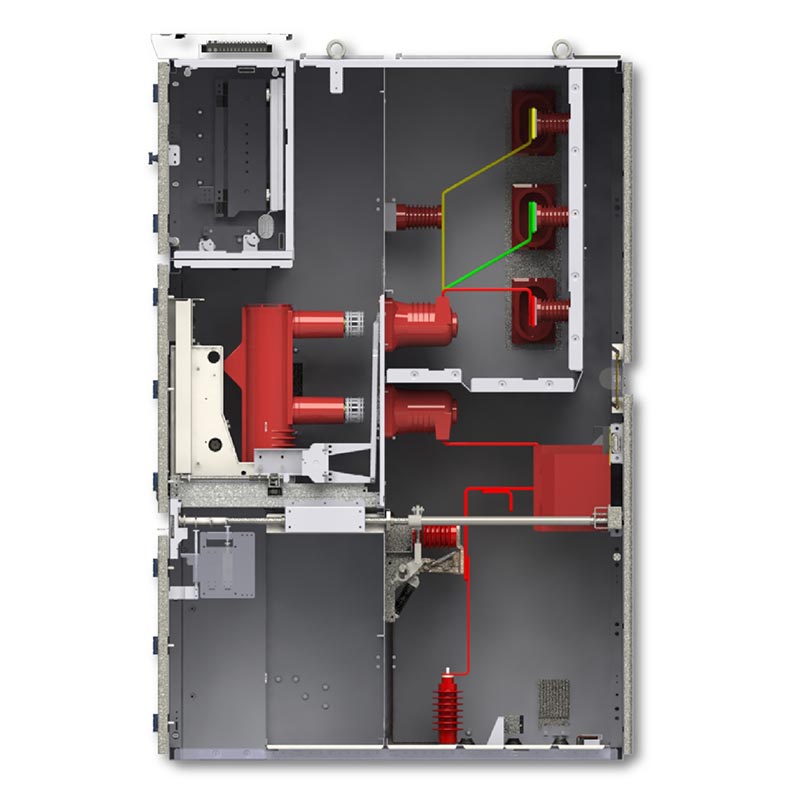

24kV mellomspennings-lav- og mellomspenningsbryteren tar i bruk en hel-metall-partisjonert struktur, med hver funksjonelt område uavhengig isolert, effektivt undertrykker spredningen av forkastningsbuer.

1. Kretsbryterrom: Utstyrt med en avtakbar vakuumbrytervogn.
2. Samleskinnerom: Inneholder hovedskinner, grenskinner og samleskinneisolatorer.
3. Kabelrom: Installerer strømtransformatorer, spenningstransformatorer, jordingsbrytere og kabelterminaler.
4. Kontrollinstrumentrom: Utstyrt med releer, beskyttelsesenheter, instrumenter, sekundære ledninger og kontroll paneler.
5. Trykkavlastningskanal: Har en bueavlastningsanordning på toppen av skapet for å forbedre feilsikkerheten.

Kjernefunksjoner

1. Helt-metall uavhengige rom for å forhindre spredning og gjensidig interferens av feilbuer.

2. Omfattende mekanisk femsikre forrigling:
- Forhindrer dytting eller trekking av effektbrytervognen under belastning.
- Forhindrer lukking av kretsbryteren når jordingsbryteren er lukket.
- Forhindrer utilsiktet lukking av jordingsbryteren mens den er tilkoblet.
- Forhindrer utilsiktet inntrengning i strømførende rom.
- Forhindrer feilbetjening av skillebryteren.

3. Sentermontert avtagbar vogn for frontdrift og vedlikehold, forenkler reparasjoner.

4. Høyt isolasjonsnivå, kompakt struktur og sterk motstand mot feil.

5. Samsvar med nasjonale og internasjonale standarder, tilpasset ulike strømdistribusjonsordninger

Praktiske søknadssaker

Tilfelle 1: En kommunal transformatorstasjon i Øst-Kina

1. Prosjektbakgrunn

En 110kV kommunal transformatorstasjon trengte å oppgradere sitt sekundære kraftdistribusjonsnett for å møte den voksende byen strømbehov og forbedre strømforsyningens pålitelighet.

2. Løsning

36 Usune 24kV mellomspenning Lv og Mv koblingsutstyr ble utplassert for 24kV kraftdistribusjonssystemet.

3. Resultater

– Den kompakte utformingen av koblingsanlegget sparte 30 % av transformatorstasjonens gulvplass.
- Det femsikre sperresystemet fungerte uten driftsuhell i løpet av tre års drift.
- Pålitelig vakuumkretsbrytende teknologi reduserte strømbruddstiden med mer enn 80 %, noe som betydelig forbedret strømforsyningskvalitet for 200 000 innbyggere.

Sak 2: Et stort petrokjemisk anlegg i Sentral-Asia

1. Prosjektbakgrunn

Et moderne petrokjemisk kompleks krevde et svært pålitelig mellomspent kraftdistribusjonssystem for å sikre kontinuerlig drift av kritisk produksjonsutstyr.

2. Løsning

Leveres med 58 Usune 24kV bryterenheter, spesielt designet for tøffe industrielle miljøer og forbedret med motstand mot støv og korrosjon.

3. Resultater

- Tålte det tøffe miljøet på stedet (høyt støv, kjemiske gasser), og demonstrerte stabilt ytelse.
- Rask feilutkoblingsevne (≤ 60ms) beskytter dyre kompressorer og reaktorer mot skade under kortvarig kretser.
- Frontmontert vedlikeholdsdesign reduserer vedlikeholdsstans med 50 %, noe som sikrer kontinuitet i produksjonen.

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Spørsmål 1: Hva er det gjeldende spenningsområdet for dette 24kV mellomspennings Lv- og Mv-bryterutstyret?

A1: Produktet er egnet for 3,6–12 kV, 24 kV trefase AC 50/60 Hz strømsystemer, og oppfyller behovene til de fleste mellomspente kraftdistribusjonsscenarier.

Q2: Støtter utstyret vedlikehold og reparasjon på stedet?

A2: Ja. Produktet har en frontbetjent, frontvedlikeholdsdesign; effektbrytervognen kan flyttes for raskt vedlikehold og utskifting uten å påvirke driften av andre kretser.

Q3: Som en profesjonell leverandør, tilbyr fabrikken din tilpassede løsninger?

A3: Ja. Usune kan tilpasse merkestrøm, kortslutningsbrytestrøm, skapstørrelse, beskyttelseskonfigurasjon, etc., i henhold til prosjektkrav for å tilpasse seg ulike driftsforhold og systemkrav.
