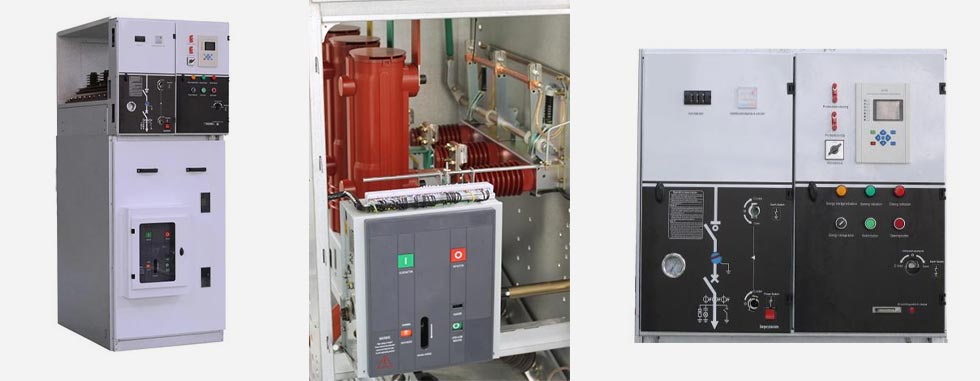

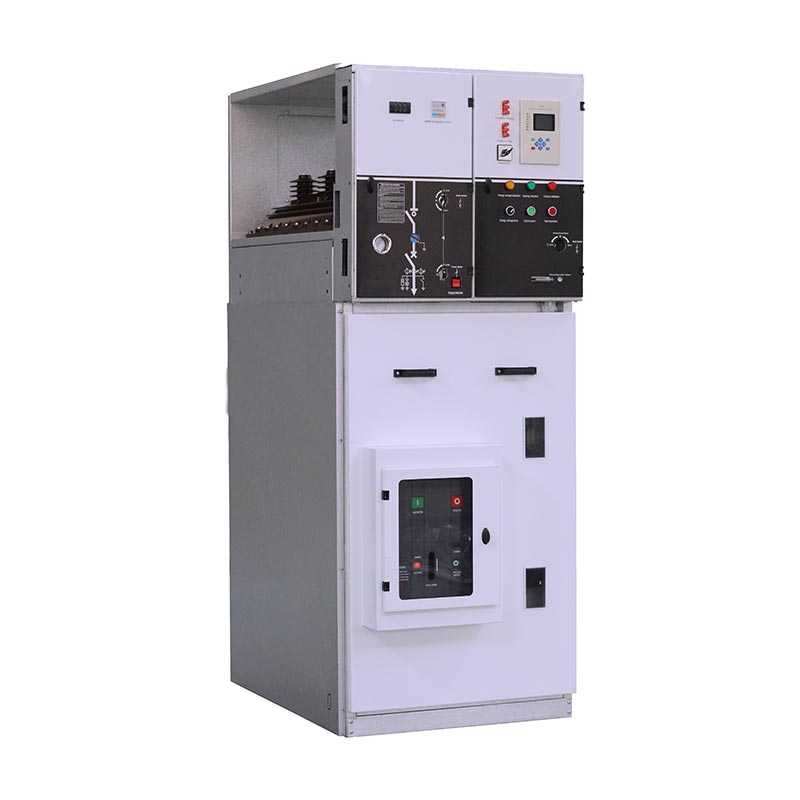

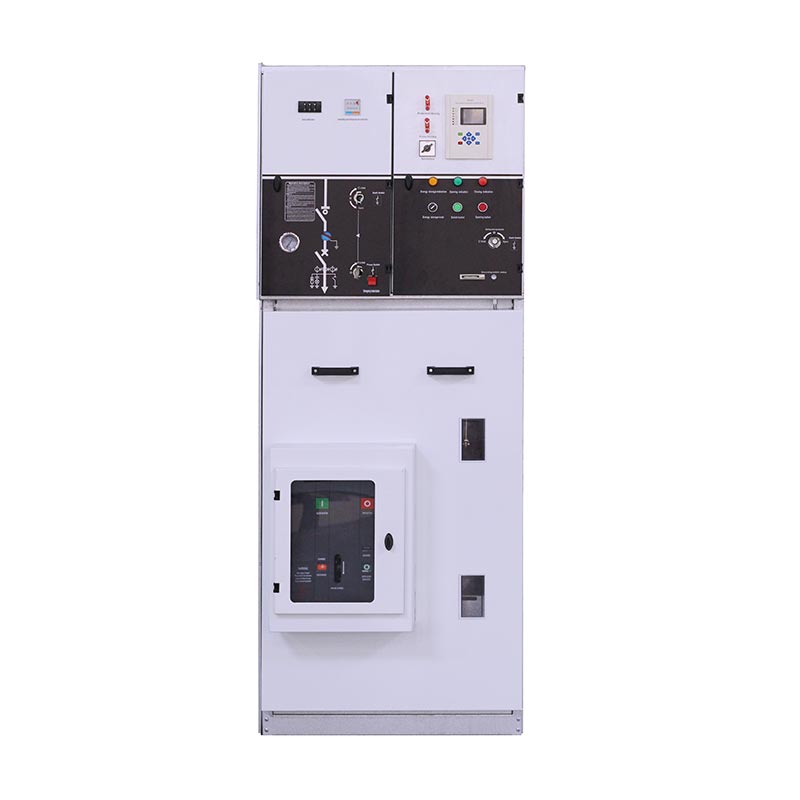

Ring Hovedenhet med effektbryter

USUNE XGN15-seriens ringhovedenhet med strømbryter er et kompakt, skalerbart, metallomsluttet bryterutstyr designet for automatisering av kraftdistribusjon. Hele skapet bruker luftisolasjonsteknologi, balanserer sikkerhet og kompakthet, gjør den egnet for ulike installasjonsscenarier med begrenset plass. Dens enkle struktur og fleksible betjening redusere konstruksjonen på stedet og påfølgende vedlikeholdsproblemer betydelig, og forbedre strømfordelingen driftseffektivitet.

Som en profesjonell produsent med lang erfaring, besitter USUNE en komplett FoU, produksjon og testing systemet. XGN15-seriens produkter er uavhengig produsert i sin egen fabrikk, med hvert trinn fra rå materialer til ferdige produkter som strengt følger internasjonale standarder for å sikre konsistent og stabil produktkvalitet.

Kjernekonfigurasjon og tekniske fordeler

1.Konfigurasjon av hovedbryter

Hovedbryteren i denne serien, Ring Main Unit With Circuit Breaker, er en uavhengig SF6-lastbryter produsert av USUNE, og tilbyr fordeler som lang levetid, stabil ytelse og lave vedlikeholdskostnader. Det kan også utstyres med toppmoderne vakuumbrytere i henhold til brukerbehov, noe som ytterligere forbedrer utstyrets bruddkapasitet og beskyttelsesnivå, tilpasset ulike strømdistribusjonsscenarier.

2. Driftsmoduser og automatiseringsnivå

Hovedbryteren støtter både manuell og elektrisk driftsmodus for å tilpasse seg forskjellige operasjoner på stedet krav. Den kan utstyres med FTU- og RTU-enheter, som perfekt oppfyller kravene til "fire fjernkontroller" (fjernkontroll kontroll, fjernsignalering, fjernmåling og fjernjustering) av automatisering av kraftdistribusjon, realisering intelligent overvåking og styring av kraftdistribusjonssystemet, og legger grunnlaget for intelligent oppgradering av strømnettet.

3. Avansert teknologi

Applikasjoner Ved å integrere avansert sensorteknologi og de nyeste beskyttelsesreléene kan den overvåke nøyaktig utstyrets driftsstatus i sanntid, reagerer raskt på unormale forhold og sikrer strømsikkerhet distribusjonssystemer og utstyr. Å ta i bruk en lett og fleksibel monteringsplan reduserer transport og installasjonsvansker, samtidig som det forenkler senere vedlikehold og utvidelse, og møter den stadig skiftende kraften markedets distribusjonsbehov.

Søknad

Ringhovedenheten med effektbryter er egnet for 50/60Hz, 12-36kV kraftsystemer, og er mye brukt i industrielle og sivile kraftkabelringnettverk og strømforsyningsterminaler. Som et profesjonelt kraftdistribusjonsutstyr leverandør, USUNE har optimert produktdesignet, noe som gjør det spesielt egnet for følgende scenarier:

- Strømfordeling i urbane boliger, små transformatorstasjoner, koblingsstasjoner og prefabrikkerte transformatorstasjoner;
- Industri- og gruvebedrifter, kjøpesentre, flyplasser, T-baner og andre offentlige steder;
- Nye energifelt som vindkraftproduksjon;
- Viktige offentlige fasiliteter som sykehus, stadioner, jernbaner og tunneler.

I Kina har Ring Main Unit With Circuit Breaker blitt mye brukt i forskjellige urbane og landlige strømnett renovering prosjekter, mottar konsekvent ros fra brukere for stabil ytelse og pålitelig kvalitet.

Arbeidstilstand

- Høyde ≤1000 mm
- Omgivelsestemperatur: 45℃~-35℃, maksimal temperaturforskjell ≤25℃
- Den gjennomsnittlige daglige relative luftfuktigheten overstiger ikke 95 %
- Gjennomsnittlig månedlig relativ luftfuktighet overstiger ikke 90 %
- Seismisk kapasitet: seismisk intensitet overstiger ikke 8 grader
- Ingen voldsomme vibrasjoner og støt, brann, kjemisk korrosjon, eksplosjonsfarefelt

Tekniske parametere

Konfigurasjonsparameter for kabinett

Innkommende LBS

Trafo beskytte

Måling

Cbog m/.meter

Cb utgående

Koblingsutstyr struktur og konfigurasjon

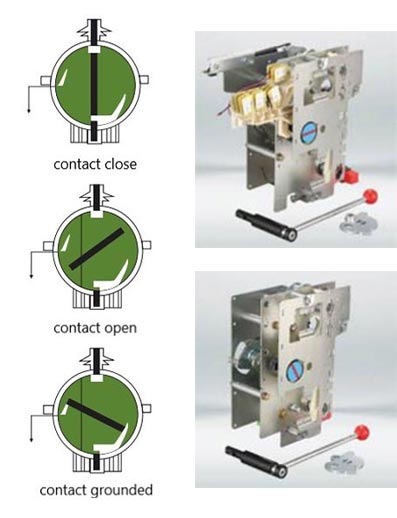

Betjeningsmekanisme

(1) Dobbeltfunksjon enfjær betjeningsmekanisme: type K

Koblingsfunksjonen betjenes uavhengig med spak eller motor.
Bakkebryterfunksjonen åpner og lukker uavhengig ved hjelp av en betjeningsspak, og driftsenergien er tilveiebrakt av en trykkfjær, som frigjøres for å lukke eller frakoble kontakten.

(2) Dobbeltfunksjon dobbel fjærdriftsmekanisme: Type A

Bryterfunksjonen betjenes uavhengig av en spak eller motor, og driftsenergien leveres av en trykkfjær, som frigjøres for å lukke kontakten. Uavhengig åpning og lukking med knapp (0) eller utløserenhet eller shuntutløserinnretning.
Bakkebryterfunksjonen fungerer uavhengig med en betjeningsspak og driftsenergien leveres av en trykkfjær, som frigjøres for å lukke eller koble fra kontakten.

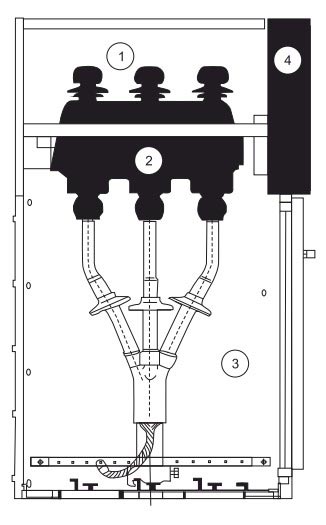

① Samleskinnerom
② Hovedbryter
③ Kabelrom
④ Betjeningsmekanisme, låsemekanisme og lavtrykkskontrollrom

Hele koblingsskapet kan deles inn i øvre og nedre to enheter, den øvre enheten i skapet inkluderer den bussrom, lastbryter, betjeningsapparatrom og lavspentrom, og den nedre enheten er skilt fra kabelen rom. Hele den øvre enheten kan skiftes ut.

◇ Samleskinnerom

Samleskinnerommet er arrangert på øvre del av skapet. I samleskinnerommet kobles hovedskinnene sammen sammen og kjør gjennom hele raden med koblingsutstyr.

◇ Lastbryter

Bryterrommet er utstyrt med en SFG-type svovelheksafluorid-lastbryter. Skallet til lastbryteren er laget av epoksyharpiks helles, fylt med svovelheksafluorid (SF6) gass som isolasjonsmedium, og skallet leveres med et observasjonshull. Bryterrommet kan utstyres med SF6 gasstetthetsmåler eller gasstetthet med alarmkontakt i henhold til kundens krav.

◇ Kabelrom

Lastbryterskapet har et romslig kabelrom, som hovedsakelig brukes til kabeltilkobling, slik at enleder el trelederkabler kan kobles til med det enkleste uskjermede kabelhodet, og tilstrekkelig plass kan også imøtekomme lynavleder, strømtransformator, nedre jordingsbryter og andre komponenter. I henhold til standarddesign, den skapdør har et observasjonsvindu og en sikkerhetssperre. Kabelrom bunnplate med tetningsdeksel og passende størrelse kabelklemme med støttebrakett. Kabelroms bunnplate og dørkarm kan tas av til tilrettelegge kabelinstallasjon.

◇ Betjeningsmekanisme, låsemekanisme og lavtrykkskontrollrom

Det sammenlåste mekanismerommet fungerer også som et kontrollpanel. Lavspentrommet er utstyrt med en fjærbetjent mekanisme med posisjonsindikator og mekanisk låseanordning, og kan også utstyres med hjelpeutstyr kontakter, utløsningsspoler, nødutløsningsmekanismer, kapasitive live-displayer, nøkkellåser og elektriske betjeningsenheter. kl samtidig kan lavtrykkskammerrommet også utstyres med kontrollsløyfer, målere og beskyttelsesreleer, og det 750 mm brede skapet har to identiske lavtrykkskamre for mer tilbehør.

Ringnettskapet utstyrt med effektbrytere brukes hovedsakelig som hovedstrømforsyning i ringnettet strømforsyningssystem, innkommende linjeskap til standby-strømforsyningen og midtseksjonsskapet til dobbelt strømforsyningssystem.

◎ XGN15 V-modulringskap inkluderer:

(1) Vakuumbryter
(2) Svovelheksafluorid effektbryter
(3) Mechanism and interlock
(4) Jordingsbryter

◎ Installasjonsmetode

Front fast, side-/sidemontert fast

◎ Hovedstruktur

(1) Fra topp til bunn, instrumentrom, bussrom, koblingsrom for last (isolasjon, rom for effektbryter, kabel) rom.
(2) CT, PT, lynavleder, jordingsbryter og relébeskyttelsesenhet kan konfigureres i henhold til brukeren behov.
(3) Strømbryteren og lastbryteren (isolasjonsbryteren) kan låses sammen.

Driftsbeskrivelse

1. Betjening av håndtaket: Stå foran koblingsutstyret, hold opp toppen av håndtaket og skyv fremover, det andre hånd som holder enden av håndtaket for å rotere.
2. Forsikre deg om at skapdøren er ordentlig lukket før strømtilførsel eller atskilt til jording.
3. Brytertrykkmåler må kontrolleres før strømmen slås på og av.

Slå på

1.Bekreft at skapdøren er lukket.Sett håndtaket inn i det øvre betjeningshullet og roter mot klokken 180° inntil for å høre stemmen fra skillebremsen. Den sentrale indikatoren på panelet er på plass; den nedre døren er stengt og jordingsbryteren er av.

2.Sett betjeningshåndtaket inn i det nedre betjeningshullet og roter med klokken 180° til du hører lukkingen stemme; den sentrale indikatoren på panelet er i posisjon D; bryteren vil være på, og deretter er strømforsyningsdrift fullført.

Slå av

1. Slå av: Sett betjeningshåndtaket inn i det nedre betjeningshullet og roter mot klokken 180° til du hører den separerende bremsestemme (knapp for direkte bruk hvis det er en knapp); midten av panelet er i posisjon, deretter bryter vil være av.

2. Sjekk om live-displayet er ute etter å sikre at kabelrommet er elektrisk nøytralt; sett inn betjeningselementet håndtak inn i det øvre betjeningshullet og roter 180° med klokken til du hører lukkestemmen; den sentrale indikatoren til panelet er på plass og den nedre døren er ulåst; jordingsbryteren er lukket og deretter strømbrudd operasjon er fullført.

Transport og lagring

Når koblingsskapet er festet på bunnplaten, kan det spades med gaffeltruck. Når det ikke er festet på bunnen plate, skal koblingsskapet heises eller bæres som en helhet, men det skal transporteres vertikalt ved evt. tid og bør ikke veltes for å unngå skade på komponentene i skapet. Koblingsutstyr (selv med ytre emballasje) bør ikke oppbevares ute over lengre tid.

Vedlikehold

◇ Ringskapet er vedlikeholdsfritt i tre år under normale omstendigheter.

◇ Betjeningsmekanismene med enkeltfjær og dobbelfjær til lastbryteren er vedlikeholdsfrie og gjør det ikke krever noen form for smøring.

◇ Relébeskyttelsesanordningen skal kontrolleres i henhold til produsentens krav før den settes inn operasjon.

◇ Vedlikeholdssyklusen til ringnettverket er vanligvis en gang i året, og spesifikke vedlikeholdstiltak skal utføres som følger:

(1) Stram alle elektriske koblinger (hovedbuss, brytere, kabler, måleinstrumenter) i henhold til kravene i installasjonsveiledningen.
(2) Støvsug alle komponenter (hovedbryter, hjelpebryter, utløsermekanisme, motor osv.) og oppfør utseendet inspeksjon.
(3) Utfør en enkelt lukke-/åpningsoperasjon på alle brytere, inkludert bakkebryteren.
(4) Slå på strømforsyningen for tilleggskontroll (ikke gi fjernkontrollsignalet) for en elektrisk sekvensiell operasjon.

Bestill varer

Følgende dokumenter og vedlegg vil bli overlevert med skapet når koblingsskapet forlater fabrikk:

◇ Produktkvalifisert sertifikat
◇ Bruksanvisning for produktet
◇ Produktteknisk designdata
◇ Tilbehør til koblingsskap:
◇ Hver monteringskombinasjon er utstyrt med et betjeningshåndtak for lastbryter.

Brukere bør oppgi følgende informasjon når de bestiller produkter:

◇ Hovedkretsledningsskjema og spesielle tekniske krav
◇ Installasjonsplan for koblingsutstyr.
◇ Modellspesifikasjoner for bryterskapkomponenter og hjelpesløyfe, skjematisk diagram for kontrollsløyfe (hvis nødvendig)
◇ Andre spesielle ønsker om skriftlig informasjon.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

1. Er du fabrikk eller handelsselskap?

Fabrikk, vi kan garantere at prisen vår er rimelig og konkurransedyktig.

2. Når kan jeg få prisen?

Vanligvis siterer vi innen 24 timer etter å ha mottatt din forespørsel.

3. Kan vi trykke vår logo og firmanavn på produktene?

Ja, selvfølgelig godtar vi OEM.

4. Hva er ledetiden?

Ledetiden avhenger av antall bestilte, normalt innen 15-20 dager etter mottak av betalingen.

5. Hvordan er kvalitetskontrollprosessen din?

Alle produkter vil bli inspisert med utgangspunkt i tilbehør, og vil bli utført med rutinetester før avreise fabrikken vår.

6. Hvordan løse kvalitetsproblemene etter salg?

Ta bilder eller video av kvalitetsproblemene og send til oss for sjekk og bekreftelse, så lager vi en fornøyd løsning for deg innen 1-3 dager.

7. Hva er garantitiden?

12 måneder fra leveringsdato.

8. Hvorfor velge oss

● Vi har spesialisert oss på feltet i mer enn 14 år, og har et godt erfarent FoU-team som tar designet og utviklingsarbeid for hvert prosjekt basert på kundens spesielle krav.
● Vi har ekstremt streng QC-prosedyre fra komponenter til ferdige produkter.
● Jevn produksjonsperiode innen 15-20 dager.
● Vi har et komplett sett med testrapporter for produkter.
● Ett-trinns løsning tilbys.
