Med den kontinuerlige utviklingen av industrielle kraftsystemer, krever kraftverk og elektriske anlegg sikrere og mer pålitelige løsninger for strømisolering under vedlikehold av utstyr.Høyspente frakoblingsbryterespiller en viktig rolle i å sikre elektrisk sikkerhet ved å gi pålitelig isolasjon og forbedre vedlikeholdseffektiviteten.
GN22-6-serien innendørs høyspenningsbryter er en ny generasjon høyspent elektrisk enhet utviklet for mellomspenningskraftsystemer. Ved å integrere avansert mekanisk overføringsteknologi, optimaliserte kontaktstrukturer og ledende komponenter med høy styrke, gir GN22-6-serien pålitelig isolasjonsytelse for store kraftverk og industrielle elektriske applikasjoner.
GN22-6 innendørs høyspenningsbryter brukes hovedsakelig i store kraftverk og elektriske systemer for å isolere strømforsyninger under inspeksjon og vedlikehold av utstyr. Produktet kan konfigureres som tre uavhengige enpolede enheter eller en integrert trepolet enhet, og gir fleksible installasjonsalternativer for ulike kraftsystemkrav.
Frakoblingsbryteren og dens tilhørende betjeningsmekanisme er i samsvar med GB 1985 (vekselstrømHøyspente frakoblingsbrytereog jordingsbrytere), som sikrer pålitelig ytelse og kompatibilitet med standarder for høyspent elektrisk utstyr.
| Punkt | Tekniske krav |
|---|---|
| Høyde | ≤1000 m |
| Omgivelsestemperatur | -25℃ ~ +40℃ |
| Relativ fuktighet | ≤90 % (ved +25 ℃) |
| Installasjonsmiljø | Ingen alvorlig etsende gass, salttåke, støv, eksplosive eller eroderende stoffer |
| Vibrasjonstilstand | Ingen hyppige kraftige vibrasjoner |

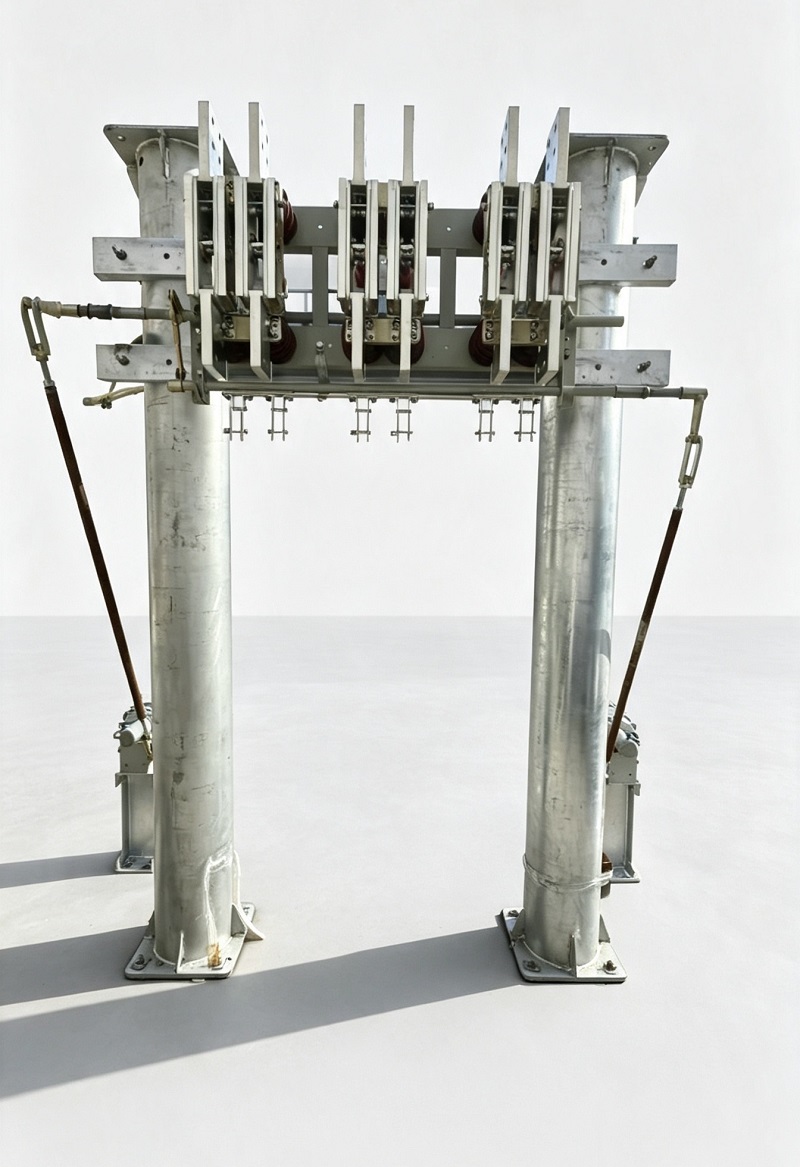

GN22-6-serien har en tre-polet knivbladstruktur. De ledende komponentene til hver stolpe er festet på basisrammen gjennom stolpeisolatorer eller bøssingsisolatorer, noe som sikrer stabil mekanisk støtte og elektrisk isolasjonsytelse.
Bryterbladene er produsert av fortykkede kobberplater med presisjonsbearbeidingsteknologi, som forbedrer overflatekvaliteten og den elektriske ledningsevnen til ledende komponenter. Den optimaliserte kontaktstrukturen gir pålitelig tilkoblingsytelse og tilbyr selvrensende evne under drift, noe som bidrar til å redusere kontaktmotstanden og forbedre servicestabiliteten.

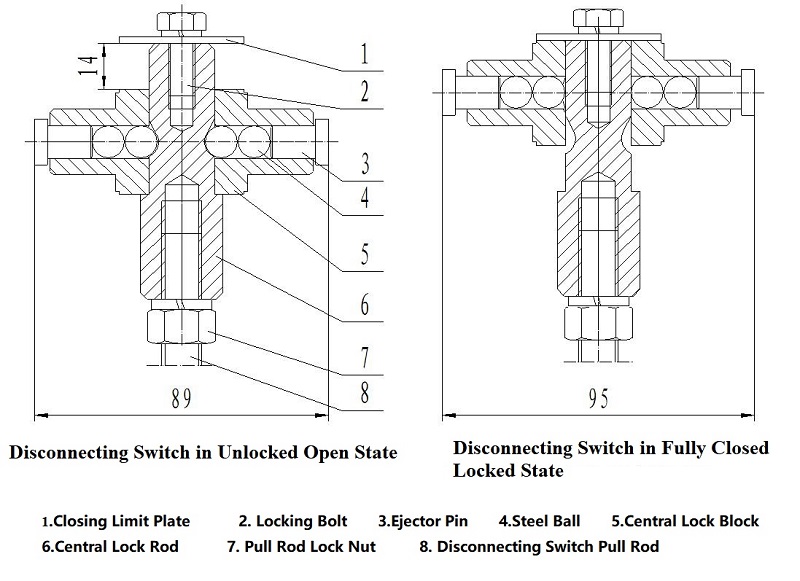

Forskjellig fra tradisjonelle brytermekanismer, bruker GN22-6-serien en spesialdesignet totrinns lukke- og låsemekanisme for å løse den vanlige utfordringen mellom høyt kontakttrykk og driftsmoment.
Under den første 80° rotasjonen av hovedakselen beveger bryterbladet seg fra helt åpen posisjon til den foreløpige lukkede posisjonen.
Under den påfølgende 10°-rotasjonen driver låseblokkmekanismen sentrallåsstangen, stålkulene og utkasterstiftene. De magnetiske låseplatene forsterker kraften gjennom en spakstruktur, øker skyvekraften omtrent 5,5 ganger og genererer sterkt kontakttrykk på bryterbladet.
Denne innovative strukturen gir:
GN22-6-serien støtter ulike nominelle strømkrav, noe som gjør den egnet for høystrøms kraftdistribusjon og vedlikeholdsisolasjonsapplikasjoner.
| Modell | Nominell spenning (kV) | Maksimal driftsspenning (kV) | 1-minutts strømfrekvens tåler spenning (kV) | Merkestrøm (A) | Dynamisk stabilitetsstrøm (kA) | 3s termisk stabilitetsstrøm (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Merknader: GN22-10 representerer flatmontert type; C representerer gjennomgående veggtype; D representerer jordingstype.
Frakoblingsbryteren GN22-6 støtter horisontale, vertikale og skrånende installasjonsmetoder, noe som tillater fleksibel integrering i forskjellige elektriske systemer.
Kompatible driftsmekanismer inkluderer:
| Vurdert gjeldende | Maksimalt driftsmoment |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
For å opprettholde stabil ytelse, bør regelmessig inspeksjon og vedlikehold utføres etter igangkjøring. Anbefalte vedlikeholdsprosedyrer inkluderer:
| Komponent | Anbefalt materiale |
|---|---|
| Bevegelige komponenter | ZG-1 Smørefett |
| Kontakt Overflatevern | SYB1607 Industriell Petrolatum |
Ettersom elektriske systemer fortsetter å utvikle seg mot høyere kapasitet og forbedret pålitelighet, har avansert frakoblingsbryterteknologi blitt stadig viktigere for strømsikkerhet og vedlikehold av utstyr.
Med høystrømskapasitet, optimaliserte kontaktstrukturer og pålitelig mekanisk design, gir GN22-6 innendørs høyspenningsbryter en pålitelig isolasjonsløsning for kraftverk, transformatorstasjoner og industrielle elektriske systemer.
Ved å forbedre driftssikkerheten og utstyrets pålitelighet, støtter GN22-6-serien modernisering og stabil utvikling av mellomspenningskraftinfrastruktur.
