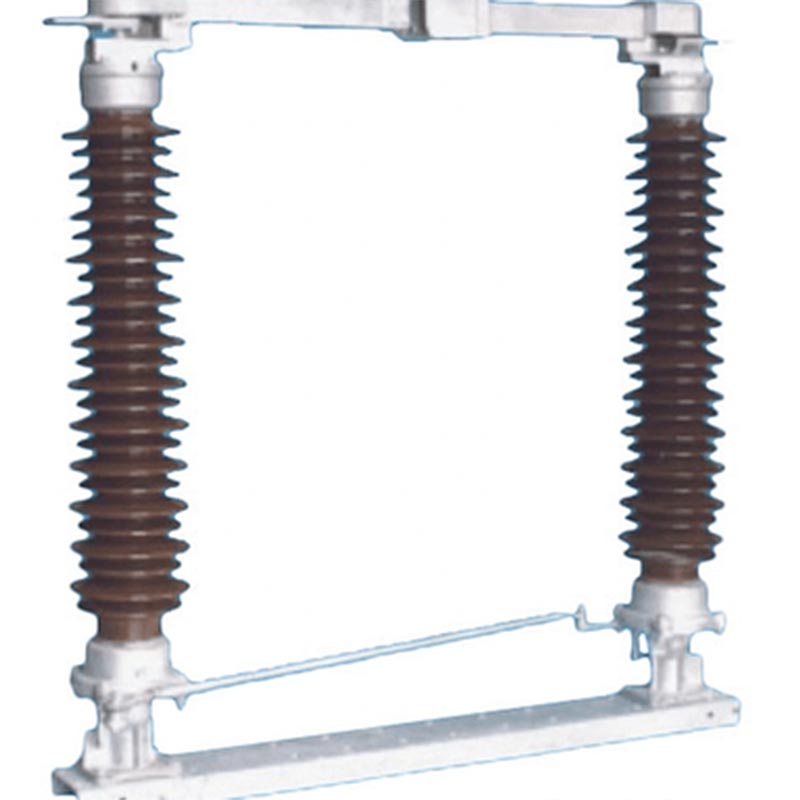

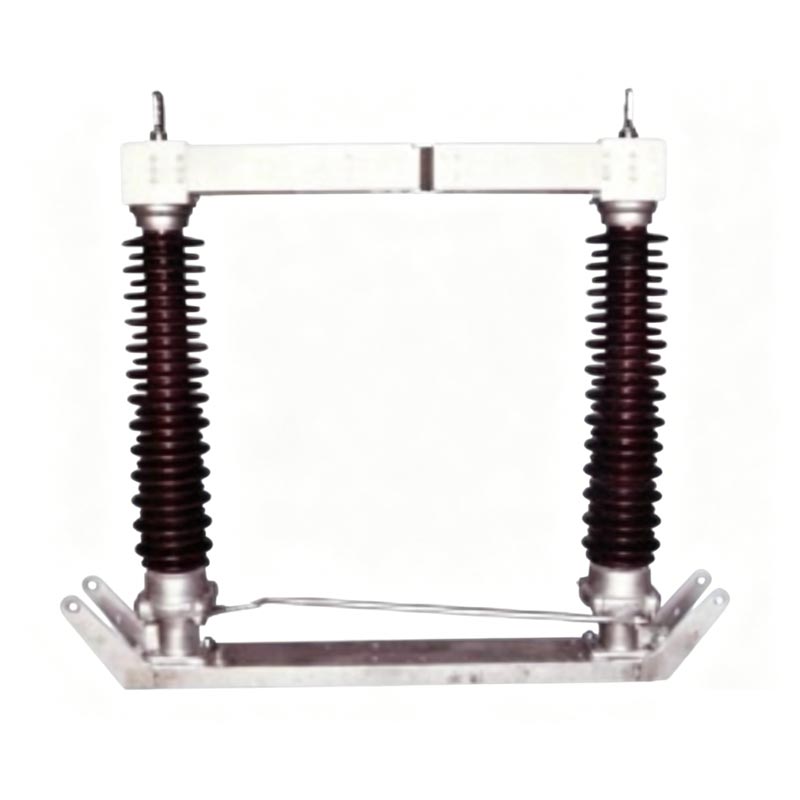

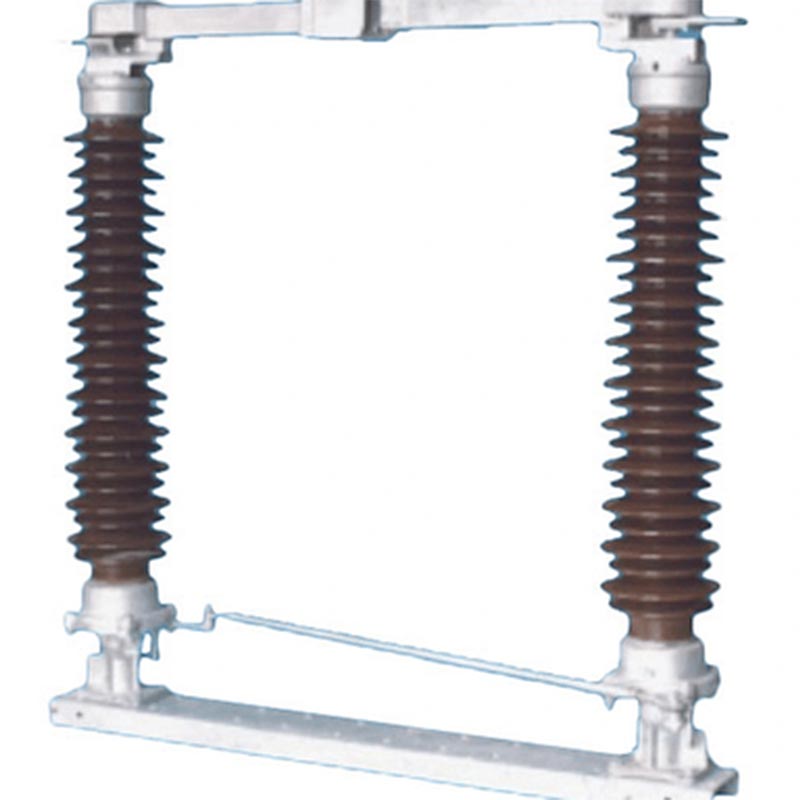

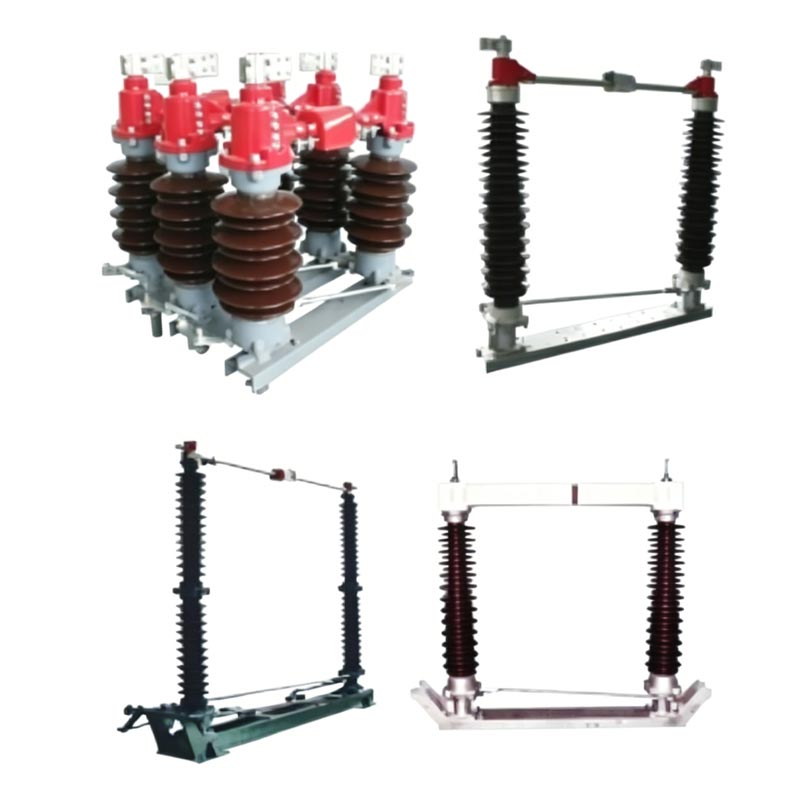

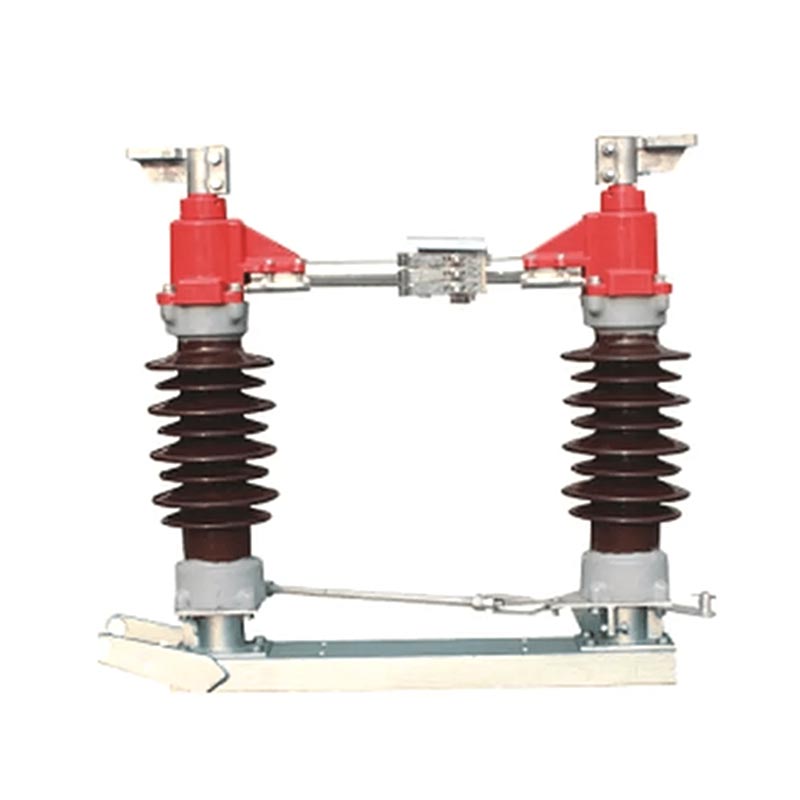

Isolasjonsbryter Utendørs Manuell Motorisert

Isolasjonsbryteren utendørs manuell motorisert er et kjerneprodukt fra Usune, spesielt designet for utendørs AC kretser med en merkefrekvens på 50Hz og en merkespenning på 35kV~170kV. Det er et nøkkelutstyr for sikre sikker og stabil drift av kraftsystemer og kan også tjene som grunnleggende enhet for denne serien av avledede produkter. Produktene er produsert i henhold til IEC 62271-102 "Høyspent AC frakoble brytere og jordingsbrytere" og IEC 60694 "Generelle tekniske betingelser for høyspentbryteranlegg og kontrollutstyr," som sikrer profesjonell ekspertise og produktpålitelighet.

Denne bryteren har en horisontal roterende bryterstruktur, og har høye isolasjonsnivåer, sterk forurensning motstand, stabil mekanisk ytelse og praktisk installasjon og vedlikehold. Den støtter både manuell og elektrisk drift og kan konfigureres med jordingsbryter etter behov. Den kan tilpasses tøffe utendørs miljøer som høye høyder, lave temperaturer og kraftig forurensning. Som en pålitelig leverandør, Usune strengt tatt overholder internasjonale standarder og kontrollerer strengt produktkvalitet for å gi kundene høy kvalitet, sikre og holdbare frakoblingsbrytere.

Kjerneapplikasjonsscenarier

Den utendørs manuelle motoriserte isolasjonsbryteren er mye brukt i utendørs kraftoverførings- og distribusjonssystemer innen kraftnett, industri- og gruvebedrifter, bybygging og ny energikraftproduksjon. Det er det egnet for applikasjoner som krever hyppig strømisolering og sikkerhetsvedlikehold, og er spesielt godt egnet for tøffe utendørsmiljøer, som effektivt sikrer kontinuiteten og sikkerheten til strømforsyningen.

Produktets kjerneparametere

Produktet har utmerket teknisk ytelse og dekker en rekke spesifikasjoner. Dens kjerneparametre er som følger:
- Nominell spenning: 35kV~170kV
- Nominell strøm: 630A~2500A
- Vurdert korttidsmotstandsstrøm: 20kA/s~50kA/s
- Nominell toppmotstandsstrøm: 50kA~125kA
- Hovedkretsmotstand: ≤125μΩ (varierer avhengig av modell)
- Ett minutts strømfrekvens tåler spenning: 80kV~200kV
- Lynimpuls tåler spenning: 115kV~860kV (varierer avhengig av modell og jordingsbryter)
- Driftsmekanisme: Manuell (CS11, CS17D, CS14G-serien) eller elektrisk (CJ2-type)

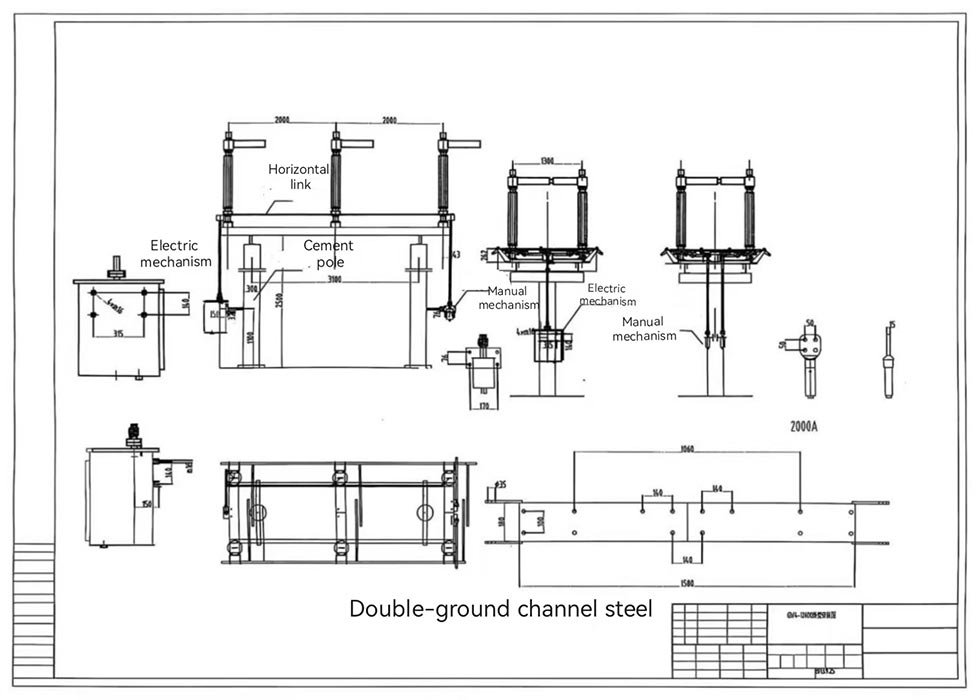

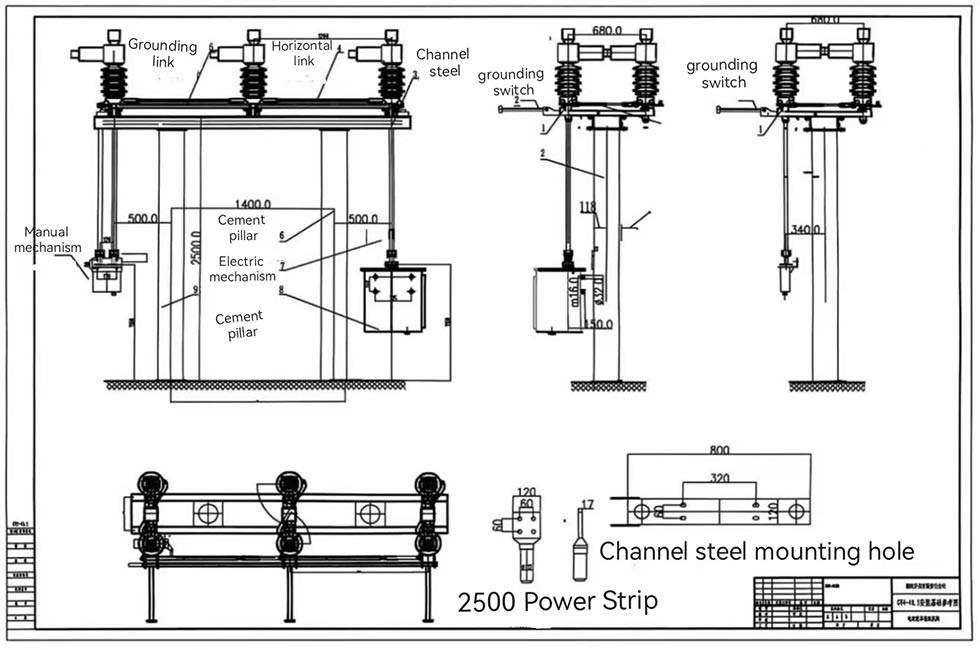

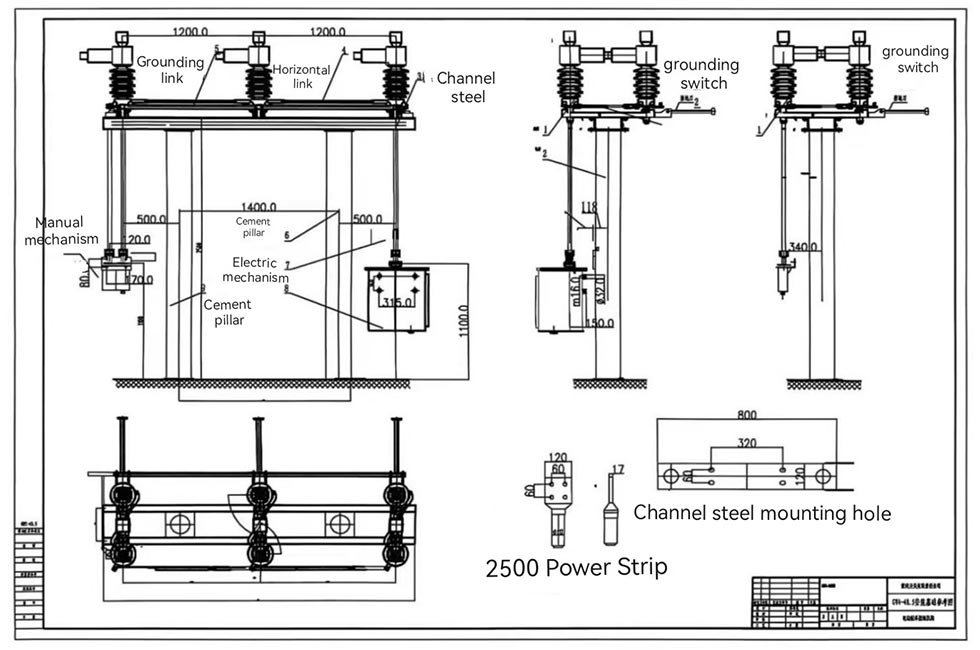

Produktets hovedstruktur

Isolasjonsbryter utendørs manuell motorisert bruker en dobbel-post håndtrykkstruktur. Hver fase består av en base, stolpeisolatorer, utgående terminaler og kontakter. De to stolpeisolatorene monteres parallelt med hverandre på lagerseter i begge ender av basen og vinkelrett på basen. Den ledende hoveddelen roterer omtrentlig 90° med stolpeisolatorene. Midtkontakten har en selvrensende roterende struktur, som fjerner støv og smuss fra kontakten under åpning og lukking, noe som sikrer pålitelig kontakt. De roterende delene bruker en forseglet, vedlikeholdsfri design, og transmisjonskomponentene bruker pinner i rustfritt stål og molybden disulfidholdige nylonforinger, som er korrosjonsbestandige og rustfrie.

Kjerneproduktfunksjoner

1. Høy pålitelighet

Kontaktfingrene bruker en ny type materiale med høy styrke, høy ledningsevne og høy elastisitet. De stoler på deres egen elastisitet for å klemme kontaktene, unngå kontaktfeil forårsaket av fjærkorrosjon og varmegløding. Denne ledende komponentstrukturen har oppnådd et nasjonalt bruksmodellpatent.

2. Tilpasningsevne for tøffe omgivelser

Kan tilpasses høyder ≤2000m, omgivelsestemperaturer -40℃ til +40℃, vindhastigheter ≤34m/s og seismisk intensitet ≤8 grader. Krypeavstand oppfyller kravene i klasse III eller IV i GB/T5582. Sterk motstand mot forurensning og ising (istykkelse ≤10 mm).

3. Doble driftsmoduser

Støtter både manuell og elektrisk drift, kan velges etter behov. Den manuelle mekanismen er enkel å betjene, mens den elektriske mekanismen (CJ2-type) drives av en vekselstrømsmotor via et reduksjonsgir, og tilbyr høy effektivitet og arbeidsbesparende ytelse.

4. Sikkerhetslås

Når den er utstyrt med en jordingsbryter, er den ledende hovedkretsen og jordingsbryteren pålitelig forriglet, og sikrer at jordingsbryteren ikke kan lukkes når hovedkretsen er lukket, og omvendt, forhindre utilsiktet drift.

5. Praktisk installasjon og vedlikehold

Fase-til-fase og vertikale koblingsstenger har en klemstruktur, og eliminerer behovet for pinner og sveising, noe som resulterer i høy installasjonseffektivitet. Roterende deler er vedlikeholdsfrie, noe som forenkler rutinen inspeksjoner og vedlikehold, reduserer langsiktige driftskostnader.

1. Fingerberøringsbase
2. Fingerberøring
3. Magnetisk låseplate
4. Bolt
5. Kontakt

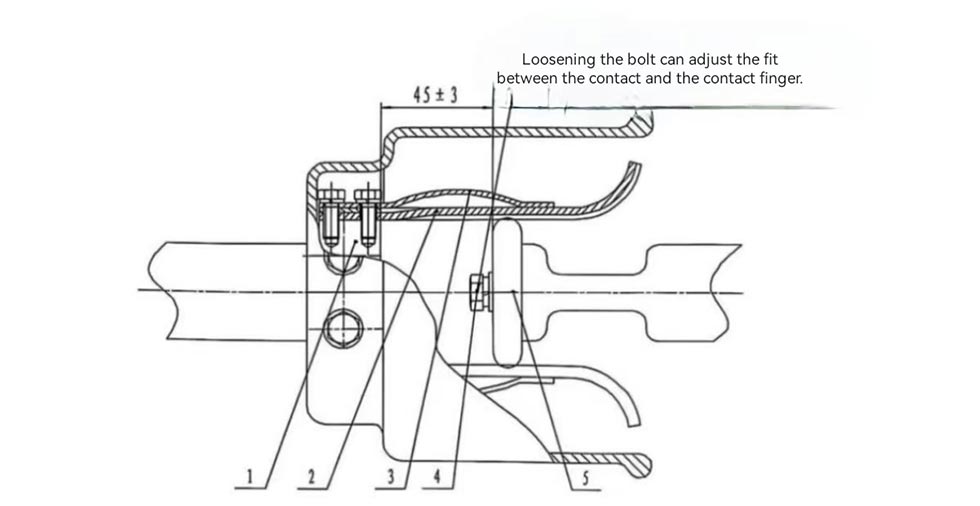

Figur 2 Skjematisk diagram over dominerende elektriske kontaktpunkter

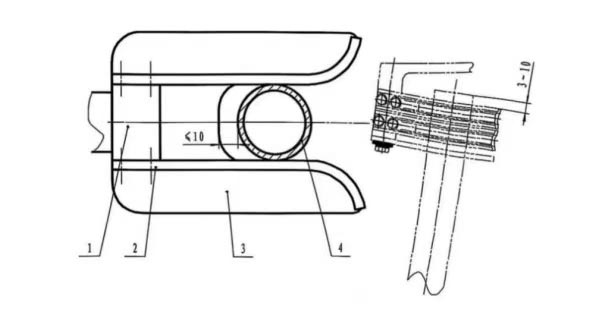

1. Jord knivens statiske kontakthode
2. Kontakt finger
3. Posisjoneringsplate
4. Jord knivrør
Figur 3 Skjematisk diagram av posisjonen til jordingsrøret og posisjoneringsplaten

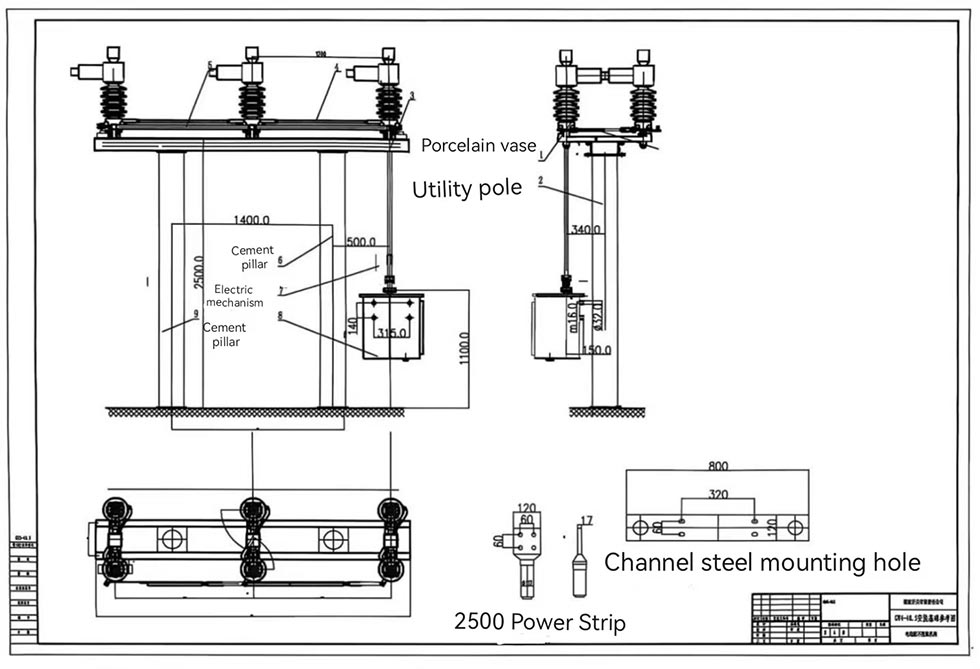

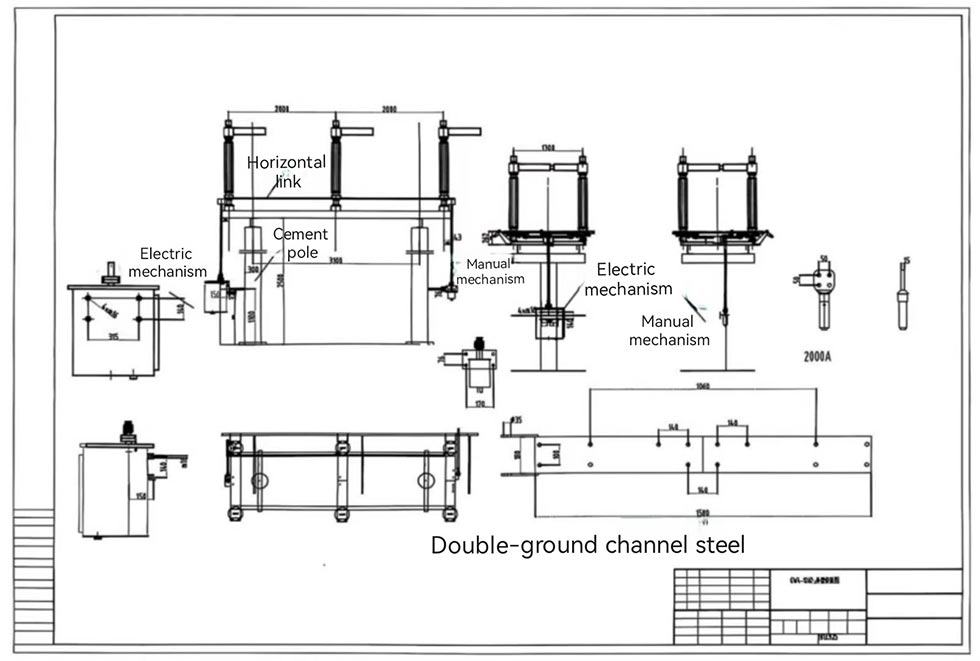

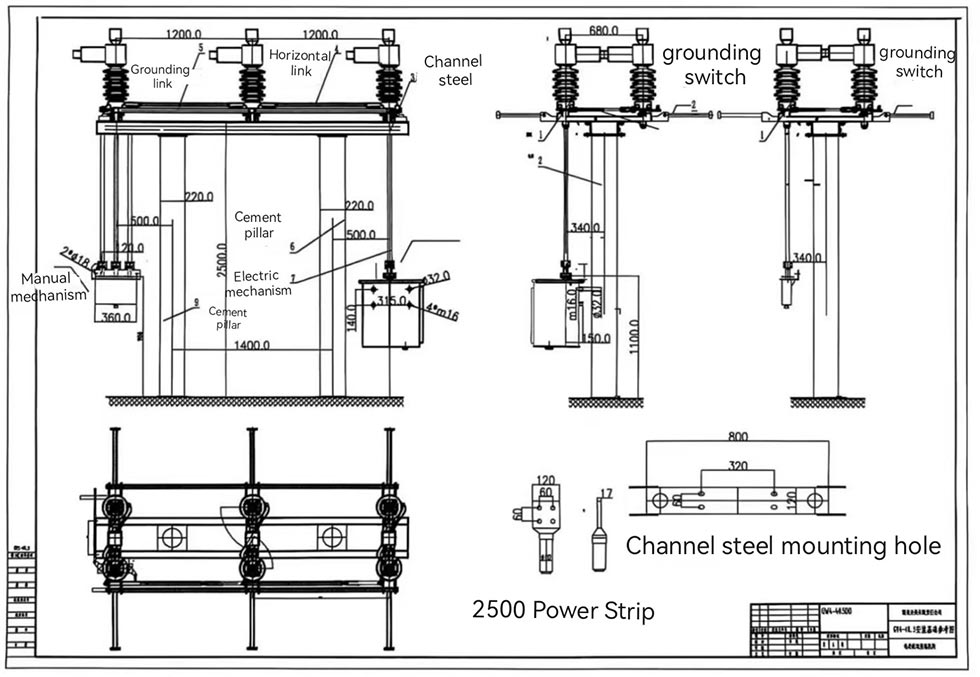

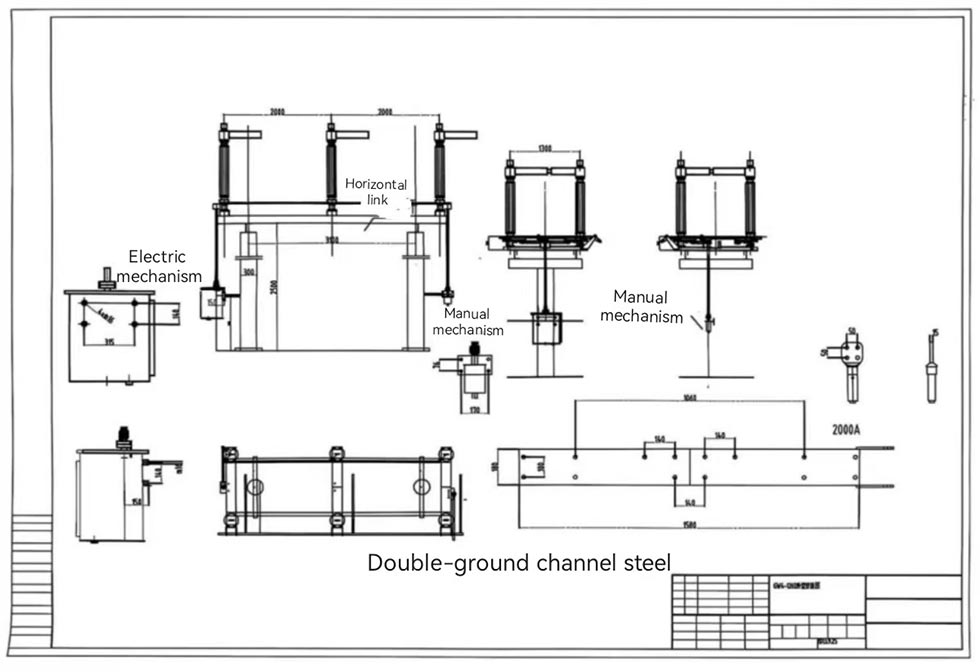

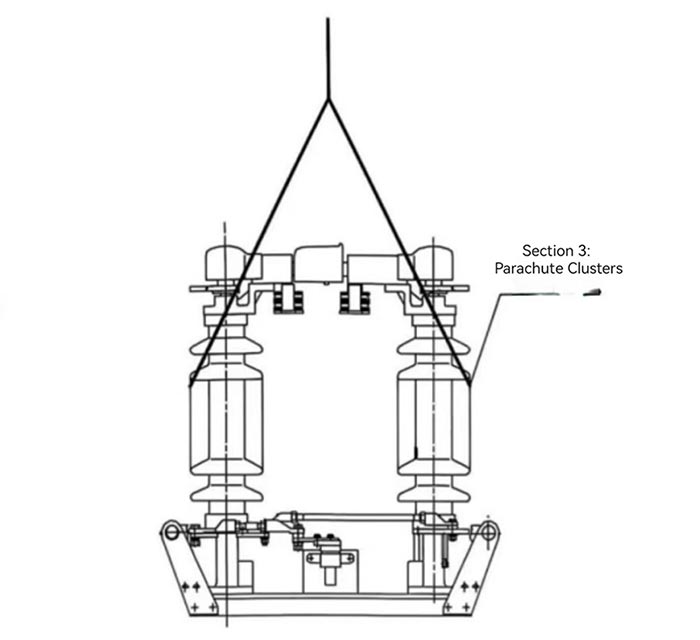

Figur 4 Heisediagram

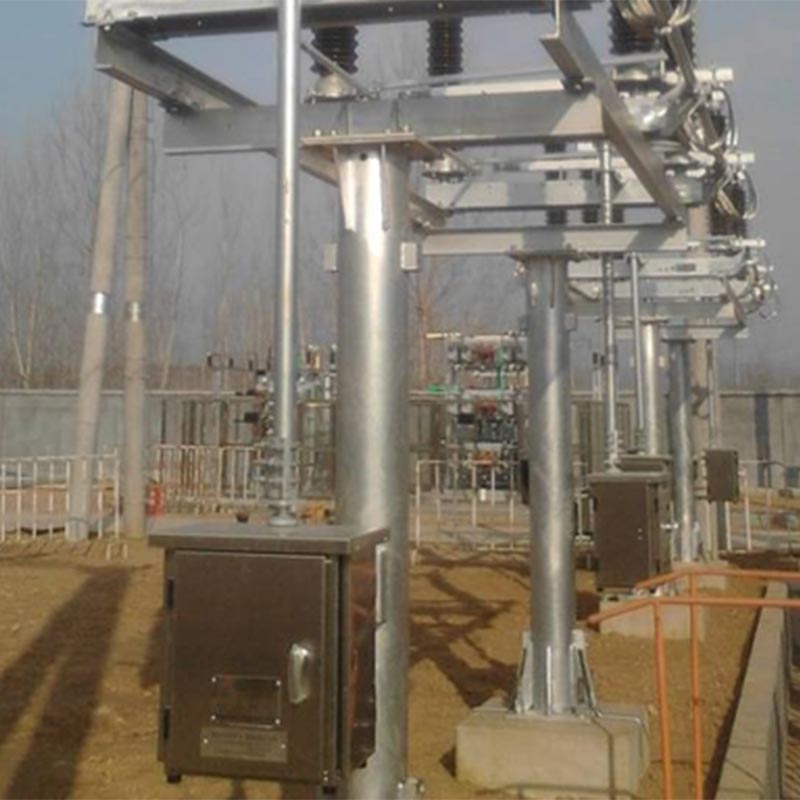

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Applikasjonssak fra den virkelige verden

Kasusstudie: High-Altitude Power Grid Project i Vest-Kina

Et kraftnettselskap i det vestlige Kina gjennomfører et 110kV overføringslinjeoppgraderingsprosjekt. Ligger ved en høyde på 1800m, opplever prosjektet en gjennomsnittlig årlig temperatur på -15℃ til 25℃, hyppig sterk vind, og kraftig snøfall om vinteren. Prosjektet valgte Usune GW4(A)-126(D)(W)/1250 frakoblingsbrytere (utstyrt med CJ2 elektriske betjeningsmekanismer og jordingsbrytere). I løpet av de siste tre årene har produktet vist seg utmerket miljøtilpasningsevne, uten isolatorskader eller kontaktoveroppheting. Åpning og lukking driften er jevn, og den kan fortsatt fungere normalt selv med 8 mm isakkumulering om vinteren, noe som sikrer stabil drift av strømnettet. Som produsent ga Usune installasjonsveiledning på stedet og regelmessig vedlikeholdstjenester for prosjektet, som får stor ros fra kunden.

FAQ

Q1: Hva skal jeg gjøre hvis det manuelle driftsmomentet til Usune utendørs frakoblingsbryter øker under bruk?

A1: Hovedårsaken til det økte manuelle driftsmomentet er at smøreoljen i de roterende delene av girsystemet har tørket ut, blitt skittent, eller akseltappene er rustet, noe som fører til økt overføring motstand. Løsning: Stopp først driften. Etter å ha bekreftet at skillebryteren er i åpen posisjon og høyspentledningen er jordet, demonter de roterende delene, rens bort oppsamlet smuss og rust, og påfør en passende mengde smøremiddel. Hvis problemet vedvarer, kontakt Usunes ettersalgsserviceteam for profesjonell reparasjon. Usune-fabrikken har profesjonelt reparasjonspersonell og reservedeler for å gi rettidig støtte.

Q2: Kan Usune isolasjonsbryter utendørs manuell motorisert brukes i områder med alvorlig kjemisk korrosjon? Hvis ja, hvilke forholdsregler bør tas?

A2: Den kan brukes i områder med mild til moderat kjemisk korrosjon. Viktige forholdsregler: 1. Informer leverandøren av korrosjonsnivå av miljøet ved bestilling. Usune vil tilpasse anti-korrosjonsbehandling (som for eksempel hot-dip galvanisering av armerte stålkomponenter og utvalg av spesielle anti-korrosjonsisolatorer); 2. Rengjør regelmessig overflaten av isolatorer og ledende deler for å fjerne etsende stoffer; 3. Forkort den rutinemessige inspeksjonen syklus, med fokus på å sjekke kontaktflaten og isolatorens tilstand, og skift ut skadede deler umiddelbart. For områder med alvorlig kjemisk korrosjon, kontakt Usunes tekniske avdeling for skreddersydde løsninger.
