Hvorfor er ringhovedenhet med effektbryter det beste valget for moderne strømdistribusjon?

Artikkel sammendrag

Med den kontinuerlige oppgraderingen av urbane strømnett, ny energigenerering og industrielle strømforsyningssystemer, har kompakte, intelligente og lite vedlikeholdsfrie mellomspenningsbrytere blitt et uunnværlig kjerneutstyr for kraftdistribusjonsteknikk. DeRing Hovedenhet med effektbryter, representert av XGN15-serien SF6 luftisolert ringhovedenhet, har gradvis erstattet tradisjonelle voluminøse brytere på grunn av dets lille fotavtrykk, stabile ytelse og sterke skalerbarhet. Denne bloggen tar produktene produsert avZhejiang Usune Electric Co., Ltd.som kjernen, introduserer produktfunksjoner, komplette tekniske parametere, intern struktur, driftsspesifikasjoner, applikasjonsscenarier og støttetjenester.

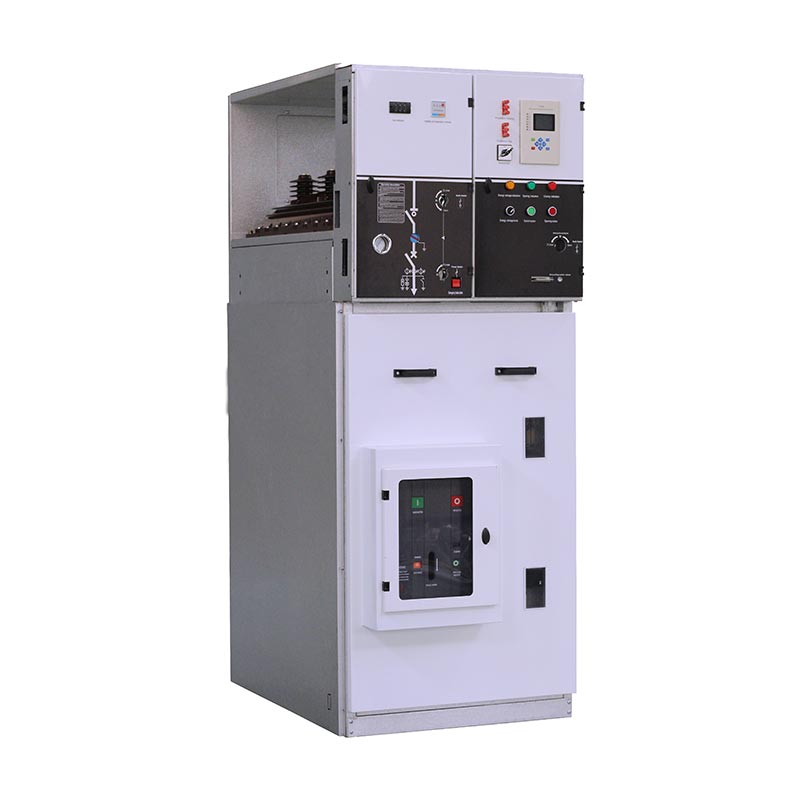

1. Oversikt overRing Hovedenhet med effektbryter

De Ring Hovedenhet med effektbryterer et metallkapslet modulært bryterutstyr spesielt utviklet for 12kV til 36kV mellomspenningsstrømdistribusjonssystemer. Ved å ta i bruk avansert SF6 svovelheksafluorid-lastbryter og luftisolasjonsteknologi, integrerer den kretsbryting, beskyttelse, overvåking og forriglingsfunksjoner i ett skap. Utviklet og produsert selvstendig avZhejiang Usune Electric Co., Ltd., XGN15-serien har kompakt layout, fleksibel drift og pålitelig mekanisk forrigling.

Forskjellig fra konvensjonelle koblingsskap, er denne ringhovedenheten designet for automatisering av kraftdistribusjon. Den reduserer betraktelig vanskeligheten med konstruksjon på stedet og senere vedlikehold, og er egnet for ulike trange installasjonsrom. Støttet av selskapets komplette FoU-, produksjons- og testsystem, samsvarer hver produksjonskobling strengt med internasjonale standarder, noe som sikrer langsiktig stabil drift av produkter i komplekse kraftdistribusjonsmiljøer. Det har blitt mye promotert innen renovering av strømnett i byer og på landsbygda, industriell og sivil strømforsyning, ny energi og andre felt i inn- og utland.

2. Kjernefordeler og produktfunksjoner

Ringens hovedenhet med effektbryterskiller seg ut i mellomspenningsmarkedet med flere kjernestyrker. Kombinert med uavhengig FoU-teknologi og optimert design, er dens viktigste fordeler oppsummert som følger:

•Diversifisert hovedbryterkonfigurasjon: Utstyrt med egenprodusert SF6-lastbryter som standard, som har lang levetid, stabil drift og lave vedlikeholdskostnader. Brukere kan også velge å installere vakuumbrytere for å forbedre bruddkapasiteten og sikkerhetsnivået, tilpasset ulike kraftfordelingskrav.

•Dobbel drift og intelligent oppgradering: Støtt både manuelle og elektriske driftsmoduser for å møte ulike driftsvaner på stedet. Den kan matches med FTU- og RTU-enheter for å realisere fjernkontroll, fjernsignalering, fjernmåling og fjernjustering, fullt ut oppfylle de "fire eksterne" kravene til distribusjonsautomatisering og realisere intelligent nettstyring.

•Avansert overvåkings- og beskyttelsesteknologi: Innebygde høypresisjonssensorer og beskyttelsesreleer, som kan overvåke utstyrets driftsstatus i sanntid, raskt reagere på feil og effektivt beskytte sikkerheten til kraftdistribusjonssystemer og operatører.

•Lett og utvidbar struktur: Vedtar optimalisert monteringsplan, som er praktisk for transport, heising og installasjon. Den modulære designen støtter fri kombinasjon og senere kapasitetsutvidelse, og takler fleksibelt markedets skiftende kraftbehov.

•Høy sikkerhet og kompakt størrelse: Luftisolasjonsstruktur + pålitelig mekanisk låseenhet, som effektivt forhindrer feilbetjening. Den lille skapstørrelsen sparer gulvplass, som er det foretrukne utstyret for nettstasjoner og distribusjonsrom med begrenset plass.

3. Strenge arbeidsforhold

For å sikre stabil og sikker drift avRing Hovedenhet med effektbryter,utstyret har klare krav til driftsmiljøet. Alle produkter er testet i henhold til følgende standarder:

1.Maksimal høyde: ≤1000m

2.Omgivelsestemperaturområde: -35℃ ~ 45℃, maksimal temperaturforskjell skal ikke overstige 25℃

3. Fuktighetsstandard: Gjennomsnittlig daglig relativ fuktighet ≤95%; Gjennomsnittlig månedlig relativ luftfuktighet ≤90 %

4. Seismisk motstand: Tilpass til seismisk intensitet på 8 grader og lavere

5. Krav til stedet: Ingen alvorlige vibrasjoner, støt, åpen ild, kjemisk korrosjon og eksplosjonsfare

Vennligst bekreft miljøet på stedet før installasjon for å forlenge levetiden til utstyret og unngå driftsfeil.

4. Fullfør tekniske parametere

Tabellen nedenfor viser alle standard tekniske parametere for XGN15-serienRing Hovedenhet med effektbryter, som dekker 12kV, 24kV og 36kV tre vanlige spenningsnivåer, for din anskaffelses- og ingeniørdesignreferanse:

5. Konfigurasjon og dimensjoner for kabinett

DeRing Hovedenhet med effektbryterstøtter flere skaptyper og fleksibel komponentkonfigurasjon. Ulike skapkropper har tilsvarende størrelsesstandarder for 12kV, 24kV og 36kV systemer, som vist i tabellen nedenfor:

6. Intern struktur og driftsmekanisme

6.1 Overordnet skapstruktur

Skapet tilRing Hovedenhet med effektbryterer delt inn i øvre og nedre uavhengige enheter, med tydelig skillevegg og sterk sikkerhet:

1. Samleskinnerom: Plassert i øvre del av skapet går hovedskinnen gjennom hele koblingsapparatgruppen for å realisere kraftoverføring mellom skap.

2. Hovedbryterrom: Utstyrt med epoksyharpiksinnkapslet SF6-lastbryter, med observasjonshull og valgfri SF6-gasstetthetsmåler.

3.Kabelrom: Romslig plass for kabelledninger, som kan utstyres med lynavleder, strømtransformator og annet tilbehør. Bunnplaten og skapdøren er avtakbare for enkel kabelinstallasjon.

4.Operasjonsmekanisme og lavspentkontrollrom: Utstyrt med mekanisk forrigling, posisjonsindikator, hjelpekontakter, utløserspole og andre komponenter, som støtter ulike kontrollsløyfer og måleinstrumenter.

XGN15 V-modulring-hovedenheten er sammensatt av vakuumbryter, SF6-kretsbryter, forriglingsmekanisme og jordingsbryter. Installasjonsmetodene er frontfast og sidemontert. Strømbryteren og lastbryteren kan låses for å forhindre feilbetjening.

6.2 To typer driftsmekanismer

•Type K (dobbeltfunksjon enfjærmekanisme): Lastbryteren betjenes uavhengig av spak eller motor; jordingsbryteren drives av trykkfjær og betjenes av en separat spak.

•Type A (dobbeltfunksjonsmekanisme med dobbel fjær): Lastebryteren tar i bruk fjærenergilagring, støttespak, motor eller knapputløsning. Jordingsbryteren betjenes av en uavhengig spak med fjærdrift.

7. Standard bruksanvisning

Alle operasjoner avRing Hovedenhet med effektbryterskal utføres med lukket skapdør. Operatører må følge den standardiserte prosessen:

7.1 Slå på drift

1. Bekreft at skapdøren er helt lukket, sett betjeningshåndtaket inn i det øvre hullet og roter 180° mot klokken til lyden som skiller bremsen høres, og jordingsbryteren er frakoblet.

2.Sett håndtaket inn i det nedre hullet og roter 180° med klokken til du hører lukkelyden. Indikatoren er i arbeidsstilling, og oppstartsoperasjonen er fullført.

7.2 Slå av drift

1.Sett håndtaket inn i det nedre hullet og roter 180° mot klokken for å kutte strømmen; hvis utstyrt med en knapp, trykk direkte på trip-knappen.

2. Sjekk at live-displayet er helt slukket for å bekrefte at kabelrommet er strømløst. Sett håndtaket inn i det øvre hullet og roter 180° med klokken for å lukke jordingsbryteren. Skapdøren låses opp, og avslåingen er fullført.

Merk: Kontroller SF6-trykkmåleren før hver bytteoperasjon for å sikre at utstyret fungerer innenfor det normale trykkområdet.

8. Transport, lagring og daglig vedlikehold

8.1 Transport og lagring

•Når skapet er festet på bunnplaten, kan det transporteres med gaffeltruck; ellers, bruk integrert heis. Utstyret skal holdes vertikalt under transport og skal ikke veltes.

•Skilleskapet skal ikke lagres utendørs over lengre tid for å unngå fuktighet, støv og korrosjon.

8.2 Vedlikeholdsregler

1.Utstyret er vedlikeholdsfritt innen 3 år under normale driftsforhold, og fjærdriftsmekanismen trenger ikke smøring.

2. Den vanlige vedlikeholdssyklusen er 1 år. Vedlikeholdsinnholdet inkluderer stramming av alle elektriske koblinger, støvsuging og inspeksjon av interne komponenter.

3. Utfør lukke- og åpningstester for alle brytere og jordingsbrytere regelmessig, og test den elektriske sløyfen for å sikre fleksibel drift.

4. Inspiser og feilsøk relébeskyttelsesenheter før de settes i drift.

9. Leveringsdokumenter og ordreretningslinjer

9.1 Vedlagte dokumenter og tilbehør

Hvert sett medRing Hovedenhet med effektbryterleveres med komplette materialer: Produktsertifikat, bruksanvisning, konstruksjonstegninger og ett sett med spesialbetjeningshåndtak.

9.2 Bestillingsinformasjon kreves

Kunder må oppgi følgende informasjon når de bestiller: Hovedkretsdiagram, installasjonsplan for bryterutstyr, komponentmodell, skjematisk hjelpesløyfe og andre spesielle tekniske krav, for å sikre at produktene er nøyaktig tilpasset.

10. Selskapets styrke:Zhejiang Usune Electric Co., Ltd.

Zhejiang Usune Electric Co., Ltd. ble grunnlagt i 2011 og ligger i Yueqing Economic Development Zone, en kjent elektrisk produksjonsbase i Kina. Selskapet har en registrert kapital på 8 millioner amerikanske dollar, et moderne produksjonsverksted på 4300㎡ og mer enn 100 profesjonelle ansatte. Etter år med utvikling har den bygget tre kjerneproduksjonslinjer: produksjonslinje for lav- og mellomspenningsbryter, produksjonslinje for høyspenningsbryter og produksjonslinje for epoksyharpiksinjeksjon.

Selskapet integrerer FoU, produksjon og salg, med en komplett produktmatrise som dekker høy- og lavspenningsbryterutstyr, transformatorer, gjensidige induktorer, høyspentbrytere og brytertilbehør. Den har bestått ISO 9001, ISO 14001 og ISO 45001 sertifiseringer, og har blitt en kvalifisert leverandør av State Grid Corporation of China og China Railway Construction Corporation. Med mer enn 14 års bransjeerfaring har selskapet et erfarent FoU-team og strengt QC-system, som støtter OEM-tilpasning. Den konvensjonelle produksjonssyklusen kontrolleres innen 15-20 dager, og alle produktene er utstyrt med komplette testrapporter for å garantere pålitelig kvalitet.

11. Typiske prosjektreferanser

DeRing Hovedenhet med effektbryterhar blitt brukt i mange nøkkelprosjekter i inn- og utland, og samlet rik ingeniørerfaring:

•Aerospace lansering prosjekter

•Huaneng Group kjemiske anlegg og kraftstasjonsprosjekter

•Kjernekraftverk, vannkraftstasjoner og oljelagre

•Urbane boligsamfunn, kommersielle komplekser og naturskjønne steder som støtter kraftdistribusjon

•318 National Highway, jernbaner, tunneler og andre strømforsyningsprosjekter for transport

Stabil produktytelse og gjennomtenkt ettersalgsservice har vunnet enstemmig ros fra ingeniørentreprenører og sluttbrukere.

12. Vanlige spørsmål for kunder

Q1: Er du en produsent eller handelsselskap?

A: Vi er en profesjonell direkte fabrikk. AlleRing Hovedenhet med effektbryterog andre elektriske produkter er uavhengig produsert, med konkurransedyktige fabrikkpriser.

Q2: Hvor lenge kan jeg få tilbudet etter å ha sendt forespørsel?

A: Salgsteamet vårt vil gi et formelt tilbud innen 24 timer etter å ha mottatt din detaljerte etterspørsel.

Q3: Kan vi tilpasse logoen og utseendet til produktene?

A: Ja, vi støtter OEM- og ODM-tjenester, og kan skrive ut kundelogoer og firmainformasjon på skapet etter behov.

Q4: Hva er standard produksjonstid?

A: Leveringstiden bestemmes av bestillingsmengden. Normalt kan varene leveres innen 15-20 dager etter mottak av depositum.

Q5: Hva er kvalitetskontrollprosessen din?

A: Vi implementerer fullprosessinspeksjon fra råvarer, tilbehør til ferdige produkter. Alt utstyr vil gjennomgå rutinemessige fabrikktester før levering, med flere testrapporter.

Q6: Hvordan løse produktkvalitetsproblemer etter salg?

A: Hvis det oppstår et kvalitetsproblem, vennligst send bilder eller videoer til oss. Vårt tekniske team vil legge frem en målrettet løsning innen 1-3 dager.

Q7: Hva er produktgarantiperioden?

A: Vi tilbyr en 12-måneders garantiservice fra leveringsdatoen.

Q8: Hvorfor velge oss som din leverandør?

A: Vi har 14+ års yrkeserfaring, sterke FoU- og tilpasningsevner, streng kvalitetskontroll, stabil leveringssyklus og komplette testrapporter, som gir one-stop strømdistribusjonsutstyrsløsninger.

13. Sammendrag & samarbeidsinvitasjon

Som et kjerneutstyr for moderne mellomspenningsringnettverks strømforsyningRing Hovedenhet med effektbryterintegrerer kompakt struktur, intelligent funksjon, lite vedlikehold og høy sikkerhet, som perfekt tilpasser seg utviklingstrenden av urbant smartnett, ny energikraftproduksjon og industriell kraftdistribusjon. Støttet av sterk FoU-styrke, standardiserte produksjonslinjer og perfekt kvalitetskontrollsystem,Zhejiang Usune Electric Co., Ltd.tilbyr høykvalitets, tilpassbare ringhovedenheter og et komplett sett med støttetjenester for globale kunder.

Enten du er engasjert i kraftprosjektering, engrossalg av elektrisk utstyr, bygging av nye energiprosjekter eller renovering av urbane nett, kan produktene våre dekke dine mangfoldige anskaffelses- og ingeniørbehov. Hvis du vil vite mer om produktparametere, tilpassede ordninger, tilbud og prosjektsamarbeidsdetaljer, vennligst kontaktkontakt oss. Vårt profesjonelle internasjonale salgs- og tekniske team vil svare deg i tide, gi gratis prøvestøtte og profesjonell teknisk veiledning, og ser frem til å etablere langsiktige vinn-vinn-samarbeidsforhold med partnere over hele verden.
