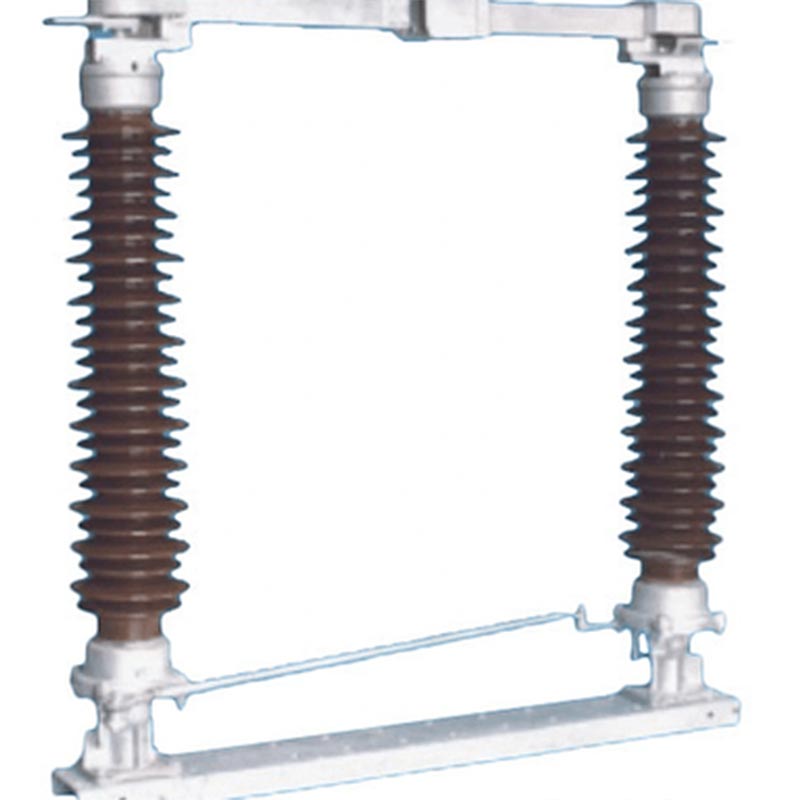

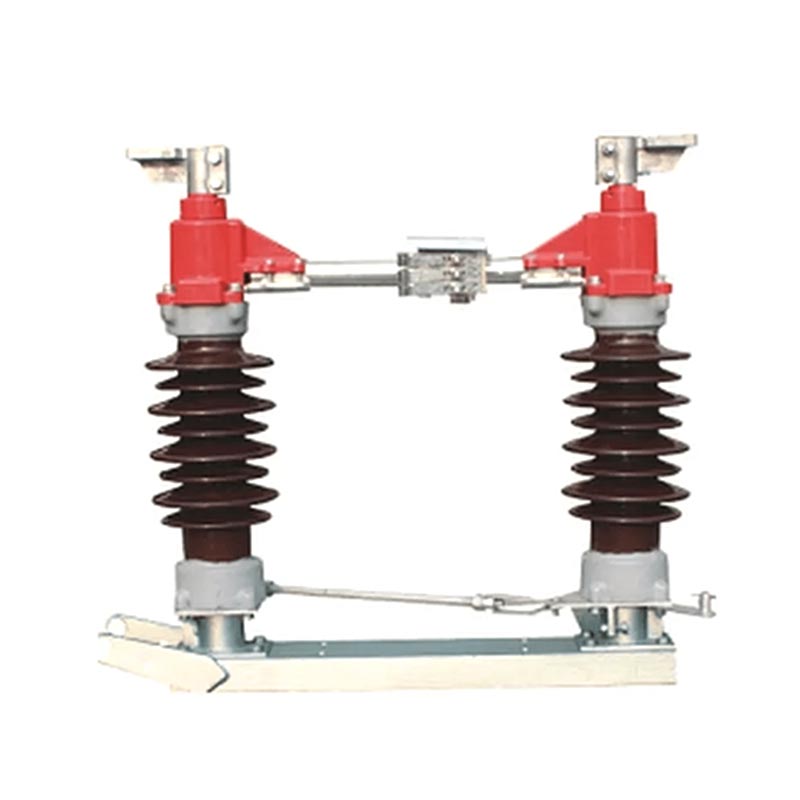

Usune GW4-serien utendørs understasjonsfrakoblingsbryter er et kjerneprodukt som er uavhengig utviklet og produsert av Usune. Den er egnet for AC-kretser med en nominell frekvens på 50Hz og en nominell spenning på 35kV til 170kV. Den brukes først og fremst for åpning og lukking av kretser under ubelastede forhold, og er en uunnværlig sikkerhet komponent i kraftoverførings- og distribusjonssystemer. Det kan også tjene som en grunnleggende enhet for derivatprodukter i samme serie, og tilbyr sterk utvidelsesmuligheter for å møte ulike prosjektbehov.
Utendørs transformatorstasjons frakoblingsbryter tar i bruk en horisontal roterende bryterstruktur, med stabil mekanisk ytelse, høyt isolasjonsnivå, sterk forurensningsmotstand og praktisk installasjon og vedlikehold. Den isolerer effektivt strømforsyninger, sikrer sikkerheten ved vedlikehold av elektrisk utstyr, og fullfører tomgangssvitsjeoperasjoner, noe som gjør den egnet for ulike tøffe utendørsmiljøer som høye høyde, lav temperatur og kraftig forurensning.
1. Strømisolering: Kobler effektivt utstyret fra strømnettet, og sikrer vedlikeholdssikkerhet
personell og utstyr;
2. Langsiktig belastningskapasitet: Kan stabilt bære nominell belastningsstrøm i lengre perioder, og sikrer kontinuerlig strøm
forsyning;
3. No-Load Switching: Fullfører tomgangskobling av ubelastede ledninger og transformatorer, samt samleskinnekobling
drift, møte de fleksible tilpasningsbehovene til strømnettet;
4. Jordingsbeskyttelse: Kan konfigureres med en jordingsbryter etter behov for å oppnå pålitelig kretsjording,
ytterligere forbedre driftssikkerheten.
For å sikre produktkvalitet og driftssikkerhet, følger Usune GW4-serien strengt internasjonalt autoritative standarder, inkludert IEC 62271-102 "Høyspent AC-frakoblingsbrytere og jordingsbrytere" og IEC 60694 "Generelle tekniske betingelser for høyspenningsbryter- og kontrollutstyr". Fabrikken implementerer en streng kvalitetskontrollprosess. Hvert produkt gjennomgår omfattende ytelsestesting før det forlater fabrikk for å sikre at alle parametere oppfyller standardkravene.
Produkttekniske parametere Usune GW4-serien inkluderer flere modeller som GW4(A)-35(D)(W), GW4(A)-126(D)(W), og GW4(A)-170(D)(W), med nominelle strømmer fra 630A til 2500A, egnet for forskjellige spenningsnivåer og belastninger scenarier. Kjerne tekniske parametere (nøkkelindikatorer) er som følger:
| Modellserie | Nominell spenning (kV) | Merkestrøm (A) | Vurdert korttidsmotstandsstrøm (kA/s) | Lynimpuls tåler spenning (kV) | Hovedkretsmotstand (μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200–115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200–115 | 50 - 125 |
I tillegg er produktene utstyrt med CS11, CS17D og CS14G manuelle betjeningsmekanismer og CJ2 elektrisk driftsmekanismer. Hjelpebryterkonfigurasjoner er optimalisert i henhold til mekanismetypen for å sikre fleksibel og pålitelig drift.
Dobbeltforseglet design, akselsammenstillingen støttes av to radielle kulelagre, som effektivt forhindrer inntrenging av fuktighet, støv og skadelige gasser.
Mellomkontakten bruker en selvvirkende kontaktfinger, noe som eliminerer behovet for en fjær. Den er avhengig av seg selv elastisitet for å klemme kontakten, sikrer stabil kontakt og reduserer vedlikeholdskostnadene.
Den ledende hovedkretsen og jordingsbryteren er utstyrt med en låsemekanisme, som sikrer at jordingsbryteren kan ikke lukkes når hovedkretsen er lukket, og omvendt, og forhindrer feilbetjening.
Den fleksible koblingen inne i den utgående basen er godt festet til den ledende stangen og terminalplaten. Oljefri selvsmørende lagre sikrer jevn rotasjon og forlenger levetiden.
Usune har et profesjonelt FoU-team med mange års erfaring innen design av elektrisk høyspenningsutstyr. Den GW4-seriens ledende komponentstruktur har oppnådd et nasjonalt bruksmodellpatent. Kontaktfingeren bruker en nytt materiale med høy styrke, høy ledningsevne og høy elastisitet, og unngår problemer som fjærkorrosjon, redusert klemkraft på grunn av varmegløding, og økt kontaktmotstand.
GW4-serien har vært på markedet i mange år, med moden produksjonsteknologi og stabil ytelse. Roterende komponenter har en vedlikeholdsfri design, og transmisjonsdeler bruker sammenkoblede pinner av rustfritt stål med molybdendisulfidholdige nylonbøssinger. Stålkomponenter gjennomgår varmgalvanisering for å sikre jevn drift og langsiktig rustforebygging.
Som en profesjonell produsent følger Usune strengt internasjonale standarder i produksjonsprosessen. Den fabrikken har et omfattende kvalitetskontrollsystem som overvåker hele prosessen fra innkjøp av råvarer til produktmontering og testing. Produktene har bestått en rekke autoritative tester og sertifiseringer, og deres ytelse er anerkjent i bransjen.
Usune prioriterer kundetilfredshet, gir omfattende konsultasjon før salg, installasjonsveiledning og vedlikeholdstjenester etter salg. Produktene har lang levetid og lave vedlikeholdskostnader, og fabrikken gir omfattende ettersalgsstøtte for å møte kundenes bekymringer.
Usune GW4-seriens utkoblingsbryter for utendørs understasjon er designet for tøffe utendørsmiljøer, utstilling sterk miljøtilpasningsevne. Driftsforholdene må oppfylle følgende krav: høyde over havet 2000m; omgivelsestemperatur -40 ℃ til +40 ℃; vindhastighet ikke over 34m/s; seismisk intensitet som ikke overstiger 8 grader; ising tykkelse ikke overstiger 10 mm; fravær av tungt støv, kjemisk korrosjon, sterk vibrasjon og brannfarlige/eksplosive farer; og et plant installasjonsfundament. Hvis brukerens applikasjonsmiljø overstiger ovenstående krav, kan en tilpasset løsning forhandles med Usune.

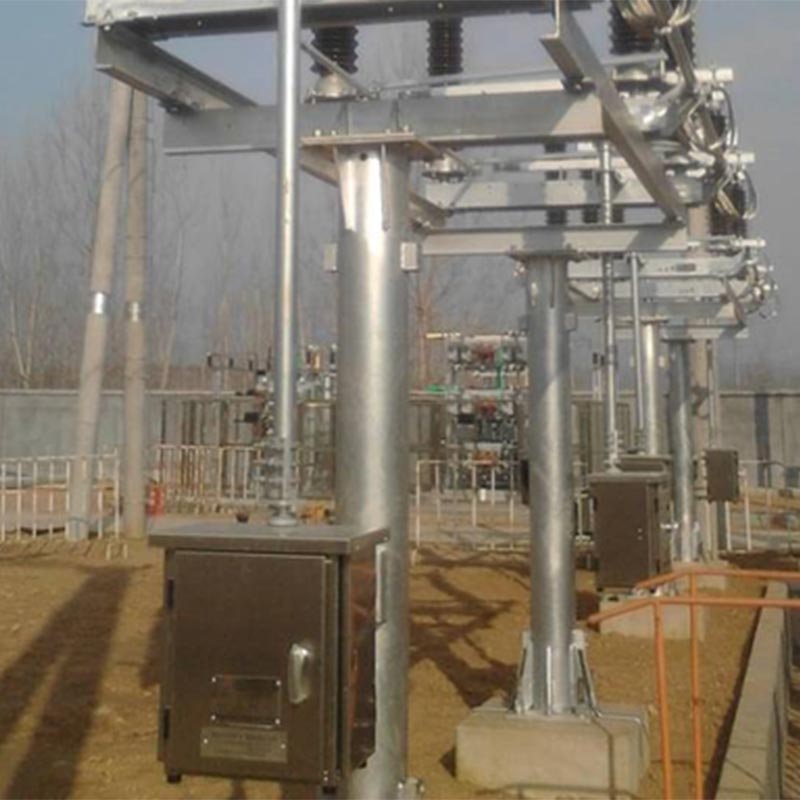

Prosjektnavn: Renovasjonsprosjekt for 110kV utendørs transformatorstasjon i Nord-Kina
Prosjektbakgrunn: Denne transformatorstasjonen ligger i en nord-kinesisk by, som opplever strenge vintre (minimum temperatur -35 ℃) og hyppig sterk vind. Den originale skillebryteren led av dårlig lav temperatur motstand, ustabil drift og høye vedlikeholdskostnader. Etter omfattende sammenligning, prosjektgruppen valgt Usune GW4-126(D)(W)/1250 Utendørs understasjonsfrakoblingsbryter. Usune leverte et komplett produkt suite og installasjonsveiledningstjenester.
Påføringsresultater: Produktet har fungert stabilt i 3 år etter igangkjøring, og viser utmerket lavtemperaturmotstand og vindmotstand. Åpnings- og lukkeoperasjonene er fleksible og pålitelige. Den selvrensende kontaktfunksjon forhindrer effektivt kontaktfeil forårsaket av støv- og snøakkumulering, og vedlikeholdsfri design reduserer den daglige vedlikeholdsbelastningen på nettstasjonen. Prosjekteieren høyt anerkjenner ytelsen og ettersalgsservicen til Usune-produkter og har signert et langsiktig samarbeid avtale med Usune, og utpeker den som den utpekte produsenten for påfølgende renoveringsprosjekter for transformatorstasjoner.
A1: Kontroller først visuelt om koblingsstangen er deformert, om skjøten er løs, og om klemmen er løs eller glir. En deformert koblingsstang må skiftes ut; løse ledd og klemmer må være strammes med en momentnøkkel i henhold til momentet spesifisert i håndboken (se tabell 5). Hvis manualen driftsmomentet øker betydelig, kan det skyldes uttørket smøremiddel på de roterende delene eller rust på akseltapp. Rengjør og smør de roterende delene for å sikre jevn drift.
A2: The product is designed to be maintenance-free, but regular inspection and maintenance are recommended to ensure long-term stable operation: A simple on-site inspection should be performed every 2 years; når ute av drift, maintenance should be performed every 5 years or every 2000 operations; en større overhaling bør utføres hver 10 år eller hver 5000. operasjon. Key maintenance points include: checking the integrity of mechanical parts and insulators, measuring the resistance of the main conductive circuit, checking bolt tightness, and testing the operating status of auxiliary switches and interlocking electrical components.
1. Fullstendighet i produktforsyningen: Hver Usune GW4-serie frakoblingsbryter og jordingsbryter som leveres leveres med installasjonstilbehør og betjeningsmekanismen bestilt av brukeren, sammen med et produktsertifikat, installasjons- og driftshåndbok, og tilbehørsliste for å sikre jevn installasjon og bruk.
2. Bestillingsinstruksjoner Ved bestilling, vennligst spesifiser: produktmodell, navn, merkestrøm, merkespenning, om en jordingsbryter er konfigurert (enkel jording/dobbel jording); type, modell og navn på operasjonen mekanisme; strømforsyning og spenningsklassifisering av den elektromagnetiske låsen (hvis noen); modell og styrespenning av elektrisk betjeningsmekanisme (hvis noen). Hvis spesielle tekniske dokumenter eller installasjonstilbehør er nødvendig, spesifiser ved bestilling.
1. Fingerberøringsbase
2. Fingerberøring
3. Magnetisk låseplate
4. Bolt
5. Kontakt
Figur 2 Skjematisk diagram over dominerende elektriske kontaktpunkter
1. Jord knivens statiske kontakthode
2. Kontakt finger
3. Posisjoneringsplate
4. Jord knivrør
Figur 3 Skjematisk diagram av posisjonen til jordingsrøret og posisjoneringsplaten
Figur 4 Heisediagram
Fabrikk, vi kan garantere at prisen vår er rimelig og konkurransedyktig.
Vanligvis siterer vi innen 24 timer etter å ha mottatt din forespørsel.
Ja, selvfølgelig godtar vi OEM.
Ledetiden avhenger av antall bestilte, normalt innen 15-20 dager etter mottak av betalingen.
Alle produkter vil bli inspisert med utgangspunkt i tilbehør, og vil bli utført med rutinetester før avreise fabrikken vår.
Ta bilder eller video av kvalitetsproblemene og send til oss for sjekk og bekreftelse, så lager vi en fornøyd løsning for deg innen 1-3 dager.
12 måneder fra leveringsdato.
● Vi har spesialisert oss på feltet i mer enn 14 år, og har et godt erfarent FoU-team som tar designet
og utviklingsarbeid for hvert prosjekt basert på kundens spesielle krav.
● Vi har ekstremt streng QC-prosedyre fra komponenter til ferdige produkter.
● Jevn produksjonsperiode innen 15-20 dager.
● Vi har et komplett sett med testrapporter for produkter.
● Ett-trinns løsning tilbys.
