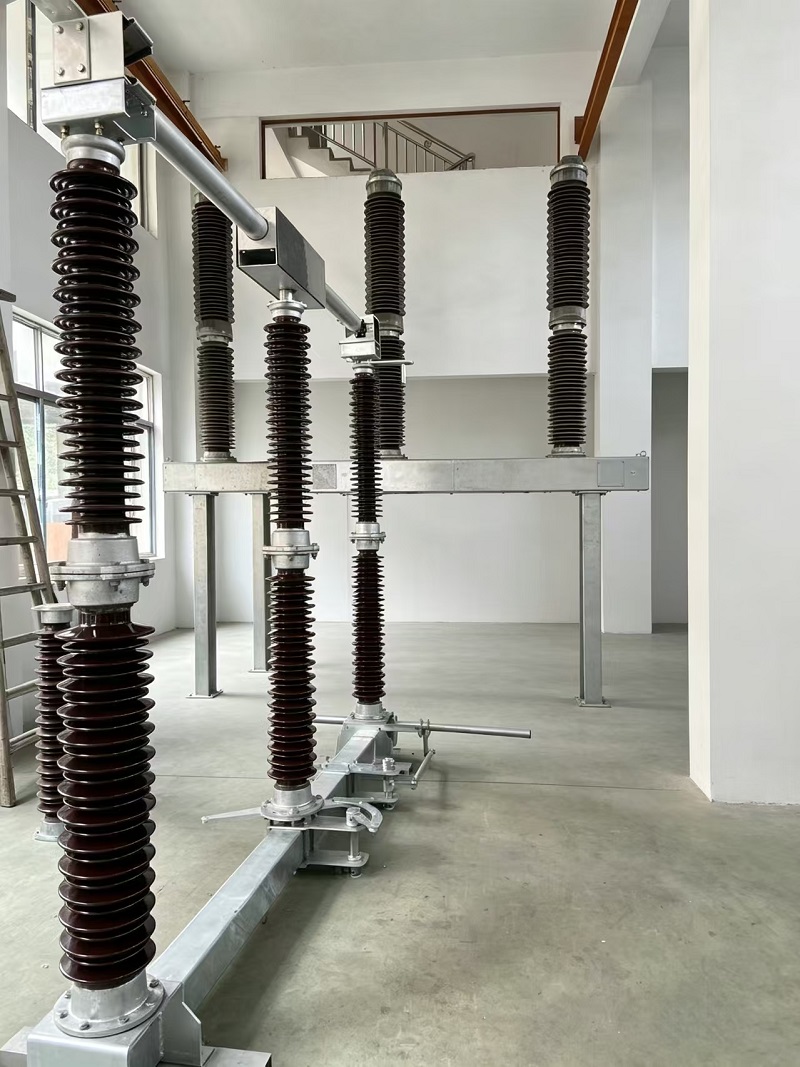

De220kV frakoblingsbryterer en høyspent utendørs isolasjonsenhet designet for 220kV AC kraftoverføringsstasjoner. Den brukes hovedsakelig til å isolere elektriske kretser, gi et synlig sikkerhetsfrakoblingspunkt og sikre sikker vedlikeholdsoperasjon for høyspentutstyr.
Som en profesjonell produsent av høyspenningsstasjonsutstyr i Kina, tilbyr vi pålitelige 220kV frakoblingsbryterløsninger med stabil elektrisk ytelse, sterk utendørs tilpasningsevne og samsvar med internasjonale standarder. Produktet er designet i henhold til IEC 62271-102-kravene og er mye brukt i kraftoverførings- og distribusjonssystemer.
Under normal drift vil220kV frakoblingsbryterfører merkestrøm kontinuerlig. Når vedlikehold er nødvendig, skaper det et klart synlig isolasjonsgap etter åpning, slik at operatører trygt kan inspisere og reparere nedstrøms elektrisk utstyr.
Frakoblingsbryteren er designet for tomgangsstrømbryteroperasjoner og fungerer sammen med effektbrytere og jordingsbrytere for å forbedre sikkerheten ved drift av nettstasjoner.
Den komplette 220kV frakobleren består av en trefaset hovedstruktur, støttende isolatorer, ledende system, stålbaseramme og motordrevet betjeningsmekanisme. Hver komponent er optimalisert for langsiktig utendørsdrift under høyspentforhold.
De ledende kontaktene er produsert ved bruk av sølvbelagte kobberlegeringsmaterialer med høy tetthet. Denne designen reduserer effektivt kontaktmotstanden, minimerer temperaturøkning under kontinuerlig drift, og forbedrer elektrisk ledningsevne og servicepålitelighet.
Støtteisolatorene er produsert med høykvalitets aluminaporselen eller valgfrie komposittmaterialer av silikongummi. Isolasjonsstrukturen gir utmerket elektrisk styrke og miljømotstand, og sikrer stabil drift i utendørs transformatorstasjoner.
Basisrammen har en varmgalvanisert stålkonstruksjon med sterk korrosjonsbestandighet. Den er egnet for langsiktig utendørs installasjon og bidrar til å opprettholde mekanisk styrke under forskjellige værforhold.
220kV utendørs frakoblingsbryter er utstyrt med en motordrevet betjeningsmekanisme, mens manuell nøddrift også er tilgjengelig. Mekanismeboksen er designet med en IP54-beskyttelsesgrad for å forbedre beskyttelsen mot støv og vanninntrenging.
Betjeningsmekanismen inkluderer hjelpekontakter som gir posisjonstilbakemeldingssignaler for fjernovervåkingssystemer. Dette gjør det mulig for operatører å kontrollere bryterstatus effektivt i moderne understasjoner.
Frakoblingsbryteren kan integreres med effektbrytere og jordingsbrytere for å forhindre feilbetjening. Sikkerhetslåsesystemet sikrer at:
| Produkttype | Utendørs høyspenningsbryter |
| Nominell spenning | 252kV |
| Nominell frekvens | 50 Hz |
| Nominell kontinuerlig strøm | 1250A / 2000A / 2500A |
| Korttidsmotstå strøm (3s) | 40kA / 50kA |
| Topp motstå strøm | 100kA / 125kA |
| Driftsmetode | Motordrevet drift med manuell nøddrift |
| Mekanisme Box Protection | IP54 |
| Gjeldende standard | IEC 62271-102 |
220kV frakoblingsbryteren er mye brukt i høyspente kraftoverføringssystemer, inkludert:
Med pålitelig isolasjonsytelse og sterk miljøtilpasningsevne, støtter dette utstyret sikker og stabil drift av moderne kraftsystemer.
220kV-frakoblingen er designet for utendørs installasjon og kan fungere pålitelig under ulike miljøforhold.
Produktet kan tilpasses i henhold til ulike prosjektkrav, inkludert isolasjonsløsninger, driftsmekanismer og miljøtilpasningsfunksjoner.
Som en erfaren Kina-produsent av høyspenningsstasjonsutstyr, fokuserer vi på å tilby pålitelige og tilpassede kraftoverføringsløsninger. Vår 220kV frakoblingsbryter kombinerer avansert strukturell design, slitesterke materialer og streng kvalitetskontroll for å møte de krevende kravene til moderne kraftsystemer.
Med samsvar med IEC-standarder, fleksible konfigurasjonsalternativer og profesjonell teknisk støtte, gir vår 220kV-frakobling en pålitelig løsning for sikker isolasjon og effektiv drift av høyspentstasjoner.
