Høyspenningsbryter

Usune GW8- og GW13-seriens høyspenningsfrakoblinger for nøytrale jordingssystemer for transformatorer er utendørs høyspent elektrisk utstyr spesielt utviklet for jordingssystemer for transformatornøytralpunkt. Egnet for 50Hz/60Hz AC systemer, er de tilgjengelige i 40,5 kV, 72 kV og 110 kV spenningsspesifikasjoner. Deres kjernefunksjon er å trygt bytte transformatorens nøytralpunkts tilkoblingstilstand under tomgangsforhold, oppfyller sikkerhetskravene for strøm bytte av systemdriftsmodus og vedlikehold av utstyr.

Produktmodeller og driftsmekanismer

1. GW8-serien: Kan utstyres med en elektrisk betjeningsmekanisme av CJ-typen eller en manuell betjeningsmekanisme av CS8-typen, egnet for nøytralpunktjordingsscenarier i konvensjonelle transformatorstasjoner.

2. GW13-serien: Kan utstyres med en CJ-type elektrisk betjeningsmekanisme eller en CS14-type manuell betjening mekanisme, som gir mer fleksibel drift og høyere pålitelighet.

Produktstruktur

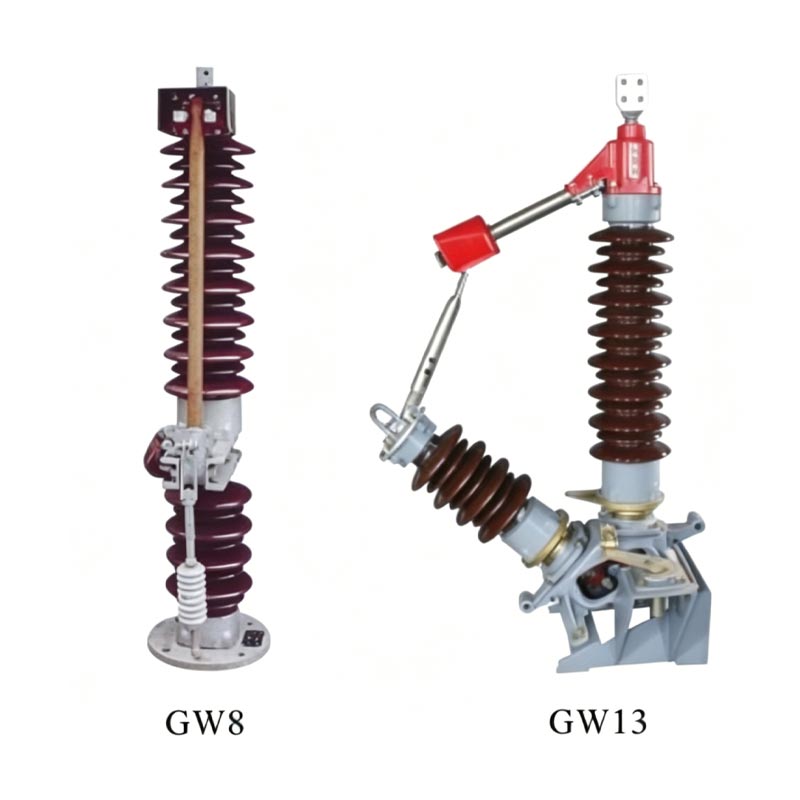

GW8- og GW13-seriens høyspenningsutkoblinger for transformatornøytrale jordingssystemer bruker en enpolet struktur, hovedsakelig sammensatt av en stangkropp og en betjeningsmekanisme.

1. Pole Body

Inkluderer en base, stolpeisolator, ledende arm, kontakter osv. Stolpeisolatoren gir pålitelig elektrisk isolasjon, den ledende armen og kontaktene danner den ledende hovedkretsen, og basen sikrer stabil installasjon.

2. Driftsmekanisme

Driver den ledende armen til å rotere via en kobling, og realiserer åpnings- og lukkevirkningen til frakobleren bryter. Nøyaktig posisjonering og stabil drift sikrer en tydelig og pålitelig frakobling etter åpning.

Produktegenskaper og fordeler

1. Høy sikkerhetsytelse

Bruker isolasjonsmaterialer av høy kvalitet og presisjonskontaktdesign, med utmerket isolasjonsstyrke og lysbueslukkende ytelse, som sikrer sikker tomgangskobling.

2. Fleksibel drift

Støtter både elektriske og manuelle driftsmoduser, tilpasset automatisk kontroll og manuell drift på stedet behov for ulike scenarier.

3. Sterk miljøtilpasningsevne

Designet spesielt for utendørs bruk, motstandsdyktig mot høye og lave temperaturer, fuktighet, korrosjon og forurensning, egnet for ulike tøffe utemiljøer.

4. Stabil og pålitelig drift

Strengt materialvalg og prosesskontroll, kombinert med et omfattende kvalitetsstyringssystem, resulterer i en lav feilrate og langsiktig stabil drift.

5. Enkel struktur og praktisk vedlikehold

Kompakt struktur, enkel installasjon og vedlikehold, som effektivt reduserer påfølgende drift og vedlikehold kostnader.

Søknadssak

Tilfelle 1: 220kV urban transformatorstasjon i Øst-Kina

En 220kV urban sentralstasjon i Øst-Kina bruker Usune GW8-110kV høyspenningsbryter for transformator Nøytralt jordingssystem for hovedtransformatoren. Denne transformatorstasjonen er ansvarlig for strømforsyningen til byen senter, som krever ekstremt høy utstyrspålitelighet og sikkerhet. Siden det ble tatt i bruk i 2022, har utstyret har fullført tusenvis av nøytralpunktsvekslingsoperasjoner. Under årlig vedlikehold og nett driftsmodusjusteringer, dens fleksible drift og pålitelige kontaktytelse har effektivt sikret personlig sikkerhet for vedlikeholdspersonell og stabil drift av strømnettet.

Kasusstudie 2: Nordvest vindpark transformatorstasjon

En stor vindmøllestasjon i Nordvest-Kina valgte Usune GW13-72kV høyspenningsutkoblinger for transformatorens nøytrale jordingssystem. Regionen har tøffe naturforhold, med store temperaturforskjeller, sterk vind og sandstormer, og stor høyde. GW13-seriens produkter, med deres utmerkede utendørs tilpasningsevne og korrosjon motstand, har fungert stabilt i over tre år, og samarbeider effektivt med vindkrafttransformatoren nøytralt jordingsbeskyttelsessystem for å sikre sikker og stabil drift av vindkraftproduksjonen system og jevn netttilkobling av elektrisitet.

Hoved tekniske parametere

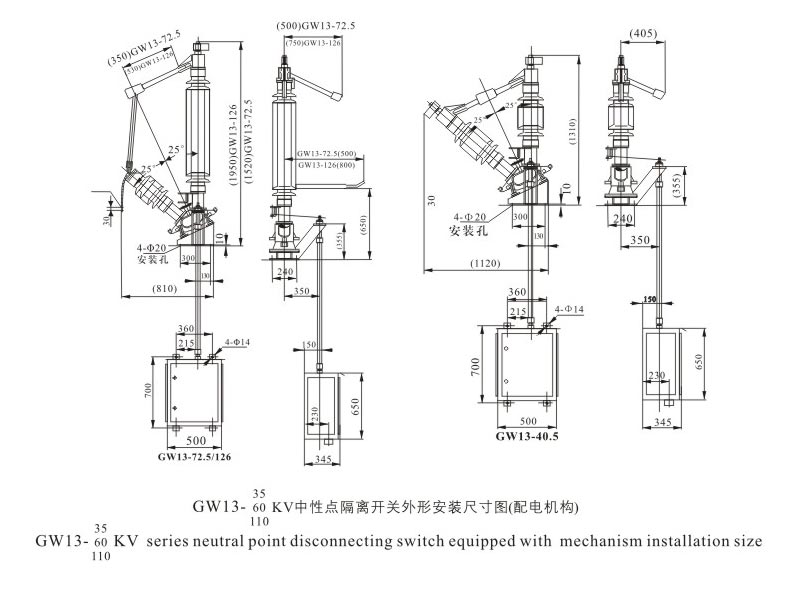

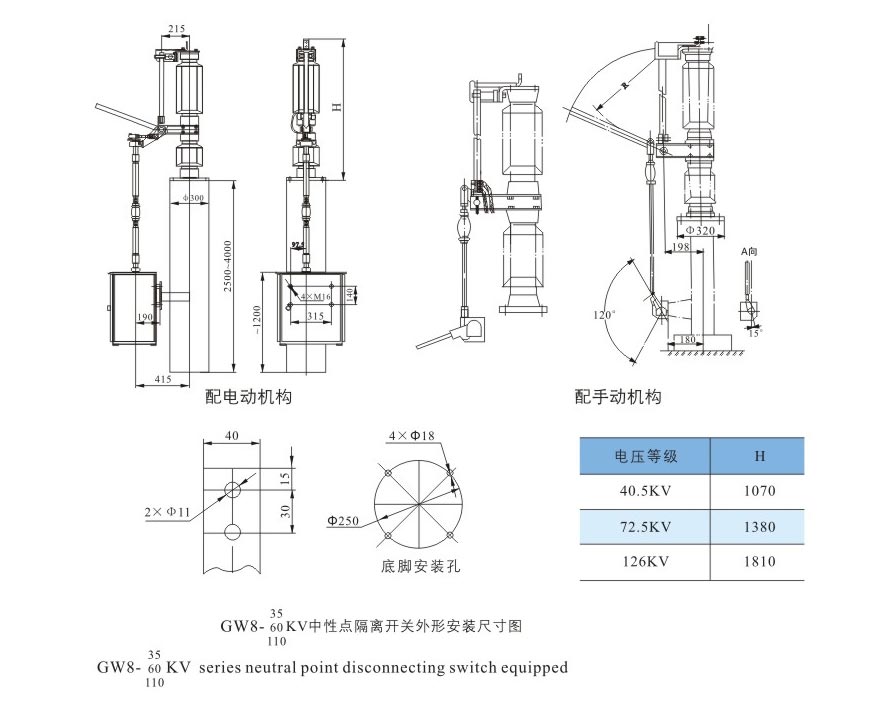

Ytre dimensjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hva er hovedforskjellene mellom Usune GW8- og GW13-seriens nøytralpunktsbrytere?

A: Kjerneforskjellen ligger i den matchende betjeningsmekanismen og noen strukturelle design. GW8-serien er utstyrt med en CJ-type elektrisk mekanisme eller en CS8-type manuell mekanisme; GW13-serien er utstyrt med en CJ-type elektrisk mekanisme eller en CS14-type manuell mekanisme. Strukturelt har den en optimalisert roterende kontakt design, som tilbyr forbedrede selvrensende evner og bedre egnethet for tøffe utendørsmiljøer.

Spørsmål 2: Kan Usune nøytral jordingsbrytere brukes i områder med høy høyde og høy temperatur?

A: Ja. Denne serien er designet spesielt for utendørs bruk, med sterk miljøtilpasningsevne. Den kan fungere normalt i høyder ≤1000m (høyere høyder kan tilpasses) og i temperaturer fra -40℃ til +40℃. Det har utmerket fuktmotstand, forurensningsbestandighet og korrosjonsbestandighet. Spesiell anti-korrosjon og anti-ising behandlinger kan gis i henhold til brukerens krav.

Konklusjon

Usune GW8- og GW13-seriens transformatorer (høyspenningsfrakobling for transformator nøytralt jordingssystem) er høykvalitetsprodukter som integrerer avansert teknologi, pålitelig kvalitet og utmerket ytelse. Som en profesjonell produsent og leverandør i Kina, Usune følger alltid prinsippene om kvalitet først og kunden først og fremst, gir trygge, pålitelige og effektive løsninger for høyspent elektrisk utstyr for globale kraftsystemkunder. Blant dem har nøytralpunkt jordingsbryterprodukter fått stor utbredelse anerkjennelse og tillit fra kraftindustrikunder på grunn av deres rike praktiske brukserfaring og omfattende ettersalgsservice.
