110kv 1250a 2000a skillebryter

110kV 1250A 2000A skillebryter er et trefaset AC 50Hz utendørs høyspent elektrisk apparat med en merkespenning på 126kV (110kV-nivå) og en merkestrøm på 1250A/2000A. Den brukes hovedsakelig til åpning og lukking operasjoner under ubelastede forhold, pålitelig isolering av vedlikeholdsutstyr fra strømførende linjer og danner en tydelig synlig brudd.

Usune, som en profesjonell fabrikk som spesialiserer seg på FoU og produksjon av høyspenningsbryterutstyr, tilbyr produkter for 110kV hovedtransmisjonsstasjoner som oppfyller kravene til sikker drift av strømnettet.

Strukturelle egenskaper

1. Tokolonne horisontal roterende struktur

Hver fase har to isolerte søyler som roterer synkront 90° horisontalt for å oppnå åpning og lukking; den basen er laget av varmgalvanisert stål med forseglede lagre, noe som gjør den korrosjonsbestandig og holdbar.

2. Kontaktsystem med høy ledningsevne

110kV 1250A 2000A skillebryterens hovedkontakter av delt type er laget av sølvbelagt kobber, noe som resulterer i lav kontaktmotstand, høy strømbærende kapasitet og minimal overoppheting under langvarig drift.

3. Valgfri jordingsbryter og forrigling

Modeller med jordingsbrytere er utstyrt med pålitelige mekaniske låser, strengt etter sekvensen av "hovedbryter åpen → jordingsbryter lukket; jordingsbryter åpen → hovedbryter lukket," effektivt forhindrer feiloperasjon.

4. Fleksibel driftsmekanisme

Kan konfigureres med CS14G eller CS17G manuelle mekanismer, eller CJ6B eller CJ11 elektriske mekanismer, som støtter lokale og fjernkontroll.

Hoved tekniske parametere

Søknadsfordeler

1. Høy pålitelighet

- Produsert ved bruk av avansert produksjonsutstyr og strenge testmetoder for å sikre produktkonsistens og stabilitet.
- Standard materialer av høy kvalitet og utsøkt håndverk legger et solid grunnlag for produktkvalitet.
– Et omfattende kvalitetsstyringssystem dekker hele produksjonsprosessen fra råvarelager til levering av ferdig produkt.

2. Bred miljøtilpasningsevne

- Standardmodeller kan fungere stabilt i et temperaturområde på -40℃ til +40℃, egnet for de fleste regioner.
- Den forurensningsbestandige typen (GW4-126W) har forbedret isolasjon, noe som gjør den ideell for sterkt forurensede områder som kystområder, industriområder eller områder med mye støv, saltsprut eller kjemisk korrosjon.
- Den tåler harde værforhold som sterk vind, kraftig regn og snøstorm.

3. Sikker og praktisk drift

- En tydelig mekanisk låsemekanisme forhindrer effektivt feilbetjening, og sikrer sikkerheten til personell og utstyr.
- 110kV 1250A 2000A skillebryter har en kompakt struktur som krever lite installasjonsplass, noe som gjør den enkel å installere, justere og vedlikeholde.
- Synlige bruddpunkter gir intuitiv sikkerhetsgaranti for vedlikeholdsoperasjoner.

Praktisk søknadssak

1. Kasusstudie: 110kV vindkraftstasjon i Sørøstkysten

2. Prosjektbakgrunn: En 110kV vindpark lokalisert i det sørøstlige kystområdet i Kina, et område med mye salt sprøytekonsentrasjoner, høy luftfuktighet og alvorlig forurensning.

3. Brukt produkt: Usune GW4-126W 2000A Anti-Forurensningsbryter (12 sett)

4. Implementeringsresultater:
- Vellykket drevet i 5 år uten feil, tilpasset det tøffe kystsaltspraymiljøet.
- Den forurensningssikre komposittisolatoren opprettholdt utmerket isolasjonsytelse, uten krypeutslipp eller forurensningsoverslag.
- De sølvbelagte kontaktene forble lyse, med stabil kontaktmotstand, og ingen overoppheting skjedde under langsiktig 1800A driftsstrøm.

5. Tilbakemelding fra prosjektleder: "Usune-frakoblingsbryteren demonstrerte utmerket anti-forurensningsytelse, fullt ut oppfyller de strenge miljøkravene til kystvindparker."

Hoved tekniske parametere

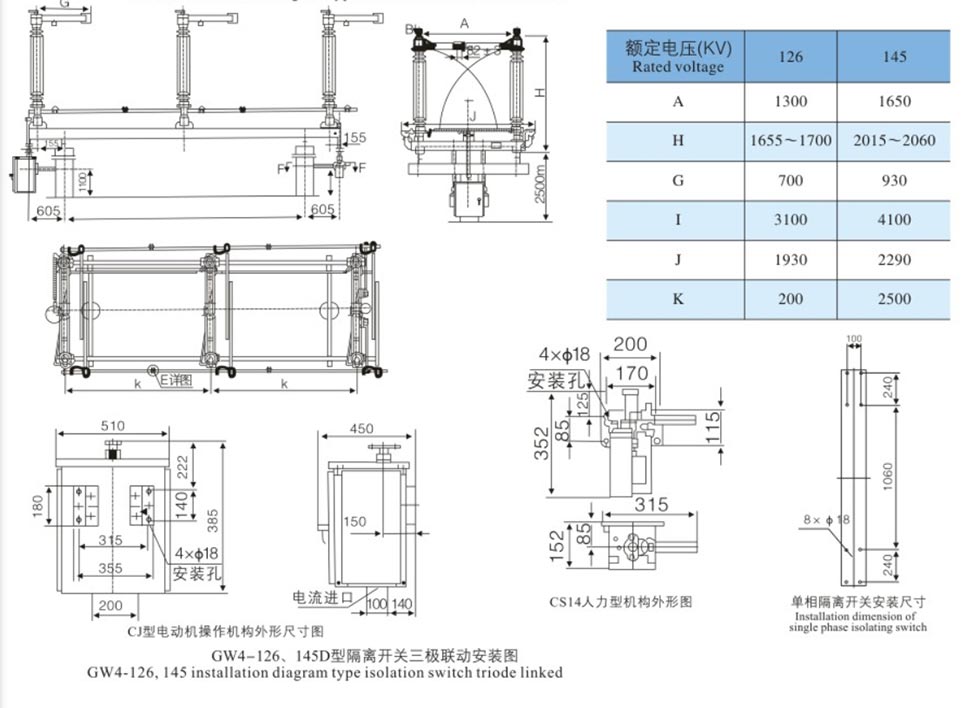

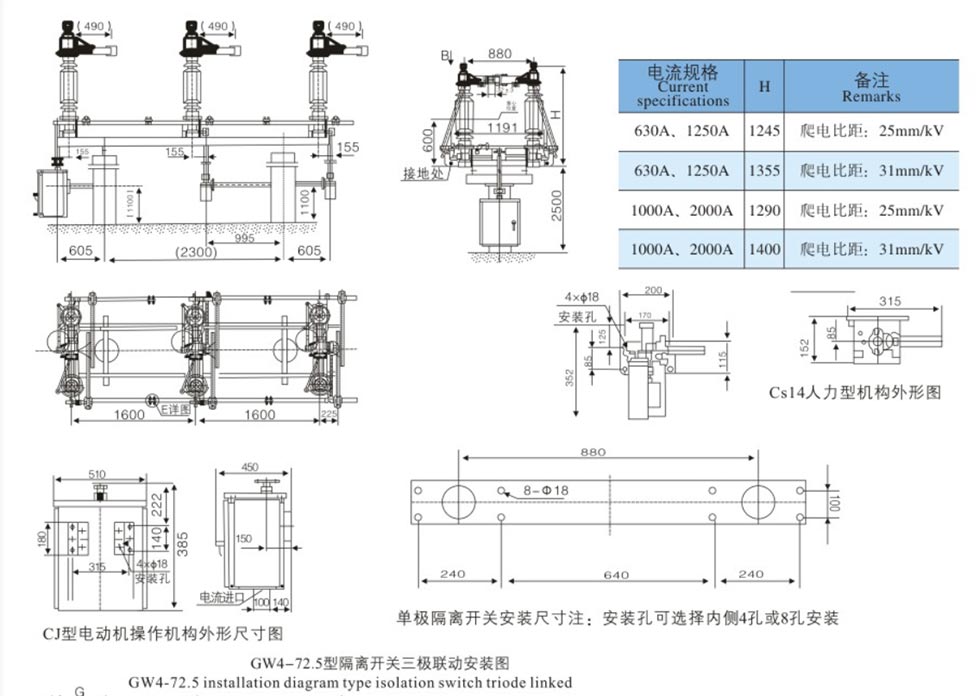

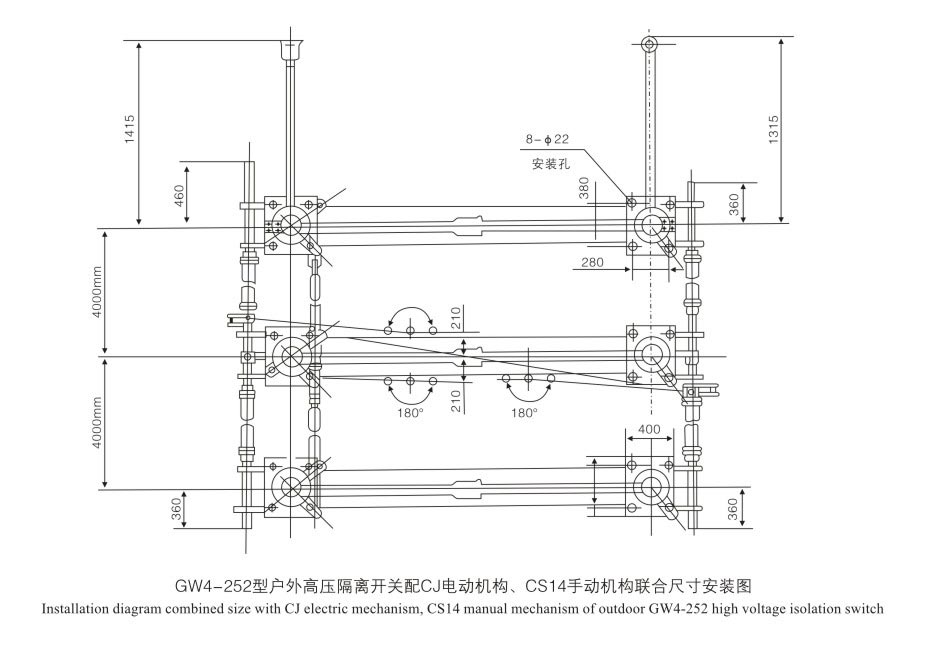

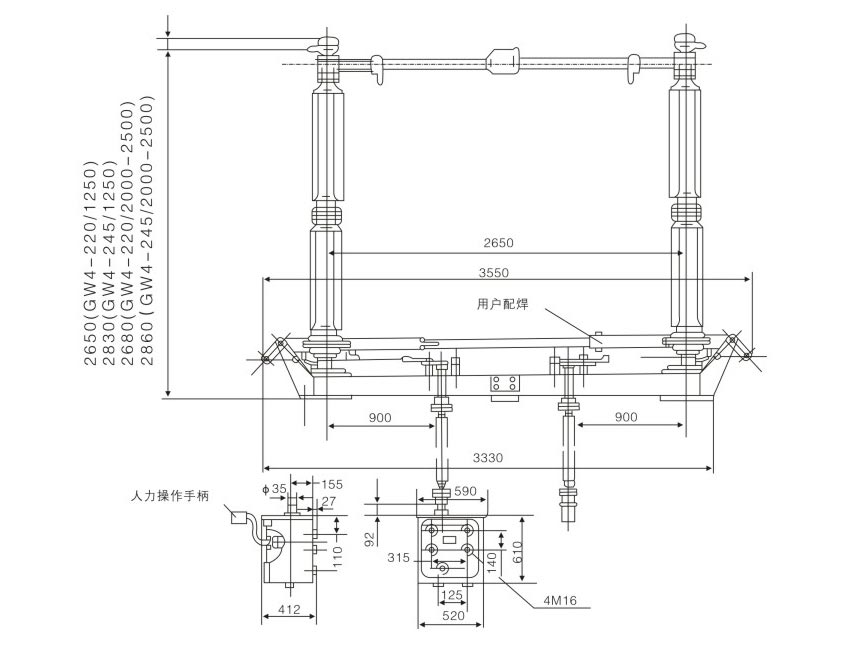

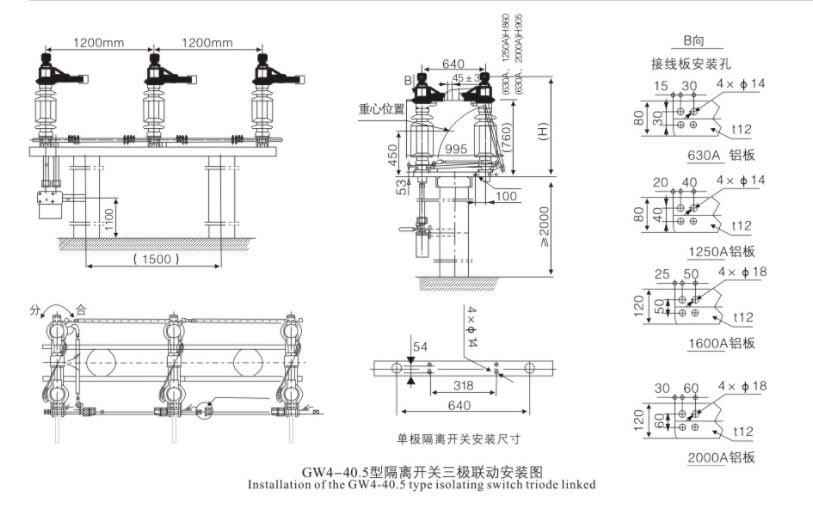

Ytre dimensjoner

INSTALLASJON OG Igangkjøring

1. Inspeksjon før installasjon

• Isolatorer: Ingen sprekker, skader eller smuss.
• Kontakter: Ren, sølvbelagt overflate intakt.
• Festemidler: Alle bolter tiltrukket.
• Mekanisme: Jevn rotasjon; smøre bevegelige deler.

2. Justering

• Isolatorens vertikalitet: Juster med shims (maks 3 mm per plassering).
• Trefasesynkronisering: Juster krankarmen og koblingsstengene.
• Kontakttrykk: Sørg for riktig innsetting og trykk.

OPERASJON

• Bruk kun uten BELASTNING; bekreft at strømbryteren er åpen.
• Manuell betjening: Bruk betjeningshåndtaket; unngå overdreven kraft.
• Motorisert drift: Bruk lokal/fjernkontroll; overvåke posisjon.
• Forrigling: Ikke tving betjening hvis den er låst.

VEDLIKEHOLD

• Periodisk overhaling: Hvert 1–2 år.
• Rengjør isolatorer og kontakter; påfør industriell vaselin.
• Smør lagre og transmisjonsdeler.
• Se etter løse bolter, slitte kontakter og isolatorskader.
• Etter kortslutning: Inspiser umiddelbart.

FEILSØKING

• Kan ikke fungere: Kontroller forrigling, fastkjørt kobling eller motorfeil.
• Asynkrone faser: Juster tverrbindingsstenger.
• Kontaktoveroppheting: Rengjør og ettertrekk; sjekk sølvbelegg.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hva er hovedforskjellene mellom 1250A og 2000A frakoblingsbrytere?

A: Kjerneforskjellen er den nominelle strømbærekapasiteten. 1250A er egnet for middels last 110kV transformatorstasjoner, mens 2000A er egnet for høystrøms hovedtransformator inngående og utgående kretser. Den struktur, isolasjonsklasse og installasjonsdimensjoner er i utgangspunktet de samme.

Spørsmål 2: Kan denne 110kV 1250A 2000A skillebryteren brukes i kystnære eller svært forurensede områder?

A: Ja. Anti-forurensningsprodukter (W-type) er tilgjengelige, med en krypeavstand på 31,5 mm/kV. De bruker anti-forurensning porselensisolatorer eller komposittisolatorer, og er motstandsdyktige mot saltspray og støvkorrosjon.

Q3: Hvilken teknisk støtte kan Usune tilby som leverandør?

A: Vi kan tilby utvalgsløsninger, installasjonstegninger, veiledning for igangkjøring på stedet og gratis reparasjon tjenester i garantiperioden. Standardmodeller leveres raskt for å møte tidskravene til kraft nettprosjekter.
