110kv 126kv Frakoblingsbryter Isolator

Zhejiang Usune Electric Co., Ltd. er en profesjonell høyspent elektrisk virksomhet dedikert til design, forskning og utvikling, fabrikkproduksjon og globalt salg av 12kV til 245kV innendørs og utendørs høyspentutstyr. Dens kjerneprodukter inkluderer vakuumbrytere, SF6-kretsbrytere, frakoblingsbrytere, belastningsbrytere og GW4 serie 110kv 126kv Frakoblingsbryter Isolator. Selskapet utnytter avansert produksjonsutstyr, streng testing prosesser, standardisert materialvalg, utsøkt håndverk og et omfattende kvalitetsstyringssystem for å legge et solid grunnlag for produktkvalitet.

Produktoversikt

Usune GW4-serien utendørs høyspenningsbryter er et kjerneutstyr i 110kV og 126kV strøm systemer. Den brukes først og fremst for kretsbytte under tomgangsforhold, og gir synlig isolasjonsklaring for vedlikehold av utstyr og sikring av operatørsikkerhet. Den elektriske og mekaniske ytelsen til 110kv 126kv Frakoblingsbryterisolator er fullstendig kompatibel med nasjonale standarder GB1985 "AC High-Voltage Frakoblingsbrytere og Jordingsbrytere," DL486 "AC High-Voltage Disconnect Switch Ordering Technical Conditions," og IEC international standarder.

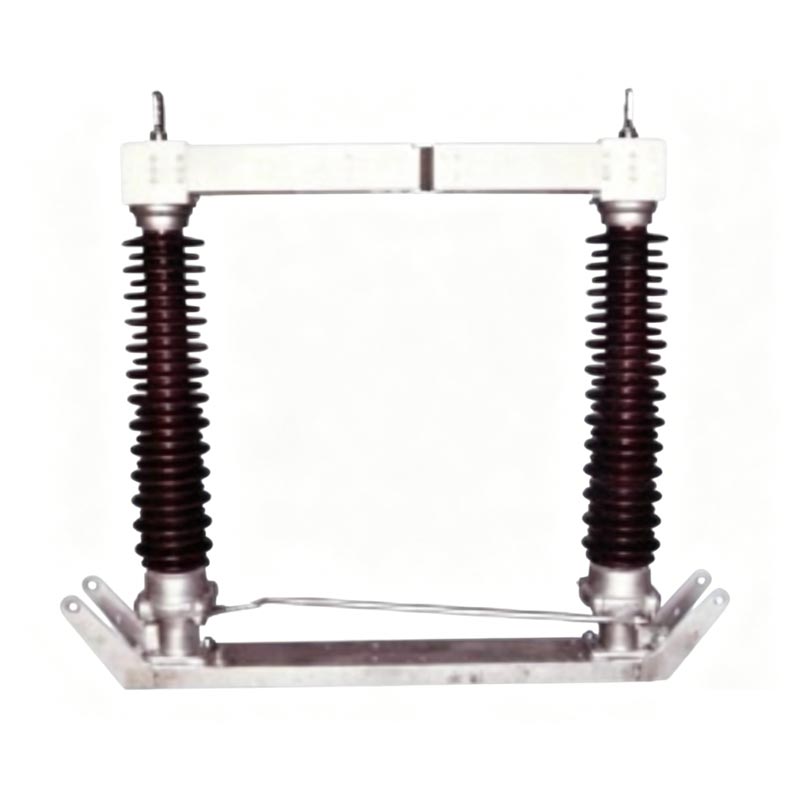

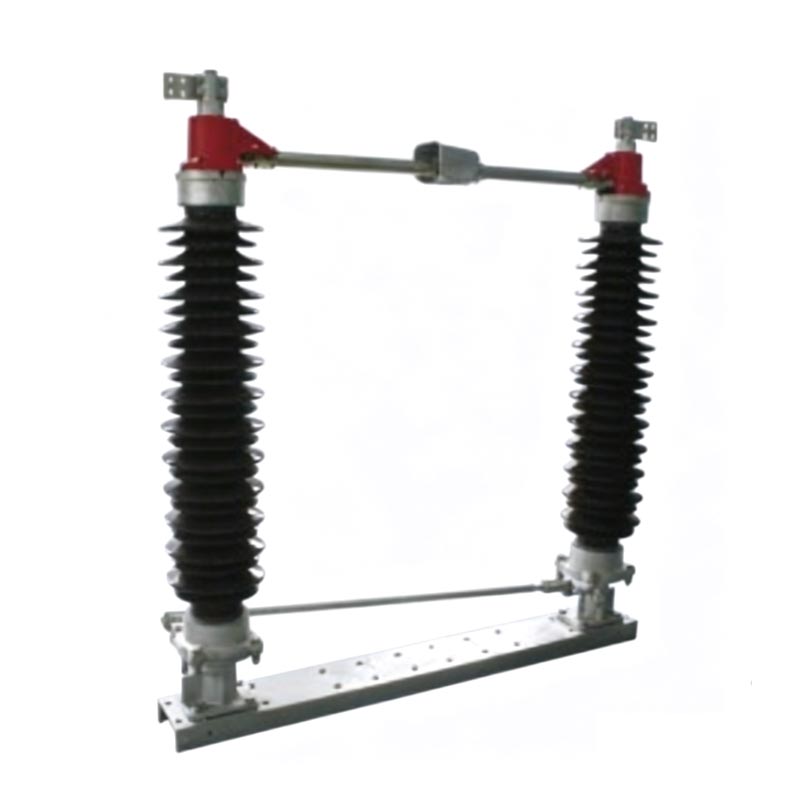

Strukturelle funksjoner:

1. Strukturtype: Dobbeltsøylet enpolet struktur; de tre polene er mekanisk forbundet via en aksel for synkron drift.
2. Kjernekomponenter: Sammensatt av en robust base, høyisolerende porselenssøyler og et presisjonsledende system.
3. Driftsmekanisme: Hver stang inneholder to keramiske søyler montert på lagre. Den ledende bryteren er delt i to halvdeler, som roterer horisontalt 91° via en tverrbindingsmekanisme for å oppnå synkron åpning og lukkes i samme retning.
4. Kontaktpunkt: Plassert mellom de to keramiske søylene, noe som sikrer stabil kontakt og ekstremt lav motstand.

Tekniske fordeler:

1. Samsvarlig og pålitelig: Fullstendig kompatibel med nasjonale og IEC-standarder, og tilbyr stabil ytelse og lang levetid.
2. Utmerket isolasjon: Keramiske søyler av høy kvalitet gir høy isolasjonsstyrke og utmerket anti-forurensning og ytelse mot overslag.
3. Glatt drift: Presisjonskoblingsmekanisme sikrer fleksibel og jevn drift med minimal mekanisk slitasje.
4. Praktisk installasjon og vedlikehold: Kompakt og rimelig struktur, enkel installasjon på stedet og minimal vedlikehold.
5. Sterk miljøtilpasningsevne: Egnet for ulike utendørsklima, inkludert stor høyde, forurenset og kystområder.

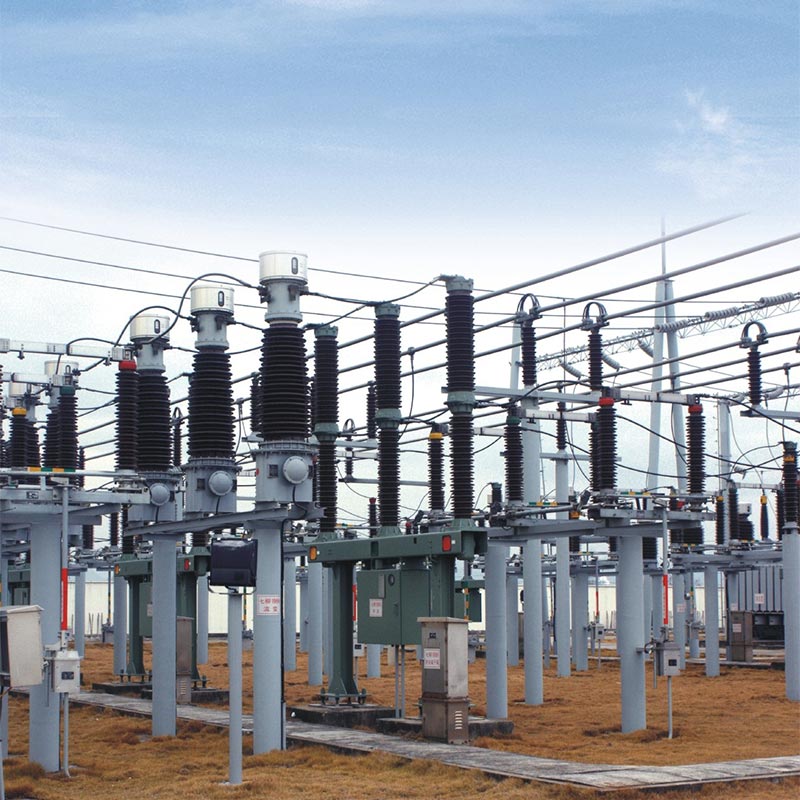

Applikasjonssak fra den virkelige verden

1. Prosjektnavn: East China 110kV Urban Substation Upgrade Project
2. Sted: Zhejiang-provinsen, Kina
3. Tid: 2024-2025
4. Detaljer: Usune leverte 36 GW4-126kV frakoblingsbrytere for dette viktige oppgraderingsprosjektet for urbant strømnett for å forbedre strømforsyningssikkerheten til et 20 kvadratkilometer stort nærings- og boligområde.
5. Driftsytelse: Installasjon og igangkjøring ble fullført innen 45 dager. Stabil drift ble oppnådd under topp sommerbelastning (1,2 ganger merkestrøm) i 2025, uten overoppheting eller dårlig kontakt problemer. Det ble funnet null feil ved årlige isolasjons- og mekaniske kontroller. Vedlikeholdsarbeidsmengden ble redusert med 40 % sammenlignet med de gamle bryterne, noe som forbedrer sikkerheten ved vedlikehold av transformatorstasjoner betydelig.
6. Tilbakemelding fra kunder: "Usune frakoblingsbrytere har forbedret sikkerheten og effektiviteten til transformatorstasjonen betydelig operasjon. Deres kvalitet og stabilitet er enestående. Vi vil fortsette å velge Usune som vår foretrukne leverandør."

Hoved tekniske parametere

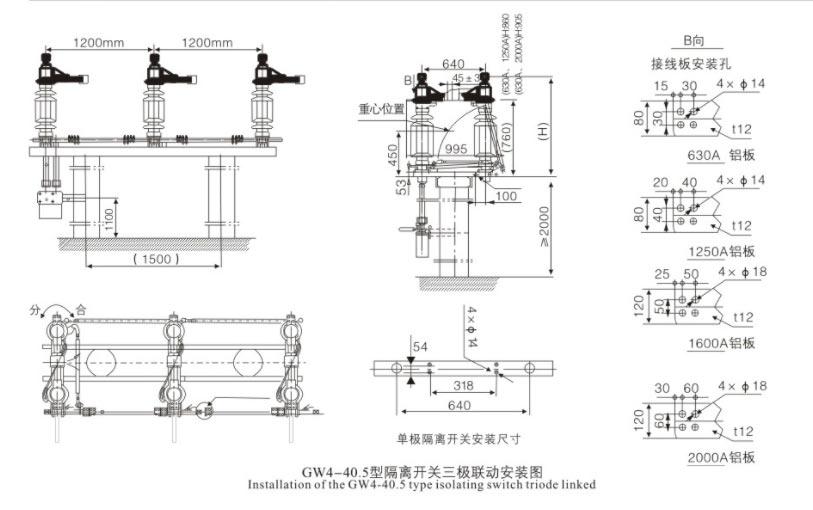

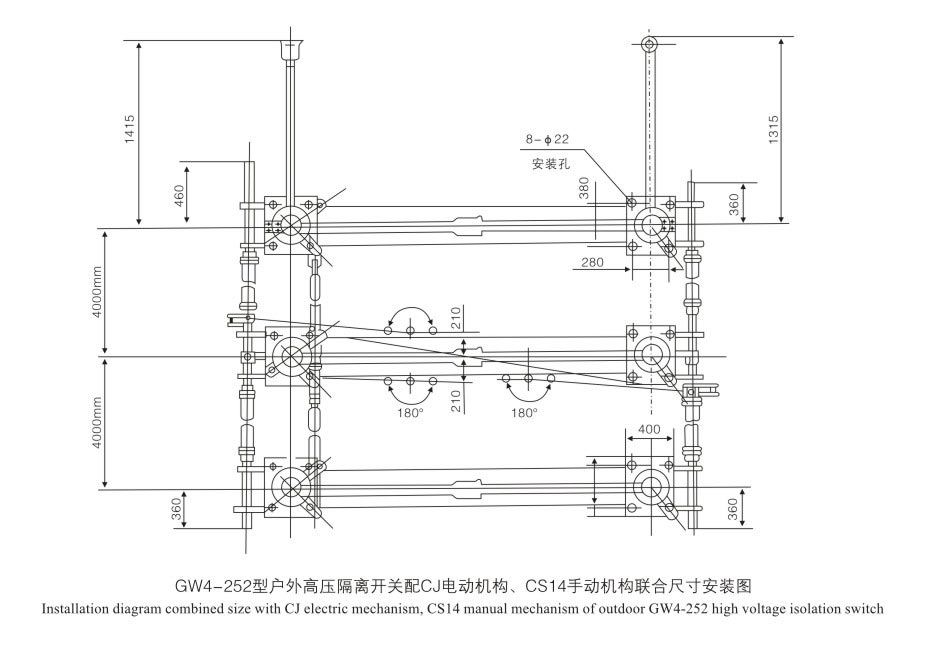

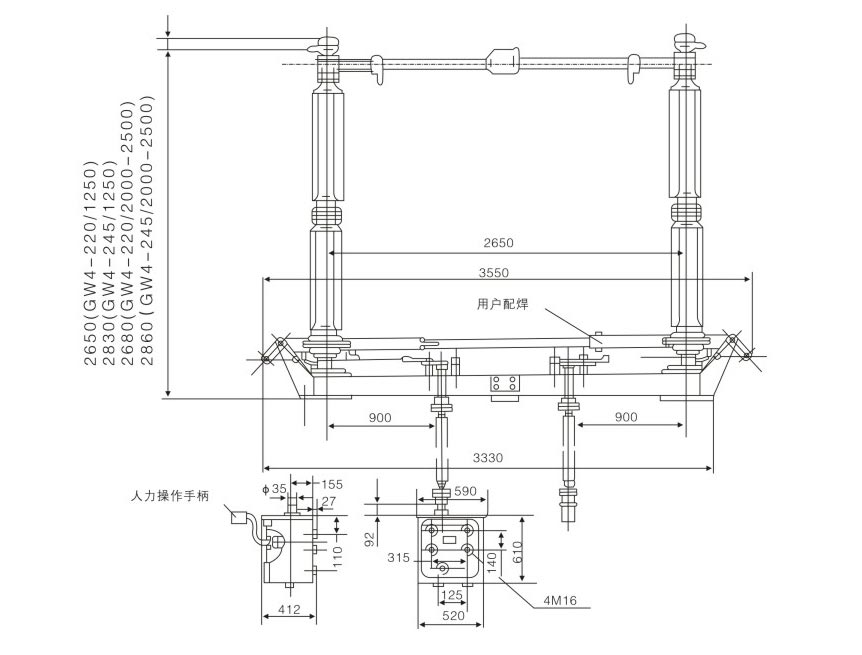

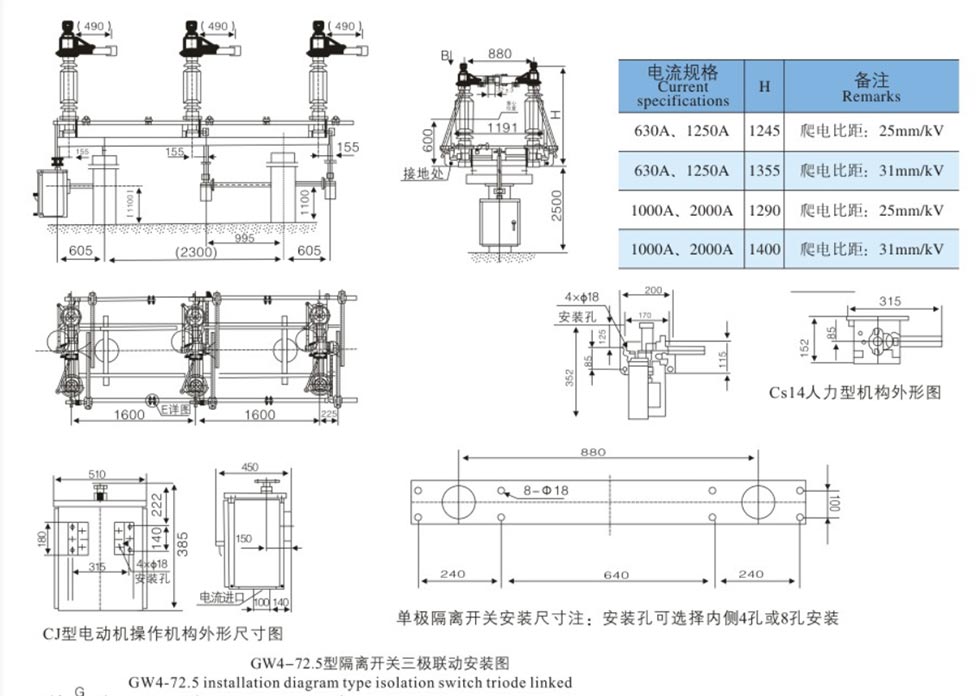

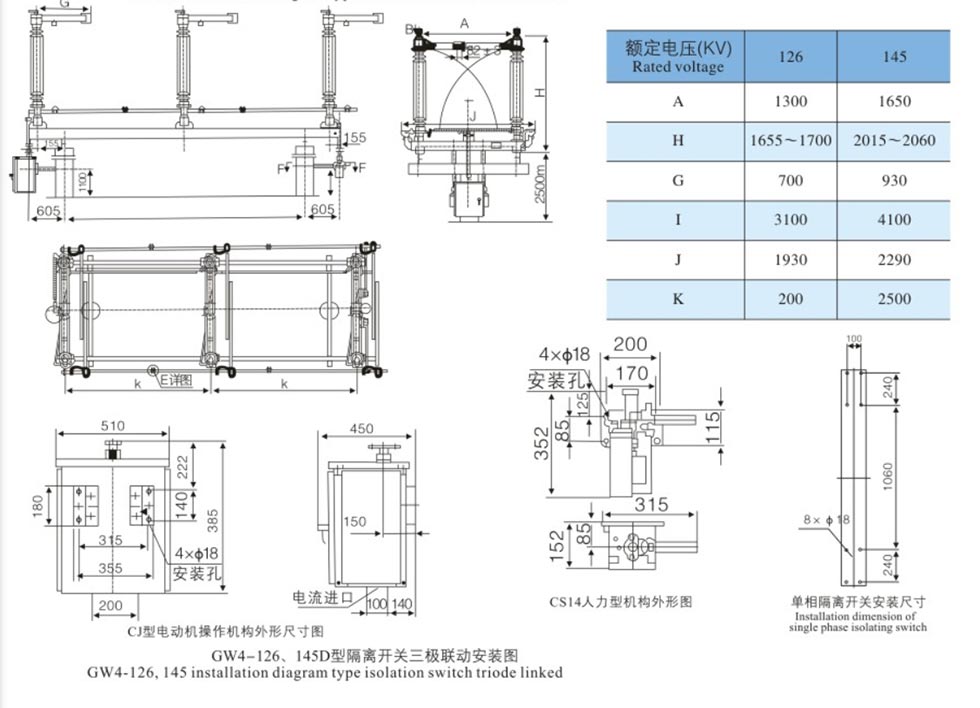

Ytre dimensjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Kan GW4-serien 110kV 126kV frakoblingsbryterisolator avbryte belastningsstrømmen eller kortslutningsstrømmen?

A: Nei. 110kv 126kv frakoblingsbryterisolatorene er kun utformet for kretsbytte under tomgangsforhold med spenning. De må brukes sammen med effektbrytere. Før drift må kretsen være koblet fra ved hjelp av kretsbryteren for å sikre frakobling før du betjener frakoblingsbryteren.

Q2: Hvilke miljøforhold er dette produktet egnet for?

A: Den kan fungere stabilt i følgende miljøer: omgivelsestemperatur -30 ℃ til +40 ℃; høyde ≤2000m (høyere høydemodeller kan tilpasses på forespørsel); forurensningsnivå fra generell til moderat til kraftig forurensning (forurensningsbestandige modeller er tilgjengelige); vindhastighet ≤35m/s; seismisk intensitet ≤8 grader.

Konklusjon

Som en profesjonell produsent av høyspent elektrisk utstyr, Usune Electrics GW4-serie 110kv 126kv Frakoblingsbryterisolatorisolatorer kombinerer avansert design, materialer av høy kvalitet og presisjonsproduksjon, gjør dem til et ideelt valg for kraftverk, transformatorstasjoner og store industrianlegg. De gir trygge, pålitelig og langvarig beskyttelse mot elektrisk isolasjon. Basert på et omfattende kvalitetssystem og modent felt ytelse, er Usune forpliktet til å støtte ulike kritiske kraftinfrastrukturprosjekter over hele verden.
