Usune Gw4-frakoblingsbryteren er spesielt utviklet for trefaset AC 50Hz/60Hz strømsystemer. Dens primære funksjonen er å koble til eller fra høyspentkretser under strømførende, ubelastede forhold og å gi synlig elektrisk isolasjonsklaring for vedlikehold av samleskinner, effektbrytere, transformatorer og annen høyspent utstyr.
-GB 1985-2004: AC høyspenningsbrytere og jordingsbrytere
-IEC 62271-102: Høyspentbryter- og kontrollutstyr
-GB/T 11022: Generelle spesifikasjoner for høyspentbryter- og kontrollutstyr

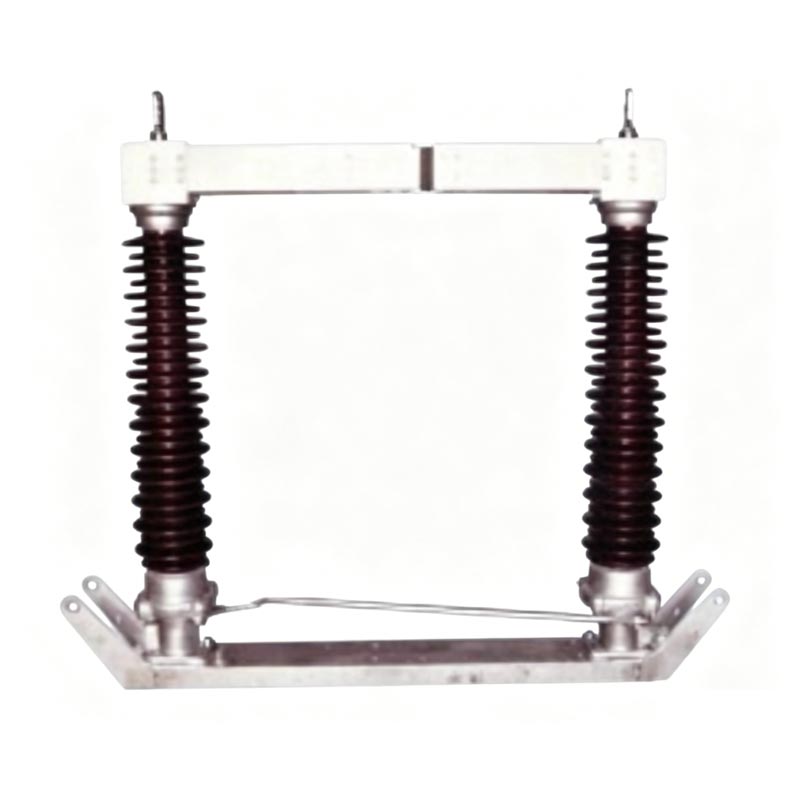

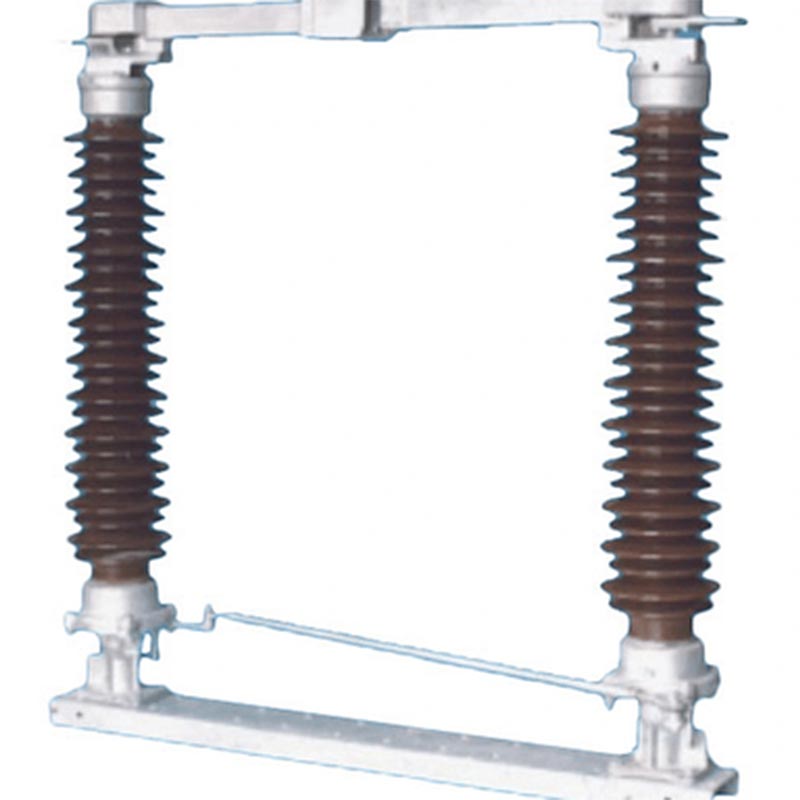

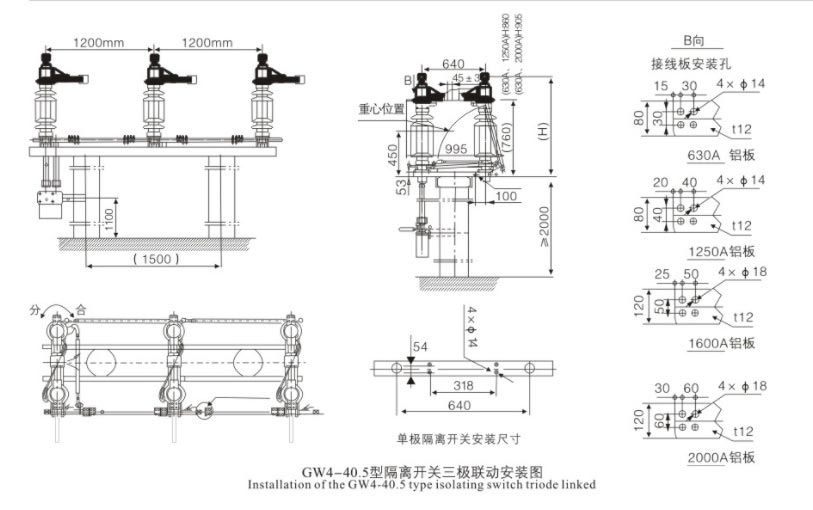

GW4-serien: Dobbeltstolpet isolator, horisontalt roterende, avbrutt type
1. Dobbel-post isolator struktur, to stolpe isolatorer per fase roterer horisontalt 90° synkront.
2. Hovedkontakter er senterbrutte, sølvbelagte kobberkontakter, lav kontaktmotstand og god ledningsevne.
3. Basen er laget av varmgalvanisert stål, med forseglede lagre, korrosjonsbestandig og slitesterk.
4. GW4 frakoblingsbryter kan utstyres med ensidige eller dobbeltsidige jordingsbrytere, med mekaniske
forrigling for å sikre driftssikkerhet.
5. Betjeningsmekanismen kan være manuell (CS14G, CS17G) eller elektrisk (CJ6B, CJ11, XCJ-I).
| Parameter | Spesifikasjon |
| Nominell spenning | 126kV (110kV system) |
| Nominell frekvens | 50 Hz |
| Vurdert gjeldende | 630A, 1250A, 1600A, 2000A, 2500A |
| Vurdert korttidsmotstandsstrøm (1s) | 31,5 kA, 40 kA, 50 kA |
| Vurdert topp tåle strøm | 80kA, 100kA, 125kA |
| 1 min tørr AC tåler spenning | - Til jord: 140kV- Tverrbrudd: 160kV |
| Driftstemperatur | -40°C til +40°C |
| Høyde | ≤ 2000m |

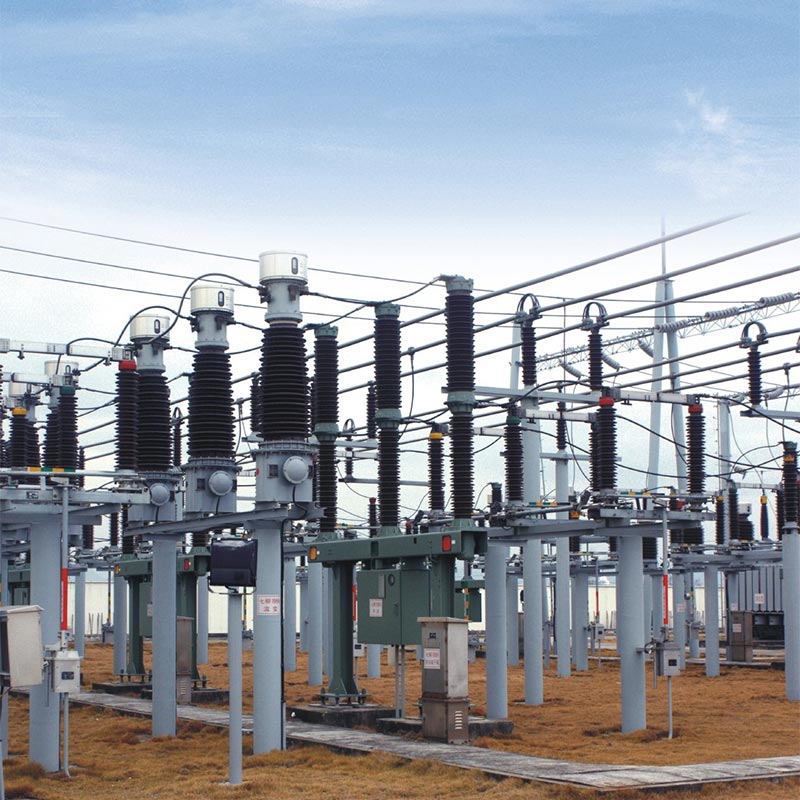

Et 110kV... vindkraftstasjonsprosjekt
Dette prosjektet ligger i en nordlig region med betydelige temperaturforskjeller, som krever høyt utstyr pålitelighet og kuldebestandighet. Prosjektet valgte flere Usune GW4 frakoblingsbrytere, utstyrt med elektrisk mekanismer og dobbeltsidige jordingsbrytere. I mange år siden idriftsettelse har utstyret fungert stabilt, med pålitelige mekaniske handlinger og utmerket korrosjonsbestandighet, som effektivt sikrer vedlikeholdssikkerhet for transformatorstasjoner og daglig drift effektivitet, tjener høy ros fra brukeren.

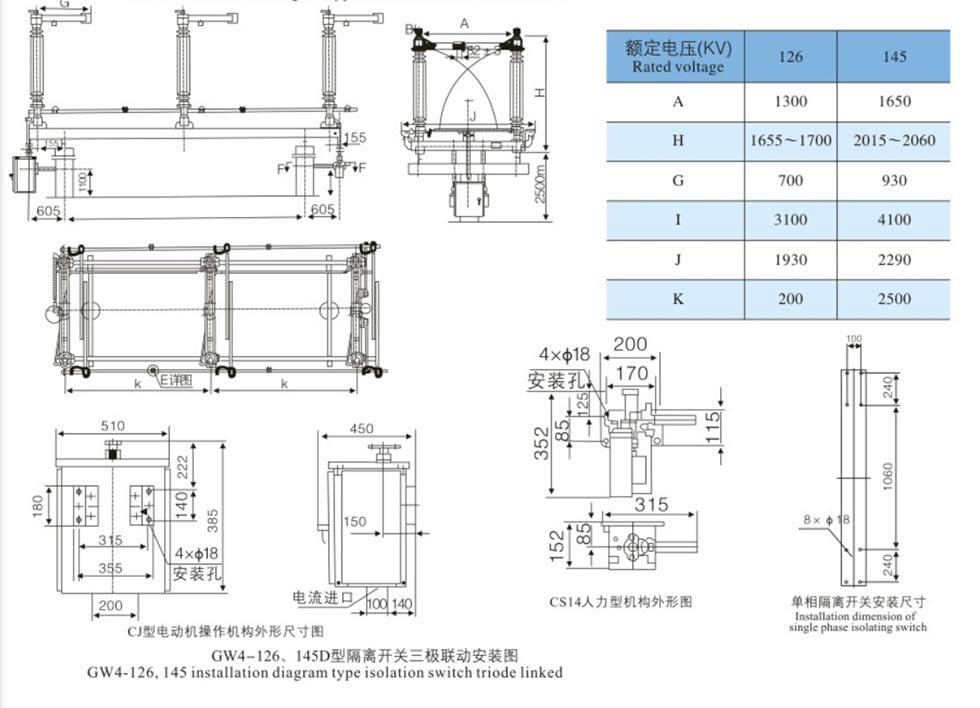

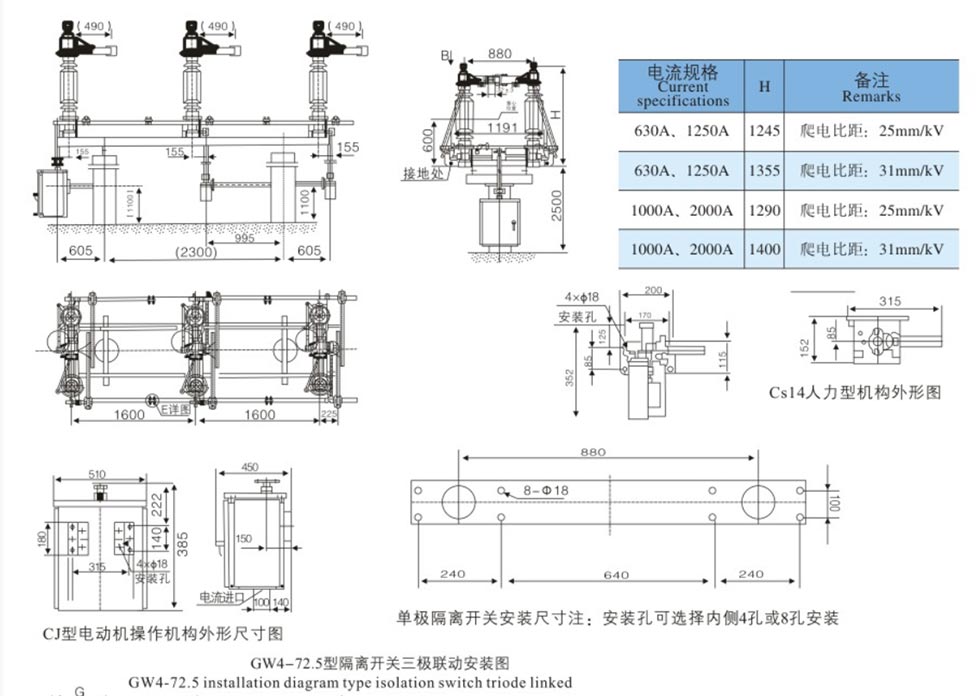

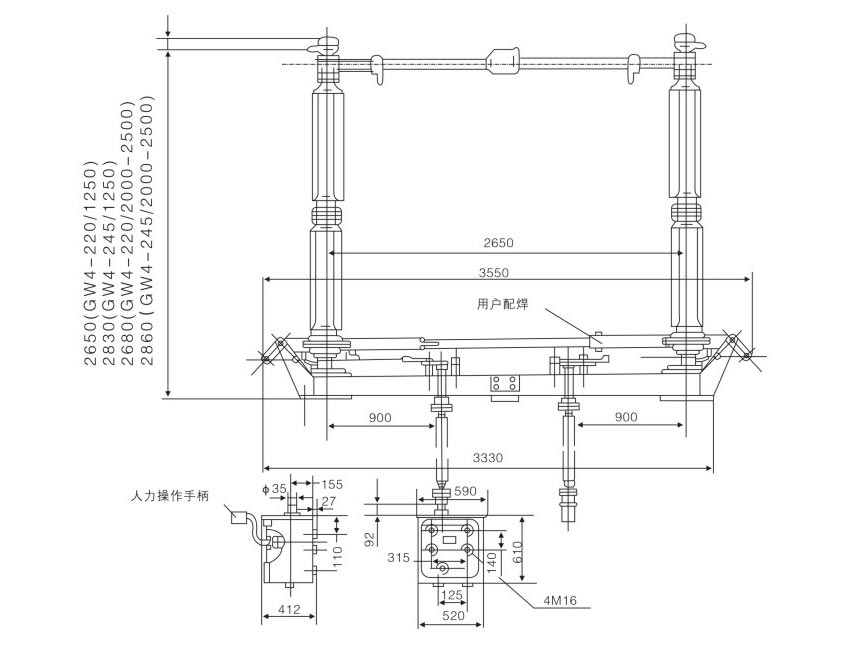

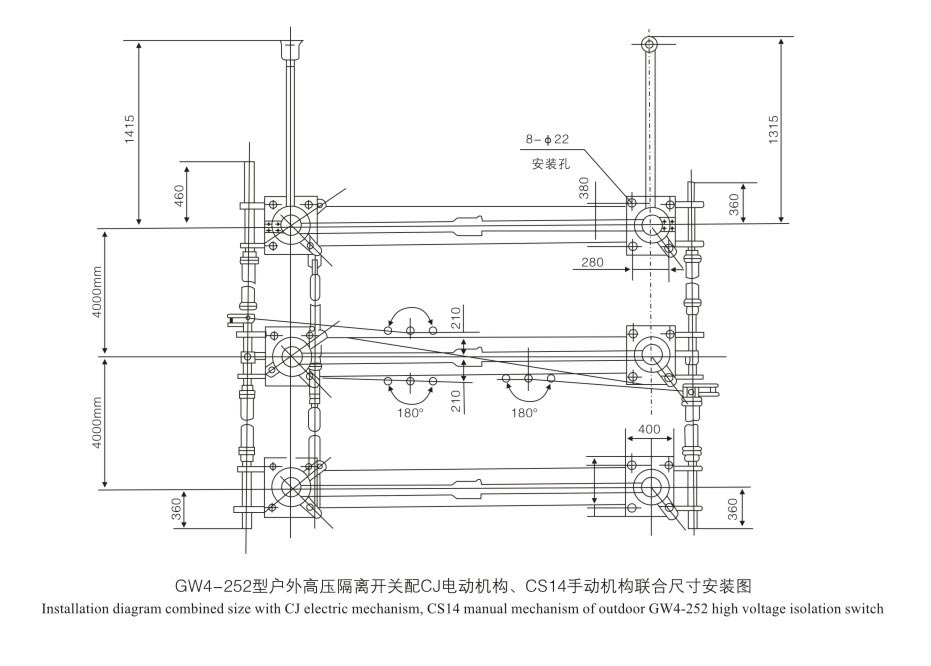

| Punkt | Enhet | Parametere | |||||
| Nominell spenning | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominell isolasjonsnivå | 1 min strømfrekvens tåler spenning (effektiv verdi) | På bakken | kV | 95 | 160 | 230 | 275 |
| Brudd | kV | 118 | 200 | 230+70 | 275+85 | ||
| Vurdert lynimpuls tåler strøm (topp) | På bakken | kV | 185 | 350 | 550 | 650 | |
| Brudd | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominell frekvens | Hz | 50/60 | |||||
| Vurdert gjeldende | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Vurdert korttidsmotstå strøm | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominell topp tåle strøm | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominell kortslutningsvarighet | Kniv/sverd | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominell mekanisk terminalbelastning | Horisontal og vertikal | N | 1250 | 1250 | 1250 | 1250 | |
| Horisontal | N | 750 | 750 | 750 | 750 | ||
| Vertikal kraft | N | 1000 | 1000 | 1000 | 1000 | ||
| Krypeavstand | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mekanisk liv | Tider | 5000 | 5000 | 1000 | 5000 | ||
| Motoraktuator | Modell | CJ | CJ | CJ | CJ | ||
| Motorspenning | V | AC380, AC220, DC220, DC110 | |||||
| Spenningskontrollsløyfe | V | AC380, AC220, DC220, DC110 | |||||
| Poeng, stengetid | s | 7±1 | |||||
|
Menneskelig aktuator |
Modell | CS14 CS17 | |||||
| Elektromagnetisk låsespenning | V | AC220, DC220, DC110 | |||||
• Isolatorer: Ingen sprekker, skader eller smuss.
• Kontakter: Ren, sølvbelagt overflate intakt.
• Festemidler: Alle bolter tiltrukket.
• Mekanisme: Jevn rotasjon; smøre bevegelige deler.
• Isolatorens vertikalitet: Juster med shims (maks 3 mm per plassering).
• Trefasesynkronisering: Juster krankarmen og koblingsstengene.
• Kontakttrykk: Sørg for riktig innsetting og trykk.
• Bruk kun uten BELASTNING; bekreft at strømbryteren er åpen.
• Manuell betjening: Bruk betjeningshåndtaket; unngå overdreven kraft.
• Motorisert drift: Bruk lokal/fjernkontroll; overvåke posisjon.
• Forrigling: Ikke tving betjening hvis den er låst.
• Periodisk overhaling: Hvert 1–2 år.
• Rengjør isolatorer og kontakter; påfør industriell vaselin.
• Smør lagre og transmisjonsdeler.
• Se etter løse bolter, slitte kontakter og isolatorskader.
• Etter kortslutning: Inspiser umiddelbart.
• Kan ikke fungere: Kontroller forrigling, fastkjørt kobling eller motorfeil.
• Asynkrone faser: Juster tverrbindingsstenger.
• Kontaktoveroppheting: Rengjør og ettertrekk; sjekk sølvbelegg.
A: Nei. GW4-frakoblingsbryteren er kun egnet for isolering og svitsjing under bare spenning, ubelastet forhold. Den har ikke lysbueslukkingsevne og er strengt forbudt å operere under belastning. Det må brukes sammen med en effektbryter.
A: Den mekaniske forriglingen fremtvinger en sikker driftssekvens: hovedbryter åpen → jordingsbryter lukket; jordingsbryter åpen → hovedbryter lukket, forhindrer feilbetjening og sikrer sikkerhet ved vedlikehold personell.
A: Standardtypen er egnet for miljøer med en høyde på ≤2000m og en temperatur på -40℃ til +40℃, som kan dekke behovene til de fleste utendørs transformatorstasjoner; for spesielle områder i stor høyde eller sterkt forurensede, forsterket isolasjon og anti-korrosjonsløsninger kan tilpasses.
