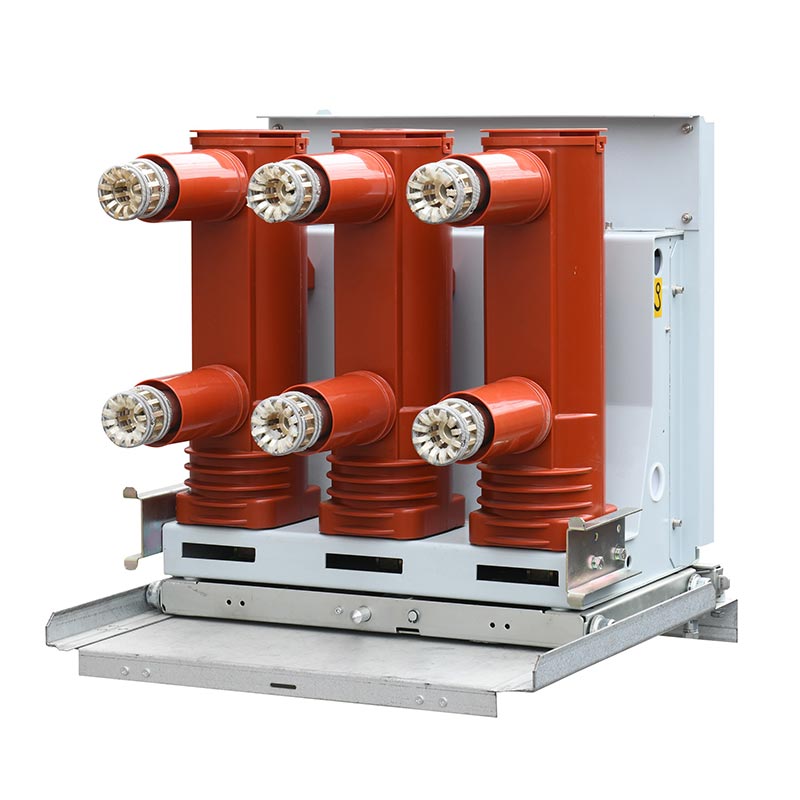

24kv Vakuum effektbryter

24kV vakuumkretsbryteren har en integrert layout, støtter både manuell og elektrisk energilagring, og er enkel å betjene. Hovedkretsen krever ikke ekstra vedlikehold. Vakuumbryteren er innkapslet ved hjelp av APG teknologi, som gir beskyttelse mot forurensning og kryp, forlenger levetiden og reduserer vedlikehold kostnader. Den har en omfattende låsemekanisme mot misdrift for å sikre utstyr og personell sikkerhet. Bueslukkingskammeret opprettholder stabilt vakuum, med åpning ≤50ms og lukking ≤100ms, og gir rask svar. Den er kompatibel med forskjellige sekundære styrespenninger for å møte forskjellige strømforsyningskrav.

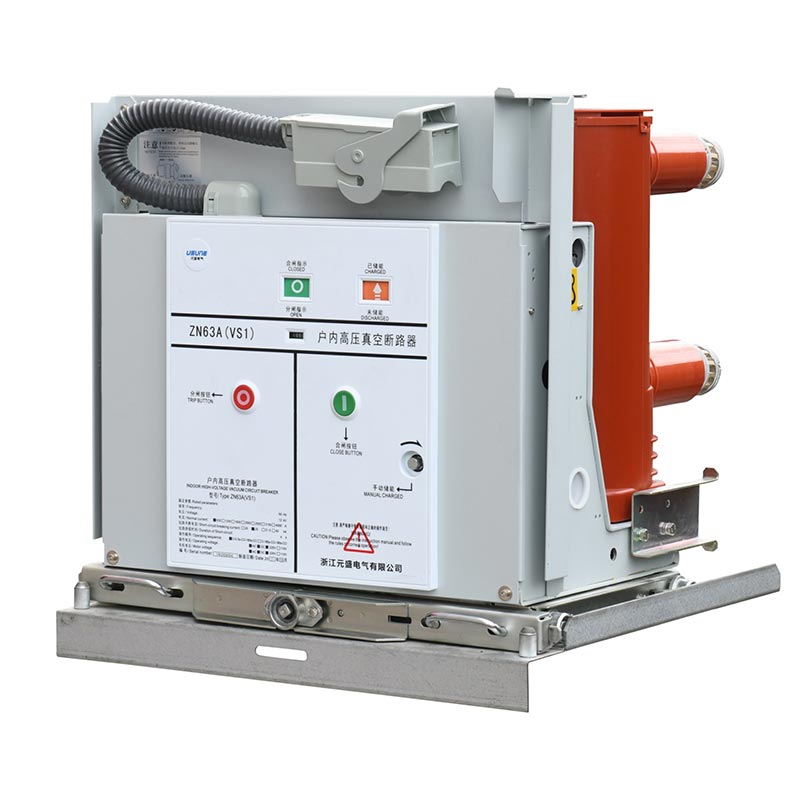

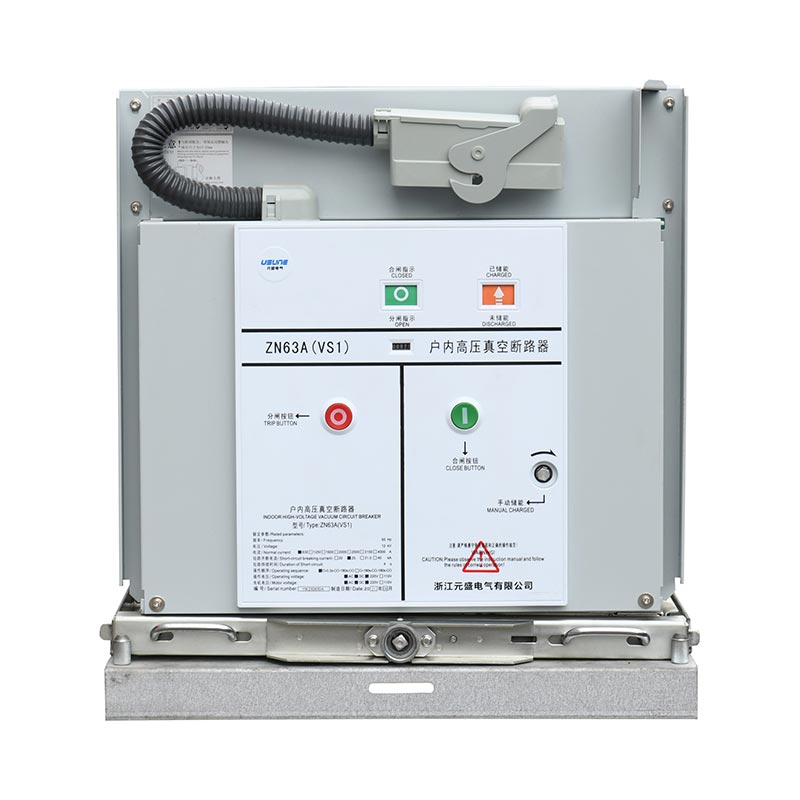

24kV vakuumkretsbryteren er tilgjengelig i stasjonære og håndbetjente modeller, kompatibel med ulike bryterutstyr. Nominell strøm varierer fra 630A til 4000A, og kortslutningsbrytestrøm fra 20kA til 50kA. Fleksibelt utvalg basert på brukerbehov gir mulighet for tilpasning til hyppige driftsscenarier. Som en profesjonell produsent utnytter Usune modne produksjonsprosesser, streng kvalitetskontroll og omfattende teknisk støtte for å gi høy ytelse vakuumbrytere til globale brukere. Dessuten oppnår Usune ved å bruke erfarne leverandørressurser effektivt forsyningskjedesamarbeid, som sikrer rettidig produktlevering og stabil kvalitet.

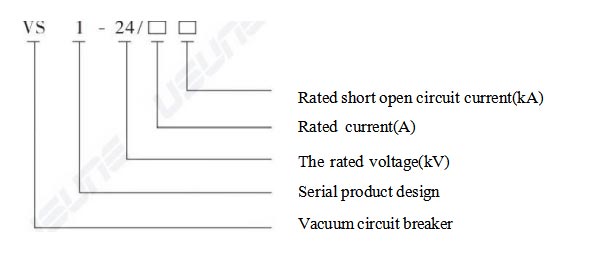

Modeller av mening

Kjerne tekniske parametere

1.Grunnleggende elektriske parametere

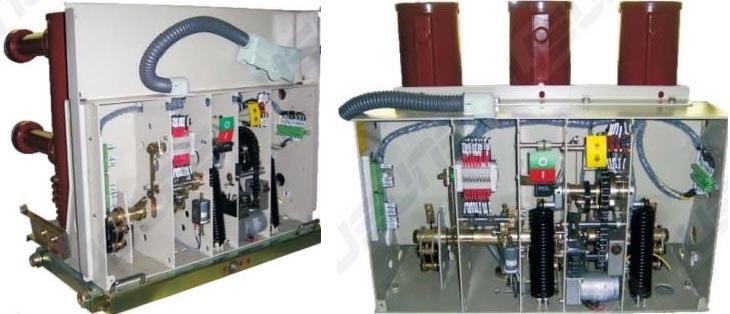

2. Viktige strukturelle parametere

- Kontaktavstand: 13±1mm;
- Overvandring: 3,5±0,5 mm;
- Gjennomsnittlig åpningshastighet: 0,9-1,2m/s;
- Gjennomsnittlig lukkehastighet: 0,5-0,8m/s;
- Tillatt slitasjetykkelse på bevegelige og stasjonære kontakter: ≤3 mm;
- Hovedledningskretsmotstand: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), som sikrer stabil ledningsevne.

3. Parametre for miljøtilpasning

Driftstemperatur: -15℃~+40℃; Daglig relativ fuktighet ≤95 %, månedlig relativ fuktighet ≤90 %; Høyde ≤1000m (tilpasses for spesielle høyder); Seismisk intensitet ≤8 grader; Egnet for steder fri for dryppende vann, brannfarlige og eksplosive materialer, etsende gasser og kraftige vibrasjoner; tilpasses klimaet i de fleste deler av Kina.

Gjeldende scenarier

Usune 24kV vakuumkretsbryter, med sin overlegne ytelse, er mye brukt i følgende scenarier, som dekker flere felt som kraft, industri og infrastruktur:

1. Kraftverk og transformatorstasjoner: Som kjernekontroll- og beskyttelsesutstyr for kraftdistribusjonskretser, er det brukes til å kutte og lukke kretsstrømmer, og beskytte kritisk utstyr som transformatorer og samleskinner mot overbelastning og kortslutningsskader;
2. Industribedrifter: Egnet for høyspente kraftdistribusjonssystemer i bransjer som metallurgi, kjemiteknikk, maskinproduksjon og tekstiler, som tilfredsstiller behovene til hyppige oppstarter og nedleggelser av produksjonsutstyr og store lastsvingninger;
3. Infrastruktur: Brukes til høyspentkraftdistribusjon i bybanetransport, høyhus og kommersielle komplekser, som sikrer stabil strømforsyning og forbedrer strømpålitelighet;
4. Nytt energifelt: Egnet for å støtte kraftdistribusjonssystemer til solcellekraftverk og vindkraft anlegg, som har gode anti-interferensegenskaper og tilpasser seg belastningsegenskapene til ny energikraft generasjon.

Real-world Application Case Study

Kasusstudie: Oppgraderingsprosjekt for høyspent kraftdistribusjonssystem i en stor kjemisk industripark

1. Prosjektbakgrunn

De eksisterende strømbryterne i parken led av utilstrekkelig pålitelighet og høye vedlikeholdskostnader, krever en oppgradering til 24kV vakuumkretsbrytere med høy pålitelighet, lite vedlikehold og kompatibilitet med det etsende kjemiske miljøet.

2. Løsning

32 Usune håndbetjente kretsbrytere (1600A/31,5kA) ble valgt. Isolasjonsstruktur ble optimalisert for økt korrosjonsbestandighet. Installasjonsveiledning og teknisk opplæring ble gitt for å sikre rett tid levering.

3. Søknadsresultater

Utstyret fungerte stabilt og uten feil, noe som reduserte vedlikeholdskostnadene med 60 %. Den var kompatibel med eksisterende koblingsanlegg, forkorter byggesyklusen. Parken har utpekt Usune som en langsiktig partner.

Produksjon og Supply Chain Assurance

1. Produksjonssikring

Usune har en moderne fabrikk som følger internasjonale og nasjonale standarder. Hvert produkt gjennomgår strenge krav fabrikktesting, og et fullprosess kvalitetssporbarhetssystem er etablert.

2. Supply Chain Assurance

Langsiktig samarbeid med leverandører av høy kvalitet, bruk av kjente merkevarer for kjernekomponenter, og optimalisert forsyning kjedeledelse sikrer levering til rett tid.

3. Ettersalgsservice

Vi tilbyr installasjonsveiledning, teknisk opplæring og feilsøkingstjenester. Gratis reparasjon og utskifting av deler tilbys i løpet av garantiperioden, og livstids teknisk støtte tilbys etter garantiperioden.

Produktkonfigurasjon og bestillingsinstruksjoner

1. Valgfrie konfigurasjoner

- Driftsmetode: Manuell + lagring av elektrisk energi (standard);
- Beskyttelsesenheter: Valgfrie utløsningsenheter for overstrøm, underspenning/tap av spenning;
- Jordingsenheter: Valgfrie 650W, 800W, 1000W brede jordingsløsninger;
- Hjelpekomponenter: Valgfrie anti-pumpe reléer, låseelektromagneter, etc.

2. Bestillingsinformasjon Bestillinger må spesifiseres

Produktmodell, installasjonsmetode og mengde; rangerte parametere; valgfrie konfigurasjoner; sekundær kontroll spenning; reservedeler og spesielle krav
