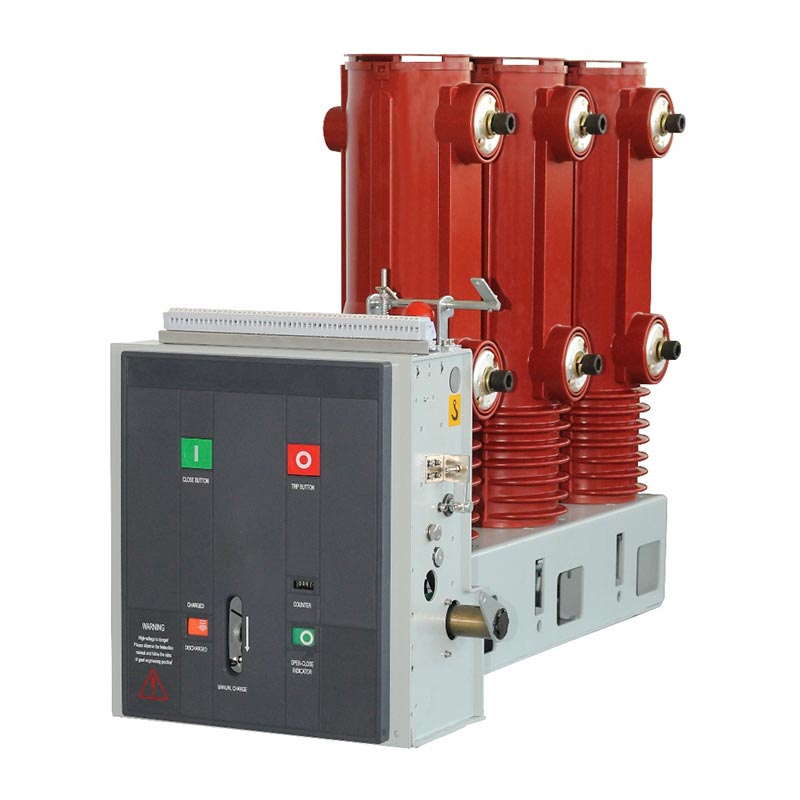

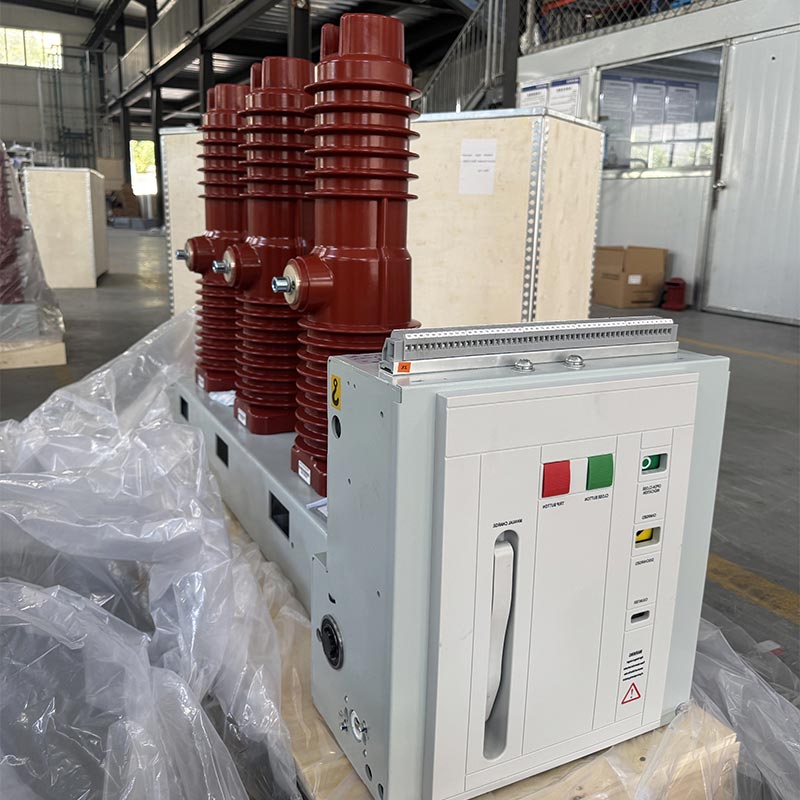

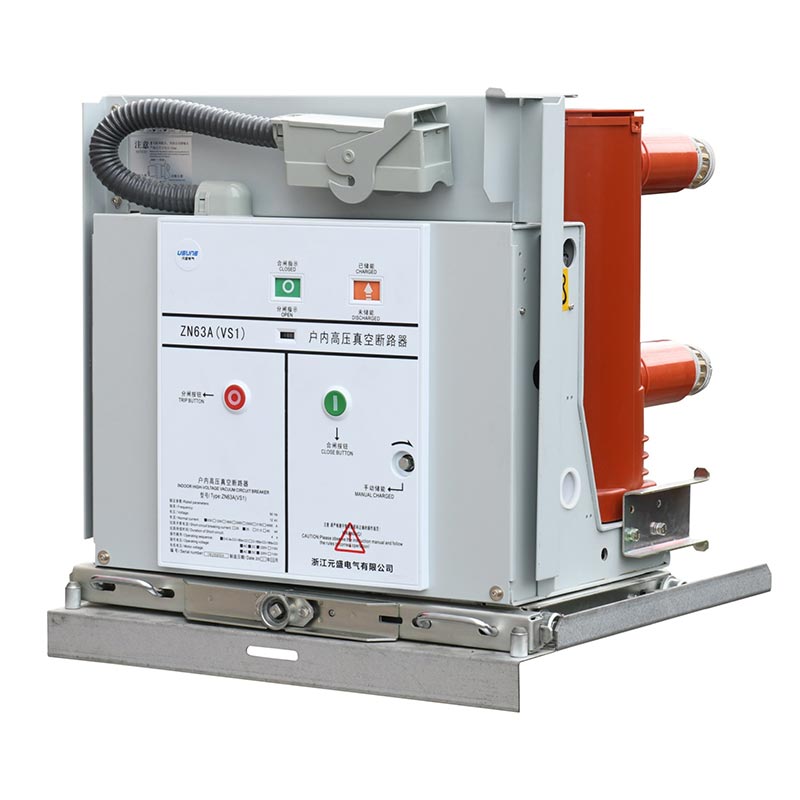

Sidemontert innendørs vakuumbryter

Usune sidemonterte innendørs vakuumkretsbryter er et fast høyspenningsbryter som hovedsakelig brukes i faste koblingsutstyr. Den kan brukes uavhengig eller integrert i ringnettverks strømforsyningssystemer, boks-type transformatorer, og ulike ikke-standard strømforsyningssystemer. Kjernefordelen ligger i dens vakuumbueslukkingsteknologi, unngå forurensning og skade forårsaket av tradisjonelle lysbueslukkende medier, effektivt forbedre strømforsyningen sikkerhet og stabilitet. Dette produktet er uavhengig utviklet og produsert av Usunes fabrikk, med moden produksjonsprosesser og streng kvalitetskontroll, som sikrer stabil og pålitelig drift under ulike komplekse forhold.

Produktstandarder og autoritet For å sikre produktets pålitelighet og samsvar, Usune sidemontert innendørs støvsuger Circuit Breaker følger strengt autoritative nasjonale og internasjonale standarder, inkludert GB/T1984-2014 "High Spenningskretsbrytere", JB3855-1996 "3,6~40,5KV innendørs høyspenningsvakuumbrytere", og DL/T403-2000 "12~40,5KV Vakuumkretsbrytere bestillingstekniske betingelser", og samsvarer med de relevante kravene til IEC62271-100:2008. Hvert produkt gjennomgår streng fabrikkinspeksjon før det forlater fabrikken, og alt teknisk parametere oppfyller designkrav, viser Usunes forpliktelse til produktkvalitet og sikrer sikker bruk for brukere.

Driftsmiljø og anvendelighet

Den sidemonterte innendørs vakuumbryteren er svært tilpasningsdyktig til ulike miljøer og egnet for følgende innendørs driftsforhold:

1. Omgivelsestemperatur: Maksimum +40 ℃, minimum -15 ℃
2. Luftfuktighet: Daglig gjennomsnittlig relativ fuktighet ≤95 %, månedlig gjennomsnitt ≤90 %; daglig gjennomsnittlig damptrykk ≤22×10⁻³MPa, månedlig gjennomsnitt ≤1,8×10⁻³MPa
3. Høyde: Ikke over 1000m
4. Seismisk intensitet: Ikke over 8 grader
5. Atmosfærisk miljø: Fri for betydelig støv, røyk, etsende og brennbare gasser, damper eller saltspray forurensning.

Merk: Hvis det faktiske driftsmiljøet overstiger de ovennevnte normale kravene, vennligst ta kontakt med profesjonell produsent Usune for å tilpasse en passende produktløsning.

Struktur og funksjon

1. Overordnet struktur

Den sidemonterte innendørs vakuumkretsbryteren har et front-til-bak-arrangement av betjeningsmekanismen og lysbueslukkingskammer. Den ledende hovedkretsen er en trefaset gulvmontert type. Vakuumbryteren er langsgående installert i en rørformet isolasjonssylinder laget ved hjelp av en epoksyharpiks APG-prosess. Dette gir utmerket anti-kryp-ytelse, noe som reduserer støvansamlingen på avbryteroverflaten betydelig, forhindrer eksterne faktorer fra å påvirke driften, og sikrer høy isolasjonsytelse selv i fuktig og sterkt forurensede miljøer.

2. Driftsmekanismens struktur

Betjeningsmekanismen er en plan fjærdrevet mekanisme, som støtter manuell og elektrisk energilagring. Den driftsmotor er installert i frontskapet på avbryteren. Skapet er delt inn i fem forsamlinger mellomrom av fire mellomliggende partisjoner, som rommer energilagrings-, overførings-, tripping- og bufferkomponentene hhv. Produktet integrerer avbryteren og betjeningsmekanismen i en enkelt design, og sikrer en høy grad av samsvar mellom mekanismens operasjonelle ytelse og avbryterens åpning og lukking krav. Dette reduserer unødvendige mellomtrinn, reduserer energiforbruk og støy, og forbedrer driftssikkerhet.

Hovedspesifikasjoner og tekniske parametere

Installasjon og igangkjøring

1. Sjekk effektbryteren for skader. Hvis den er skadet, slutt å bruke den umiddelbart.
2. Fjern forurensninger (spesielt fra den isolerende overflaten). Forurensninger som genereres under transport eller lagring kan påvirke produktets isolasjonsytelse.
3. Betjen effektbryteren manuelt for å lagre energi og utfør lukke-/åpningsoperasjoner etter behov, observere om energilagringsstatus og lukke-/åpningsposisjonsindikatorer er normale.
4. Betjen effektbryteren for å lagre energi og utfør lukke-/åpningsoperasjoner ved å bruke driftsstrømmen forsyning, sjekke om energilagringsstatus og posisjonsindikatorer er normale.
5. Betjening av strømbryteren av håndkjerretypen: Sett skyvehåndtaket inn i skyvehullet, roter med klokken for å frem og mot klokken for å trekke seg tilbake, med et totalt skyveslag på 300±3 mm; i åpen stilling, flytt den jevnt til arbeids- eller testposisjon, roter håndtaket 30 ganger med middels hastighet til en "klikk"-lyd høres, som indikerer at den er på plass (ikke bruk overdreven kraft for å unngå å skade skyvemekanismen). På dette tidspunktet tilsvarende posisjonsindikatorer (S8, S9) vil bli aktivert.

Merk: Når du bruker en lukkende sperreanordning, må sperrekretsens strømforsyning kobles til for å låse den opp før lukking; når du pakker ut, bruk i henhold til emballasjekravene, og løft strømbryterens albue for å sikre at den nedre utgående armen er under belastning, unngå alvorlige støt og vibrasjoner; fjern heiseinnretningen som nødvendig før du plasserer den i skapet.

Real-world Application Case Study

Sak: En stor industripark i Sør-Kina kjøpte 50 Usune sidemonterte innendørs vakuumkretsbrytere (modell VS1-12/1250-25) for sitt kraftdistribusjonssystem for produksjonsverksted. Flere produksjonslinjer i parken opererer vekselvis, krever hyppig strømsvitsjing og høy pålitelighet ved kortslutningsstrømavbrudd. Siden installasjon og igangkjøring i 2024, produktene har fungert stabilt i 12 påfølgende måneder uten feil, effektivt beskytte og kontrollere kraftsystemet, redusere utstyrets nedetid og forbedre parkens produksjonseffektivitet. Som en lokal kinesisk leverandør ga Usune full installasjonsveiledning på stedet og etter-salg vedlikeholdstjenester, tjener høy ros fra kunden.

FAQ

Spørsmål 1: Hva om det faktiske driftsmiljøet til strømbryteren overskrider normale krav?

A1: Hvis omgivelsestemperaturen, fuktigheten, høyden osv. overstiger normale krav, vennligst kontakt produsent, Usune, umiddelbart. Et profesjonelt teknisk team vil gjennomføre en undersøkelse på stedet og tilpasse en produktløsning tilpasset det spesielle miljøet for å sikre stabil drift av effektbryteren under spesial forhold. Som en ansvarlig leverandør er Usune forpliktet til å tilby personlige løsninger for hver kunde.

Q2: Hvordan vedlikeholde Usune-sidemontert innendørs vakuumbryter for å forlenge levetiden?

A2: Rutinemessig vedlikehold omfatter hovedsakelig tre punkter: Rengjør først isolasjonsoverflaten regelmessig for å forhindre skitt akkumulering fra å påvirke isolasjonsytelsen; for det andre, kontroller regelmessig energilagringsstatusen, åpnings-/lukkingsindikatorer og ledninger for å sikre at det ikke er løshet eller skade; tredje, utføre manuell og elektrisk driftstester hver 6. måned for å kontrollere fleksibiliteten og påliteligheten til driftsmekanismen. I tillegg har fabrikken gir en detaljert vedlikeholdsmanual og ettersalgsveiledning for å hjelpe brukere med å vedlikeholde produktet vitenskapelig.
