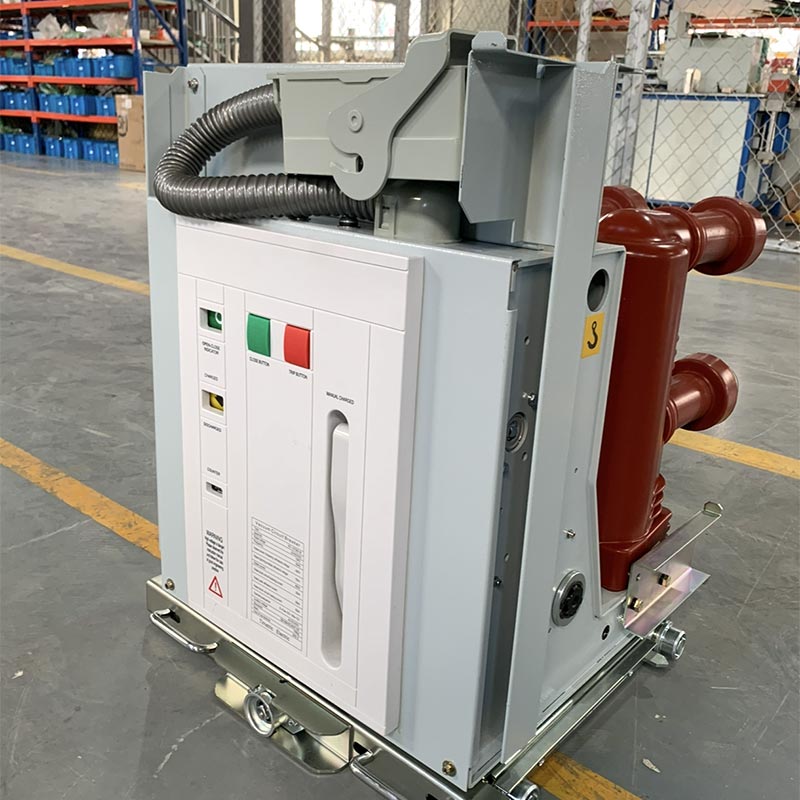

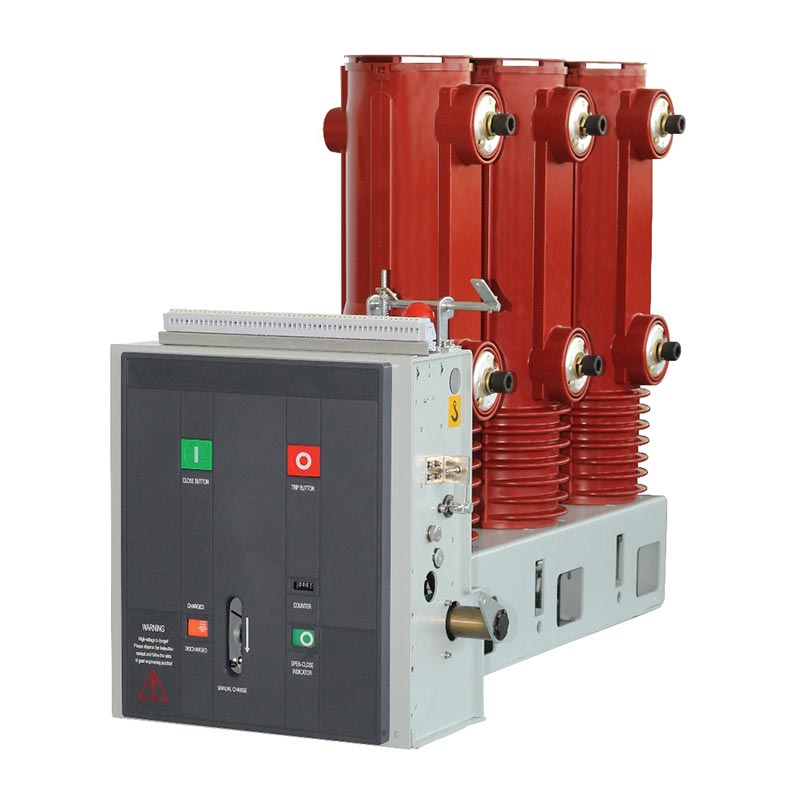

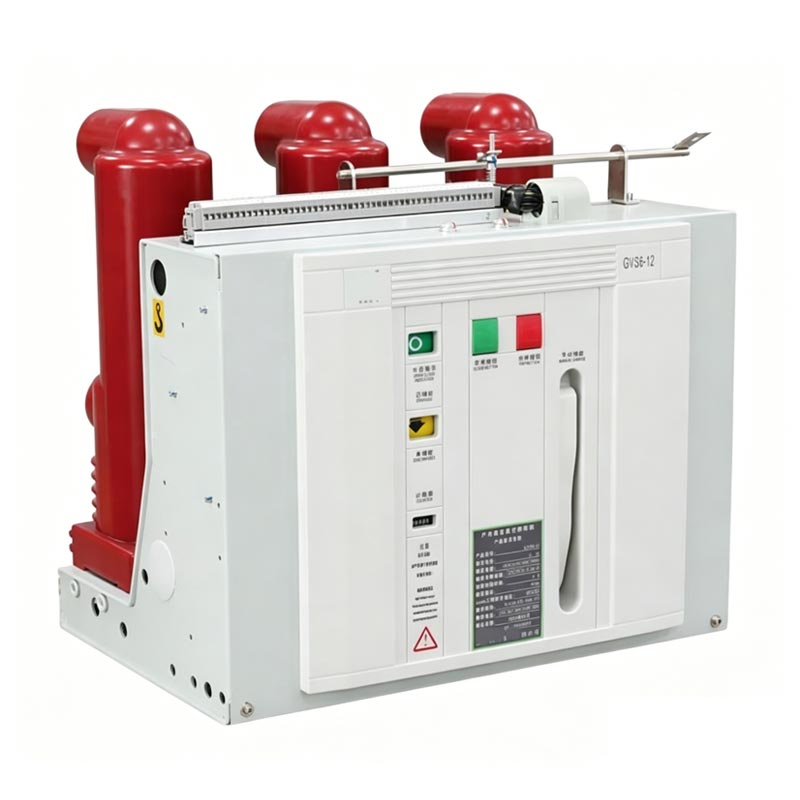

12 11kv innendørs Vcb Vakuum effektbryter

Usune VS-12 (VEP-12) serie 12 11kv innendørs Vcb vakuumkretsbrytere er høyytelses innendørs høyspenning bryterutstyr som integrerer kontroll- og beskyttelsesfunksjoner, hovedsakelig brukt i 12/11kV innendørs mellomspenningskraft distribusjonssystemer. Som en produsent som spesialiserer seg på forskning og utvikling og produksjon av høyspent elektrisk utstyr, Usune har en standardisert fabrikk i Kina, som integrerer FoU, produksjon, testing og ettersalgsservice for å sikre at hvert produkt oppfyller nasjonale og internasjonale industristandarder. Produktet tilbyr både faste og skuffe-type installasjonsmuligheter, noe som gir mulighet for fleksibel integrasjon med ulike koblingsutstyr til møte installasjonsbehovene til forskjellige scenarier som industriverksteder, strømfordelingsrom og næringsbygg.

Kjernefordelen med 12 11kv innendørs Vcb vakuumkretsbryter ligger i bruken av tredje generasjon solid-innkapslet isolasjonsteknologi, et betydelig gjennombrudd i utviklingen av vakuumkretsbryter isolasjonsteknologi. Fra førstegenerasjons luftisolasjon og andregenerasjons komposittisolasjon til dagens tredje generasjons solid-innkapslet isolasjon, Usune har kontinuerlig optimalisert isolasjonsstrukturen, løst smertepunktene til tradisjonelle produkter som er utsatt for miljøpåvirkninger og har dårlig stabilitet, dermed driver den teknologiske oppgraderingen av vakuumbrytere i industrien.

Evolusjon av isolasjonsteknologi

Polisolasjonen til vakuumbrytere har gjennomgått tre generasjoner med teknologiske oppgraderinger. Usune VS-12 (VEP-12)-serien tar i bruk den mest avanserte tredjegenerasjons solid-innkapslede isolasjonsteknologien, og oppnår et kvalitativt sprang:

1. Førstegenerasjons luftisolasjon

Strømførende deler er fullstendig eksponert for luften. Isolasjonsnivået påvirkes i stor grad av miljøfaktorer som f.eks som fuktighet, støv, transportpåvirkninger og smådyr, noe som resulterer i dårlig stabilitet og høy feilrate.

2. Andregenerasjons komposittisolasjon

Lysbueslukkingskammeret er beskyttet av en epoksyharpiksbøssing, men de høyspenningsførende delene er ikke fullstendig forseglet og er fortsatt påvirket av ytre faktorer som støv, fuktighet og insekter, uten å fundamentalt løse miljøtilpasningsproblemet.

3. Tredje generasjons solid-innkapslet isolasjon (brukt i Usune VS-12-serien)

Gjennom APG-teknologi er lysbueslukkingskammeret og øvre og nedre utgående terminaler innkapslet med epoksyharpiks. Dette reduserer ikke bare volumet til lysbueslukkingskammeret, men isolerer også fullstendig utstyr fra påvirkning av det ytre miljø (støv, fuktighet, etc.), som forbedrer været betydelig motstand og driftsstabilitet. Epoksyharpiksen fungerer også som primær isolasjon og mekanisk støtte, med overlegen elektrisk felt og spenningsfordeling sammenlignet med forskjellige uregelmessig utformede isolasjonsskillevegger strukturer, som sikrer langsiktig stabil drift av utstyret.

Kjerneproduktfordeler

1. Utmerket isolasjonsytelse

Ved å bruke tredjegenerasjons solid-innkapslet isolasjonsteknologi, er den upåvirket av det ytre miljøet, har høy isolasjonspålitelighet, og unngår effektivt isolasjonsfeil forårsaket av miljøfaktorer.

2. Overlegen elektromekanisk ytelse

Lang mekanisk levetid (opptil 20 000 sykluser, 10 000 sykluser for 50KA-klassifisering), høy nominell kortslutningsbrytestrøm (20-40KA), rask åpnings- og lukkehastighet, muliggjør rask feilisolering og beskytter sikker drift av kraftsystem.

3. Kompakt struktur og fleksibel installasjon

Solid-innkapslingsteknologi reduserer produktstørrelsen; faste og skuff-type alternativer er tilgjengelige, gir rom for fleksibel integrasjon med ulike koblingsanlegg og tilpasningsevne til begrenset installasjonsplass i innendørs distribusjon rom.

4. Lave vedlikeholdskostnader

Den solide innkapslingsstrukturen forhindrer spenningsførende deler fra ekstern korrosjon, reduserer vedlikeholdsfrekvensen og oppnå vedlikeholdsfri primærdrift, noe som sparer brukernes påfølgende vedlikeholdskostnader betydelig.

5. Streng kvalitetskontroll

Som en profesjonell produsent har Usune etablert et omfattende kvalitetsinspeksjonssystem på kinesisk fabrikk. Hvert produkt gjennomgår streng ytelsestesting før det forlater fabrikken for å sikre at parameterne oppfyller standarder og kvaliteten er pålitelig.

Viktige tekniske parametere

Usune VS-12 (VEP-12) serie 12 11kv innendørs Vcb vakuumkretsbryter har utmerkede tekniske parametere, oppfyller fullt ut kravene til 12/11kV mellomspent kraftdistribusjonssystemer. Nøkkelspesifikasjoner er vist i tabellen nedenfor (parametrene gjelder for innenlandsk produserte lysbueslukkingskammer):

Praktisk søknadssak

For å verifisere påliteligheten og anvendeligheten til Usune VS-12 (VEP-12) serie 12 11kv innendørs Vcb vakuumkrets Breaker, dette produktet ble vellykket brukt på et kraftdistribusjonsrenoveringsprosjekt i et stort kjemikalie industripark i Øst-Kina (et sentralt lokalt industrioppgraderingsprosjekt). Parken har komplekse driftsforhold, høy luftfuktighet, høye støvnivåer og hyppige endringer i strømbelastningen. Eksisterende effektbrytere ofte opplevde isolasjonsfeil på grunn av miljøfaktorer, som påvirker normal produksjon i parken.

Etter en grundig undersøkelse og sammenligning valgte parken Usune som sin utpekte leverandør, og tok i bruk 36 Usune VS-12 (VEP-12) serie faste innendørs VCB-er, alle produsert av Usune i sin kinesiske fabrikk. Dette produktet bruker tredje generasjons solid-innkapslet isolasjonsteknologi, som effektivt motstår effekten av høy luftfuktighet og støv i industriparken. Dens nominelle kortslutningsbrytestrøm på 31,5kA oppfyller fullt ut strømbeskyttelsen behov for høyeffektsutstyr i parken.

Siden den offisielle idriftsettelse i oktober 2024 har 36 VCB-enheter fungert stabilt i over seks måneder uten noen isolasjon eller driftsfeil, og oppnår en gjennomsnittlig feilrate på 0. Dette reduserer parkens kraftsystemdrift og vedlikeholdskostnader, som sikrer kontinuerlig og stabil drift av produksjonsutstyr. Prosjektet har vært høyt anerkjent av parkledelsen, og Usune har blitt et langsiktig kraftutstyr leverandør for parken.

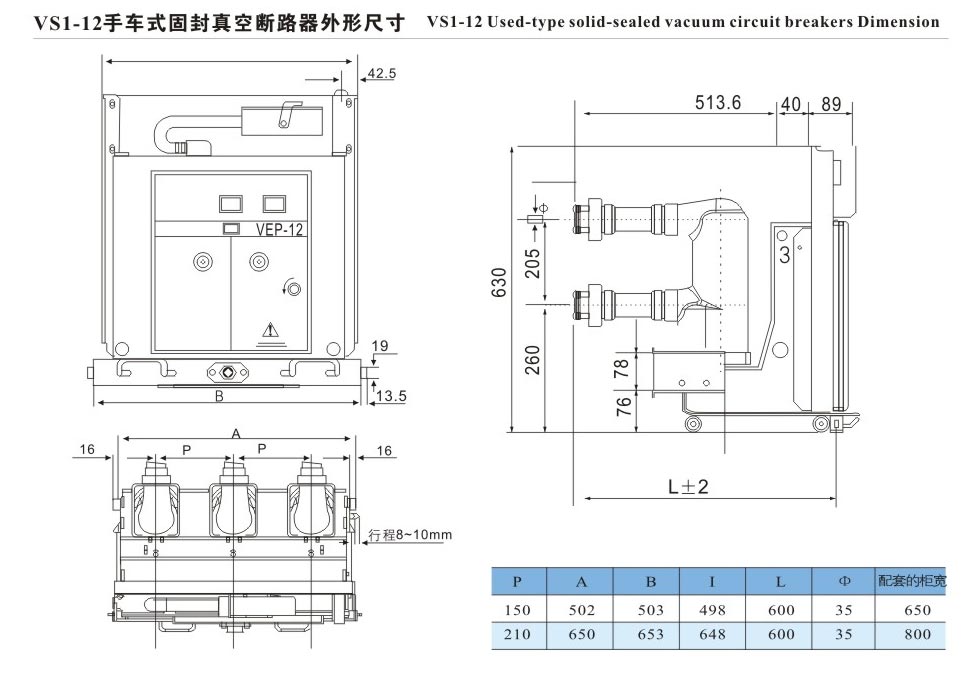

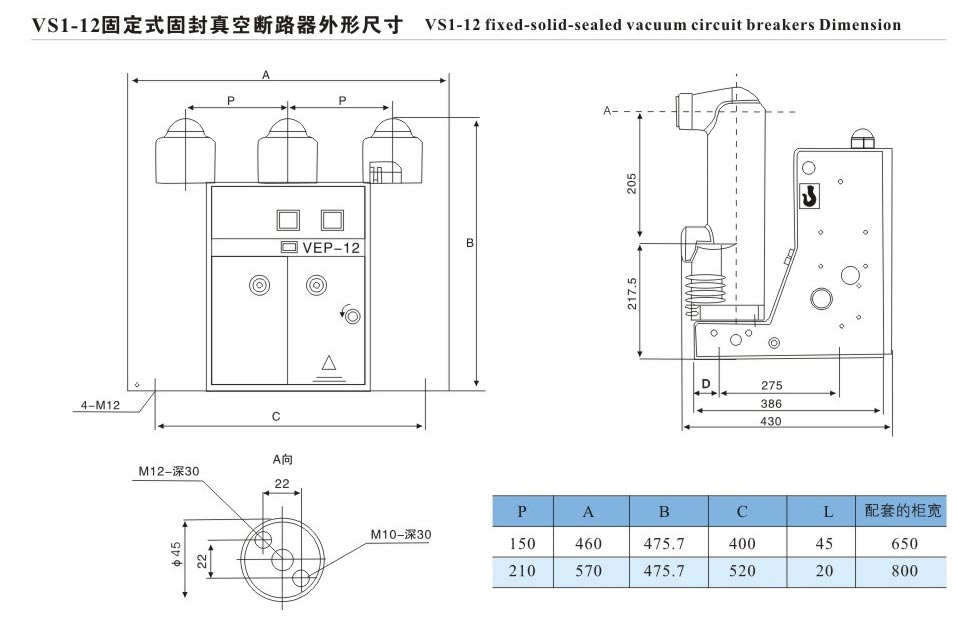

Ytre dimensjoner

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

FAQ

Q1: Hva er levetiden til Usune VS-12 (VEP-12) serie 12 11kV innendørs Vcb vakuumkretsbryter, og hva vedlikehold er nødvendig under bruk?

A1: Produktets mekaniske levetid er opptil 20 000 sykluser (10 000 sykluser for 50kA-klassen), og merkestrømmen bruddsyklus er 20 000 sykluser (10 000 sykluser for 50kA-klassen). Takket være adopsjonen av tredje generasjon solid-seal isolasjonsteknologi, den primære siden av produktet er vedlikeholdsfri. Ved daglig bruk, kun periodisk inspeksjoner av sekundærkretsen og driftsmekanismer (som energilagringsmotoren og drift spenning), rengjøring av utstyrsoverflaten og forebygging av støvansamling er nødvendig for å forlenge effektivt utstyrets levetid.

Q2: Kan Usune VS-12 (VEP-12) serie VCB brukes i tøffe innendørsmiljøer (som høy luftfuktighet og støv)?

A2: Ja. Produktet bruker tredje generasjons solid-tetning isolasjonsteknologi, som innkapsler lysbuen kammer og øvre og nedre utgående terminaler med epoksyharpiks ved bruk av APG-prosessen. Dette isolerer fullstendig høyspente strømførende komponenter fra det ytre miljøet, forhindrer at de blir påvirket av støv, fuktighet, insekter osv. Den viser utmerket værbestandighet og miljøtilpasningsevne, noe som gjør den perfekt egnet for tøffe innendørsmiljøer som høy luftfuktighet, støvete industriverksteder, kjemiske anlegg og gruver. Faktisk søknadssaker i East China Chemical Industrial Park bekrefter også dette.
