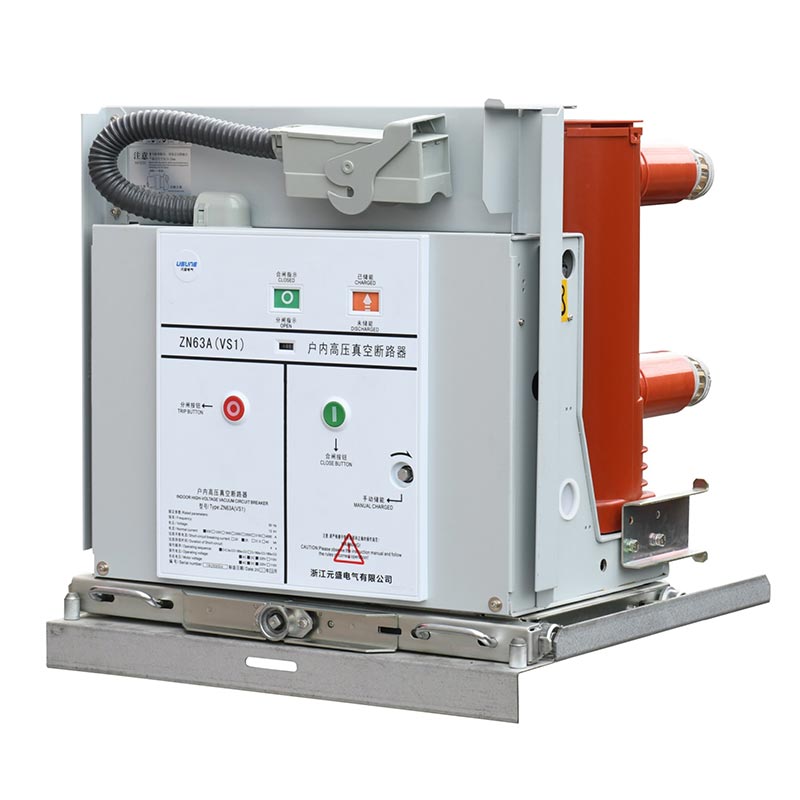

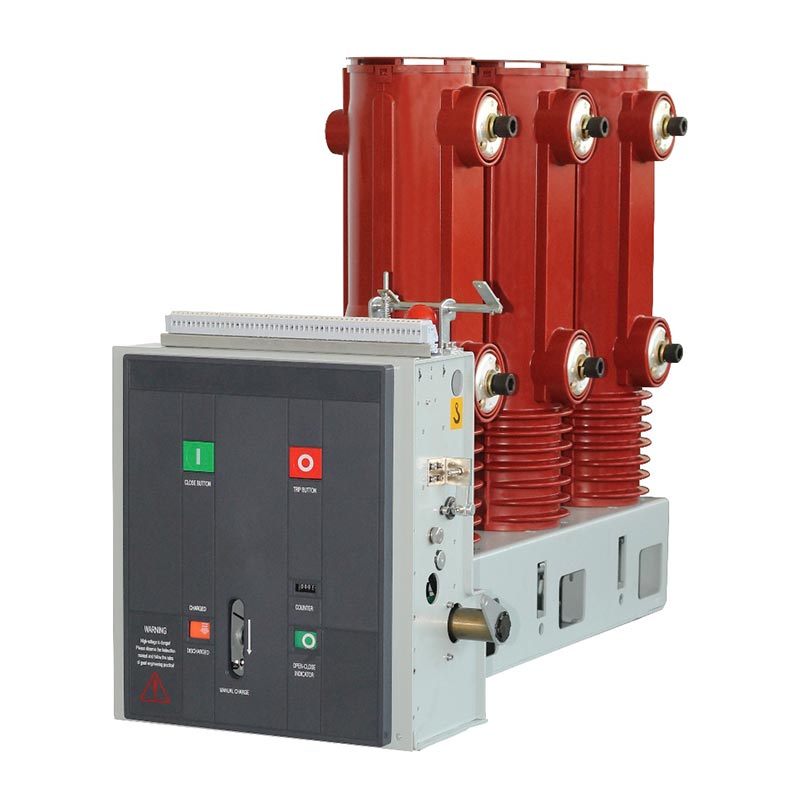

33kv innendørs Vcb Vakuum effektbryter

Usune 33kv innendørs Vcb vakuumkretsbryter er en ny generasjons produkt designet basert på avansert bryterutstyr FoU-konsepter og de faktiske behovene til det globale kraftdistribusjonsmarkedet. Den er egnet for trefase AC 50Hz innendørs kraftdistribusjonssystemer med en nominell spenning på 40,5kV (33kV driftsnivå), med kjerne funksjoner som normal lastveksling, feilstrømavbrudd, systemoverbelastningsbeskyttelse og utstyr sikkerhetsisolasjon.

Produktet forlater komplekse og redundante strukturer, vedtar en integrert ramme og modulær layout, optimalisert for fast sidemontert installasjon i høyspentkoblingsanlegg. Det gir betydelige fordeler i skapplass tilpasning, overordnet strukturell stabilitet, og senere drift og vedlikehold. Sammenlignet med vanlig innendørs vakuumbrytere, den er mer tilpasningsdyktig til hyppige driftsforhold, har lengre mekanisk levetid, og mer stabil drift konsistens, fullt ut oppfyller de kontinuerlige og pålitelige driftskravene til kritiske strømforsyningskoblinger.

Kjerneproduktfordeler

1. Profesjonell FoU + Scenario-basert design

Utviklet spesielt for å møte smertepunktene ved praktiske applikasjoner i 33kV/40,5kV innendørs bryterutstyr, den bruker profesjonell bryterdesignlogikk. Dens mekaniske utgangsegenskaper er perfekt tilpasset driftskravene til vakuumavbryteren. Alle strukturelle og ytelseskonfigurasjoner er designet for innendørs faste installasjoner, hyppige operasjoner, transformatorstasjoner og industrielle kraftdistribusjonsscenarier. Den teknologien er moden og svært praktisk for ingeniørapplikasjoner.

2. Real-World Testing + Stabil applikasjonsfeedback

33kV innendørs Vcb-vakuumbryter bruker en moden modulær fjærdriftsmekanisme. Dens overføring strukturen er enkel og pålitelig, uten komplekse eller lett skadede overføringskoblinger. Verifisert i mange industriell kraftdistribusjon, oppgraderinger av transformatorstasjoner og strømforsyningsprosjekter for gruvedrift, viser den utmerket ytelse i lukke- og åpningsnøyaktighet, mekanisk levetid og anti-interferensegenskaper.

3. Standardisert ytelse + komplette støtteparametere

Driftsspolen, energilagringsmotoren og driftslogikken er alle utformet i henhold til nominelle parametere. Den spenningstilpasningsområdet er klart, og koblingslogikken for hjelpebryteren er pålitelig. Produktet lukkes, åpning og energilagring er standardisert, med komplette dimensjoner, grensesnitt og kabling konfigurasjoner. Den kan matches direkte med standard 33kV innendørs bryterutstyr, og tilbyr sterk kompatibilitet og høy utskiftbarhet.

4. Trygg, stabil og brukervennlig design

Utstyrt med doble elektriske/manuelle energilagringsmoduser, er statusindikatoren og hjelpebryteren synkronisert. En hydraulisk bufferabsorpsjonsdesign brukes i de senere stadiene av tripping, noe som effektivt reduserer støtslitasje og forbedre driftssikkerheten. Den gir tydelig tilbakemelding på energilagring og åpnings-/lukkestatus, og unngår risiko for feilbetjening og omfattende sikring av drifts- og vedlikeholdssikkerhet på stedet.

Operativstruktur og mekanisk system

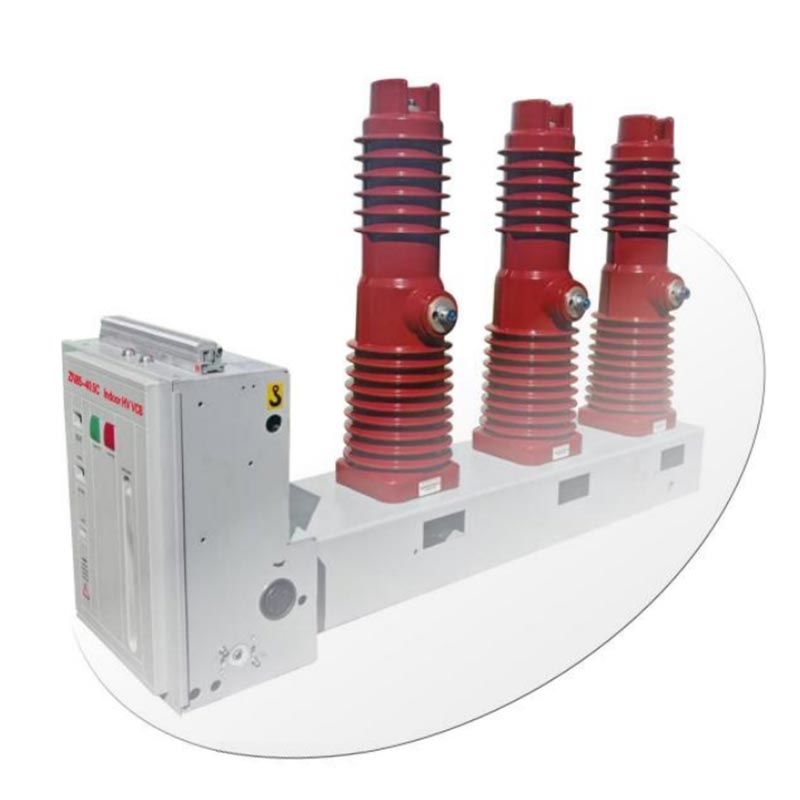

Kjernen i Usune ZN85C-40.5 33kV innendørs Vcb-vakuumbryter bruker en dedikert modulær fjærdrift mekanisme, som er installert helt inne i utstyrsrammen og er en uunnværlig kjernekomponent i effektbryterens overordnede struktur. Denne mekanismen er spesielt designet for 40,5 kV innendørs fast-sidemontert modeller, med en svært forenklet overføringsstruktur og en mer rasjonell kraftfordeling.

Dens viktigste strukturelle høydepunkt er dens perfekte tilpasning til strømbryterens vertikale layout, som muliggjør svært integrert montering med hovedkretsen og polsystemet. Mekanismens utgangskraftkurve samsvarer perfekt med vakuumbryterens driftskrav, og unngår problemer som feilaktig drift hastigheter, ustabilt kontakttrykk og kort mekanisk levetid forårsaket av konvensjonelle mekanismer. Det er det spesielt egnet for de mekaniske egenskapene og driftsforholdene til 40,5 kV innendørs vakuumkrets brytere.

Arbeidsprinsipp og driftsflyt

1. Drift av energilagring

Strømbryterens lukkekraft leveres i sin helhet av lukkefjærens energilagring, som støtter både driftsmoduser for elektrisk motordrift og manuelle håndtak. Selv under strømbrudd eller vedlikehold sørger den for normal energilagring og backup-stenging.

I elektrisk energilagringsmodus driver energilagringsmotoren festet til sideplaten til mekanismen giret overføringssystem. I manuell energilagringsmodus trekker operatøren et dedikert energilagringshåndtak, roterende girakselen og girenheten. Gjennom påløpskoblingen roterer energilagringsakselen synkront, strekke lukkefjæren for å fullføre energilagring.

Når full energilagring er nådd, låser energilagringspalen kamrullen og påløpsclutchen sikkert kobles automatisk ut. Samtidig driver koblingsplaten energilagringsindikatoren til å snu, viser "energilagret"-indikatoren, og hjelpebryteren bryter for å kutte motorstrømmen. På dette punkt går effektbryteren inn i lukkingsklar tilstand, med en klar og pålitelig status.

2. Avslutningsoperasjon

Lukking kan oppnås ved å trykke på lukkeknappen manuelt eller fjernstyre lukkeelektromagneten. Ved utløsning frigjør energilagringsmekanismen pallåsen, og den forhåndslagrede lukkefjæren raskt trekker seg sammen, noe som får kammen, energilagringsakselen og overløpsclutchen til å bevege seg synkront.

Kammen driver videre koblingsmekanismen, skyver den isolerte trekkstangen og beveger kontakten mot lukkingen posisjon, komprimere kontaktskivefjæren og etablere det stabile kontakttrykket som kreves for nominell strømledning. Etter lukking låser lukkepalen mekanismens rulle, og opprettholder den lukkede posisjonen; den energilagringsindikator og hjelpebryter tilbakestilles automatisk, kobler motorkretsen. Med en ekstern strømforsyning, går den umiddelbart inn i gjenenergilagringstilstand, lukke-/åpningsindikatoren skifter til "lukket" tilstand, og hoved- og hjelpebrytere fullfører synkron veksling.

3. Utløseoperasjon

Trip kan utløses på tre måter: manuelt via turknappen, via en ekstern elektrisk utløserenhet, eller via en overstrøm utløseenhet. Ved utløsning låses lukkelåsene opp, og frigjør låsetilstanden mellom mekanismen og rullene.

Under den kombinerte virkningen av kontaktfjæren og utløserfjæren, kommer de bevegelige og stasjonære kontaktene i kontakten vakuumavbryterkammeret til den faste polen skilles raskt og pålitelig, og oppnår feilstrøm eller belastning gjeldende avbrudd. I de senere stadiene av utløsningen absorberer den innebygde hydrauliske bufferen rester støtenergi, begrense den endelige utløsningsposisjonen, redusere mekanisk støt og slitasje, og utvide den totale mekaniske levetiden til utstyret.

Viktige elektriske og mekaniske parametere

Installasjonsmetode og dimensjoner

Usune ZN85C-40.5 bruker en fast sidemontert installasjonsstruktur, spesielt designet for standard innendørs høyspent koblingsanlegg. Den har høy kabinettkompatibilitet, praktisk montering, igangkjøring og påfølgende vedlikehold, og støtter tre vanlige installasjonsmetoder for kabling:

- Høyre side utgående kabel type
- Topp innkommende kabeltype
- Innfelt installasjonstype

De overordnede dimensjonene overholder de generelle spesifikasjonene for enhetsmatching (se figur 1 for detaljert informasjon) monteringshullsavstand, total lengde, bredde, høyde og samleskinneforbindelsesdimensjoner), som muliggjør standardiserte erstatning og enhetlig skaptilpasning, noe som reduserer kundens design, modifikasjoner og installasjonskostnader.

FAQ

Q1: Er dette produktet egnet for både 33kV og 40,5kV strømsystemer?

A: Ja. Produktets nominelle designspenning er 40,5 kV, og oppfyller fullt ut de konvensjonelle innendørsdriftskravene av 33kV kraftsystemer. Den har tilstrekkelig isolasjon og bruddkapasitetsmarginer, og kan være trygt og stabilt brukt på 33kV innendørs bryteranleggsprosjekter i industri- og gruvebedrifter, kraftverk og små og mellomstore transformatorstasjoner.

Spørsmål 2: Hva hvis strømforsyningen på stedet er avbrutt og energilagring ikke kan fullføres elektrisk?

A: Denne 33kV innendørs Vcb-vakuumbryteren er utstyrt med et dedikert manuell energilagringshåndtak. Når ekstern strømforsyning avbrytes eller motoren svikter, kan operatøren manuelt fullføre stenging og energi lagringsoperasjon gjennom energilagringshåndtaket, oppnår normal lukkeoperasjon og betydelig forbedring utstyrets nøddriftsevne under strømbrudd og vedlikeholdsforhold.

Q3: Hva er kjernefordelene med denne faste sidemonterte typen sammenlignet med konvensjonell håndkjerre-støvsuger effektbrytere?

A: Denne sidemonterte faste modellen har sterkere strukturell stivhet og mindre radiell installasjonsplass, noe som gjør den lettere å matche med kompakt bryterutstyr. Den gir også høyere stabilitet under hyppig drift og vibrasjoner forhold. Installasjon, fiksering og påfølgende vedlikehold er enklere, noe som gjør den mer egnet for industri brukere, ettermonteringsprosjekter og utskiftingsscenarier av ikke-helt skufftype med høye krav til faste og pålitelig drift.
