Hv Innendørs Vakuum effektbryter

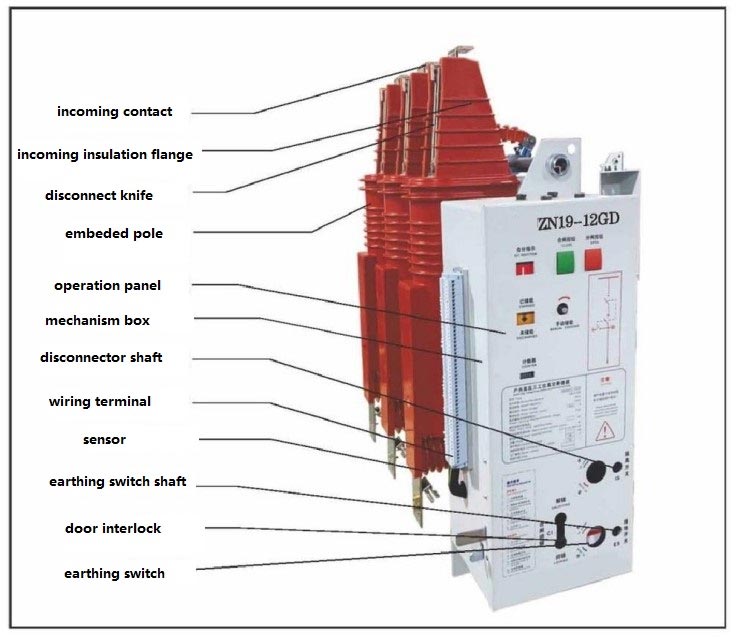

HV innendørs vakuumkretsbryter er en innendørs høyspent tre-posisjons vakuumbryter, plassert som "sikker, pålitelig, effektiv, vedlikeholdsfri og tilpasningsdyktig til alle scenarier." Den er egnet for 3,6-12kV strøm systemer, adresserer smertepunktene til tradisjonelle strømbrytere og fungerer som en kjernebeskyttelsesenhet for strøm nett og industrielt utstyr.

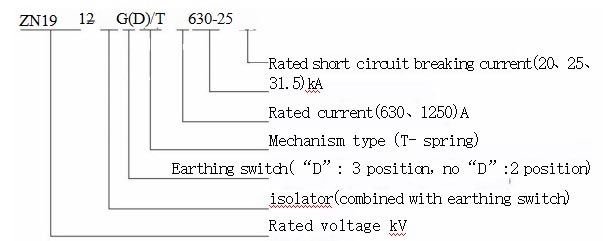

Varekode og betydning

Merk: Hvis det ikke er noen jordingsbryter, fungerer jordingsakselen som en låsende aksel, og dimensjonene forbli uendret.

Kjernefordeler

1. Overlegen elektromekanisk ytelse og lang levetid

Stabil mekanisk struktur og utmerket elektrisk ytelse. Mekanisk levetid når 3000 sykluser for frakoblingsbrytere, 10000 sykluser for strømbrytere og 3000 sykluser for jordingsbrytere. Hovedkretsen bruker solid-state innebygde stolper, forbedrer miljøtilpasningsevne og isolasjonspålitelighet, og oppnår vedlikeholdsfri drift og redusere vedlikeholdskostnader.

2. Modulær design og praktisk drift

Den modulære rammen integrerer flere kjernekomponenter, og oppnår en miniatyrisert design. Betjeningsmekanismen kan erstattes og vedlikeholdes uavhengig, og støtter manuell drift, AC/DC-energilagring og fjernkontroll, tilpasse seg ulike operasjonelle behov og forbedre effektiviteten.

3. Flere beskyttelser for å forhindre feildrift

HV innendørs vakuumkretsbryter er utstyrt med omfattende elektromekaniske forriglingsenheter. Den skillebryteren har et synlig brudd etter utløsning, skapdøren er låst med jordingsbryteren, og utgående linje er utstyrt med en kontaktløs live-line indikatorsensor, som omfattende sikrer drift og utstyrssikkerhet.

4. Allsidige applikasjoner

Den tilpasser seg ulike skaptyper og kan monteres både fremover og bakover. Passer for ulike belastninger, er den spesielt egnet for scenarier som involverer hyppig drift og flere kortslutningsstrømmer avbrudd, imøtekomme ulike behov for kraftdistribusjon.

Kjerne tekniske parametere

Real-World Application Case

En casestudie fra en mellomstor industri- og gruvebedrift i det østlige Kina bekrefter produktets praktiske funksjon verdi: Bedriftens 10kV kraftdistribusjonssystem brukte opprinnelig tradisjonelle oljebrytere, noe som led fra høye tap, komplekst vedlikehold og høy feilprosent (8 %). Etter å ha erstattet den defekte kretsen med HV Innendørs vakuumkretsbryter i 2023, vedlikeholdsfri drift ble oppnådd, og sparte 30 000 RMB i årlig vedlikehold kostnader, redusere energiforbruket med 68 %, senke feilraten til under 1 %, og sikre stabil drift i 18 måneder uten feil. Dette demonstrerer produktets verdi i "kostnadsreduksjon, effektivitetsforbedring og sikkerhet," som viser Usunes profesjonelle evner som leverandør.

Produktbruks- og vedlikeholdsinstruksjoner

1. Gjeldende driftsbetingelser

HV Indoor Vakuum Circuit Breaker er egnet for innendørs miljøer med høyder ≤1000m, seismisk intensitet ≤8 grader, og ingen eksplosiv korrosjon eller kraftig vibrasjon, med daglig gjennomsnittlig fuktighet <95 % og månedlig gjennomsnitt fuktighet <90 %. For høyder over 1000m kreves profesjonelle beregninger ved utvelgelse.

2. Driftsprosedyrer

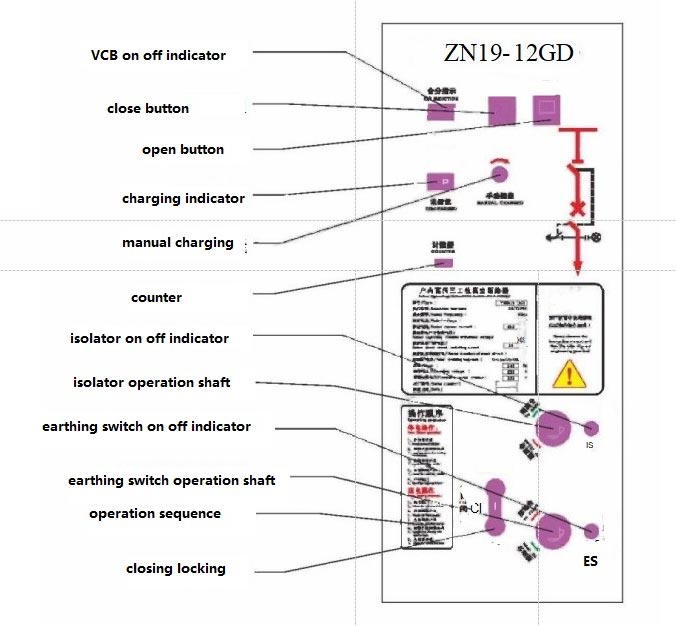

Støtter manuell og elektrisk betjening: Manuell betjening krever et dedikert energilagringshåndtak for energi oppbevaring før lukking og åpning av strømbryteren; elektrisk drift krever tilkobling til en sekundær strøm tilførsel, energilagring og drift via kontrollknapper. Skillebryteren åpnes med klokken og lukkes mot klokken. Skapdøren og jordingsbryteren er låst for sikkerhet.

3. Vedlikeholdskrav

Hele enheten er vedlikeholdsfri; Vakuumbryteren bør kun inspiseres hvis det er ytre skader mistenkt. Betjeningsmekanismen krever regelmessig inspeksjon, og utvendig bør rengjøres etter 5 år drift eller etter vedlikehold. Vedlikehold må utføres av kvalifisert personell; hjelpestrømforsyningen bør kobles fra først.

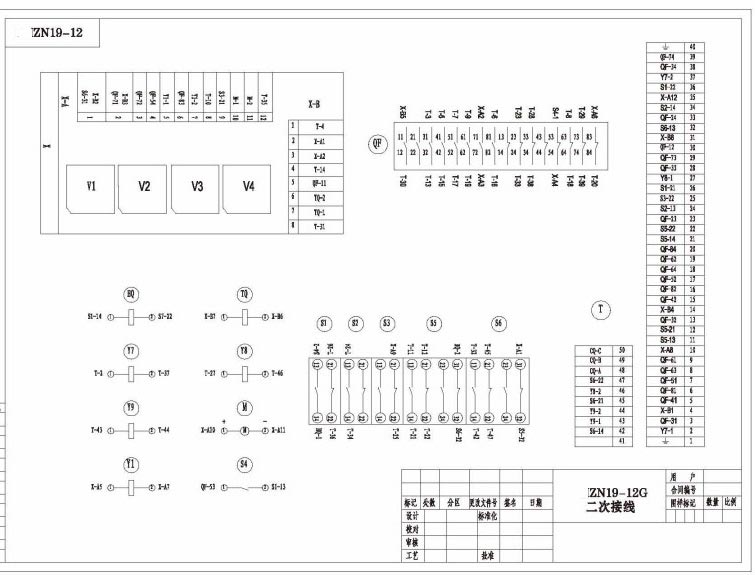

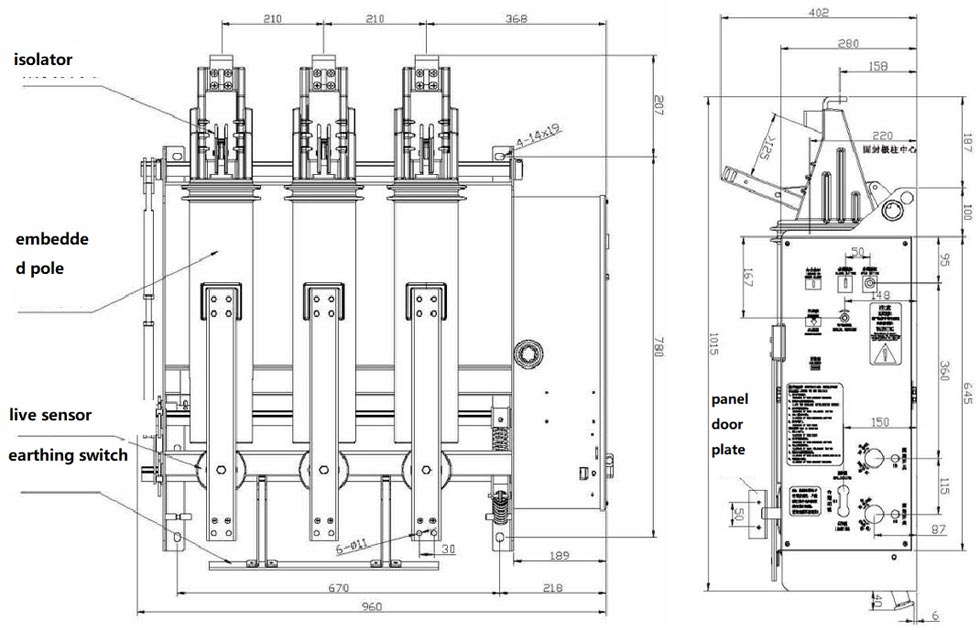

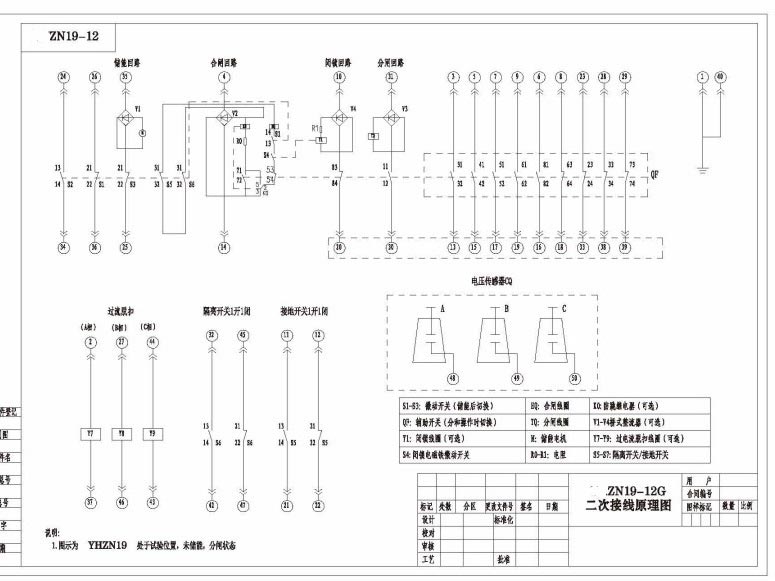

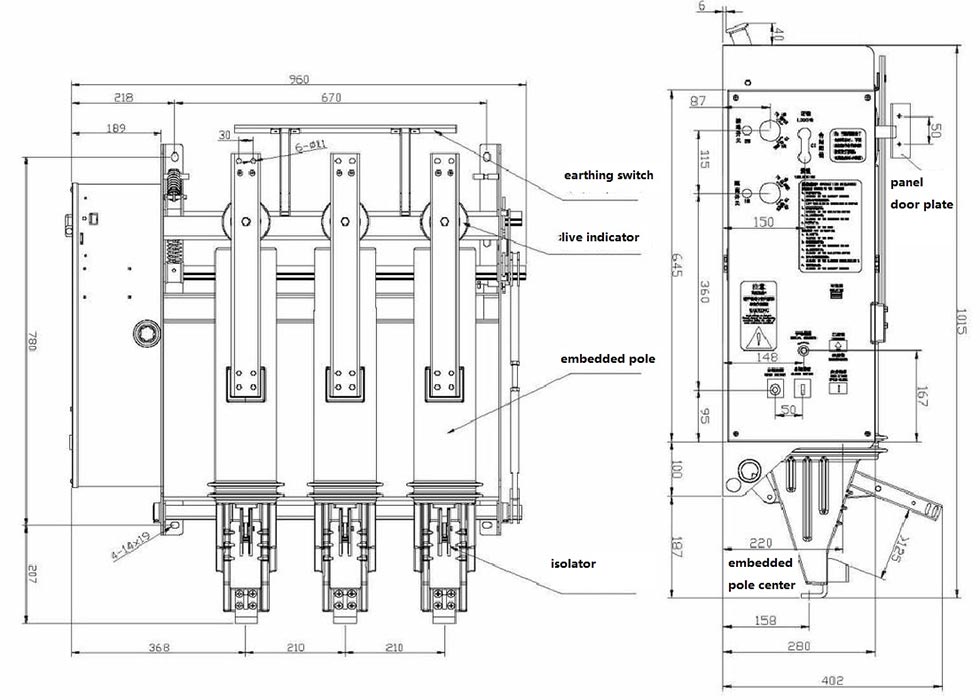

Yttermål og koblingsskjema

ZN19-12GD/(1250)-(31.5) inversjonsinstallasjon

ZN19-12GD/(1250)-(31.5) normal installasjon

Merkevaregaranti og partnerskapsfordeler

Som en profesjonell produsent besitter Usune en moderne fabrikk. Vår HV innendørs vakuumkretsbryter gjennomgår streng ytelse og mekanisk innkjøringstesting før du forlater fabrikken; emballasje og transport er standardisert for å sikre at utstyret kommer i god stand. Som en innenlandsk leverandør av høy kvalitet i Kina, Usune tilbyr skreddersydde løsninger, omfattende ettersalgsservice og rask levering. Våre produkter eksporteres til utlandet, gjør oss til et foretrukket valg i bransjen for vår overlegne kvalitet, og vi gir kontinuerlig brukerne pålitelige løsninger for kraftdistribusjon.
