Vakuumbryter av lateral type

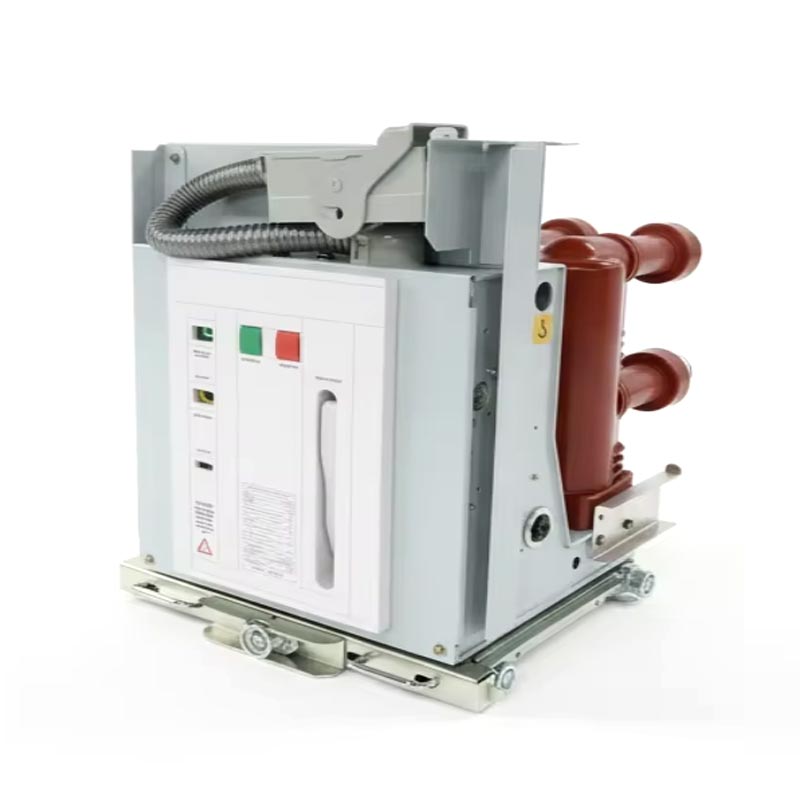

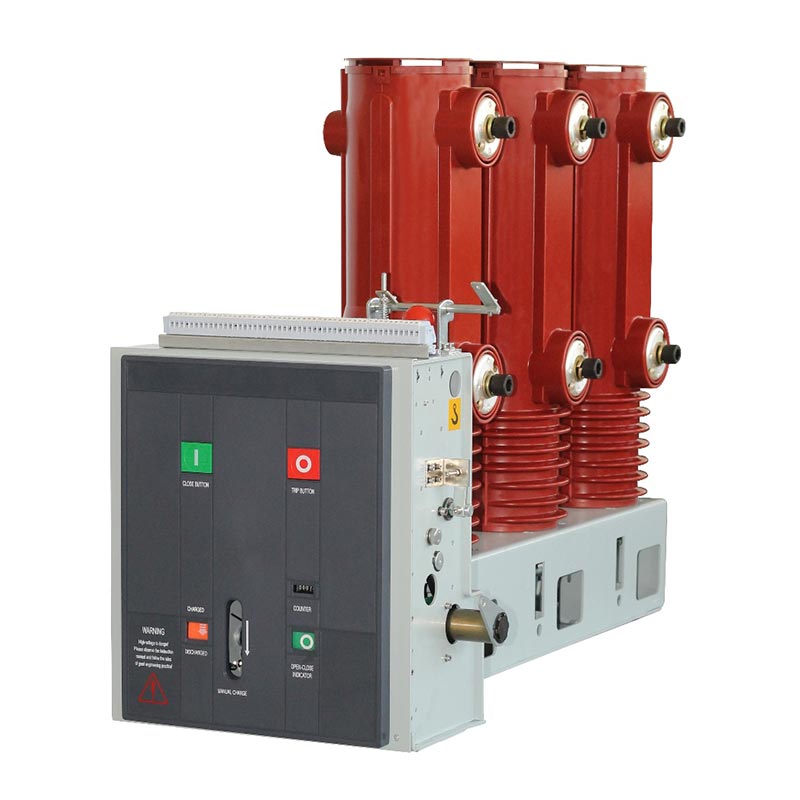

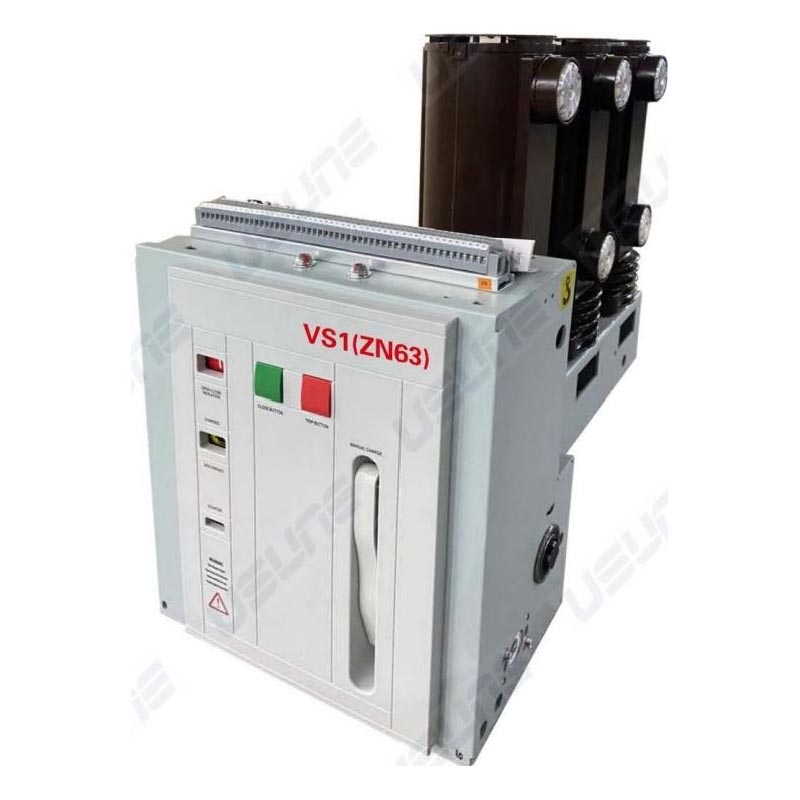

Usune Lateral Type Vakuum Circuit Breaker er et innendørs installert høyspenningsbryter, delt i to hoved serie: VS1(ZN63)-12 og VS1-24. Den brukes først og fremst i 12KV, 24KV og 36KV trefase kraftsystemer, og utfører beskyttelses- og kontrollansvar for kraftnettutstyr og kraftsystemer for industri- og gruvedrift. Ved å bruke avansert vakuumbue-slukkingsteknologi, har den rask lysbueslukkingshastighet, liten størrelse, lang levetid, og lave vedlikeholdskostnader, noe som gjør den til en uunnværlig kjerneenhet i moderne kraftoverføring og distribusjonssystemer.

Kjernefordeler:

1. År med brukserfaring innen kraftoverføring og distribusjon, mye brukt i industri og gruvedrift bedrifter, kraftverk og strømnett i byer og på landsbygda, og oppnår utbredt brukeranerkjennelse for sin stabile ytelse og pålitelig drift.

2. Uavhengig utviklet av Usunes profesjonelle FoU-team, med en sidemontert design som integrerer fjærdriftsmekanisme med strømbryterkroppen, optimaliserer den generelle strukturen; vakuumavbryteren bruker en APG-prosess epoksyharpiks isolerende sylinder, som tilbyr utmerket krypeytelse og miljømessig tilpasningsevne.

3. Samsvarer strengt med GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5KV innendørs høyspenning Vakuumkretsbrytere", DL/T403-2000 "12~40,5KV Vakuumkretsbrytere bestillingstekniske betingelser", og IEC62271-100:2008 internasjonale standarder, og har bestått flere autoritative tester og sertifiseringer.

4. Som en profesjonell produsent av høyspent elektrisk utstyr i Kina, har Usune en standardisert produksjonsanlegg, og hver effektbryter gjennomgår strenge tester før de forlater fabrikken. Som en pålitelig leverandør, gir den omfattende ettersalgsservice og teknisk støtte, og eliminerer eventuelle bekymringer for brukerne.

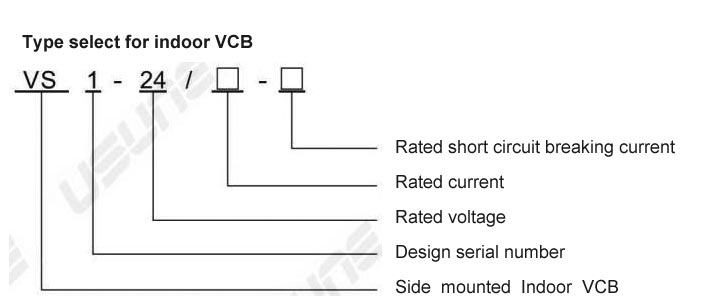

Produktspesifikasjoner og tekniske parametere

Usune Lateral Type Vakuum Circuit Breaker tilbyr et komplett utvalg av spesifikasjoner og stabil ytelse. Det viktigste tekniske parametere (som tar VS1(ZN63)-24-serien som primærreferanse) er vist i tabellen nedenfor:

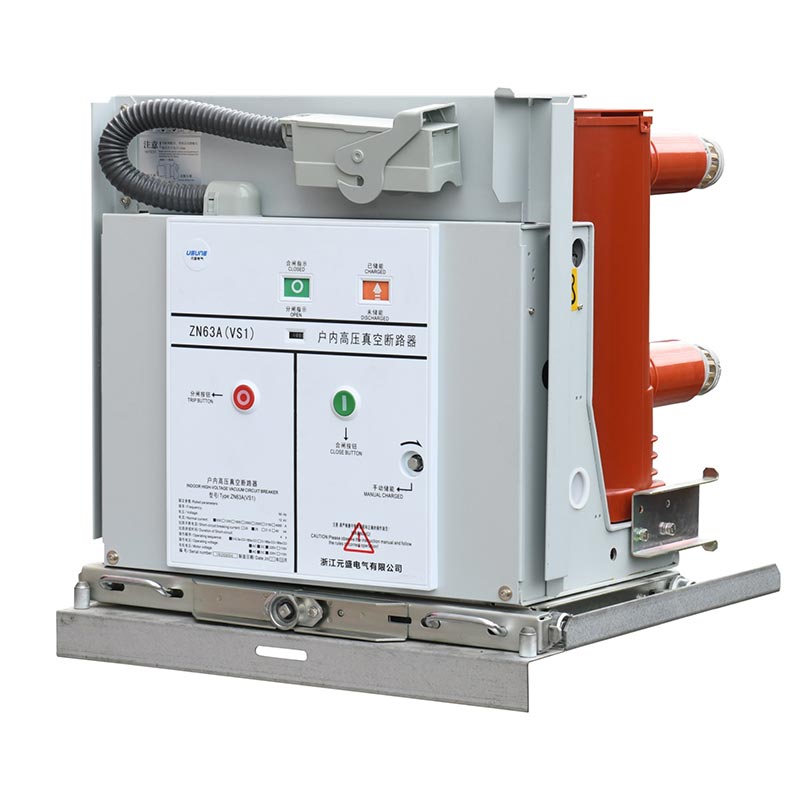

Struktur og funksjon

1. Overordnet struktur

Betjeningsmekanismen og lysbueslukkingskammeret er arrangert i en integrert struktur, med hoved ledende krets er en trefaset gulvmontert type. Vakuumbueslukkingskammeret er langsgående installert i en APG-behandlet epoksyharpiks rørformet isolerende sylinder, som gir utmerket krypeytelse, reduserer støvansamling på overflaten av lysbuen, unngår påvirkning av eksterne faktorer, og sikrer god isolasjon selv i fuktige og sterkt forurensede miljøer. VS1-12-serien er en fast installasjon type, egnet for fast koblingsutstyr, og kan brukes uavhengig eller brukes til å ringe nettverksstrømforsyning, boks-type transformatorer og andre systemer.

2. Driftsmekanisme

Den laterale vakuumkretsbryteren bruker en plan fjærdrevet mekanisme som støtter både manuell og lagring av elektrisk energi. Driftsmotoren er plassert i frontskapet til lysbueslukkingskammeret, delt inn i fem monteringsrom, som hver rommer energilagrings-, overførings-, tripping- og bufferkomponentene. Den integrerte utformingen av lysbueslukkingskammeret og betjeningsmekanismen sikrer en høy grad av tilpasning mellom driftsytelse og lysbueslukkingskammerets åpnings- og lukkekrav, noe som reduserer mellomtrinn, senker energiforbruk og støy, og forbedrer effektbryterens funksjon pålitelighet.

Applikasjonsmiljø

Lateral Type Vakuum Circuit Breaker er egnet for innendørs miljøer og må oppfylle følgende krav: omgivelsestemperatur -15 ℃ til +40 ℃; daglig gjennomsnittlig relativ fuktighet ≤95 %, månedlig gjennomsnitt ≤90 %; høyde ≤1000m; seismisk intensitet ≤8 grader; og fravær av betydelig støv, etsende gasser eller annen forurensning. Merk: Tilpasning er nødvendig for applikasjoner som overskrider disse kravene etter forhåndskonsultasjon med produsenten.

Installasjon og igangkjøring

Vakuumbrytere av lateral type gjennomgår strenge tester før de forlater fabrikken. Før du setter energi på primærkrets, må følgende forberedelser gjøres:

1. Sjekk utstyret for skader; hvis den er skadet, slutt å bruke den.
2. Rengjør isolasjonsoverflaten for eventuelle forurensninger.
3. Betjen energilagrings- og åpnings-/lukkingsfunksjonene manuelt, og observer at statusen er normal.
4. Betjen ved å bruke strømforsyningen, og bekrefter at statusen er normal.
5. Før frem/trekk inn strømbryteren av håndkjerretypen i henhold til spesifikasjonene, og bekreft at posisjonen indikatoren er normal etter å ha nådd riktig posisjon.

Merk: Når du bruker en lukkende forriglingsenhet, må strøm kobles til for å låse den opp før den lukkes.

Praktisk søknadssak

Kasusstudie: Søknad i en stor industri- og gruvevirksomhet i Kina

En stor stålbedrift i Kina har et komplekst kraftsystem med høye krav til utstyrsdrift frekvens- og kortslutningsstrømkontroll. Etter å ha sammenlignet flere leverandører, Usune VS1(ZN63)-24-serien effektbryter ble valgt som kjernebeskyttelsesanordning for kraftdistribusjonssystemet. Siden dens idriftsettelse i 2024, har systemet fungert stabilt i over 12 måneder uten feil, vellykket håndtering tre kortslutningsfeil, som effektivt beskytter utstyr og forhindrer tap av strømbrudd. Selskapet høyt anerkjenner produktets ytelse og installasjons- og igangkjøringstjenestene levert av produsenten.

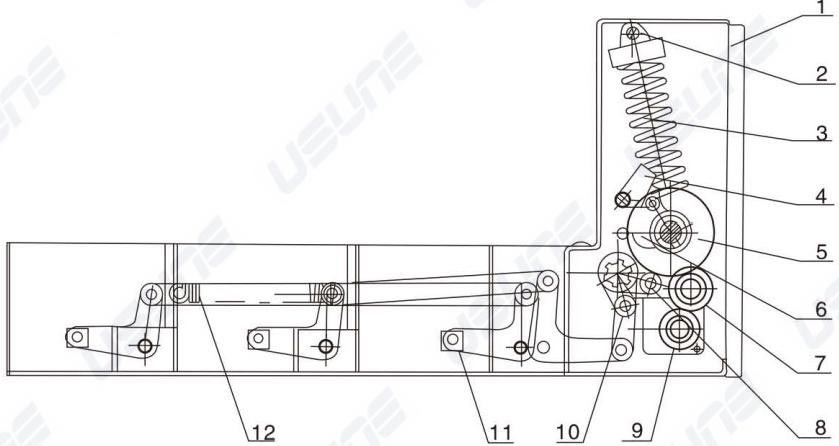

1.Bytteboks
2. Vippebolt
3.Slukkefjær
4.Lukkebeslag
5. Interne elektriske ledninger rektor
6.Kammekanisme/betjening av mekanisme
7.Girhjulsoverføringsmekanisme
8. Inngangskoblingsspak
9.Ladet motor
10. Firespaks girmekanisme
11.Transmisjonsblokk
12.Utløsningsmekanisme
