Innendørs høyspenningsvakuumbryter

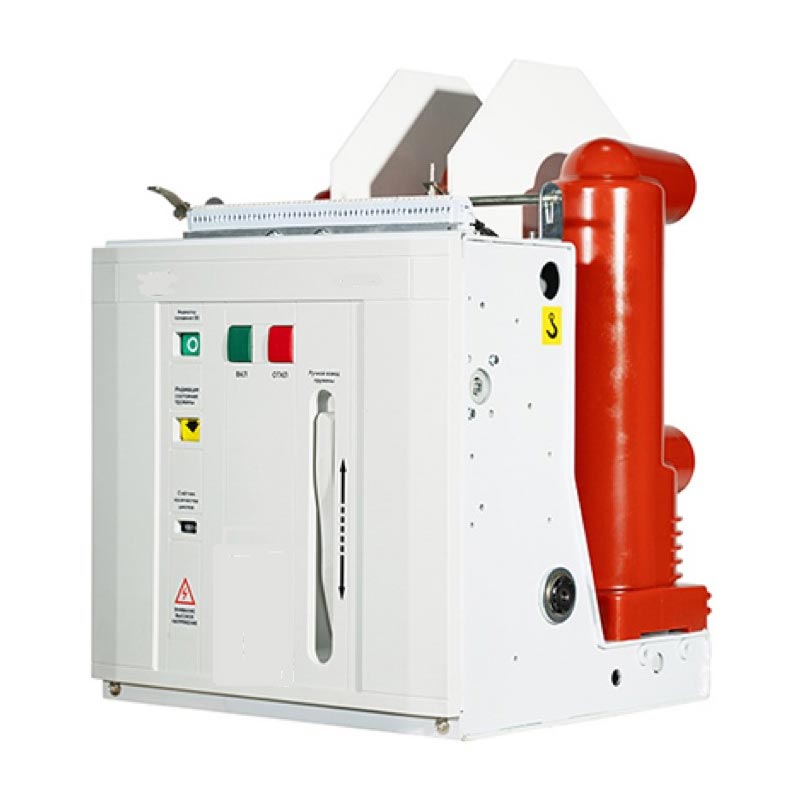

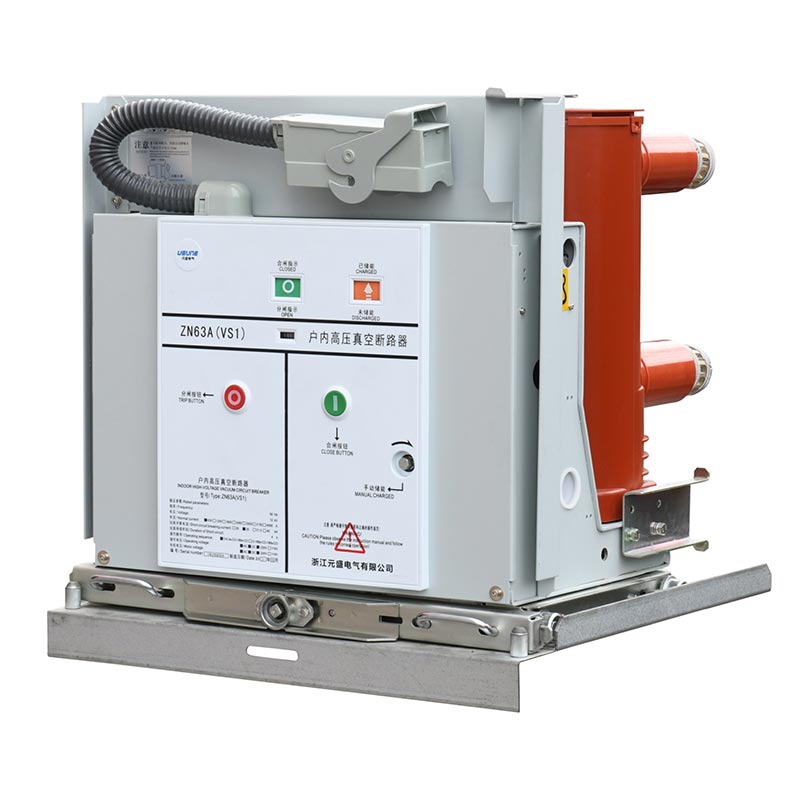

Usune VS1(ZN63)-12-serien innendørs høyspenningsvakuumbryter er en kjerne elektrisk beskyttelse og kontroll enhet for 12kV strømsystemer. Den integrerte utformingen av den fjærdrevne mekanismen og kretsbryterhuset reduserer mellomliggende overføringsforbindelser, reduserer energiforbruk og støy, og forbedrer produktets funksjonalitet pålitelighet. Hovedkretsen bruker integrert størknede poler, og oppnår miniatyrisering av strømbryteren, forbedrer miljøtilpasning og levetid, og muliggjør vedlikeholdsfri drift i de fleste scenarier.

Produktfordeler

1. Høy pålitelighet

Vakuumbryteren er langsgående installert i en rørformet isolasjonssylinder laget med epoksyharpiks APG, gir utmerket krypemotstand og forhindrer effektivt støvansamling og ekstern interferens. Det kan fungere stabilt selv i fuktige og sterkt forurensede miljøer.

2.Fleksibel konfigurasjon

Den kan være utformet som en fast installasjonsenhet eller utstyrt med en dedikert aktuator for å danne en skuffeenhet. Det passer perfekt til KYN28A-12 (GZS) type sentermontert skuffetype bryterutstyr. Den faste typen kan også brukes i XGN-seriens faste bryterutstyr.

3. Kan tilpasses hyppig drift

Ved å utnytte de unike fordelene ved vakuumavbrudd er den spesielt egnet for scenarier som krever hyppig drift ved nominell driftsstrøm og gjentatte avbrudd av kortslutningsstrøm, gir sterk praktisk.

4. Samsvar med standard

Holder seg strengt til GB/T1984-2014 "Høyspentkretsbrytere", JB3855-1996 "3,6~40,5kV innendørs høyspenning Vakuumkretsbrytere", DL/T403-2000 "12~40,5kV Vakuumkretsbrytere Bestillingstekniske betingelser", og IEC62271-100:2008-standarder, som sikrer autoritativ kvalitetssikring.

Tekniske parametere

Struktur og funksjon

1. Overordnet struktur

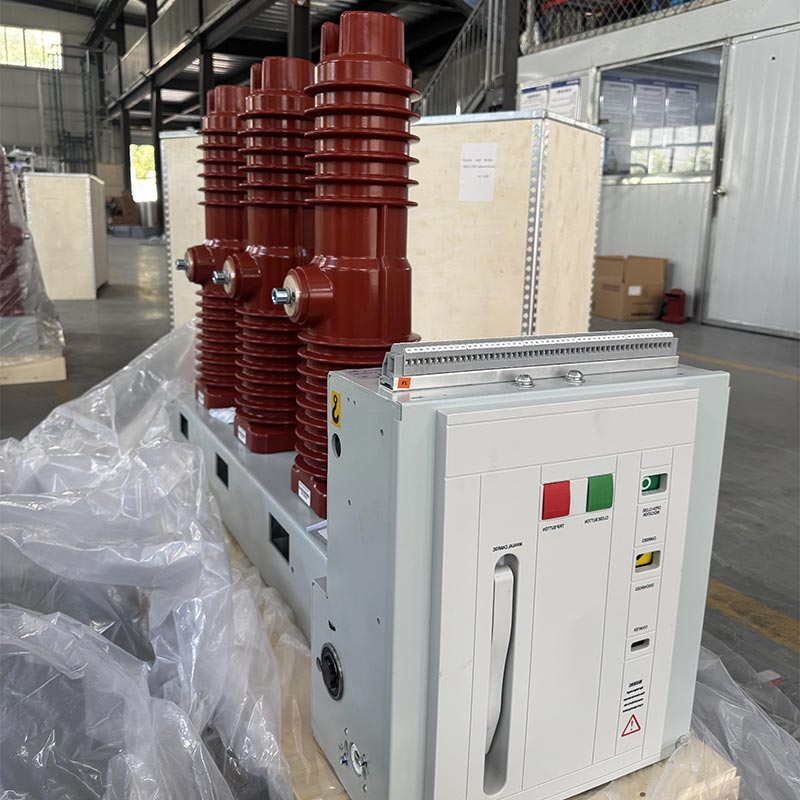

Usune VS1(ZN63)-12 innendørs høyspenningsvakuumbryter vedtar en integrert struktur med driften mekanisme og lysbueslukkekammer anordnet foran og bak. Den ledende hovedkretsen er en trefaset gulvmontert struktur. Denne unike designen reduserer støvansamlingen på lysbueslukkingskammeret betydelig overflate, og forhindrer at vakuumbueslukkingskammeret påvirkes av eksterne faktorer. Selv i fuktig og sterkt forurensede miljøer opprettholder den utmerket motstandsspenning og høy motstand, og overgår tilsvarende produkter.

2. Driftsmekanismens struktur

Betjeningsmekanismen er en plan fjærdrevet mekanisme med både manuell og elektrisk energilagring funksjoner. Driftsmotoren er plassert i skapet foran lysbueslukkekammeret. Skapet er delt inn i fem monteringsrom med fire mellomrom, som hver rommer energilagring, overføring, tripping og bufferkomponenter av betjeningsmekanismen. Den integrerte utformingen av lysbueslukkingskammeret og betjeningsmekanisme sikrer en høy grad av samsvar mellom betjeningsmekanismens ytelse og lysbueslukkingskammerets åpnings- og lukkekrav, reduserer overflødige komponenter, senker energi forbruk og støy, og forbedre effektbryterens driftssikkerhet.

Driftsmiljø

1. Omgivelsestemperatur: Maksimum +40 ℃, minimum -15 ℃
2. Luftfuktighet: Daglig gjennomsnittlig relativ fuktighet ≤95 %; Månedlig gjennomsnittlig relativ luftfuktighet ≤90 %; Daglig gjennomsnitt vanndamptrykk ≤22×10⁻³MPa; Månedlig gjennomsnittlig vanndamptrykk ≤1,8×10⁻³MPa
3. Høyde: Ikke over 1000m
4. Seismisk intensitet: Ikke over 8 grader
5. Atmosfærisk miljø: Ingen betydelig støv, røyk, etsende eller brennbare gasser, damper eller saltspray forurensning i luften rundt.

Merk: Hvis de ovennevnte normale driftsmiljøforholdene overskrides, vennligst ta kontakt med produsenten vår i gå videre for å tilpasse produktet i henhold til de faktiske arbeidsforholdene.

Installasjon og igangkjøring

1. Kontroller strømbryteren for skade under transport og lagring. Hvis det oppdages skader, slutt å bruke den umiddelbart og kontakt vår leverandør for ettersalgsstøtte.
2. Fjern smuss (spesielt fra isolasjonsoverflaten). Smuss som genereres under transport eller lagring kan påvirke isolasjonsytelsen til produktet og kan til og med forårsake sikkerhetsfarer.
3. Betjen strømbryteren manuelt i henhold til forskrifter for å lagre energi, lukke og åpne, observer om energilagringsstatusen og indikatorene for åpen/lukking er normale.
4. Betjen kretsbryteren ved å bruke strømforsyningen for å lagre energi, lukke og åpne, observer om energilagringsstatusen og indikatorene for åpen/lukking er normale.
5. Betjening av håndkjerrebryteren: Sett kjørehåndtaket inn i skyvehullet, vri det med klokken til forover, og mot klokken for å trekke seg tilbake, med en total fremføringsslag på 300±3 mm; i åpen stilling, jevnt flytt den til arbeids- eller testposisjon, vri håndtaket 30 ganger med middels hastighet til du hører en "klikk"-lyd, som indikerer at den er i riktig posisjon (ikke bruk overdreven kraft for å unngå å skade skyvemekanismen), og samtidig vil den tilsvarende posisjonsindikatorkretsen kobles til.

Merk: Hvis en lukkende sperreanordning er valgt, må sperrekretsens strømforsyning kobles til lås den opp før du lukker kretsen.

Applikasjonssak fra den virkelige verden

Kasusstudie: Urban Commercial Complex Power Distribution Project

Et 150 000㎡ kommersielt kompleks (integrering av kjøpesenter, kontorbygg og hotell) i kjernevirksomhetsdistriktet fra Hangzhou, Kina, krevde høyspenningsbrytere med stabil ytelse, tilpasningsevne til hyppige drift og høy sikkerhet for å sikre kontinuiteten i den generelle strømforsyningen. Etter å ha sammenlignet ulike alternativer klient valgte Usune VS1-12/630-25 håndkjerre-type innendørs høyspenningsvakuumbryter, som distribuerer 20 enheter å håndtere kortslutningsbeskyttelse og lastkontroll av kompleksets høy- og lavspente kraftdistribusjonssystem. Siden idriftsettelse har den fungert stabilt uten noen feil, med feilisoleringstid redusert til 0,3 sekunder, effektivt sikre normal drift av elektrisk utstyr og få stor ros fra kunden.

FAQ

Q1: Hva hvis innendørs høyspenningsvakuumbryter brukes i et miljø utenfor normalområdet?

A1: Hvis det faktiske driftsmiljøet overstiger normale forhold (som høyde over 1000m, omgivelsestemperatur under -15 ℃ eller over +40 ℃, etc.), er det nødvendig å konsultere produsenten vår på forhånd. Vår fabrikk vil tilpasse produkter basert på faktiske miljøparametere, for eksempel å forbedre isolasjonsytelsen og optimalisere tetningsstrukturer, for å sikre stabil drift i målmiljøet.

Q2: Hvordan vedlikeholde Usune VS1-12-serien effektbrytere for å forlenge levetiden?

A2: Produktet bruker en integrert størknet stang og integrert struktur, og oppnår vedlikeholdsfri drift under normal bruk. Bare periodiske kontroller av renheten på strømbryterens overflate (spesielt isolasjonen overflate), fjerning av støv og smuss, og observasjon av åpen/lukke-posisjonsindikatorer og energilagringsstatus er påkrevd. Hvis det oppdages unormalt, må du umiddelbart slutte å bruke produktet og kontakte vår leverandør for profesjonelt vedlikehold etter salg for å forhindre ytterligere skade.

Q3: Er Usune VS1-12-seriens effektbrytere kompatible med andre merker bryterutstyr?

A3: Ja. Produktet er designet i henhold til nasjonale og internasjonale standarder og er perfekt kompatibel med KYN28A-12 (GZS) type sentermontert skuffetype koblingsutstyr og XGN-serien fast koblingsutstyr. Videre er vår produsenten kan justere produktdimensjonene og grensesnittene i henhold til den spesifikke brytermodellen til kunde for å sikre kompatibilitet. Før du kjøper, vennligst oppgi bryterparameterne til vår leverandør for profesjonelle matchingsråd.
