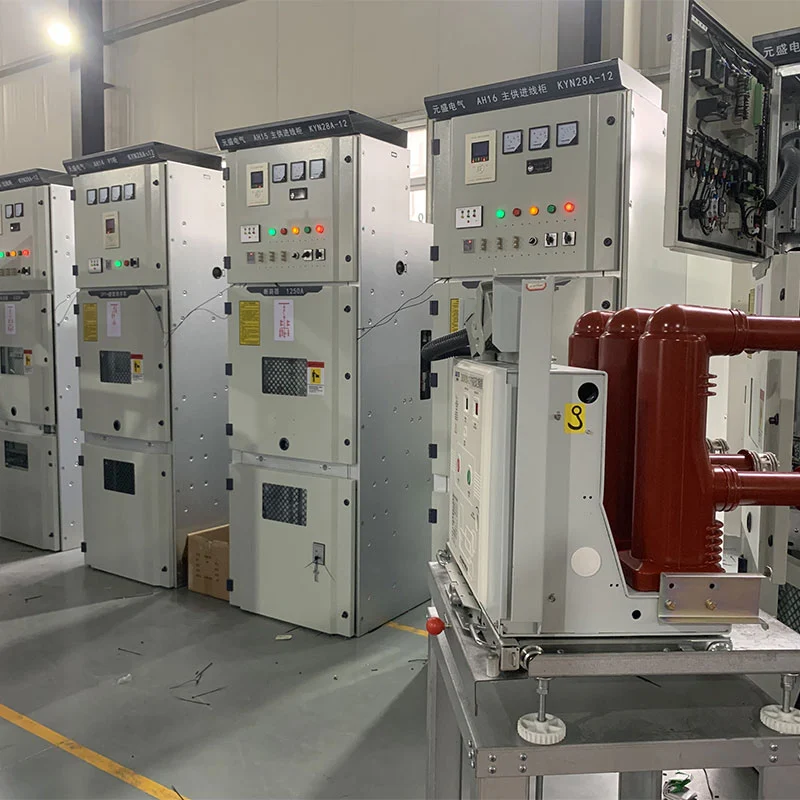

Panelet med middels spenningsskuff støtter strømmottak, materdistribusjon, spenningsmåling, måling, bussseksjonering, og isolasjonsfunksjoner. Usune gir utstyret en ingeniørorientert konfigurasjon tilnærming og opererer under ISO 9001, ISO 14001 og ISO 45001 styringssystemer, med produkter designet i henhold til til gjeldende IEC- og GB-standarder og CE-sertifisering tilgjengelig for relevante markeder.
Store elektriske prosjekter inneholder ofte flere uavhengige strømkretser i stedet for en enkelt distribusjonslinje. Innkommende strøm, transformatormatere, motorkretser, målekretser og hjelpebelastninger kan alle kreve forskjellige elektriske funksjoner.
KYN28 Medium Voltage Drawer Type Panel gjør at disse funksjonene kan ordnes som separate skap i ett koordinert lagoppstilling. Dette gjør det mulig å bygge et distribusjonssystem rundt prosjektets enlinjediagram i stedet for å bruke en enhetlig kabinettkonfigurasjon for hver krets.
For anskaffelsesteam kan denne modulære arkitekturen forenkle utstyrsspesifikasjonen fordi skapfunksjoner kan defineres i henhold til det faktiske elektriske nettverket. Det gjør det også mulig å planlegge den samlede lineupen i henhold til antall matere, gjeldende krav, beskyttelsesordninger og fremtidige distribusjonsbehov.
Konfigurasjonen av et mellomspenningsdistribusjonssystem avhenger sterkt av funksjonen til hver krets. An innkommende krets mottar elektrisk strøm fra en oppstrøms kilde, mens utgående kretser distribuerer strøm til transformatorer, motorer, produksjonsutstyr eller andre belastninger.
Usune kan konfigurere KYN28-serien med innkommende skap, utgående skap, PT og spenningsmåleskap, måleskap, bussseksjonsskap og isolasjonsskap. Hver skaptype kan integreres i overordnet koblingsutstyr i henhold til prosjektets elektriske arkitektur.
Denne kretsbaserte tilnærmingen er spesielt nyttig for EPC-prosjekter der bryterutstyrsspesifikasjonen må samsvarer nøye med godkjente elektriske tegninger.
Kravene til elektrisk distribusjon kan endres etter hvert som fabrikker utvides, produksjonslinjer legges til eller infrastruktur kapasiteten øker. Et koblingsutstyr som kun er planlagt for den innledende elektriske belastningen kan bli vanskelig endre når ekstra matere er nødvendig.
Det modulære arrangementet til KYN28-serien gir større fleksibilitet for å organisere forskjellige kretser innenfor en mellomspent distribusjonssystem. Under prosjektplanlegging kan kundene reservere passende stillinger eller definere ekstra funksjonsskap i henhold til forventede fremtidige krav.
Denne tilnærmingen gjør at koblingsanlegget kan betraktes som en del av prosjektets langsiktige elektriske arkitektur i stedet for bare som et individuelt utstyr.
Det fysiske arrangementet av mellomspenningsutstyr er en viktig faktor for design av elektriske rom. Utstyret må gi tilstrekkelig betjeningstilgang mens det passer innenfor det tilgjengelige installasjonsområdet.

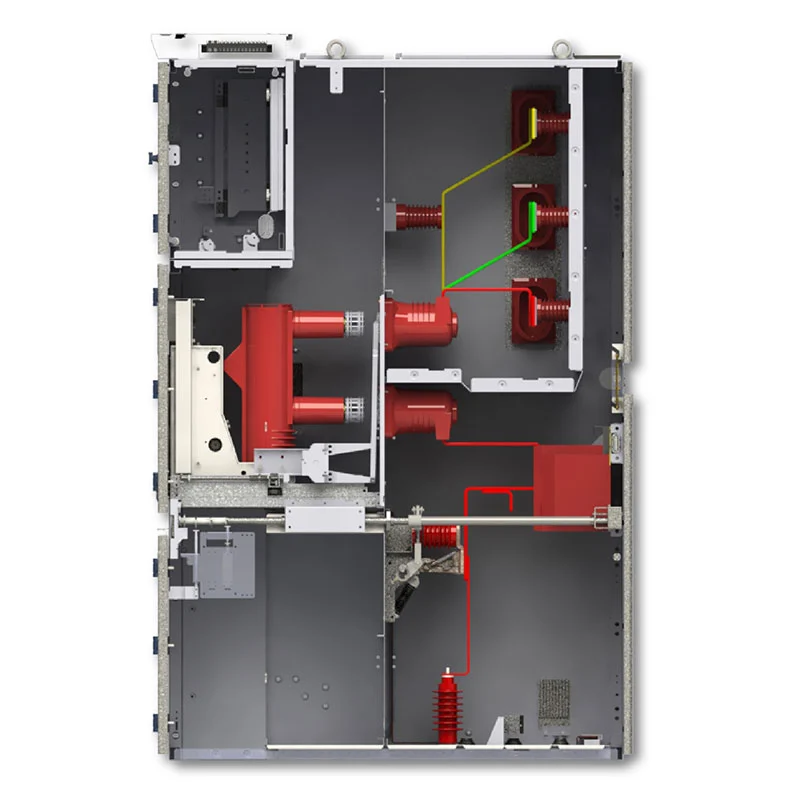

KYN28 Medium Voltage Drawer Type Panel bruker en metall-omsluttet struktur med front-side drift og vedlikehold. Bryter, samleskinne, kabel og kontrollseksjoner er arrangert som uavhengige rom, og skaper en tydelig organisert skapstruktur.
For designere av elektriske rom hjelper denne konfigurasjonen med å etablere en mer forutsigbar utstyrslayout og tillater koblingsutstyr skal planlegges rundt tilgjengelige romdimensjoner og krav til kabeltilkobling.
I et distribusjonssystem som inneholder flere matere, kan vedlikeholdskravene variere mellom individuelle kretser. En feil eller planlagt inspeksjon på en krets skal håndteres i henhold til den elektriske driftsprosedyren uten unødvendig forstyrrende urelaterte seksjoner.
Den uttrekkbare funksjonsenheten gjør at det aktuelle utstyret kan flyttes til en isolert posisjon for inspeksjon, testing eller utskifting. Det mekaniske låsesystemet styrer driftssekvensen og bidrar til å forhindre feil byttehandlinger.
Dette gjør utstyret egnet for distribusjonssystemer hvor individuell kretsstyring er en viktig del av daglig elektrisk drift.
Det innkommende skapet brukes til å motta elektrisk strøm fra oppstrøms strømkilden og koble den til mellomspent samleskinnesystem. Konfigurasjonen kan bestemmes i henhold til den innkommende kretsens merkestrøm, beskyttelseskrav, målekrav og overordnet distribusjonsarkitektur.
Utgående skap distribuerer mellomspenningskraft til nedstrøms transformatorer, motorer, matere eller andre elektriske laster. Antall og spesifikasjon av utgående skap kan planlegges etter prosjektets lastfordeling og matearrangement.
PT-skapet brukes til spenningsmåling og tilhørende elektriske overvåkingsfunksjoner. Den kan integreres i koblingsanlegget der prosjektet krever spenningstransformasjon og måling innenfor mellomspenningen distribusjonssystem.
Måleskapet kan romme elektrisk energimålingsutstyr for applikasjoner som krever dedikert effektmåling. Konfigurasjonen kan koordineres med prosjektets mål- og brukskrav.
Bussseksjoneringsskapet brukes til å dele eller koble sammen deler av mellomspenningsskinnen i henhold til systemdesign. Denne ordningen kan gi større fleksibilitet ved utforming av distribusjonsnettverk med flere strømkilder eller bussseksjoner.
Isolasjonsskapet gir en dedikert konfigurasjon for krav til elektrisk isolasjon. Dens ordning bør bestemmes i henhold til prosjektets koblingssekvens, jordingsskjema og elektrisk sikkerhet prosedyrer.
Produksjonsanlegg inneholder ofte produksjonslinjer, motorer, transformatorer, kompressorer, pumper og hjelpeutstyr systemer med ulike strømbehov. Et modulært koblingsutstyr kan organisere disse kretsene i henhold til fabrikkens elektriske distribusjonsstruktur.
Understasjoner kan kreve flere innkommende, utgående, måle- og bussseksjonskretser. Det modulære skapet arrangementet lar ingeniører utvikle et komplett koblingsutstyr basert på transformatorstasjonens enkeltlinjediagram.
Gruvedrift involverer vanligvis flere elektriske belastninger fordelt på forskjellige områder på stedet. Den utstyr kan konfigureres for å støtte matefordeling og strømstyring for motorer, pumper, ventilasjon systemer og prosessutstyr.
Store nærings- og høyhus krever organisert mellomspent kraftmottak og distribusjon. Annerledes skapfunksjoner kan kombineres i henhold til byggets transformator, mater, måling og elektrisk rom krav.
Infrastrukturprosjekter som transportanlegg og spesialiserte industriinstallasjoner kan inneholde flere elektriske laster med forskjellige driftskrav. Den modulære konfigurasjonen gir fleksibilitet for integrere disse kretsene i ett koordinert mellomspenningsdistribusjonssystem.
| Punkt | Spesifikasjon |
| Nominell spenning | 3,6 kV, 7,2 kV, 12 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Vurdert gjeldende | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominell kortslutningsbrytestrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurdert korttidsmotstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X ekstern kapsling, IP2X interne rom |
| Omgivelsestemperatur | -15°C til +40°C |
| Høyde | ≤1000m, redusert for høyere høyder |
| Installasjon | Innendørs |
Den endelige nominelle spenningen, strøm, kortslutningskapasitet, skapkombinasjon og funksjonell enhetsarrangement skal bekreftes i henhold til prosjektets elektriske diagram og teknisk spesifikasjon.
Utstyret er beregnet for innendørs installasjon med en omgivelsestemperatur mellom -15°C og +40°C. Daglig gjennomsnitt relativ luftfuktighet bør ikke overstige 95 %, mens månedlig gjennomsnittlig relativ luftfuktighet ikke bør overstige 90 %.
Installasjonsmiljøet skal være fritt for eksplosive eller korrosive gasser, ledende støv og kraftige vibrasjoner. Hvis utstyret må fungere utenfor disse standardforholdene, bør miljøkravene være det bekreftet med Usune før teknisk design og produksjon.
Utstyret har blitt referert til Cas-space Rocket Launch Project, et spesialisert infrastrukturprosjekt som krever et organisert elektrisk distribusjonssystem for mellomspenning.
For romfartsinfrastruktur kan det elektriske nettverket inneholde flere typer belastninger som betjener forskjellige anlegg og støttesystemer. I stedet for å stole på ett enhetlig skaparrangement, må distribusjonssystemet det imøtekomme innkommende strøm, matekretser, målefunksjoner og andre elektriske krav innenfor en koordinert konfigurasjon.
Den modulære strukturen til KYN28-serien gjør at forskjellige funksjonelle skap kan ordnes i henhold til prosjektets elektriske distribusjonsordning. Dette gir ingeniører større fleksibilitet når de skal koordinere koblingsanlegg med anleggets strømnett og elektrisk romoppsett.
Prosjektreferansen demonstrerer hvordan Usunes modulære mellomspenningsdistribusjonsutstyr kan integreres i spesialisert infrastruktur der organisert kretskonfigurasjon og prosjektspesifikk elektrisk planlegging er viktig.
KYN28-serien er designet i henhold til gjeldende IEC- og GB-standarder for mellomspenningsinnkapslede metaller koblingsutstyr og elektrisk distribusjonsutstyr.
Usune opererer under ISO 9001 kvalitetsstyringssystem, ISO 14001 miljøstyringssystem og ISO 45001 Ledelsessystem for arbeidsmiljø og sikkerhet. CE-sertifisering er også tilgjengelig for gjeldende internasjonale markedskrav.
Produkttestrapporter, tekniske spesifikasjoner og relevant kvalitetsdokumentasjon kan leveres iht kunde- og prosjektkrav.
Usune støtter konfigurasjon av bryterutstyr i henhold til kundens elektriske diagrammer i stedet for å begrense prosjekter til ett standard skaparrangement. Denne tilnærmingen er egnet for EPC-entreprenører, elektriske distributører, system integratorer og industrielle brukere med ulike kretskrav.
Usune har mer enn 14 års erfaring innen elektrisk utstyr og har et erfarent FoU-team i stand til å støtte prosjektspesifikk design og teknisk konfigurasjon.
Kvalitetsinspeksjon er implementert gjennom hele produksjonsprosessen, dekker komponenter, montering, elektrisk testing, og ferdig utstyr. Rutinetester fullføres før forsendelse for å verifisere produktets ytelse.
For standardkonfigurasjoner er den typiske produksjonsperioden ca. 15–20 dager etter teknisk bekreftelse og betaling. Den faktiske ledetiden avhenger av produktkonfigurasjonen, bestillingsmengde og prosjektkrav.
Usune gir produkttestrapporter og teknisk dokumentasjon for å støtte kundeinspeksjon, leverandør kvalifisering, prosjektgodkjenning og igangkjøringsprosedyrer.
Et mellomspenningspanel av skuffetype er et innendørs metalllukket brytersystem som bruker uttrekkbare funksjonsenheter for mellomspent strømmottak, distribusjon, måling, kontroll og beskyttelse. Dens modulære konfigurasjon gjør at ulike skapfunksjoner kan kombineres i henhold til det elektriske systemet.
KYN28-serien støtter 3,6 kV, 7,2 kV og 12 kV applikasjoner. Nøyaktig nominell spenning og isolasjonskrav skal bekreftes i henhold til kundens elektriske system.
Ja. Innkommende, utgående, PT, måling, bussseksjonsdeler og isolasjonsskap kan kombineres til ett koblingsanlegg oppstilling i henhold til prosjektets enlinjediagram og distribusjonskrav.
Ja. Modularrangementet er egnet for fabrikker med flere matere, motorer, transformatorer og produksjon belastninger som krever organisert mellomspenningskraftfordeling.
Det modulære skapkonseptet lar prosjektingeniører planlegge ulike funksjonelle enheter i henhold til gjeldende og forventede distribusjonsbehov. Fremtidig utvidelse bør vurderes under innledende elektrorom og design av koblingsutstyr.
Ja. Usune støtter OEM-krav, inkludert kundelogoer, firmanavn og prosjektspesifikke konfigurasjoner, med forbehold om teknisk bekreftelse.
For standardkonfigurasjoner er den typiske produksjonsperioden ca. 15–20 dager etter teknisk bekreftelse og betaling. Den endelige tidsplanen avhenger av bestillingsmengde og konfigurasjon.
Usune kan gi tekniske spesifikasjoner, produkttestrapporter, kvalitetsdokumentasjon og annet prosjektrelatert dokumenter i henhold til kundens krav.
Standard garantiperiode er 12 måneder fra leveringsdatoen, med forbehold om avtalt tekniske og kommersielle forhold.
Hvis du kjøper mellomspenningsskuffepanel for et produksjonsanlegg, transformatorstasjon, gruveprosjekt, næringsbygg, infrastrukturanlegg eller spesialisert elektrisk installasjon, kan Usune tilby en konfigurasjon basert på dine faktiske distribusjonskrav.
Send enkeltlinjediagram, merkespenning, merkestrøm, kortslutningsnivå, antall innkommende og utgående kretser, skapfunksjoner og installasjonsforhold til Usune for teknisk evaluering og tilbud.
