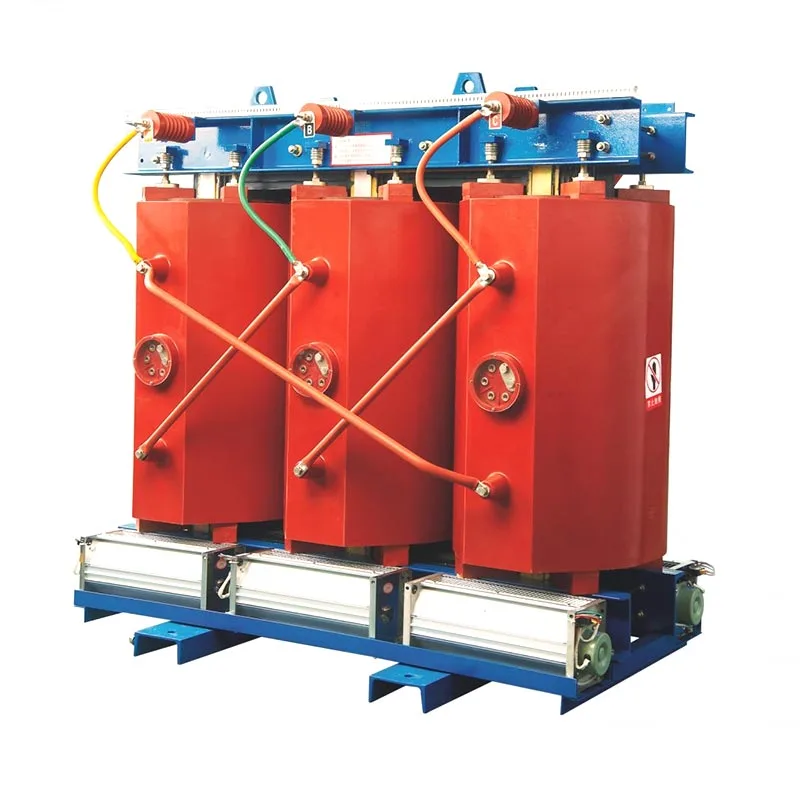

An11kV 1000kVA tørr type transformatorer en mellomspent distribusjonstransformator designet for å overføre elektrisk energi fra en 11kV forsyning til en lavere utnyttelsesspenning samtidig som elektrisk isolasjon, spenningsstabilitet og sikker strømfordeling opprettholdes. Denne veiledningen forklarer dens konstruksjon, driftsprinsipp, spesifikasjoner, applikasjoner, installasjonshensyn, beskyttelseskrav, vedlikeholdspraksis og innkjøpspunkter for industrielle og kommersielle kraftsystemer.
En 1000kVA transformator gir en nominell tilsynelatende effektkapasitet på 1000 kilovolt-ampere, mens 11kV identifiserer primærspenningsklassen. I motsetning til en oljenedsenket transformator, bruker en tørr type transformator luft som kjølemedium og er ikke avhengig av mineralsk isolasjonsolje. Støpeharpiksdesign kan gi en kompakt løsning for innendørs transformatorstasjoner, kommersielle bygninger, industrianlegg, datarelaterte anlegg, installasjoner med fornybar energi og andre steder der brannatferd, vedlikehold, plass og miljøhensyn er viktige.
Den faktiske spesifikasjonen bør aldri velges fra navneskiltet alene. Sekundærspenning, vektorgruppe, impedans, isolasjonsnivå, viklingsmateriale, temperaturstigning, kjølemetode, kapslingsbeskyttelse, høyde, omgivelsestemperatur, harmonisk belastning, kortslutningsforhold og gjeldende standarder påvirker alle den endelige utformingen.
An11kV 1000kVA tørr type transformatorer en trefaset elektrisk transformator som vanligvis brukes til å redusere mellomspenningselektrisitet til en lavere spenning egnet for nedstrøms distribusjon og elektrisk utstyr. Transformatoren har en merkeeffekt på 1000kVA og en primærspenning på 11kV.
Begrepettørr typebetyr at transformatoren ikke bruker flytende isolasjonsolje som primær isolasjon og kjølemedium. Avhengig av design kan viklingene være åpent viklet, vakuumtrykkimpregnert eller innkapslet i harpiks. Støpeharpikskonstruksjon er spesielt vanlig der det kreves mekanisk beskyttelse, miljømotstand og redusert avhengighet av flytende isolasjon.
IEC 60076-11 dekker spesifikt krafttransformatorer av tørr type med utstyrs høyeste spenninger på opptil 72,5 kV og minst én vikling som opererer over 1,1 kV, noe som gjør den direkte relevant for mange 11 kV tørrtransformatordesigner.
11kV indikerer nominell primærsidespenning. Det nøyaktige isolasjonsnivået og merkespenningen til utstyret må bekreftes fra prosjektspesifikasjonen og gjeldende standard i stedet for å utledes fra den nominelle spenningen alene.
1000kVA er transformatorens nominelle tilsynelatende effekt. Den beskriver den elektriske belastningsevnen under spesifiserte driftsforhold i stedet for å representere en direkte 1000kW effekt.
For et trefasesystem kan den omtrentlige fulllastlinjestrømmen beregnes ved å bruke:
For eksempel, ved 11kV og 1000kVA, er den primære fulllaststrømmen ca52,5A. Sekundærstrømmen avhenger av valgt lavspenningsklassifisering. Ved 400V, for eksempel, er den teoretiske trefasede fulllaststrømmen ca1.443A. Disse beregningene er nyttige for forprosjektering, mens endelig kabel, bryter, samleskinne og beskyttelsesvalg må følge hele prosjektdesignet.
Ytelsen til en tørrtransformator avhenger av den koordinerte utformingen av flere hovedkomponenter. En typisk 11kV 1000kVA enhet inkluderer følgende:
| Komponent | Primær funksjon | Viktig vurdering |
|---|---|---|
| Magnetisk kjerne | Gir den magnetiske banen for energioverføring | Kjernemateriale, fugedesign og tap |
| HV Vikling | Mottar 11kV forsyning | Isolasjon, ledermateriale, impulsmotstand |
| LV-vikling | Gir nødvendig lavspenningsutgang | Spenning, strømkapasitet, temperaturstigning |
| Isolasjonssystem | Separerer strømførende komponenter elektrisk | Termisk, dielektrisk, miljømessig ytelse |
| Harpiksinnkapsling | Beskytter viklinger i støpeharpiksdesign | Støpekvalitet, tomromskontroll, termisk ytelse |
| Kjølesystem | Fjerner varme som genereres under drift | AN eller ANAF drift og ventilasjon |
I støpeharpiksdesign kan harpiksinnkapslede viklinger gi en solid isolasjonsstruktur rundt spolene. Den endelige konstruksjonen bør imidlertid vurderes i henhold til de nødvendige elektriske, termiske, miljømessige og mekaniske forholdene i stedet for med harpikskonstruksjon alene.
Transformatoren fungerer gjennom elektromagnetisk induksjon. Når en vekselspenning på 11kV påføres primærviklingen, produserer den en vekslende magnetisk fluks i kjernen. Denne magnetiske fluksen kobles til sekundærviklingen og induserer en spenning i henhold til svingningsforholdet.
Under naturlig luftkjøling beveger varme seg fra de aktive delene til den omkringliggende luften gjennom konveksjon og stråling. For applikasjoner med større termiske krav, kan tvangsluftvifter legges til. Det valgte kjølearrangementet må samsvare med transformatorens spesifiserte klassifisering og driftsmiljø.
En kjøper bør be om et komplett teknisk datablad i stedet for å kun kjøpe i henhold til "11kV 1000kVA." En typisk prosjektspesifikasjon bør ta for seg:
| Parameter | Hvorfor det betyr noe |
|---|---|
| Nominell kapasitet | Bestemmer tilsynelatende effekt: 1000kVA. |
| Primær spenning | Må samsvare med det faktiske mellomspenningsnettet. |
| Sekundær spenning | Bestemmer kompatibilitet med nedstrømsutstyr. |
| Hyppighet | Vanlige prosjektverdier inkluderer 50Hz eller 60Hz. |
| Vektorgruppe | Definerer faseforskyvning og viklingsforbindelse. |
| Impedans | Påvirker spenningsregulering og feilstrømoppførsel. |
| Tap | Påvirker driftstemperatur og livssyklus energiforbruk. |
| Temperaturøkning | Definerer termiske driftsforhold og isolasjonskrav. |
| Isolasjonsnivå | Viktig for dielektrisk motstand og systemkoordinering. |
| Kapsling/IP-klassifisering | Beskytter transformatoren mot miljø- og utilsiktet kontaktrisiko. |
Publiserte produsentens spesifikasjoner viser at 11kV-klasse 1000kVA tørrtype transformatorer kan ha vesentlig forskjellige tapsverdier, viklingsmaterialer, dimensjoner, vektorgrupper, impedansverdier og kjølearrangementer. Derfor bør disse parameterne bekreftes for den eksakte modellen i stedet for å anta at alle 1000kVA transformatorer er teknisk likeverdige.
Tørrtransformatorteknologi er spesielt nyttig når installasjonsmiljøet legger vekt på innendørs drift, brannhensyn, reduserte væskeisolasjonskrav eller forenklet vedlikehold.
IEC 60076-11 tar også for seg klimatiske klasser, høyderelaterte termiske og dielektriske hensyn, kabinetthåndtering, brannatferd og seismisk klassifisering, og illustrerer hvorfor miljøforhold bør vurderes under transformatorspesifikasjoner.
En 11kV 1000kVA tørrtransformator kan brukes der et 11kV distribusjonssystem trenger en nedtrappingstransformator med middels kapasitet og installasjonskravene er kompatible med tørrtypeteknologi.
Å velge en transformator bør begynne med det elektriske systemet i stedet for produktkatalogen. Følgende sjekkliste kan bidra til å forhindre spesifikasjonshull:
Selv en godt designet transformator kan yte dårlig hvis installasjonsmiljøet ikke gir tilstrekkelig klaring, ventilasjon, beskyttelse eller elektrisk koordinering.
Installasjonsforhold er ikke bare mekaniske detaljer. IEC 60076-11 anerkjenner spesifikt påvirkningen av høyde og miljøforhold på transformatorens termiske og dielektriske ytelse, så disse parametrene bør deklareres under spesifikasjonsfasen.
Transformatorer av tørr type unngår generelt oljerelaterte vedlikeholdsoppgaver, men de krever fortsatt periodisk inspeksjon. Vedlikeholdsfrekvensen bør fastsettes i henhold til produsentens instruksjoner, driftsforhold, lokale forskrifter og hvor kritisk installasjonen er.
| Inspeksjonsområde | Hva du bør sjekke |
|---|---|
| Viklinger | Synlig forurensning, skade, unormale utslippsmerker eller forringelse. |
| Tilkoblinger | Terminaltilstand, tetthet, overopphetingsskilt og kabeltilstand. |
| Avkjøling | Luftpassasjer, ventilasjon, vifter der montert og unormal temperatur. |
| Temperaturovervåking | Sensoravlesninger, alarmer, kontrollerdrift og historiske trender. |
| Miljø | Støv, fuktighet, etsende atmosfære og romventilasjon. |
Et av de mest praktiske vedlikeholdstiltakene er å holde kjøleflater og ventilasjonsveier rene. For mye støv kan redusere varmeoverføringen og kan skape uønskede isolasjonsforhold over tid.
Tørrtype og oljenedsenkede transformatorer kan begge utføre distribusjonsoppgaver med mellomspenning, men deres konstruksjons- og installasjonsegenskaper er forskjellige.
| Faktor | Tørr type | Olje nedsenket |
|---|---|---|
| Isolerende medium | Luft- og/eller solid isolasjonssystem | Isolerende væske |
| Oljehåndtering | Ikke nødvendig | Påkrevd i henhold til design og driftsforhold |
| Innendørs installasjon | Felles søknad | Avhenger av lokale design- og sikkerhetskrav |
| Brannhensyn | Ingen transformatorolje brannbelastning | Krever hensyn til væsketype og installasjonskrav |
| Typisk vedlikehold | Inspeksjon, rengjøring, tilkoblinger, kjøling og overvåking | Inkluderer væskerelaterte inspeksjons- og vedlikeholdskrav |
Den passende teknologien avhenger av prosjektet snarere enn av en universell regel. Lastprofil, plass, miljøforhold, brannkrav, installasjonssted, startkostnad, livssyklushensyn og lokale forskrifter bør alle evalueres.
For internasjonale anskaffelser er teknisk kommunikasjon like viktig som oppgitt pris. Før du legger inn en bestilling, bør kjøpere be om tydelig dokumentasjon som dekker den nøyaktige transformatorkonfigurasjonen.
Publisert teknisk dokumentasjon fra etablerte transformatorprodusenter viser at selv transformatorer som deler samme 11kV og 1000kVA klassifiseringer kan variere i viklingsmateriale, tapsverdier, vektorgruppe, impedans, isolasjonssystem, dimensjoner og kjølekonfigurasjon.
Zhejiang Usune Electric Co., Ltd.kan presenteres som en potensiell leverandør for kunder som søker tilpassede transformatorløsninger. For et prosjektspesifikt tilbud skal kjøperen oppgi parameterne for det elektriske systemet, installasjonsmiljøet, gjeldende standarder, leveringsdestinasjon og eventuelt nødvendig tilbehør eller kapslingsspesifikasjoner.
Den kan være egnet for mange industrielle applikasjoner når 11kV-forsyning, sekundærspenning, lastprofil, installasjonsforhold, beskyttelsessystem og nødvendig kapasitet samsvarer med prosjektet. Selve lastberegningen bør fullføres før valg.
For et trefaset 11kV-system er den teoretiske fulllast primærstrømmen omtrent 52,5A. Faktisk systemdesign bør også ta hensyn til transformatortoleranse, driftsforhold, beskyttelsesinnstillinger og nettverksegenskaper.
Sekundærspenningen er prosjektspesifikk. Vanlige lavspenningskonfigurasjoner inkluderer 400V, 415V og 433V, men andre spenninger kan utformes avhengig av det elektriske systemet.
Ikke nødvendigvis. Mange transformatorer av tørr type opererer med naturlig luftkjøling. Tvunget luftkjøling kan legges til når designet krever økt termisk kapasitet eller spesifikke driftsforhold.
IEC 60076-11:2018 er den viktigste IEC-standarden som spesifikt dekker krafttransformatorer av tørr type innenfor dets definerte omfang. Ytterligere nasjonale, regionale, prosjekt-, installasjons- eller effektivitetskrav kan også gjelde.
kVA måler tilsynelatende effekt, mens kW måler aktiv effekt. Forholdet avhenger av effektfaktor: kW = kVA × effektfaktor. Derfor bør en 1000kVA transformator ikke automatisk beskrives som en 1000kW strømkilde.
Mange produsenter kan konfigurere parametere som sekundærspenning, vektorgruppe, viklingsmateriale, impedans, tappeområde, kapsling, kjølearrangement, tilbehør og overvåkingssystem i henhold til prosjektkrav. Hver tilpasning bør bekreftes mot gjeldende tekniske standard.
An11kV 1000kVA tørr type transformatorer mer enn en kombinasjon av spennings- og kapasitetstall. Dens virkelige ytelse avhenger av samspillet mellom elektrisk design, isolasjon, termisk styring, viklingskonstruksjon, kjernetap, impedans, miljøforhold, beskyttelse, installasjon og vedlikehold.
For ingeniørteam og innkjøpssjefer er den mest pålitelige tilnærmingen å begynne med det komplette elektriske kravet og deretter be om et detaljert teknisk forslag. Sammenligning av garanterte tap, isolasjonsnivåer, vektorgruppe, impedans, temperaturøkning, dimensjoner, testing, tilbehør og servicestøtte kan bidra til å sikre at den valgte transformatoren samsvarer med den faktiske applikasjonen.
Zhejiang Usune Electric Co., Ltd. kan støtte kunder som vurderer krav til mellomspenningstransformatorer av tørr type og prosjektspesifikke konfigurasjoner. Hvis du planlegger en ny transformatorstasjon, oppgraderer et industrielt kraftsystem, eller ser etter en 11kV 1000kVA transformator for et kommersielt eller infrastrukturprosjekt,kontakt ossmed spenning, kapasitet, frekvens, installasjonsforhold og tekniske krav for å diskutere en passende transformatorløsning.
-
