Mellomspenning 11kv innendørs Vcb Panel

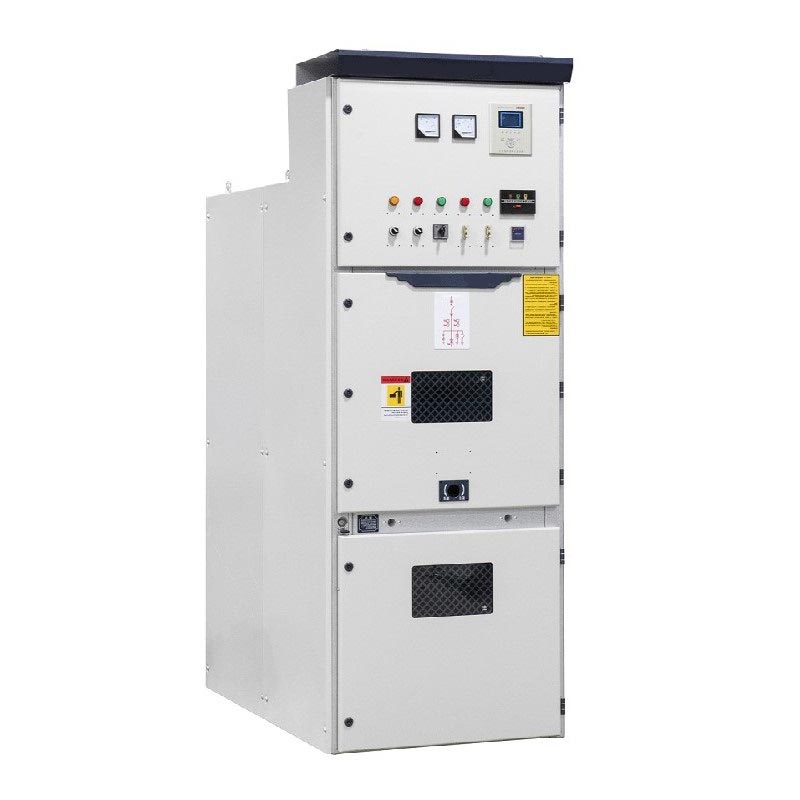

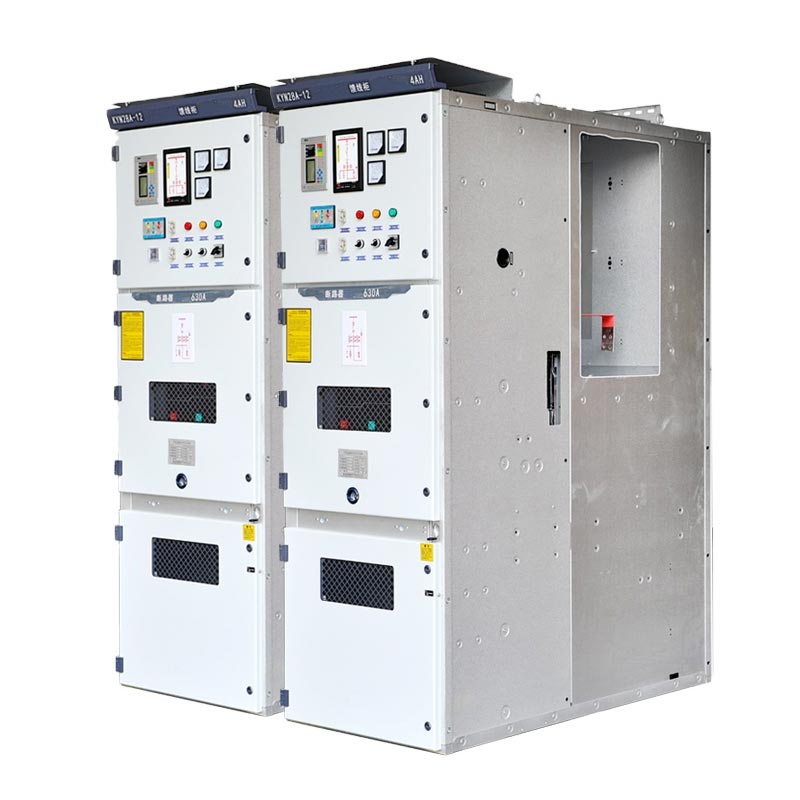

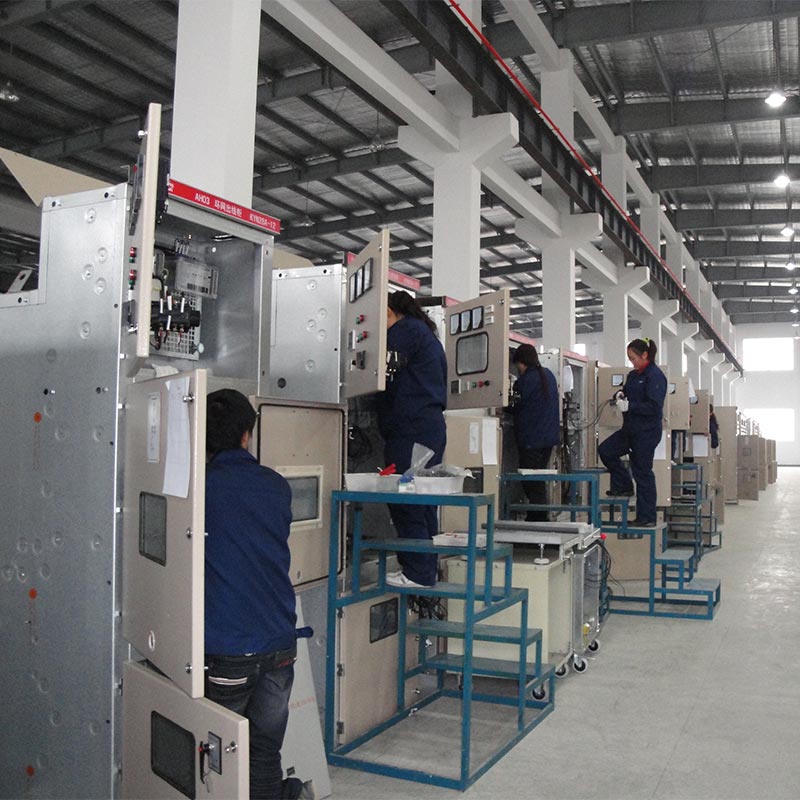

Usune Medium Voltage 11kV innendørs VCB-panel (KYN28-serien) er et pansret, uttrekkbart, metallomsluttet bryterutstyr designet for sikker og effektiv mottak, distribusjon, kontroll og beskyttelse av mellomspente strømnett. Det er en kjernedistribusjonsenhet i kraftsystemet, som sikrer stabil systemdrift under både normal og feil forhold.

- Gjeldende systemer: 3,6–12 kV / 24 kV trefase vekselstrøm 50/60 Hz
- Standarder: IEC 62271-200, GB 3906, DL/T 404
- Kjernestruktur: Armert metallkapsling, avtagbar vognstruktur
- Beskyttelsesvurdering: Skap IP4X, Interiør IP2X

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Modelll og tekniske parametere

1. Modellserie

2. Tekniske hovedparametre

Struktur og romdesign

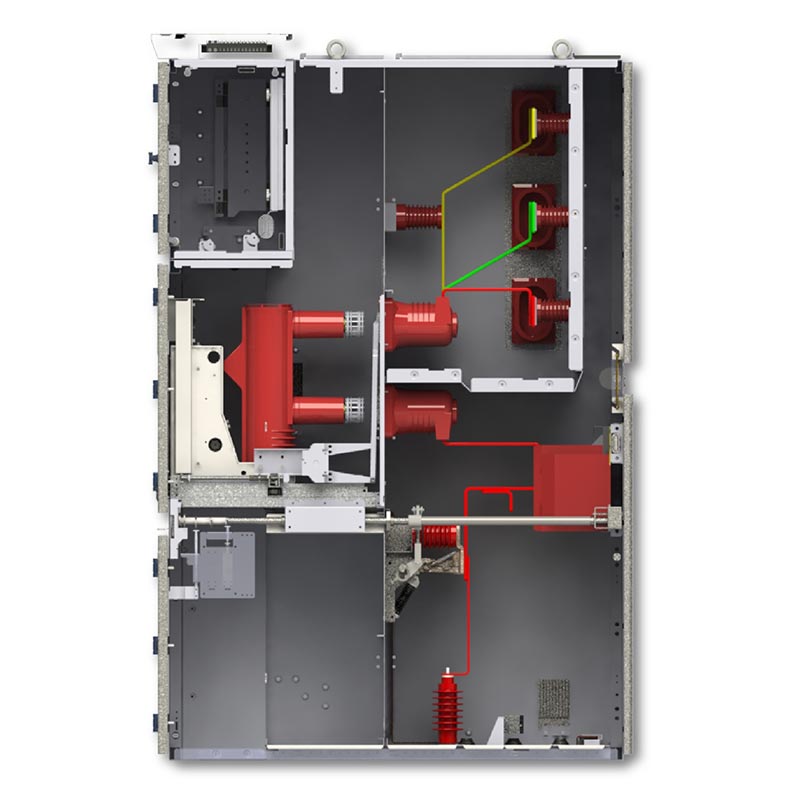

Medium Voltage 11kV innendørs Vcb-panelet bruker stålplater for å skille fem uavhengige jordede metallrom, effektivt undertrykke spredningen av feilbuer og sikre personlig sikkerhet:

1. Strømbryterrom: Innebygd avtakbar vakuumbrytervogn (VS1/ZN63A, VD4, etc.), utstyrt med mekanisk forrigling, slik at vognen kan bytte mellom arbeids-, test- og frakoblede posisjoner.

2. Samleskinnerom: Inneholder hovedskinner og grenskinner, fullstendig isolert fra andre rom til hindre forplantning av feil.

3. Kabelrom: Utstyrt med strømtransformatorer (CT), spenningstransformatorer (PT), jordingsbrytere, kabelterminaler, og overspenningsavledere for kabeltilkobling og beskyttelse.

4. Kontrollinstrumentrom: Inneholder beskyttelsesreleer, instrumenter, kontrollbrytere, indikatorlys og sekundære kretser for overvåking og drift.

5. Trykkavlastningskanal: Har en trykkavlastningsanordning på toppen for trygt å frigjøre buetrykk og gass i tilfelle av interne feil, forhindrer skade på skapet og personskade.

Kjernefunksjoner og fordeler

1. Avtakbar vogndesign: Medium Voltage 11kV innendørs Vcb Panel vogn er fullstendig utskiftbar, slik at for rask inspeksjon og utskifting uten å kreve et fullstendig strømskinnebrudd, noe som reduserer nedetiden betydelig.
2. Omfattende fem-forebyggende mekanisk forrigling:
- Forhindrer utilsiktet åpning og lukking av effektbrytere
- Forhindrer dytting eller trekking av effektbrytervognen under belastning
- Forhindrer utilsiktet lukking av jordingsbryteren mens den er tilkoblet
- Hindrer å aktivere jordingsbryteren når den er i lukket stilling
- Forhindrer utilsiktet inntrengning i et strømførende rom

3. Helt lukkede uavhengige rom: Metallskillevegger skiller funksjonelle områder, som effektivt undertrykker lysbuen forplantning og gjensidig interferens.

4. Frontdrift og vedlikehold: Alle operasjoner og vedlikehold kan fullføres fra fronten av skapet, sparer installasjonsplass.

5. Høy pålitelighet og høy sikkerhet: Oppfyller internasjonale standarder, med høye isolasjonsnivåer og sterk feilmotstand.

6. Modulær design: Kan fleksibelt konfigureres som inngående linjeskap, utgående linjeskap, måleskap, samleskinneseksjonsskap mv.

Hovedapplikasjonsscenarier

1. Innkommende ledningsskap (strømnettmottak)

2. Utgående linjeskap (strømfordeling til laster, motorer og transformatorer)

3. Motorkontrollskap (stor motoroppstart, stopp og beskyttelse)

4. Transformatormaterskap (distribusjonstransformatorbeskyttelse)

5. Samleskinneseksjoneringsskap (samleskinneseksjonering og automatisk overføringsveksling)

Faktiske søknadstilfeller

Sak 1: En stor petrokjemisk industripark i Jiangsu-provinsen

Prosjektutfordringer: Det petrokjemiske anlegget har ekstremt høye krav til strømforsyningskontinuitet, sikkerhet, og feiltoleranse, som krever langsiktig stabil drift.
Løsning: 36 Usune KYN28A-12 vakuumbryterskap ble brukt for systeminngående og utgående linjer og stor motorstyring.
Driftsresultater: Kontinuerlig og stabil drift i over 8 år uten store feil, som effektivt oppnår overbelastnings- og kortslutningsbeskyttelse, som sikrer uavbrutt produksjon.

Sak 2: Et kommersielt kompleks i Zhejiang-provinsen

Prosjektutfordringer: Begrenset plass i høyhusets strømfordelingsrom, som krever kompakt, sikker og utstyr som er lett å vedlikeholde.
Løsning: Konfigurer 22 Usune KYN28A-12 bryterenheter med en front-tilgjengelig struktur.
Driftsresultater: Høy plassutnyttelse, praktisk vedlikehold og pålitelig beskyttelse for kritiske belastninger som f.eks som bygningsbelysning, klimaanlegg og brannvern.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Q1: Hva er forskjellen mellom KYN28A-12 og KYN28-24?

A: Hovedforskjellen er nominell spenningsnivå: KYN28A-12 passer for 12kV (10kV klasse) systemer, mens KYN28-24 er egnet for 24kV (20kV klasse) systemer. Begge er designet i henhold til deres respektive spenningsnivåer når det gjelder isolasjonsavstand, valg av isolasjonskomponent og interne komponentklassifiserte parametere.

Q2: Kan Usune tilpasse dette vakuumbryterskapet for eksportprosjekter?

A: Ja. Som en profesjonell produsent kan Usune justere parametere i henhold til prosjektkravene for å møte forskjellige regionale standarder som IEC og ANSI, og kan tilpasse kretsbrytermodeller, beskyttelsesreleer og dimensjoner.

Q3: Hva er levetiden og vedlikeholdssyklusen til Medium Voltage 11kV innendørs Vcb-panelet?

A: Under normale vedlikeholdsforhold er den konstruerte levetiden 20-30 år. Rutinemessig vedlikehold hovedsakelig inkluderer isolasjonstesting, kretsbryterkarakteristikkkontroller og relékalibrering. Den uttrekkbare vognen struktur muliggjør rask utskifting, noe som reduserer vedlikeholdsstans betraktelig.
