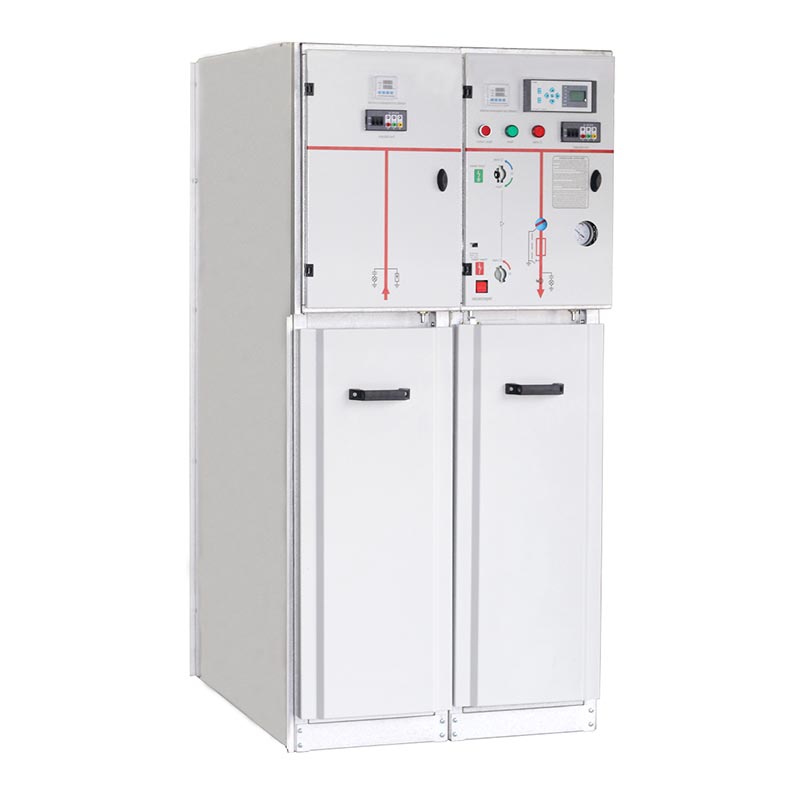

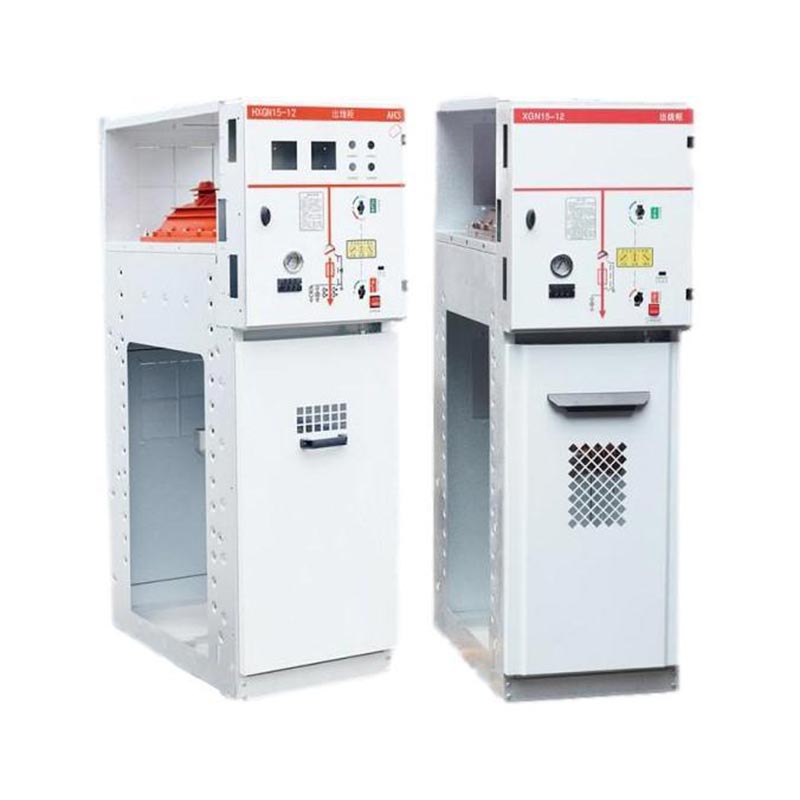

630a Sf6 Ring Hovedenhet

USUNE 630a Sf6 Ring Main Unit er et høyytelses utstyr for mellomspenning kraftdistribusjon uavhengig utviklet og produsert av Zhejiang Yousi Electric Co., Ltd. (en profesjonell produsent som integrerer FoU, produksjon og salg av elektrisk utstyr). Dette produktet har en boks-type fast metall lukket struktur, ved hjelp av SF6-gass som isolasjon og lysbueslukkemiddel. Utstyrt med SF6 gassisolerte brytersikringer brukes den primært i sekundære distribusjonsnettverk med en maksimal merkespenning på 36kV og en merkestrøm på 630A, perfekt tilpasningsdyktig til strømforsyningskravene til AC 50/60Hz strømsystemer.

Som en ledende leverandør i Kinas industri for elektrisk utstyr, følger USUNE en produksjonsfilosofi av høy kvalitet. Denne 630A SF6 ring hovedenheten er produsert i selskapets standardiserte fabrikk, hvor streng kvalitetskontroll er implementert gjennom hele prosessen fra komponenter til ferdig produkt, sikrer produktets pålitelighet og konsistens.

Kjerneproduktfunksjoner

1. Kompakt og lett design

630a SF6 Ring Main Unit har en kompakt struktur og lett design, noe som effektivt sparer installasjonsplass og redusere transport- og installasjonskostnader. Epoksyharpiksskallet gir en tett forsegling, noe som gjør det egnet for scenarier med begrenset plass som små maskinrom og prefabrikkerte transformatorstasjoner, forbedring på stedet applikasjonsfleksibilitet.

2. Utmerket isolasjon og bue-undertrykkende ytelse

Det vedlagte huset er fylt med SF6-gass, noe som gir utmerket isolasjon og lysbueundertrykkende ytelse. Det er det svært motstandsdyktig mot fuktighet og forurensning, noe som gir stabil drift i tøffe miljøer og nesten vedlikeholdsfri drift, noe som reduserer påfølgende vedlikeholdskostnader betydelig.

3. Enkel betjening og enkel installasjon

630a SF6 Ring Main Unit har en front-end kabeltilkoblingsdesign, med alle kontrollfunksjoner sentralisert på frontpanelet, som forenkler operasjonsprosessen og letter drift og feilsøking. Den er lett og kompakt design gjør installasjonen mer effektiv, noe som muliggjør rask distribusjon etter installasjon.

4. Rikelig med tilbehør

Ulike tilbehør som releer, transformatorer og overspenningsavledere kan utstyres for å møte de forskjellige funksjonelle krav til ulike strømdistribusjonsscenarier, noe som forbedrer produktets tilpasningsevne og praktiske egenskaper.

Gjeldende scenarier

USUNE 630a SF6 Ring Main Unit er mye brukt i industrielle og sivile kabelringnettverk og strømforsyningsterminaler. Den er spesielt egnet for små sekundære understasjoner, koblingsstasjoner, kraftdistribusjon i urbane boliger, industri- og gruvebedrifter, kjøpesentre, flyplasser, undergrunnsbaner, vindkraftproduksjon, sykehus, stadioner, jernbaner og andre steder, som gir pålitelig strømforsyning for ulike scenarier.

Driftsbetingelser

For å sikre stabil og sikker drift har denne ringhovedenheten strenge miljøkrav, som følger:

- Høyde: ≤1000mm
- Omgivelsestemperatur: -35℃～45℃
- Relativ fuktighet: Daglig gjennomsnitt overstiger ikke 95 %; månedlig gjennomsnitt som ikke overstiger 90 %
- Seismisk motstand: Seismisk intensitet som ikke overstiger 8 grader
- Miljøkrav: Steder fri for alvorlige vibrasjoner, støt, brann, kjemisk korrosjon og eksplosjonsfare.

Tekniske parametere

Koblingsutstyr struktur og konfigurasjon

Betjeningsmekanisme

(1) Dobbeltfunksjon enfjær betjeningsmekanisme: type K

Koblingsfunksjonen betjenes uavhengig med spak eller motor.
Bakkebryterfunksjonen åpner og lukker uavhengig ved hjelp av en betjeningsspak, og driftsenergien er tilveiebrakt av en trykkfjær, som frigjøres for å lukke eller frakoble kontakten.

(2) Dobbeltfunksjon dobbel fjærdriftsmekanisme: Type A

Bryterfunksjonen betjenes uavhengig av en spak eller motor, og driftsenergien leveres av en trykkfjær, som frigjøres for å lukke kontakten. Uavhengig åpning og lukking med knapp (0) eller utløserenhet eller shuntutløserinnretning.
Bakkebryterfunksjonen fungerer uavhengig med en betjeningsspak og driftsenergien leveres av en trykkfjær, som frigjøres for å lukke eller koble fra kontakten.

(3) Valgfrie komponenter

Én elektrisk operasjon: AC 220V 110V; DC 220v 110v
Hjelpebryter
En shunt-utløserspole (Type A-mekanisme): AC 220V 110V; DC 220v 110v
En sikring sikrer hjelpeindikatorbryter
Jordfeilindikator

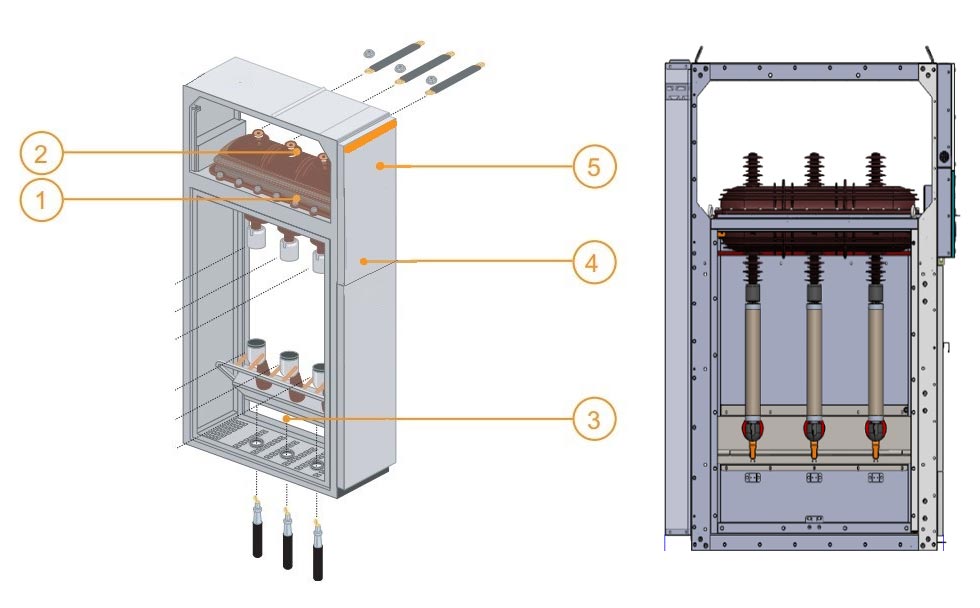

Bryter- og sikringsskap

1 Koblingsutstyr Bryter og jordingsbryter i en kapsling fylt med SF6.
2 Samleskinner alle i samme horisontale plan, og muliggjør dermed senere tavleutvidelser og tilkobling til eksisterende utstyr.
3 Tilkobling tilgjengelig via fronten, tilkobling til nedre bryter og jordingsbryterterminaler eller nedre sikringsholder. Dette rommet er også utstyrt med en jordingsbryter nedstrøms fra MV-sikringene for beskyttelsesenhetene.
4 Betjeningsmekanismen inneholder elementene som brukes til å betjene bryteren og jordingsbryteren og aktivere de tilsvarende indikasjonene (positiv brudd).
5 Lavspenningsinstallasjon av en rekkeklemme (hvis motoralternativ installert), LV-sikringer og kompakte reléenheter. Hvis det er behov for mer plass, kan panelhøyden økes.

① Samleskinnerom
② Hovedbryter
③ Kabelrom
④ Betjeningsmekanisme, låsemekanisme og lavtrykkskontrollrom

Hele koblingsskapet kan deles inn i øvre og nedre to enheter, den øvre enheten av skapet inkluderer bussrom, lastbryter, betjeningsapparatrom og lavspentrom, og den nedre enheten er skilt fra kabelen rom. Hele den øvre enheten kan skiftes ut.

◇ Samleskinnerom

Samleskinnerommet er arrangert på øvre del av skapet. I samleskinnerommet kobles hovedskinnene sammen sammen og kjør gjennom hele raden med koblingsutstyr.

◇ Lastbryter

Bryterrommet er utstyrt med en SFG-type svovelheksafluorid-lastbryter. Skallet til lastbryteren er laget epoksyharpiks helles, fylt med svovelheksafluorid (SF6) gass som isolasjonsmedium, og skallet leveres med et observasjonshull. Bryterrommet kan utstyres

med SF6 gasstetthetsmåler eller gasstetthet med alarmkontakt i henhold til kundens krav.

◇ Kabelrom

Lastbryterskapet har et romslig kabelrom, som hovedsakelig brukes til kabeltilkobling, slik at enleder el trelederkabler kan kobles til med det enkleste uskjermede kabelhodet, og tilstrekkelig plass kan også plass til lynavleder, strømtransformator, nedre jordingsbryter og andre komponenter. I følge standard design, skapdøren har et observasjonsvindu og en sikkerhetssperre. Kabelroms bunnplate med tetningsdeksel og passende størrelse kabelklemme med støttebrakett. Kabelrom bunnplate og dørkarm kan være fjernet for å lette kabelinstallasjonen.

◇ Betjeningsmekanisme, låsemekanisme og lavtrykkskontrollrom

Det sammenlåste mekanismerommet fungerer også som et kontrollpanel. Lavspentrommet er utstyrt med en fjærbetjent mekanisme med posisjonsindikator og mekanisk låseanordning, og kan også utstyres med hjelpeutstyr kontakter, utløsningsspoler, nødutløsningsmekanismer, kapasitive live-displayer, nøkkellåser og elektriske betjeningsenheter. Samtidig kan lavtrykkskammerrommet også utstyres med kontrollsløyfer, målere og beskyttelse reléer, og det 750 mm brede kabinettet har to identiske lavtrykkskamre for mer tilbehør.

Konfigurasjonsparameter for kabinett

Innkommende LBS

Trafo beskytte

Måling

Cbog m/.meter

Cb utgående

Driftsbeskrivelse

1. Betjening av håndtaket: Stå foran bryterutstyret, hold opp toppen av håndtaket og skyv fremover, den andre hånden holder enden av håndtaket for å rotere.
2. Forsikre deg om at skapdøren er ordentlig lukket før strømtilførsel eller atskilt til jording.
3. Brytertrykkmåler må kontrolleres før strømmen slås på og av.

Slå på

1.Bekreft at skapdøren er lukket.Sett håndtaket inn i det øvre betjeningshullet og roter 180° mot klokken til du hører stemmen fra skillebremsen. Den sentrale indikatoren på panelet er på plass; den nedre døren er lukket og jordingsbryteren er av.
2.Sett betjeningshåndtaket inn i det nedre betjeningshullet og roter med klokken 180° til du hører lukkestemmen; den sentrale indikatoren på panelet er i posisjon D; bryteren vil være på, og deretter er strømforsyningen fullført.

Slå av

1. Slå av: Sett betjeningshåndtaket inn i det nedre betjeningshullet og roter mot klokken 180° til du hører separerende bremsestemme (direkte bruksknapp hvis det er en knapp); midten av panelet er i posisjon, deretter bryteren vil være av.
2.Sjekk om live-displayet er ute for å sikre at kabelrommet er elektrisk nøytralt; sett inn betjeningshåndtaket inn i det øvre betjeningshullet og roter 180° med klokken til du hører lukkestemmen; den sentrale indikatoren til panelet er på plass og den nedre døren er ulåst; jordingsbryteren er lukket og deretter strømbrudd er fullført.

Transport og lagring

Når koblingsskapet er festet på bunnplaten, kan det spades med gaffeltruck. Når den ikke er festet på bunnen plate, skal koblingsskapet heises eller bæres som en helhet, men det skal transporteres vertikalt når som helst og bør ikke veltes for å unngå skade på komponentene i skapet. Koblingsutstyr (selv med ytteremballasje) bør ikke oppbevares ute over lengre tid.

Vedlikehold

◇ Ringskapet er vedlikeholdsfritt i tre år under normale omstendigheter.

◇ Betjeningsmekanismene med enkeltfjær og dobbelfjær til lastbryteren er vedlikeholdsfrie og gjør det ikke krever noen form for smøring.

◇ Relébeskyttelsesanordningen skal kontrolleres i henhold til produsentens krav før den settes inn operasjon.

◇ Vedlikeholdssyklusen til ringnettverket er vanligvis en gang i året, og spesifikke vedlikeholdstiltak skal utføres som følger:
(1) Stram alle elektriske koblinger (hovedbuss, brytere, kabler, måleinstrumenter) i henhold til kravene i installasjonsveiledningen.
(2) Støvsug alle komponenter (hovedbryter, hjelpebryter, utløsermekanisme, motor osv.) og oppfør utseendet inspeksjon.
(3) Utfør en enkelt lukke-/åpningsoperasjon på alle brytere, inkludert bakkebryteren.
(4) Slå på strømforsyningen for tilleggskontroll (ikke gi fjernkontrollsignalet) for en elektrisk sekvensiell operasjon.

Bestill varer

Følgende dokumenter og vedlegg vil bli overlevert med skapet når koblingsskapet forlater fabrikken:

◇ Produktkvalifisert sertifikat
◇ Bruksanvisning for produktet
◇ Produktteknisk designdata
◇ Tilbehør til koblingsskap:
◇ Hver monteringskombinasjon er utstyrt med et betjeningshåndtak for lastbryter.

Brukere bør oppgi følgende informasjon når de bestiller produkter:

◇ Hovedkretsledningsskjema og spesielle tekniske krav
◇ Installasjonsplan for koblingsutstyr.
◇ Modellspesifikasjoner for bryterskapkomponenter og hjelpesløyfe, skjematisk diagram for kontrollsløyfe (hvis nødvendig)
◇ Andre spesielle ønsker om skriftlig informasjon.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport
