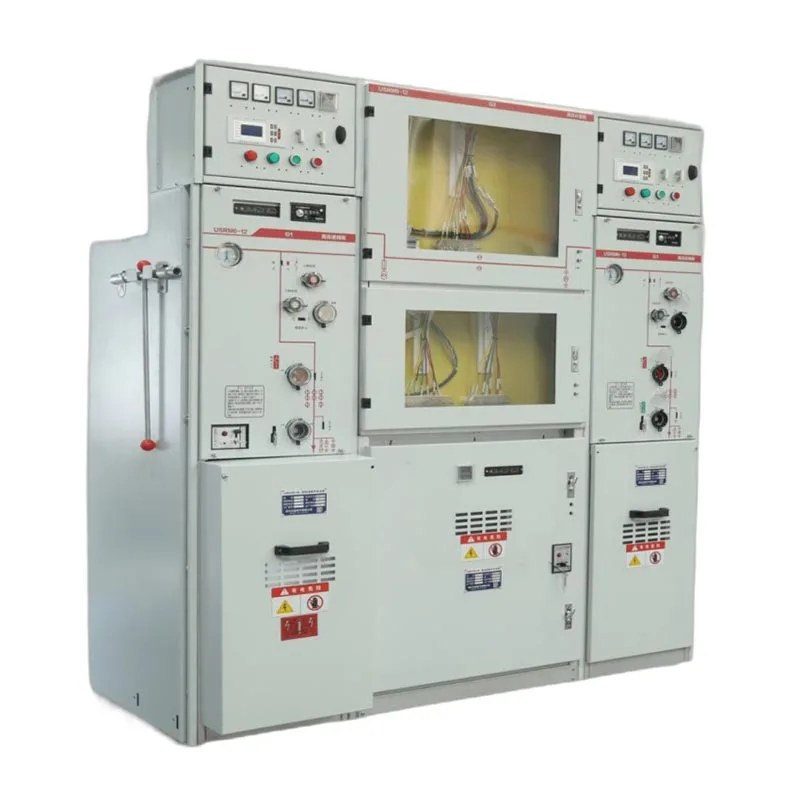

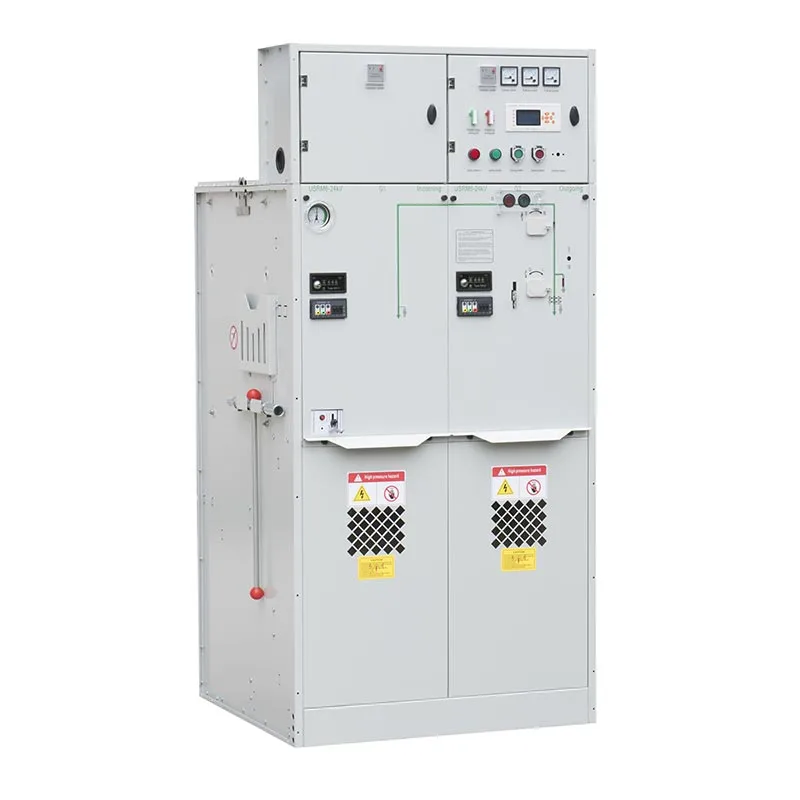

22kv Sf6 Gis Rmu Ring Hovedenhetskoblingsutstyr

For kjøpere av 22kV SF6 GIS RMU Ring Main Unit Switchgear er nøkkelhensyn ikke bare bytteytelse, men også hvor raskt feil kan lokaliseres, hvor trygt operatører kan få tilgang til utstyret, og hvor mye vedlikehold er nødvendig gjennom hele levetiden. Usune løser disse kravene gjennom høyspent spenningsindikasjon, feil indikatorer, mikrodatamaskinbeskyttelse og et trykkforseglet gasssystem.

Hvorfor velge Usune 22kV SF6 GIS RMU?

Rask feilidentifikasjon

RMU kan utstyres med feilindikatorer for fase-til-fase og fase-til-jord feil. Når en feil oppstår, indikatoren gir en alarm for å hjelpe driftspersonell med å identifisere den berørte delen og lokalisere feilpunktet mer effektivt.

For distribusjonsnett koblet til en overvåkingssentral kan feilinformasjon også overføres til overvåkingsserver, slik at kontrollrommet kan identifisere feilområdet og spesifikk posisjon uten å stole på helt på manuell inspeksjon.

Høyspent indikasjon og forrigling

Indikasjonsenheten for høyspenning gir en visuell påminnelse for å sjekke om primærkretsen er energisert. Den støtter også faseverifisering for å hjelpe operatører med å bekrefte den elektriske statusen før drift.

En elektrisk forriglingsforbindelse og tilhørende magnetlås kan forhindre at kabelromsdøren blir til åpnes mens den innkommende kabelen forblir strømførende, og gir et ekstra lag med beskyttelse under vedlikehold.

Digital beskyttelse og overvåking

Den valgfrie mikrodatamaskinbeskyttelsen, måle- og kontrollenheten erstatter tradisjonelt elektromagnetisk relé beskyttelse med digital overvåkingsteknologi. Den kan brukes til ledninger, distribusjonstransformatorer og andre primære utstyr.

Systemet kan integrere strøm- og spenningsbeskyttelse, måling, alarm og kontrollfunksjoner, støtte intelligent strømstyring og kommunikasjon med kundens overvåkingsnettverk.

Tekniske parametere

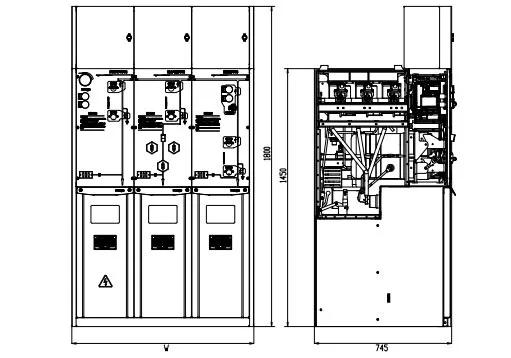

Produktstrukturer

Intelligent feilindikatorsystem

Lokal feilindikasjon

Når det oppstår en kortslutning mellom faser eller mellom en fase og jord, gir feilindikatoren en alarm indikasjon. Vedlikeholdspersonell kan bruke signalet til å identifisere den berørte materen og begrense feilen plassering.

Fjernovervåking av feil

For prosjekter som krever sentralisert overvåking, kan feilinformasjon overføres til overvåkingssentralen. Den overvåkingsdatamaskinen kan vise den tilsvarende feilseksjonen og plasseringen, og hjelpe vedlikeholdsteamene med å redusere tid for feilsøk og gjenopprett strømmen mer effektivt.

SF6-forseglet system med lite vedlikehold

Hovedkomponentene i SF6-skapet er utformet som et forseglet system og krever vanligvis ikke rutine vedlikehold i den angitte levetiden under normale driftsforhold.

The gas tank is manufactured from stainless steel, providing long-term corrosion resistance. Det mekaniske operating components are positioned outside the gas tank, making inspection, operation and component replacement mer praktisk når service er nødvendig.

For installasjoner utsatt for ekstremt støv, sand eller forurensning, periodisk inspeksjon av mekaniske roterende deler og smøreforhold anbefales.

SF6 Gasstrykkovervåking

USRM6-serien bruker et trykkforseglet gasssystem og krever ikke spesiell gassinspeksjon under normalen driftsforhold.

Before operation, the pressure gauge should be checked. Under normal conditions, the pressure indicator should forbli innenfor det grønne driftsområdet. The reference pressure is 0.14 MPa, with the gas pressure maintained above 0.135 MPa at 20°C under the specified sealing conditions.

Den forventede årlige gasslekkasjeraten er mindre enn 0,1 %, noe som støtter langsiktig gassforseglingsytelse.

Mer enn 30 års designet levetid

22kv Sf6 Gis Rmu Ring Main Unit Switchgear er utviklet med referanse til IEC 298-kravene, med en designet levetid på mer enn 30 år under normale driftsforhold.

Den lufttette bryterdesignen bidrar til å opprettholde gasstettingen gjennom den forventede serviceperioden, og reduserer behovet for hyppig gassrelatert vedlikehold og hjelper kunder med å kontrollere langsiktige driftskostnader.

22kV SF6 GIS RMU vs konvensjonell RMU

Typiske applikasjoner

Industrial Ring Network

Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear er egnet for industrielle distribusjonsnettverk der flere matere trenger pålitelig veksling og rask feillokalisering. Feilindikatorer og digitale beskyttelsesenheter kan hjelpe vedlikeholdsteam identifiserer unormale seksjoner mer effektivt.

Distribusjonstransformatorbeskyttelse

RMU kan konfigureres med mikrodatamaskinbeskyttelse og målefunksjoner for distribusjonstransformatorer, tilby strøm- og spenningsovervåking, alarm og beskyttelsesfunksjoner innenfor mellomspenningsnettet.

Smarte distribusjonsnettverk

For customers developing intelligent power distribution systems, the RMU can connect protection, measurement, fault indication and communication functions to a central monitoring system, supporting remote fault identification and mer effektiv nettverksadministrasjon.

Kundesøknad og tilbakemelding

22kV Industrial Ring Network

En kunde brukte Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear for et industrielt ringnettverk med flere innkommende og utgående matere. Under idriftsettelse fokuserte kunden på om operatørene kunne raskt identifisere den berørte materen når en fase-til-fase- eller fase-til-jord-feil oppstod. Den integrerte feilindikatoren gitt lokal alarminformasjon, og hjelper vedlikeholdspersonell med å begrense feilseksjonen før utførelse inspeksjon på stedet.

Distribusjonstransformatorbeskyttelse

For en transformatordistribusjonsapplikasjon valgte kunden RMU med en mikrodatamaskinbeskyttelse og kontrollenhet. Systemet ga digital strøm- og spenningsovervåking sammen med beskyttelse og alarm funksjoner. Kunden fant denne konfigurasjonen mer praktisk for overvåking av transformatordriftsforhold enn å bare stole på konvensjonell relébeskyttelse.

Fjernovervåkingsprosjekt

En kunde som krever sentralisert distribusjonsovervåking koblet til RMUs feilindikasjon og digital beskyttelse funksjoner til overvåkingssenteret. Når et feilsignal ble generert, kunne overvåkingsskjermen identifisere tilsvarende feilseksjon, slik at driftsteamet kan bestemme hvor feltinspeksjon var nødvendig og forbedre feilsøkingseffektiviteten.

Langsiktig tilbakemelding om vedlikehold

For kunder som betjener RMU under normale serviceforhold, reduserer den forseglede SF6-gasstanken behovet for rutinemessig internt vedlikehold. Kunder verdsetter også de eksterne mekaniske driftskomponentene fordi de kan være det inspiseres eller erstattes mer praktisk når vedlikehold er nødvendig.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Produktsertifiseringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etablert styringssystemer i henhold til ISO 9001 Quality Management System, ISO 14001 miljøstyringssystem og ISO 45001 styringssystem for arbeidsmiljø og sikkerhet.

For å møte ulike internasjonale markedskrav, har Usune mellomspenningsbryterprodukter gjennomgått relevante IEC- og GB-standardtypetester, med aktuelle produkter som oppnår CE-sertifisering. Disse systemene støtter konsistent produksjonskvalitet, produkttesting og teknisk samsvar for mellomspenningskraftdistribusjonsprosjekter.

FAQ Om 22kV SF6 GIS RMU

Kan RMU oppdage kabelfeil?

Ja. RMU kan utstyres med feilindikatorer som er i stand til å oppdage fase-til-fase og fase-til-jord feil og gi lokale alarmindikasjoner.

Kan feilinformasjon overvåkes eksternt?

Ja. Når den er utstyrt med tilsvarende kommunikasjons- og overvåkingssystem, kan feilinformasjon overføres til et overvåkingssenter, hvor den berørte delen og feilposisjonen kan vises.

Krever RMU regelmessig SF6-gassvedlikehold?

Under normale driftsforhold krever det trykkforseglede systemet ikke spesiell rutinemessig gassinspeksjon. Den trykkmåler bør kontrolleres før bruk og bør forbli innenfor det grønne området under normale forhold.

Hvor lang er forventet levetid?

USRM6-serien er designet for en levetid på mer enn 30 år under normale driftsforhold, med en forventet årlig gasslekkasjerate på mindre enn 0,1 %.

Hvorfor velge Usune 22kV SF6 GIS RMU?

Usune kombinerer SF6 forseglet isolasjon, feilindikasjon, indikasjon på strømførende deler, sikkerhetsforrigling, digital beskyttelse og lite vedlikeholdsdrift i én mellomspennings RMU-løsning, noe som gjør den egnet for moderne ring network and intelligent distribution applications.
