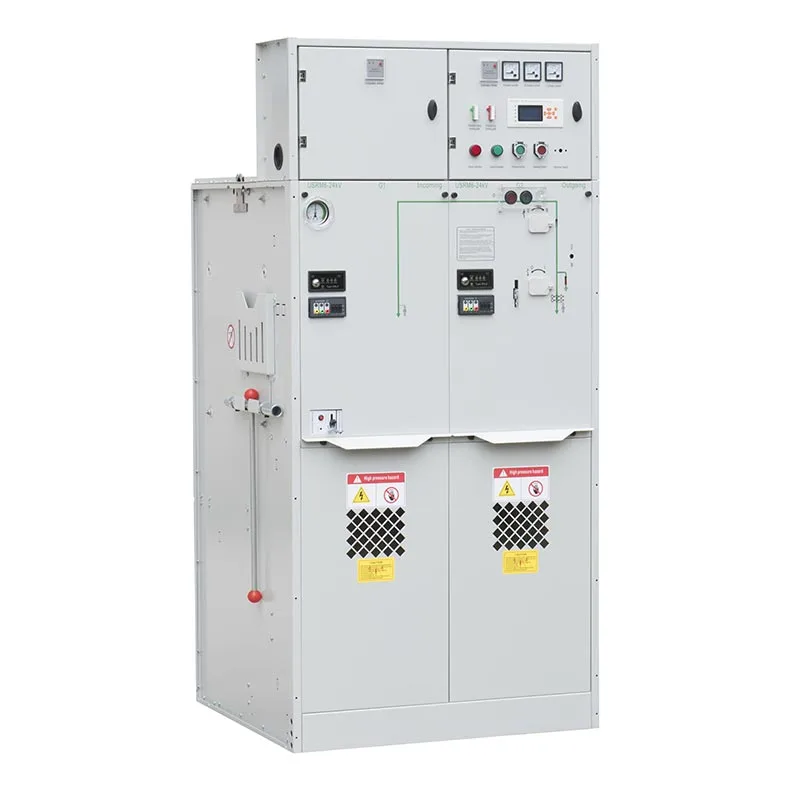

11kv Sf6 Gis Gassisolert koblingsanlegg

Forskjellig fra konvensjonelle brytere som er avhengige av installasjonsmiljøer, Usune 11kv Sf6 Gis Gas Isolert bryterutstyr isolerer de viktigste elektriske komponentene inne i et forseglet gassrom. Den integrerte mekaniske låsesystem bidrar til å forhindre feil operasjoner, og forbedrer både førersikkerheten og utstyrets pålitelighet.

Koblingsutstyret er mye brukt i transformatorstasjoner, industrielle kraftdistribusjonssystemer, kommersielle bygninger, infrastrukturprosjekter og andre 11kV mellomspenningsapplikasjoner der sikkerhet, pålitelighet og enkel drift er avgjørende.

Viktige fordeler

Helt lukket SF6 isolasjonsstruktur

Hovedkretskomponentene er innelukket i en forseglet SF6-gasstank, noe som reduserer direkte eksponering for eksternt miljøforhold. Denne designen bidrar til å beskytte elektriske komponenter mot støv, fuktighet, forurensning og kondensering, forbedre langsiktig driftsstabilitet.

Den lukkede strukturen reduserer også plassbehovet sammenlignet med tradisjonelle luftisolerte brytere Usune 11kv Sf6 Gis gassisolert koblingsanlegg egnet for kompakte transformatorstasjoner og plassbegrensede elektriske rom.

Sikkert operativsystem med mekanisk forrigling

Usune 11kV SF6 GIS er designet med flere mekaniske sikkerhetsbeskyttelser for å forhindre feildrift. Alle brytere må betjenes ved hjelp av det dedikerte betjeningshåndtaket, noe som sikrer kontrollerte bytteprosedyrer.

Lastbryteren eller vakuumbryteren og den tilsvarende jordingsbryteren er utstyrt med intern mekanisk forrigling. Ekstra hengelåsforrigling kan også brukes ved behov, noe som gir høyere sikkerhet under vedlikehold og drift.

Five Safety Interlock Protection

Sikkerhetsbeskyttelse for kabelrom

Den nedre døren kan bare åpnes når jordingsbryteren er lukket og lastbryteren er åpen posisjon, hindre tilgang til strømførende deler.

Beskyttelse av bakkebryterdrift

Jordingsbryteren kan ikke betjenes når den nedre døren er åpen, noe som bidrar til å forhindre usikre vedlikeholdsforhold.

Byttesekvensbeskyttelse

Lastbryteren kan ikke lukkes når jordingsbryteren er lukket, og jordingsbryteren kan ikke være det betjenes når lastbryteren er lukket.

Drift av strømforsyning

For strømforsyningsdrift må kabelromsdøren lukkes først. Tre-posisjonsbryteren er da operert fra jordingsposisjon til isolasjonsposisjon og til slutt til lukkeposisjon.

Strømutkobling

For strømisolering betjenes treposisjonsbryteren fra lukkeposisjon til isolasjonsposisjon og deretter til jordingsposisjon, som gir sikker tilgang til kabelrommet.

Tekniske parametere

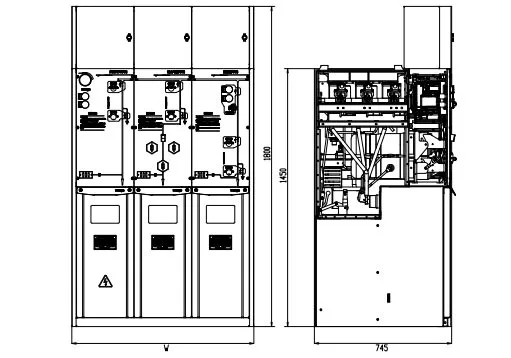

Produktstrukturer

Pålitelig bytte- og beskyttelsesytelse

Betjeningsmekanismen bruker fjærladeteknologi for å sikre stabil bytteytelse.

For lastbrudd bryter-sikring kombinasjonsenhet eller effektbryterenhet må fjæren lades før bytte operasjon. Betjeningshåndtaket roteres med klokken for full lading, etterfulgt av å trykke på den grønne lukkingen knappen for å fullføre lukkingsoperasjonen.

Åpningsoperasjonen utføres ved å dreie betjeningshåndtaket mot klokken.

I transformatorbeskyttelsesapplikasjoner som bruker vakuumbrytere, kan strømbryteren utløses gjennom beskyttelsesrelé når unormale forhold oppstår.

For lastbrudd bryter-sikringskombinasjonsenheter, vil lastbruddbryteren utløses når sikringsindikatoren virker under overstrøm eller kortslutningsforhold.

Fleksibel applikasjon for 11kV distribusjonssystemer

Usune 11kV SF6 GIS gassisolert bryterutstyr kan konfigureres i henhold til forskjellig mellomspenningsfordeling krav, inkludert:

● Transformatorbeskyttelsesapplikasjoner
● Industrielle matesystemer
● Ring hoveddistribusjonsnett
● Kraftsystemer for næringsbygg
● Kompakte transformatorstasjoner

Den forseglede SF6-isolasjonsdesignen og pålitelige betjeningsmekanismen gjør utstyret egnet for applikasjoner som krever det kontinuerlig drift og høye sikkerhetsstandarder.

Transport og installasjonsfordeler

Usune 11kv Sf6 Gis gassisolert bryterutstyr er designet for praktisk transport og installasjon på stedet.

Utstyret er utstyrt med løfteringer for krantransport og kan også flyttes med gaffeltruckutstyr. Ulike modulkombinasjoner er designet med praktiske vektarrangementer for å forenkle håndteringen under prosjektet installasjon.

Før installasjon bør kundene sjekke utstyrets tilstand etter transport, inkludert:

● Tilgjengelighet for betjeningshåndtak
● Status for trykkindikator
● Mekanisk funksjonsdrift
● Eventuelle synlige transportskader

Trykkindikatoren skal holde seg innenfor det normale grønne området før igangkjøring.

Installasjonskrav

For sikker og stabil drift bør installasjonsfundamentet oppfylle følgende krav:

● Bakkebæreevne bør være minst 500 kg/m²
● Installasjonsoverflaten skal forbli jevn og jevn
● Kabelkanaler skal klargjøres i henhold til prosjektkrav
● Kabelkanaler bør tettes skikkelig for å hindre fuktinntrengning
● Dimensjoner for bunnstålkanal bør utarbeides i henhold til produsentens tegninger

Riktig grunnforberedelse bidrar til å sikre nøyaktig installasjon, pålitelig kabeltilkobling og langtidsutstyr ytelse.

Usune 11kV SF6 GIS vs tradisjonelle luftisolerte brytere

Kundesøknad og tilbakemelding

Anvendelse av industrianlegg

En kunde brukte Usune 11kV SF6 GIS for et industrielt kraftdistribusjonssystem hvor sikker veksling og begrenset installasjonsplass var sentrale bekymringer. Etter installasjonen fremhevet kunden den kompakte skapstrukturen og mekanisk forrigling, som gjorde daglige koblingsoperasjoner mer kontrollert og reduserte risikoen for feil operasjon.

Transformatorbeskyttelsesapplikasjon

For en transformatorbeskyttelsesapplikasjon valgte kunden vakuumbryterkonfigurasjonen med relébasert beskyttelse. Kunden syntes den automatiske turfunksjonen og tydelig driftssekvens var nyttig for reagerer på unormale strømforhold og forenkler rutinemessig drift.

Tilbakemelding om vedlikehold og drift av nettstedet

Under drift på stedet verdsatte kundene spesielt de fem sikkerhetssperresystemet. Den nødvendige sekvensen mellom kabeldøren, jordingsbryteren og lastbryteren gjorde vedlikeholdsprosedyrene klarere og bidro til å forhindre utrygge tilgang til kabelrommet.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Produktsertifiseringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etablert et omfattende styringssystem i henhold til ISO 9001 Quality Ledelsessystem, ISO 14001 miljøstyringssystem og ISO 45001 Arbeidsmiljøledelse System.

For å møte internasjonale markedskrav har Usune mellomspenningsbryterprodukter bestått relevante IEC og GB standard typetester og aktuelle produkter har oppnådd CE-sertifisering. Det gjennomføres streng kvalitetskontroll gjennom produksjons-, inspeksjons- og testprosesser for å sikre pålitelig ytelse for global kraftdistribusjon applikasjoner.

FAQ

Hvorfor bruker SF6 GIS mekanisk forrigling?

Mekanisk forrigling hindrer feil koblingssekvenser mellom lastbrytere, effektbrytere og jordingsbrytere. Det bidrar til å beskytte operatører og utstyr under drift og vedlikehold.

Hva bør sjekkes før installasjon?

Før installasjon bør kundene sjekke transportforhold, trykkindikatorstatus, betjeningshåndtak tilgjengelighet og mekanisk driftsytelse. Eventuelle skader eller manglende deler bør rapporteres umiddelbart.

Hvor kan Usune 11kV SF6 GIS brukes?

Den er egnet for transformatorstasjoner, industrianlegg, kommersielle anlegg, infrastrukturprosjekter og andre 11kV mellomspenningsdistribusjonssystemer som krever pålitelig og sikker drift.

Hvorfor velge Usune 11kV SF6 GIS?

Usune kombinerer SF6 gassisolasjonsteknologi, mekanisk sikkerhetsforrigling, pålitelige betjeningsmekanismer og streng kvalitetskontroll for å gi en sikker og kompakt løsning for moderne 11kV mellomspent distribusjonsnettverk.
