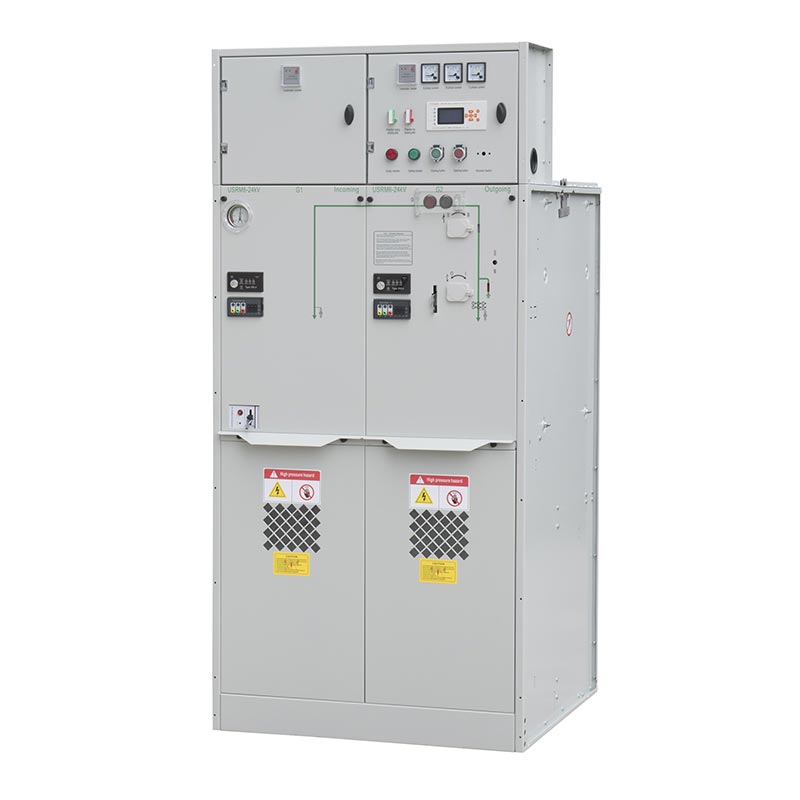

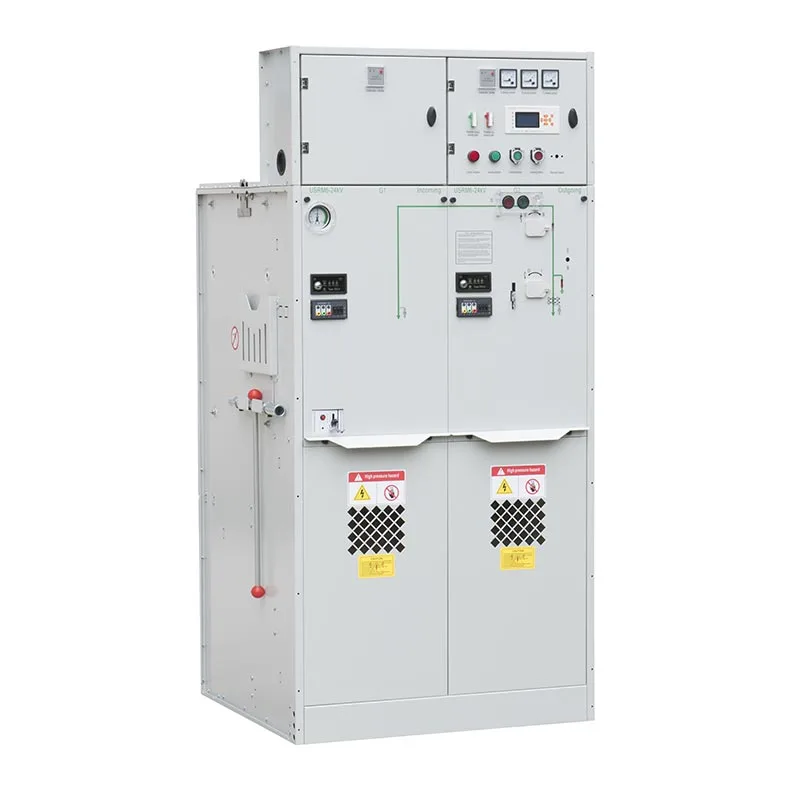

24kv gassisolert koblingsutstyr

Usune 24kV gassisolert bryterutstyr er tilgjengelig med forskjellige funksjonelle enheter for å matche spesifikk distribusjon krav. C-enheten er en lastbryterenhet for lastveksling og distribusjonskontroll, F-enheten er en last Break Switch-Fuse Combination Unit for transformator- og materbeskyttelse, og V-enheten er en effektbryterenhet for applikasjoner som krever avanserte svitsje- og beskyttelsesfunksjoner.

Med sin kompakte lukkede struktur, fleksible funksjonelle konfigurasjon og pålitelige isolasjonsytelse, Usune gir en praktisk løsning for kunder som ønsker å forbedre strømfordelingssikkerheten samtidig som installasjonen reduseres plass.

Viktige fordeler

Kompakt gassisolert struktur

Den forseglede gassisolerte designen plasserer de viktigste elektriske komponentene inne i et lukket skap, og reduserer deres eksponering for støv, fuktighet og ekstern forurensning. Denne kompakte strukturen bidrar til å optimalisere installasjonsplass og er spesielt egnet for transformatorstasjoner, industrianlegg og urbane distribusjonsprosjekter der det er ledig plass begrenset.

Fleksible C, F og V funksjonsenheter

Usune 24kV gassisolert bryterutstyr støtter forskjellige funksjonelle konfigurasjoner i henhold til distribusjonsnettverket krav. C-enheten bruker en Load Break Switch for pålitelig lastswitching, F-enheten kombinerer et lastbrudd bryter med sikringer for transformator- og materbeskyttelse, mens V-enheten bruker en effektbryter for applikasjoner krever mer omfattende bytte- og beskyttelsesfunksjoner.

Pålitelig drift under brede miljøforhold

Koblingsutstyret er designet for omgivelsestemperaturer fra -40°C til +50°C, med en 24-timers gjennomsnittstemperatur ikke over 35°C. Den kan brukes i høyder opp til 4000 m, mens spesiell oppmerksomhet bør gis til gasslading trykk når utstyret er installert over 1000 m. For installasjoner i stor høyde, den endelige konfigurasjonen bør bekreftes med Usune i henhold til de faktiske driftsforholdene.

Lave vedlikeholdskrav

Den lukkede strukturen bidrar til å redusere påvirkningen av miljøforurensning på interne komponenter, som kan forenkle rutinemessig utstyrshåndtering. Dette gjør koblingsanlegget egnet for kunder som trenger pålitelig mellomspenningsutstyr med redusert vedlikeholdsbelastning.

Servicebetingelser

Høyde

Standard servicehøyde er opptil 4000 m. Når utstyret er installert i en høyde høyere enn 1000 m, ladetrykket kan justeres i henhold til den faktiske installasjonshøyden. For installasjoner over 2000 m, bør det tas spesielt hensyn til redusert atmosfærisk trykk og de resulterende isolasjonskravene.

Omgivelsestemperatur

Utstyret er designet for et omgivelsestemperaturområde på -40°C til +50°C, med gjennomsnittstemperaturen over 24 timer som ikke overstiger 35°C. Dette brede driftstemperaturområdet gjør at bryteren kan betjene både kalde områder og varmtklimaapplikasjoner når de samlede prosjektforholdene oppfyller de spesifiserte kravene.

Fuktighet

Den relative luftfuktigheten er designet for forhold på ikke mer enn 95 % innen 24 timer og ikke mer enn 90 % på en månedlig basis. Installasjonsmiljøet bør også være fritt for eksplosive eller korrosive gasser som kan påvirke utstyret negativt.

Installasjonsmiljø

Koblingsutstyret skal installeres på steder uten eksplosive eller etsende gasser eller alvorlige støt og slag. Den miljøforurensningsnivået bør ikke overstige nivå III i henhold til GB/T 5582. Spesielle driftsforhold bør kommuniseres til produsenten før produksjon, slik at riktig utstyrskonfigurasjon kan være bekreftet.

Produktkonfigurasjon

C-enhet – Lastbryterenhet

C-enheten er konstruert for mellomspenningslastbytte og distribusjonskontroll. Det gir en praktisk konfigurasjon for mater- og nettverksapplikasjoner der pålitelig lastveksling er nødvendig uten behov for en effektbryterbasert beskyttelsesarrangement.

F-enhet – Lastbrudd bryter-sikringskombinasjonsenhet

F-enheten kombinerer en lastbryter med sikringer for å gi koblings- og beskyttelsesfunksjoner. Det er spesielt egnet for transformatormaterapplikasjoner der kompakt utstyr og effektiv kortslutningsbeskyttelse er nødvendig.

V-enhet – effektbryterenhet

V-enheten bruker en strømbryter for applikasjoner som krever mer omfattende koblings- og beskyttelsesfunksjoner. Den er egnet for mellomspenningsdistribusjonssystemer der kretsavbrudd og beskyttelseskoordinering er viktige krav.

Tekniske parametere

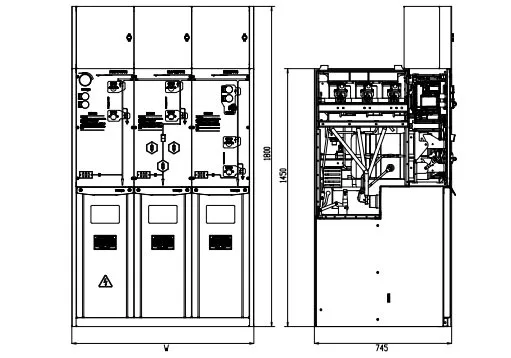

Produktstrukturer

Søknader

Industriell kraftdistribusjon

Usune 24kV gassisolert bryterutstyr kan brukes i industrianlegg hvor pålitelig mellomspenningskobling og beskyttelse er avgjørende for kontinuerlig produksjon. Det kompakte kabinettet bidrar til å optimere plass til elektriske rom, mens C-, F- og V-konfigurasjonene gjør at utstyret kan matches med forskjellige matere og transformatorer krav.

Transformatorstasjoner

F- og V-enhetene kan konfigureres for transformator- og mateapplikasjoner hvor beskyttelse og svitsjfunksjoner må integreres i et kompakt mellomspenningssystem. Den vedlagte utformingen bidrar også til å beskytte innvendig komponenter fra miljøforurensning.

By- og infrastrukturprosjekter

Bystasjoner, kommersielle anlegg og infrastrukturprosjekter har ofte strenge krav til utstyr størrelse og driftssikkerhet. Den kompakte utformingen av Usune 24kV gassisolert bryterutstyr gjør den egnet for prosjekter der installasjonsplassen er begrenset og det kreves pålitelig mellomspenningsfordeling.

24kV gassisolert bryteranlegg vs tradisjonelle luftisolerte brytere

Installasjonsplass

Gassisolert bryterutstyr bruker en lukket og kompakt struktur, som tillater nødvendig omkobling og beskyttelse funksjoner som skal integreres i et mindre installasjonsfotavtrykk. Tradisjonelt luftisolert bryterutstyr generelt krever større elektriske klaringer, noe som resulterer i høyere plassbehov.

Miljøvern

Den lukkede strukturen til Usune Gas Insulated Switchgear reduserer direkte eksponering av interne elektriske komponenter mot støv, fuktighet og ekstern forurensning. Tradisjonelt luftisolert utstyr er mer avhengig av omkringliggende installasjonsmiljø og kan kreve ytterligere miljøvern på krevende steder.

Konfigurasjonsfleksibilitet

C-, F- og V-enhetene lar kundene velge forskjellige bryter- og beskyttelsesfunksjoner i henhold til deres distribusjonskrav. Denne modulære tilnærmingen gir større fleksibilitet enn å bruke et enkelt fast koblingsutstyr konfigurasjon for forskjellige applikasjoner.

Gjeldende standarder

Usune 24kV gassisolert bryterutstyr er designet med referanse til gjeldende kinesiske standarder for mellomspenning koblingsutstyr og elektrisk utstyr, inkludert GB 3804-2004 for høyspent AC-lastbrytere, GB 1984-2014 for høyspente vekselstrømbrytere, GB 16926-2009 for høyspent AC lastbrudd bryter-sikringskombinasjoner og GB 1985-2014 for høyspent AC-isolasjon og jordingsbrytere.

Utstyret refererer også til GB 3906-2006 for 3,6 kV–40,5 kV AC metallkapslet koblingsutstyr og kontrollutstyr, GB/T 11022-2011 for vanlige tekniske krav til høyspentbryter- og kontrollutstyr, GB 4208-2008 for kapsling beskyttelse, GB/T 5582-1993 for utvendige isolasjonsforurensningsnivåer og DL/T 404-2007 for AC metallkapslet bryterutstyr og kontrollutstyr.

Andre gjeldende krav inkluderer GB/T 13384-2008 for mekaniske og elektriske produkttekniske forhold, GB 191-2008 for emballasje- og transportmerker og GB 311.1-2012 for isolasjonskoordinering av høyspent overførings- og distribusjonsutstyr. De endelige gjeldende standardene bør bekreftes i henhold til produktet konfigurasjon og målmarked.

Kundesøknad og tilbakemelding

Industriell kraftdistribusjonsprosjekt

Usune mellomspenningsbryter har blitt brukt i industrielle prosjekter som kjemiske anlegg og produksjon fasiliteter. Kundene fokuserer på stabil drift, kompakt installasjon og pålitelig beskyttelsesytelse. Den forseglet gassisolert struktur bidrar til å redusere påvirkningen av støv, fuktighet og miljøforhold, støtte langsiktig utstyrspålitelighet.

Infrastruktur og energiprosjekter

Usune-produkter er levert til infrastruktur- og energirelaterte prosjekter, inkludert vannkraftverk, olje lagerfasiliteter og transportprosjekter. Kunder verdsetter den fleksible funksjonskonfigurasjonen C, F og V, som gjør at koblingsanlegget kan tilpasses ulike koblings-, beskyttelses- og distribusjonskrav.

Tilbakemelding fra kunder

Basert på prosjektapplikasjoner setter kundene i hovedsak pris på Usune bryterutstyr for sin kompakte design, pålitelige isolasjonsytelse, fleksibel konfigurasjon og lave vedlikeholdskrav. Den modulære strukturen hjelper kunder velger passende løsninger i henhold til forskjellige mellomspenningsdistribusjonssystemer.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Produktsertifiseringer og kvalitetsstyring

Zhejiang Usune Electric Co.,Ltd. har etablert et omfattende kvalitetsstyringssystem i henhold til ISO 9001 Quality Ledelsessystem, ISO 14001 miljøstyringssystem og ISO 45001 Arbeidsmiljøledelse System.

For å møte ulike markedskrav har Usune 24kV gassisolert bryter bestått relevant IEC og GB standard type tester og oppnådd CE-sertifisering. Produktene er produsert under strenge kvalitetskontrollprosedyrer for å støtte pålitelig ytelse, sikkerhet og samsvar for globale mellomspenningskraftdistribusjonsapplikasjoner.

FAQ

Hvilket temperaturområde kan bryteren håndtere?

Det spesifiserte omgivelsestemperaturområdet er -40°C til +50°C, med en gjennomsnittstemperatur over 24 timer på ikke mer enn 35°C.

Kan 24kV-koblingsutstyret brukes i miljøer med høy luftfuktighet?

Den spesifiserte relative luftfuktigheten er ikke mer enn 95 % innen 24 timer og ikke mer enn 90 % på månedlig basis. Den utstyr skal installeres i et miljø uten eksplosive eller etsende gasser og innenfor spesifiserte forurensningsnivå.

Kan Usune tilby tilpassede konfigurasjoner?

Ja. C-, F- og V-funksjonsenhetene kan velges i henhold til kundens distribusjonsnettverk, svitsjing og beskyttelseskrav. For spesielle driftsmiljøer bør kundene oppgi de relevante forholdene før bestiller slik at Usune kan evaluere riktig konfigurasjon.

Hvilke standarder følger Usune 24kV gassisolert bryterutstyr?

Produktdesignet refererer til gjeldende GB- og DL/T-standarder, inkludert krav som dekker lastbrytere, effektbrytere, sikringskombinasjoner, metallkapslet bryterutstyr, kapslingsvern, isolasjonskoordinering og generelle tekniske krav til høyspentkoblingsanlegg.

Hvorfor velge Usune 24kV gassisolert bryterutstyr?

Zhejiang Usune Electric Co.,Ltd. leverer mellomspent elektrisk utstyr for forskjellig kraftfordeling krav. Det 24kV gassisolerte bryterutstyret kombinerer en kompakt lukket struktur med fleksible C, F og V funksjonelle enheter, som lar kundene konfigurere utstyr i henhold til spesifikke nettverkskrav.

Usune støtter også teknisk kommunikasjon for spesielle driftsforhold. For applikasjoner som involverer høy høyde, ekstreme temperaturer eller andre ikke-standardiserte miljøforhold, kan kundene gi prosjektdetaljer før du bestiller slik at utstyrets konfigurasjon og driftsparametere kan evalueres på riktig måte.
