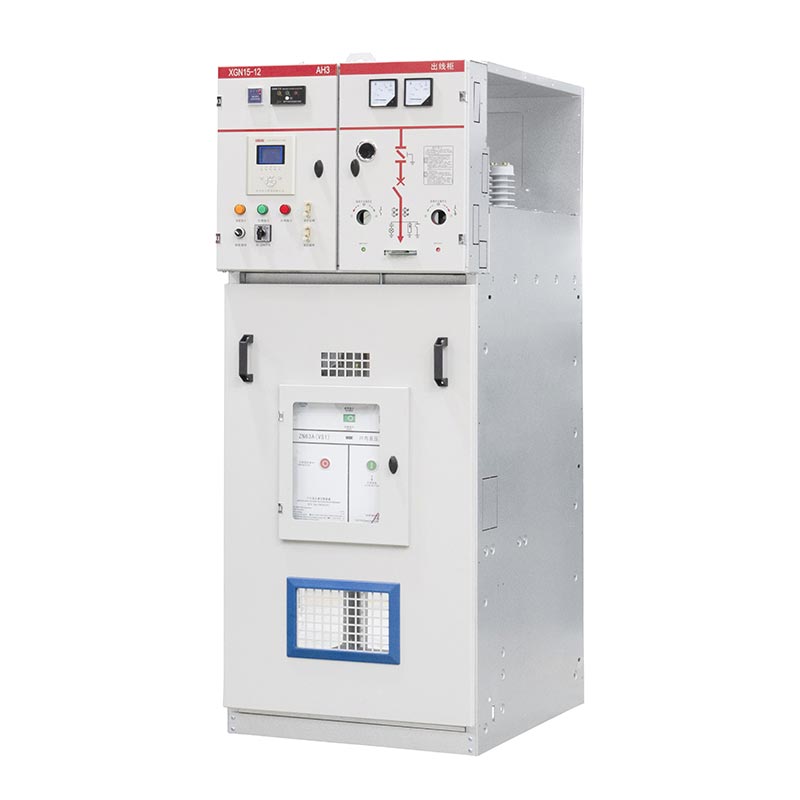

1. Hva er en luftisolert ringhovedenhet RMU?
Anluftisolert ring hovedenhet RMUer en mellomspennings elektrisk bryterenhet designet for å koble til, kontrollere og isolere kretser i et distribusjonsnettverk. Den bruker atmosfærisk luft som et isolasjonsmedium rundt gjeldende strømførende komponenter i stedet for å stole på SF₆-gass som det primære isolasjonsmediet i disse rommene.
Begrepetring hovedenhetbeskriver utstyrets rolle i en ringfordelingsordning. Ringen forbinder typisk flere distribusjonspunkter, slik at strøm kan nå en understasjon fra forskjellige retninger når nettverksdesignet og driftskonfigurasjonen tillater det. En RMU kombinerer flere svitsjefunksjoner i et kompakt kabinett, og hjelper distribusjonsoperatører med å administrere matere og transformatorforbindelser.
I motsetning til en distribusjonstransformator, som endrer elektrisk spenning, styrer en RMU tilkobling og frakobling av mellomspenningskretser. Avhengig av konfigurasjonen kan den gi lastbytte, isolasjon, jording og materbeskyttelse gjennom sikringer eller kretsbrytere.
Luftisolerte RMU-er brukes i applikasjoner der ingeniører trenger klart definerte bryterfunksjoner, et gassfritt isolasjonsarrangement og en konfigurasjon tilpasset installasjonsmiljøet. Før de spesifiserer en, bør prosjektgruppen bekrefte systemspenning, feilnivå, driftsskjema, tilgjengelig plass og gjeldende verktøykrav.
2. Hvordan fungerer en luftisolert RMU?
En luftisolert RMU styrer elektrisk kraft ved å kontrollere forbindelsene mellom innkommende ringmatere og utgående distribusjonskretser. I et typisk treveis arrangement forbinder to funksjonsenheter ringkabelseksjonene, mens en tredje forsyner eller beskytter en lokal transformatormater.
Normal distribusjon
Ved normal drift er koblingsenhetene plassert i henhold til nettets godkjente driftsplan. Mange distribusjonsnett bruker et ringformet kabeloppsett med et normalt åpent punkt. Dette arrangementet bevarer en alternativ tilførselsvei uten nødvendigvis å operere hele ringen som en lukket sløyfe.
Feilisolering og forsyningsgjenoppretting
Hvis en kabelseksjon utvikler en feil, oppdager eller avbryter beskyttelsesanordninger feilen som designet, mens operatører eller et godkjent automasjonssystem isolerer den berørte seksjonen. Det gjenværende sunne nettverket kan deretter gjenopprettes gjennom en alternativ feeder, forutsatt at utstyrsvurderingene, nettverkskapasiteten, beskyttelseskoordineringen og bytteprosedyrene tillater det.
| Driftstilstand | RMU funksjon | Operasjonelt mål |
|---|---|---|
| Normal drift | Opprettholder de angitte kretsforbindelsene. | Lever strøm til tilkoblede laster. |
| Planlagt vedlikehold | Isolerer den aktuelle kretsen og muliggjør godkjente jordingsprosedyrer. | Etabler en sikker arbeidstilstand. |
| Kabelfeil | Fungerer med systembeskyttelsesordningen for å avbryte eller isolere den berørte delen. | Begrens det berørte nettverksområdet. |
| Nettverksgjenoppretting | Tillater autorisert bytte for å koble til friske seksjoner der det er tillatt. | Gjenopprett tjenesten så trygt og raskt som mulig. |
Det er viktig å skille lastbytte fra feilavbrudd. En lastbryter er designet for spesifiserte koblingsoppgaver; det må ikke antas å bryte hver kortslutningsstrøm. Feilbeskyttelse kan kreve en koordinert sikringsbryterkombinasjon eller en effektbryter med et passende beskyttelsesrelé.
3. Hva er hovedkomponentene i en luftisolert RMU?
Den nøyaktige interne layouten varierer etter produsent og modell, men de fleste designene kombinerer bryterenheter, ledere, isolasjonsstrukturer, sikkerhetsmekanismer og valgfritt overvåkingsutstyr.
Brytere for belastningsbrudd
Lastbrytere kobler til eller fra kretser under deres spesifiserte normale lastbytteforhold. I en ringkonfigurasjon lar de operatører kontrollere innkommende og utgående kabelseksjoner. Deres klassifiserte evne til å lage, bryte og tåle kort tid må samsvare med den tiltenkte oppgaven.
Samleskinner og elektriske koblinger
Samleskinner gir ledende veier mellom funksjonelle enheter. Deres materiale, tverrsnitt, tilkoblingskvalitet og termiske design påvirker strømføringsevne og temperaturøkning. Kabelavslutninger må også være kompatible med spesifisert kabeltype og installasjonsarrangement.
Jordingsbrytere og forriglinger
Jordingsbrytere gir en måte å jorde utpekte isolerte kretsseksjoner når den godkjente driftssekvensen tillater det. Mekaniske eller elektriske forriglinger bidrar til å forhindre forbudte bytteoperasjoner. Disse mekanismene er viktige, men de erstatter ikke verifisering av isolasjon og fravær av spenning under gjeldende sikkerhetsprosedyre.

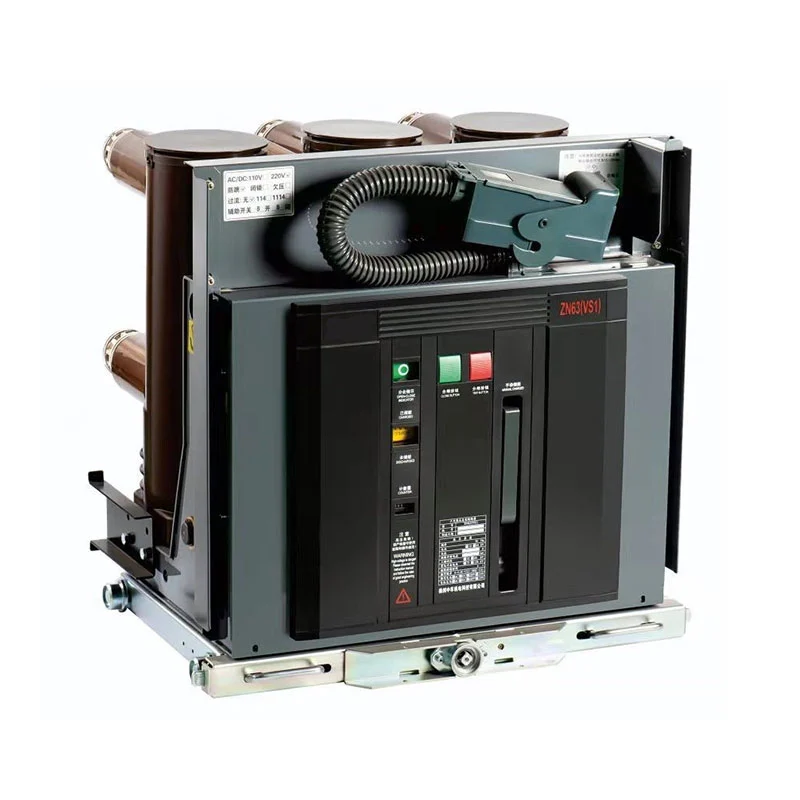

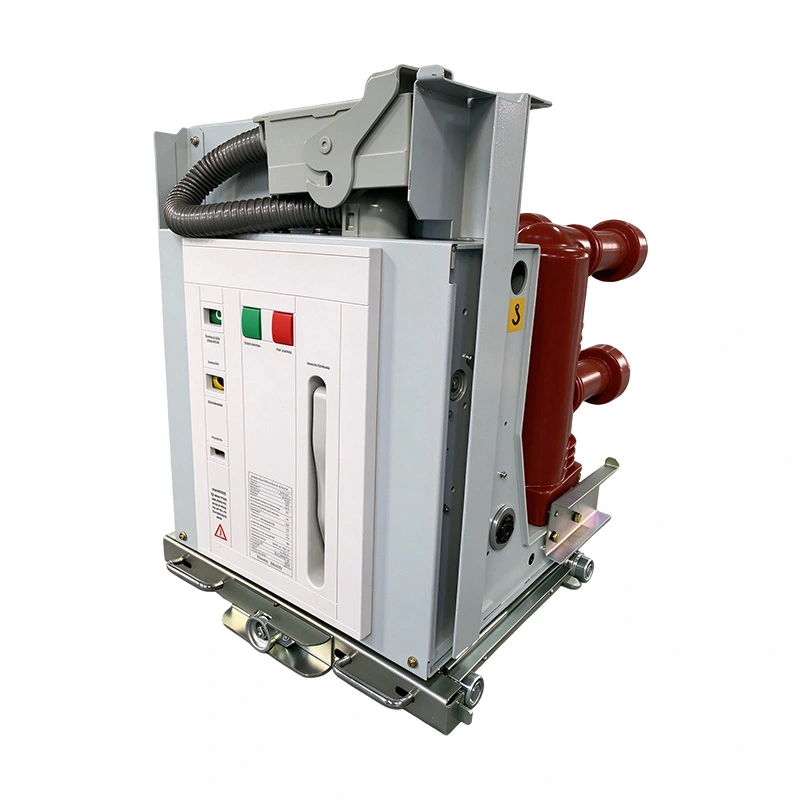

Sikringsbryterkombinasjoner eller effektbrytere
Transformatormatere kan bruke en sikringsbryterkombinasjon eller en kretsbryter med beskyttelsesreleer. Den riktige løsningen avhenger av transformatorkarakteristikker, forventet feilstrøm, selektivitetskrav og nettverksbeskyttelsesfilosofien.
Isolatorer, kabinett og overvåkingstilbehør
Isolerende støtter opprettholder de nødvendige elektriske klaringene og støtter strømførende komponenter. Innkapslingen beskytter utstyret mot de miljømessige og mekaniske forholdene spesifisert for produktet. Valgfrie spenningsindikatorer, feilpassasjeindikatorer, motoroperatører og kommunikasjonsenheter kan forbedre operativ synlighet og fjernkontroll når de er riktig integrert.
4. Hvilke fordeler gir luftisolasjon?
Luftisolasjon kan gi praktiske fordeler for distribusjonsprosjekter, spesielt når prosjekteier ønsker å unngå SF₆-basert isolasjon i de aktuelle rommene. Verdien av disse fordelene avhenger av utstyrets design og driftsmiljø.
- Ingen SF₆-krav i luftisolerte rom:En passende utforming unngår håndtering, lekkasjeovervåking og utvinningshensyn knyttet til SF₆ i disse rommene.
- Synlige og tilgjengelige arrangementer der de er utformet:Noen konstruksjoner gjør komponenter og koblingsposisjoner lettere å inspisere for opplært personell. Tilgjengelighet må verifiseres for den eksakte modellen.
- Modulær konfigurasjon:Funksjonelle enheter kan ordnes for å møte ulike krav til innkommende, utgående og transformator-mater når produktfamilien støtter de nødvendige kombinasjonene.
- Praktisk vedlikeholdsplanlegging:Uten SF₆ i de luftisolerte seksjonene unngår operatører gassrelaterte serviceoppgaver for disse seksjonene, selv om elektrisk og mekanisk vedlikehold fortsatt er viktig.
- Støtte for distribusjonsautomatisering:Valgfrie motoroperatører og overvåkingstilbehør kan støtte fjernsvitsjing og statusrapportering.
Hva er begrensningene?
Luftisolerte design kan kreve større elektriske klaringer og et større installasjonsfotavtrykk enn noen gassisolerte alternativer. Fuktighet, forurensning, kondens, høyde over havet og innkapslingsforhold kan også påvirke isolasjonsytelsen. En gassfri design betyr ikke automatisk vedlikeholdsfri drift eller overlegen ytelse i alle miljøer.
Kjøpere bør sammenligne komplett utstyrskonfigurasjon, installasjonskostnad, livssykluskrav, miljøforhold og gjeldende forskrifter i stedet for å velge en RMU basert på isolasjonsmedium alene.
5. Hvor brukes luftisolerte RMUer?
Luftisolerte ringhovedenheter kan betjene en rekke mellomspenningsdistribusjonsapplikasjoner, avhengig av deres spenningsklassifiseringer, beskyttelsesarrangement, kapslingskonstruksjon og godkjente installasjonsforhold.
Industrianlegg
Fabrikker og prosessanlegg bruker mellomspent distribusjonsutstyr for å forsyne transformatorer, produksjonsområder og andre elektriske belastninger. En RMU kan støtte feeder-isolering og hjelpe vedlikeholdsteam med å administrere nettverksseksjoner uten å unødvendig påvirke hele nettstedet.
Nærings- og boligutvikling
Kontorkomplekser, leilighetsutviklinger, detaljhandelseiendommer og prosjekter med blandet bruk kan bruke RMU-er på lokale distribusjonsstasjoner. Kompakte funksjonelle arrangementer kan forenkle administrasjonen av flere transformatormatere innenfor en planlagt elektrisk infrastruktur.
Distribusjonsnettverk
Distribusjonsoperatører kan installere RMUer ved nettverkstilkoblingspunkter for å kontrollere mateseksjoner og støtte gjenopprettingsprosedyrer. Den valgte enheten må tilfredsstille bruksspesifikke krav til beskyttelse, kobling, installasjon og dokumentasjon.
Fornybar energi og infrastrukturprosjekter
Solcelleinstallasjoner, infrastrukturanlegg og andre energiprosjekter kan kreve mellomspenningsveksling mellom oppsamlingskretser, transformatorer og distribusjonsnettet. RMU må velges i henhold til det faktiske feilbidraget, koblingsplikten og nettforbindelsesdesign.
For utendørs- eller kystinstallasjoner bør prosjektteam i tillegg vurdere kapslingsbeskyttelse, korrosjonsmotstand, temperaturområde, kondenskontroll og tetning av kabelinnføringer. Egnetheten til en bestemt modell må bekreftes mot produsentens erklærte servicebetingelser.
6. Hvilke spesifikasjoner bør kjøpere sjekke?
Å velge en luftisolert RMU krever mer enn å matche en nominell spenning. Feil klassifisering eller et uegnet beskyttelsesarrangement kan skape sikkerhetsrisikoer, forsinkelser i idriftsettelse og kostbare utstyrsendringer. Kjøpere bør gi produsenten nettverksparametere og prosjektkrav før de ber om et tilbud.
| Spesifikasjon | Hva skal verifiseres | Hvorfor det betyr noe |
|---|---|---|
| Nominell spenning | Kompatibilitet med systemets nominelle og maksimale driftsspenning. | Sikrer at isolasjons- og utstyrsvurderingene passer til nettverket. |
| Merkestrøm | Samleskinne, ringbryter og materstrømklassifisering. | Forhindrer valg av utstyr som er uegnet for forventet belastning. |
| Kortslutningsytelse | Vurdert korttidsmotstå strøm, varighet og relevante produksjons- eller bruddplikter. | Tilpasser koblingsanlegget til det beregnede feilnivået. |
| Funksjonell konfigurasjon | Antall veier, ringbrytere, transformatormatere og utvidelsesbestemmelser. | Justerer utstyret med enkeltlinjediagrammet. |
| Beskyttelsesmetode | Sikringsbryterkombinasjon eller effektbryter og reléarrangement. | Støtter korrekt feilretting og koordinering. |
| Isolasjon og klaringer | Luftisolasjonsdesign og nødvendige elektriske klaringer. | Støtter dielektrisk ytelse under spesifiserte forhold. |
| Installasjonsmiljø | Innendørs eller utendørs bruk, høyde, fuktighet, temperatur og forurensning. | Reduserer miljø- og isolasjonsrelaterte risikoer. |
| Innkapslingsbeskyttelse | Spesifisert IP-klassifisering og tilgangskrav. | Definerer beskyttelse mot inntrenging under testede forhold. |
| Sikkerhetsklassifisering | Nødvendig internbueklassifisering, tilgjengelige sider, strøm og varighet. | Ivaretar prosjektspesifikke krav til personellbeskyttelse. |
| Automasjon | Manuell eller motorisert drift, hjelpeforsyning, signaler og kommunikasjonsprotokoll. | Sikrer kompatibilitet med fjernovervåking eller SCADA. |
| Samsvarsdokumenter | Gjeldende standarder, typetestrapporter, rutinetestprotokoller og sertifikater. | Støtter teknisk godkjenning og prosjektaksept. |
Forstå gjeldende standarder
IEC 62271-200 dekker AC metallkapslede bryter- og kontrollenheter for merkespenninger over 1 kV og opp til og med 52 kV, inkludert relevante innendørs og utendørs bruksområder. Gjeldende utgave og endringer bør bekreftes mot prosjektspesifikasjonen. Avhengig av utstyrskonfigurasjonen kan tilleggsstandarder for brytere, effektbrytere, bryter-sikringskombinasjoner og jordingsenheter også gjelde.
For referanse, se den offisielle IEC 62271-200-publikasjonen. Samsvar bør verifiseres for den faktiske foreslåtte modellen og konfigurasjonen; en generell erklæring om at et produkt følger en IEC-standard er ikke en erstatning for passende støttedokumentasjon.
Spørsmål å stille før du legger inn en bestilling
- Stemmer den foreslåtte RMU med det godkjente enlinjeskjemaet og kabelarrangementet?
- Er nominelle strøm- og kortslutningsevner tilstrekkelige for systemstudien?
- Hvilke beskyttelses- og jordingsfunksjoner er inkludert som standard?
- Er typetestbevis og rutinemessige fabrikktestdokumenter tilgjengelige for den aktuelle konfigurasjonen?
- Er dimensjoner, kabelinnføringsposisjoner, fundamentdetaljer og vedlikeholdsavstander bekreftet?
- Er reservedeler, bruksanvisning, idriftsettelsesstøtte og garantivilkår tydelig spesifisert?
7. Hvilke sikkerhets- og installasjonskrav betyr noe?
Mellomspenningskoblingsinstallasjon må utføres av kvalifisert personell etter godkjente tegninger, lokale elektriske forskrifter, produsentens instruksjoner og stedsspesifikke sikkerhetsprosedyrer. Fordi utstyret kan inneholde farlig lagret eller indusert elektrisk energi, bør igangkjøring og vedlikehold aldri stole på visuelle bryterposisjoner alene.
Forberedelse av nettstedet
Før levering må du bekrefte at fundament, kabelgrøfter, kabelbøyeplass, adkomstveier, ventilasjonskrav og driftsavstander samsvarer med godkjente tegninger. Installasjonsområdet bør holde seg innenfor de angitte miljøgrensene og tillate sikker drift og vedlikehold.
Kabelterminering og jording
Bruk kompatibelt kabeltilbehør og følg produsentens termineringsinstruksjoner. Bekreft lederforberedelse, tilkoblingsmoment, faseidentifikasjon, isolasjonstilstand og jordforbindelser. Dårlig installerte avslutninger kan føre til overoppheting, delvis utladning, isolasjonsforringelse eller elektrisk feil.
Igangkjøringskontroller
Igangkjøring bør følge en godkjent testplan som gjenspeiler produktdesign og prosjektkrav. Typiske kontroller inkluderer inspeksjon av mekanisk drift, forriglinger, kabling, jordingskontinuitet, beskyttelsesinnstillinger, kontrollkretser og relevante elektriske testresultater. De nøyaktige testene og akseptkriteriene må defineres av kvalifiserte ingeniører.
8. Hvordan kan operatører opprettholde en luftisolert RMU?
Selv om en luftisolert RMU unngår service av SF₆-gass i sine luftisolerte rom, krever den fortsatt et vedlikeholdsprogram som passer til design, bruk, alder og installasjonsmiljø. Forebyggende vedlikehold hjelper til med å identifisere forringelse før det forårsaker driftsstans eller sikkerhetshendelse.
Anbefalte inspeksjonsområder
- Kapslingstilstand:Se etter korrosjon, fysisk skade, vanninntrengning, blokkert ventilasjon og skadede tetninger.
- Isolasjonstilstand:Se etter forurensning, fuktighet, sporingsmerker, sprekker eller andre tegn på forringelse under godkjente inspeksjoner.
- Byttemekanismer:Kontroller driftsmekanismer, posisjonsindikatorer, forriglinger og mekanisk tilstand i henhold til produsentens prosedyrer.
- Tilkoblinger og kabler:Inspiser tilgjengelige avslutninger og koblinger for tegn på overoppheting, løshet eller isolasjonsskade ved bruk av godkjente metoder.
- Beskyttelse og kontroll:Bekreft reléinnstillinger, hjelpestrøm, alarmer, motoroperatører og kommunikasjonsfunksjoner der dette er montert.
- Rekorder:Dokumentere inspeksjoner, testresultater, feil, koblingsoperasjoner og korrigerende handlinger.
Hvor ofte bør en RMU inspiseres?
Det finnes ikke et enkelt inspeksjonsintervall som passer for hver installasjon. Følg produsentens vedlikeholdsplan, gjeldende forskrifter, brukskrav og stedets risikovurdering. Utstyr i støvete, fuktige, korrosive eller tungt belastede miljøer kan kreve hyppigere tilstandskontroller.
Ikke åpne forseglede eller begrensede rom, juster strømførende komponenter eller utfør påtrengende arbeid uten foreskrevne autorisasjoner, isolasjon og testprosedyrer. Hvis unormal oppvarming, utslippsstøy, brennende lukt, uventede alarmer eller mekanisk motstand oppstår, eskalerer du problemet til kvalifisert vedlikeholdspersonell umiddelbart.
9. Hvilke vanlige problemer bør prosjektteam forebygge?
Mange koblingsprosjektproblemer begynner før energitilførsel. Tydelige spesifikasjoner, fullstendig dokumentasjon og koordinering mellom utstyrsleverandør, elektrodesigner, installatør og sluttbruker kan redusere unngåelige forsinkelser.
| Vanlig problemstilling | Potensiell konsekvens | Forebyggende tiltak |
|---|---|---|
| Feil feilvurdering | Det kan hende at utstyret ikke tåler den faktiske nettverksfeilplikten. | Bekreft feilstudieresultater og utstyrsvurderinger før godkjenning. |
| Feil materkonfigurasjon | Manglende bryter- eller beskyttelsesfunksjoner og kostbar redesign. | Gjennomgå enkeltlinjediagrammet og planen for funksjonelle enheter. |
| Inkompatibelt kabeltilbehør | Installasjonsvansker eller upålitelige kabelavslutninger. | Bekreft kabelspesifikasjoner og godkjente termineringssett. |
| Upassende forhold på stedet | Kondens, korrosjon, isolasjonsproblemer eller tilgangsbegrensninger. | Sjekk serviceforhold, kabinettdesign og installasjonsavstander. |
| Ufullstendig testdokumentasjon | Forsinket inspeksjon, aksept eller igangkjøring. | Bli enige om nødvendige testprotokoller og sertifikater under anskaffelse. |
| Uklart vedlikeholdsansvar | Tapte inspeksjoner og tregere feilreaksjon. | Definer driftsprosedyrer, opplæring, reservedeler og servicestøtte. |
For innkjøpsteam er den mest effektive tilnærmingen å definere tekniske krav før du sammenligner tilbud. En lav startpris representerer kanskje ikke den beste totale verdien hvis den foreslåtte konfigurasjonen krever ytterligere ingeniørarbeid, installasjonsendringer eller tilbehør som ikke støttes.
10. Ofte stilte spørsmål
Hva er hovedformålet med en luftisolert ringhovedenhet RMU?
Hovedformålet er å administrere svitsje-, isolasjons- og distribusjonsforbindelser i et mellomspenningsnettverk. Avhengig av konfigurasjonen gir den også transformator-mater-beskyttelse og støtter isolering av defekte kabelseksjoner.
Hva betyr luftisolert i en RMU?
Det betyr at atmosfærisk luft fungerer som isolasjonsmediet rundt de relevante strømførende komponentene. Det nøyaktige isolasjonsarrangementet avhenger av produktdesignet, og begrepet definerer ikke i seg selv bryter- eller lysbueavbruddsteknologien.
Er en luftisolert RMU SF₆-fri?
En luftisolert design kan unngå SF₆ i de aktuelle isolasjonsrommene. Kjøpere bør sjekke produsentens tekniske dokumentasjon for å bekrefte om den komplette foreslåtte sammenstillingen inneholder SF₆ eller andre isolerende gasser.
Hva er forskjellen mellom en RMU og en transformator?
En RMU kontrollerer og beskytter elektriske forbindelser innenfor distribusjonsnettet, mens en transformator endrer spenning fra ett nivå til et annet. De kan installeres sammen på en distribusjonsstasjon, men de utfører forskjellige funksjoner.
Kan en luftisolert RMU automatisk gjenopprette strømmen etter en feil?
Ikke nødvendigvis. Grunnenheter kan kreve autorisert manuell veksling. Automatisk feilisolering eller gjenoppretting krever passende beskyttelse, motorisert svitsjing, kontrolllogikk, kommunikasjon og et godkjent nettverksautomatiseringssystem.
Hvilke tekniske vurderinger er viktigst når du kjøper en RMU?
Nøkkelparametere inkluderer merkespenning, merkestrøm, kortslutningsmotstand og produksjonsevne, svitsjeoppgaver, beskyttelsesarrangement, isolasjonsytelse, miljøforhold, kapslingsklassifisering og eventuell nødvendig internbueklassifisering.
Krever en luftisolert RMU vedlikehold?
Ja. Operatører bør følge produsentens vedlikeholdsplan og inspisere kapslingen, isolasjonen, koblingsmekanismene, kabelavslutningene, jordingssystem, beskyttelsesenheter og valgfritt kontrollutstyr etter behov.
Hvilken standard er relevant for mellomspenningsmetallkapslede RMUer?
IEC 62271-200 er en nøkkelstandard for gjeldende AC-metallkapslede bryterenheter vurdert over 1 kV og opptil 52 kV. Andre standarder kan gjelde for individuelle koblings- og beskyttelsesenheter. Prosjektgruppen bør verifisere de nødvendige utgavene og selve produktets testdokumentasjon.
Hvordan kan kjøpere vurdere en RMU-produsent?
Se gjennom produsentens tekniske dokumentasjon, produktkonfigurasjonsalternativer, gjeldende typetestbevis, rutinemessige fabrikktestprosedyrer, kvalitetskontroller, installasjonsveiledning, reservedeler tilgjengelighet, garantibetingelser og evne til å møte prosjektspesifikke krav.
