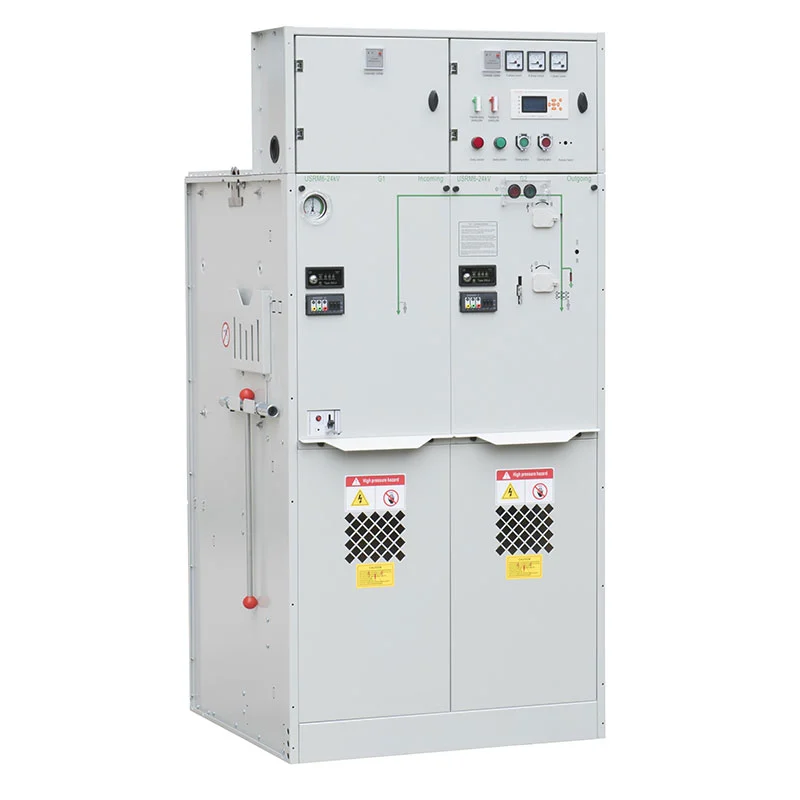

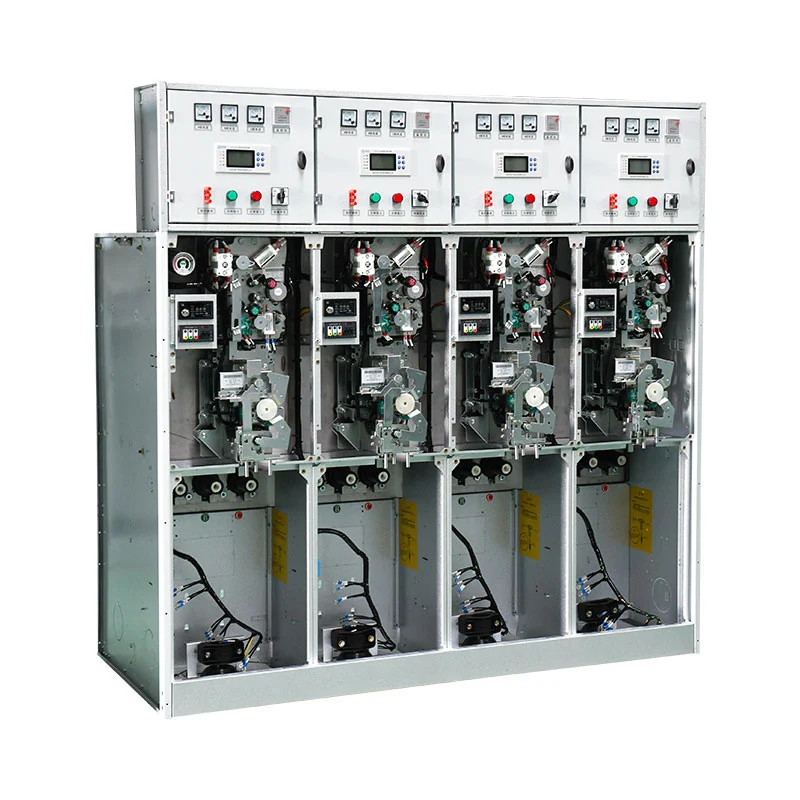

24kv 33kv Sf6 Gis Gassisolert koblingsanlegg

Denne mellomspente GIS-løsningen egner seg godt for installasjoner der gulvplassen er trang eller miljøforholdene er tøffe. Typiske utplasseringssteder inkluderer underjordiske kraftanlegg, strandsoner, høylandsområder og urbane transformatorstasjoner. Takket være den fullstendig lukkede konstruksjonen har maskinvaren et kompakt fotavtrykk, noe som gjør det enklere for designspesialister å integrere mellomspenningsdistribusjonsenheter i både hovedtransformatorstasjoner og sekundære distribusjonsstasjoner.

Adaptiv modulær arkitektur

Strømdistribusjonsprosjekter har sjelden identiske kretsoppsett, noe som betyr at kompakte bryterplattformer må støtte fleksibel montering i stedet for faste, en-størrelse-passer-alle-arrangementer. Bygget rundt et modulært rammeverk, kan 24kV 33kV SF₆ GIS Gass Insulated Switchgear USRM6-plattformen integrere tre distinkte funksjonelle enheter: Type C for lastbrytermoduler, Type F for kombinerte funksjonelle sammenstillinger og Type V for effektbrytermoduler.

Designteam kan velge individuelle standardmoduler eller forhåndsmonterte kombinasjoner i henhold til prosjektets elektriske skjemaer. Hovedsamleskinneinfrastrukturen støtter utvidelse på stedet, noe som gjør at flere moduler kan grupperes i varierte koblingsanlegg. Slik modulær fleksibilitet gjør at utstyret kan tilfredsstille ulike krav knyttet til utgående matere, transformatortilkoblinger, beskyttende isolasjon og kraftfordelingsoppgaver.

Minimal vedlikeholdsprofil

Konvensjonelle utendørs elektriske apparater forblir utsatt for støv, fuktighet, forurensninger og skiftende temperaturer året rundt. Disse ugunstige faktorene har en tendens til å øke gjentatte inspeksjons- og servicekrav gjennom utstyrets driftslevetid.

Det 24kV 33kV SF₆ GIS gassisolerte bryterutstyret USRM6 bruker et forseglet gassisolert kabinett som fysisk isolerer primærkretsen fra omgivelsesforholdene. Det reduserer i stor grad direkte kontakt mellom interne komponenter og miljøforurensninger og leverer et driftsopplegg som krever svært lite rutinemessig vedlikehold. Denne egenskapen gir klare fordeler for områder som er vanskelig tilgjengelige, for eksempel underjordiske kraftrom, plassbegrensede urbane distribusjonslokaler og eksterne infrastrukturressurser. Redusert servicefrekvens blir en viktig evalueringsfaktor når brukere velger utstyr for disse utfordrende stedene.

Integrerte bryter-, beskyttelses- og hjelpefunksjoner

Denne SF₆ C-GIS-plattformen leverer langt mer enn grunnleggende kretslukkings- og åpningshandlinger. Basert på den valgte modulkombinasjonen kan systemet romme feilbeskyttelse, elektrisk isolasjon, energimåling, sanntidsstatusovervåking, jording, datakommunikasjon og automatisk kontroll ved siden av svitsjefunksjoner.

Ulike funksjonelle moduler kan matches fritt for å justere hele bryteranlegget med prosjektets beskyttelses- og distribusjonsarkitektur. Denne allsidigheten skaper bredere alternativer for EPC-entreprenører og systemintegratorer som har i oppgave å utvikle komplette mellomspenningskraftdistribusjonsnettverk.

Miljømessige driftsparametre

Omgivelsesforholdene på stedet bør vurderes nøye før valg av mellomspennings-GIS avsluttes. 24kV 33kV SF₆ GIS gassisolerte bryterutstyr USRM6-serien er konstruert for å operere i høyder opp til 4000 m. Dens tillatte omgivelsestemperatur spenner fra -40 °C til +50 °C, med en maksimal 24-timers gjennomsnittstemperatur på 35 °C. For fuktighetskriterier kan den relative 24-timers luftfuktigheten nå en topp på 95 %, mens den månedlige gjennomsnittsverdien ikke kan overstige 90 %. Installasjonsstedet må være fritt for eksplosive eller korrosive damper, intense mekaniske støt og vedvarende kraftige vibrasjoner. Forurensningsgrad må ikke overstige klasse III som spesifisert under GB/T 5582, og enheten har bestått seismisk kvalifikasjon for grad 9 motstand. For prosjekter plassert over 1000 m, må kjøpere varsle produsenten for å justere SF₆-ladetrykket på riktig måte. Eventuelle uvanlige miljøkrav på stedet trenger felles bekreftelse blant produsenter, leverandører og sluttkunder før bestilling. Som et eksempel kan installasjoner i høyder over 2000 m kreve modifiserte gasstrykkinnstillinger for å redusere intern overspenningsrisiko inne i tanken.

Kjerneapplikasjonssektorer

Underjordiske transformatorstasjoner Underjordiske kraftanlegg er vanligvis begrenset av begrenset bruksareal og strenge ventilasjonsgrenser. Den kompakte forseglede GIS-designen hjelper designere med å maksimere bruken av begrenset plass samtidig som den svekker negative miljøpåvirkninger, noe som gjør produktet ideelt for inkorporering i kompakte understasjoner og sekundære distribusjonsstasjoner.

Industri- og gruveanlegg Industri- og gruveanlegg krever pålitelig mellomspenningssvitsjing og beskyttende maskinvare for å betjene motorer, transformatorer, utgående matere og lokale distribusjonsnett. Den forseglede tanken beskytter interne komponenter mot forurensning og leverer alle nødvendige koblings-, beskyttelses-, isolasjons- og overvåkingsmuligheter for kraftsystemer på stedet.

Jernbane- og transportinfrastruktur Jernbanedepoter, flyplassverktøy og tilhørende transportinfrastruktur trenger konsekvent strømforsyning over et bredt spekter av laster. Modulært bryterutstyr kan konfigureres med tilpassede mate- og beskyttelsesordninger i et sentralisert distribusjonssystem, som hjelper integratorer med å utvikle kompakte mellomspenningsstrømløsninger for transportprosjekter.

Urbane distribusjonsnett Tilgjengelig areal er generelt lite i bysentre og boligområder. Kompakt gassisolert koblingsanlegg kan utplasseres i understasjoner og distribusjonsknutepunkter der tradisjonelle luftisolerte koblingsanlegg vil kreve langt større installasjonsplass. Dens lukkede tankstruktur reduserer også omgivelsesinterferens som virker på primærkretsen.

Kyst- og høylandsområder Standard elektrisk utstyr er utsatt for høy luftfuktighet, saltforurensning, høydeeffekter og skarpe temperatursvingninger. USRM6s lukkede primærkrets reduserer direkte eksponering for disse tøffe forholdene. Prosjektteam kan analysere stedsspesifikke driftsparametere på utvelgelsesstadiet for å bekrefte den mest passende konfigurasjonen og arbeidsinnstillingene.

Veiledning for valg av utstyr

Mens de kjøper 24kV og 33kV SF₆ GIS, bør kjøpere gjennomgå hele den elektriske ordningen i stedet for å ta kjøpsbeslutninger basert utelukkende på nominell spenning. Teknisk vurdering må dekke nominelle spenningsnivåer, isolasjonskrav, kretsbryter- eller lastbryteralternativer, matemengder, samleskinnearrangementer, jordingsskjemaer, beskyttelses- og målefunksjoner, installasjonshøyde, temperatur, fuktighet, forurensningsgrad, kommunikasjonsgrensesnitt og samsvar med gjeldende IEC- og GB-standarder.

Usunes ingeniørteam samarbeider med prosjektingeniører og systemintegratorer for å definere en skreddersydd USRM6-konfigurasjon basert på enkeltlinjediagrammer og faktiske driftsforhold på stedet.

Hvorfor samarbeide med Usune?

Strenge kvalitetssikring Usune opprettholder formaliserte arbeidsflyter for kvalitetssikring som dekker produksjon, fabrikkaksepttesting og produktutsendelse. ISO 9001-standarder underbygger stabil produksjonskvalitet, mens ISO 14001- og ISO 45001-rammeverket styrer miljøforvaltning og helse- og sikkerhetsstyring på arbeidsplassen.

Skreddersydde modulære konfigurasjoner Usune tilbyr fleksible modulkombinasjoner tilpasset varierte kretsfunksjoner og distribusjonskrav. Denne tjenesten passer EPC-firmaer, elektriske systemintegratorer, distributører og innkjøpsteam som trenger koblingsutstyr tilpasset i henhold til utpekte elektriske tegninger.

Globalt anerkjent samsvar Produktdesign samsvarer med både IEC internasjonale standarder og kinesiske GB-spesifikasjoner, og CE-sertifisering kan leveres. Denne ordningen støtter kunder som retter seg mot ulike oversjøiske markeder. Gjeldende standarder og sertifiseringsregler kan verifiseres mot destinasjonslandskoder og prosjekttekniske spesifikasjoner.

Spesialisert teknisk støtte For GIS-prosjekter er det avgjørende å låse inn riktig konfigurasjon før produksjonen starter. Kunder kan dele enkeltlinjetegninger, nominelle spenningskrav, mateplaner, høydedata og miljødetaljer for teknisk konsultasjon med Usunes ingeniørteam.

Tekniske parametere

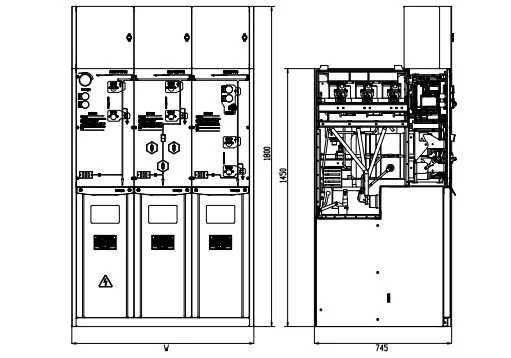

Produktstrukturer

Cas-space rakettoppskytingsprosjekt

Under Cas-space rakettoppskytningsprosjektet ble USRM6-serien hentet inn for å håndtere mellomspenningskraftfordeling over oppskytningsanlegget, og dekker både dens kritiske infrastruktur og de elektriske belastningene knyttet til den. Distribusjonsbryterutstyr på et utskytningssted forventes å holde svitsjing, beskyttelse, isolasjon og overvåking pålitelig for viktig utstyr så vel som tilleggsinstallasjoner - og å holde jevn ytelse selv i et relativt begrenset elektrisk miljø. Fordi hovedkretsen sitter i en SF6-lukket isolert struktur, beskytter USRM6-serien den i stor grad mot ytre miljøforhold, en egenskap som betyr mest for spesialisert infrastruktur som opererer under strenge krav.

Koblingsutstyrets modulære konfigurasjon ga også arrangementet nok spillerom til å matche prosjektets distribusjonsarkitektur. Funksjonelle enheter kunne settes sammen i tråd med strømnettets design, og den utvidbare hovedbussen skapte ekstra takhøyde for nettverkskonfigurasjon og fremtidig systemplanlegging. Alt i alt var det blandingen av kompakt struktur, lukket isolasjon og modulær design som gjorde USRM6-serien til en passende mellomspenningsdistribusjonsløsning for Cas-space rakettoppskytingsprosjektet – en som svarte på anleggets behov for pålitelig, men plasseffektiv elektrisk infrastruktur.

Standarder og sertifiseringer

USRM6-serien er designet med referanse til gjeldende høyspenningsbryter- og kontrollutstyrsstandarder, inkludert GB 3804-2004 for 3,6 kV–40,5 kV høyspent AC-lastbrytere, GB 1984-2014 for høyspent AC effektbrytere, GB 16926-2009 for HV AC lastbrudd bryter-sikringskombinasjoner, GB 1985-2014 for HV AC isolasjon brytere og jordingsbrytere, og GB 3906-2006 for 3,6kV–40,5kV AC metallkapslet koblingsutstyr og kontrollutstyr.

Den refererer også til GB/T 11022-2011 for vanlige tekniske krav for HV-koblingsutstyr og kontrollutstyr, GB 4208-2008 for kapslingsbeskyttelse, GB/T 5582-1993 for forurensningsgrad av utvendig isolasjon, DL/T 404-2007 for 3,6kV–40,5kV AC metallkapslet koblings- og kontrollutstyr, GB/T 13384-2008 for mekaniske og elektriske produkter, GB 191-2008 for emballasje- og transportmerker, og GB 311.1-2012 for isolasjonskoordinering i høyspentoverføring og distribusjonsutstyr.

Usunes rammeverk for kvalitet og samsvar inkluderer ISO 9001 kvalitetsstyringssystem, ISO 14001 miljøvern styringssystem, ISO 45001 styringssystem for arbeidshelse og sikkerhet, overholdelse av IEC og GB-standarder, og CE-sertifisering. Prosjektspesifikk sertifisering og gjeldende standarder bør bekreftes i henhold til destinasjonsmarked og teknisk spesifikasjon.

FAQ

Hva er hovedfordelen med SF6 GIS?

Hovedfordelen er den lukkede konstruksjonen av de energiserte elektriske komponentene i en isolerende gass miljø. Dette muliggjør en kompakt struktur og reduserer direkte eksponering av hovedkretsen for eksternt miljøforhold.

Hvilke spenningsnivåer er tilgjengelige?

USRM6-serien er designet for mellomspenningsapplikasjoner inkludert 24kV og 33kV konfigurasjoner. Den nøyaktige karakteren spenning, isolasjonsnivå og konfigurasjon skal bekreftes i henhold til prosjektspesifikasjonen.

Kan den brukes i stor høyde?

Ja. Den angitte servicehøyden er opptil 4000 m. For installasjoner over 1000 m, bør kunder informere Usune in forhånd slik at passende gassladetrykk kan evalueres. Spesielle krav over 2000 m bør være bekreftet under teknisk design.

Kan konfigurasjonen tilpasses?

USRM6-serien bruker et modulært konfigurasjonskonsept. Lastbryterenheter, kombinasjonsenheter, effektbryter enheter, og utvidbare hovedbussarrangementer kan velges i henhold til nødvendig elektrisk skjema.

Hvor er det vanligvis installert?

Typiske bruksområder inkluderer sekundære transformatorstasjoner, industri- og gruveanlegg, jernbaner, flyplasser, urbane distribusjonsnettverk, boligområder, underjordiske anlegg og steder med relativt krevende miljøforhold.

Hvilken informasjon er nødvendig for et tilbud?

For et nøyaktig tilbud bør kjøpere oppgi nominell spenning, enkeltlinjediagram, antall matere, nødvendig koblingsfunksjoner, strømbryter eller krav til bryter for lastbrudd, busskonfigurasjon, installasjonshøyde, miljøforhold, beskyttelseskrav og destinasjonsmarked.

Få et prosjekttilbud

For mellomspenningsdistribusjonsprosjekter som krever kompakte dimensjoner, miljøtilpasning, modulært konfigurasjon og reduserte vedlikeholdskrav gir USRM6-serien et praktisk gassisolert bryterutstyr løsning.

USRM6-serien fra Usune kombinerer lukket SF6-isolasjon, modulære funksjonelle enheter, utvidbar busskonfigurasjon, og koblings-, beskyttelses-, måle- og overvåkingsfunksjoner. Støttes av ISO 9001, ISO 14001, ISO 45001, IEC og GB-standarder, og CE-sertifisering, gir Usune en prosjektorientert løsning for kunder som vurderer 24kv 33kv Sf6 Gis gassisolert bryterutstyr for industri, infrastruktur, urban og spesialisert kraftdistribusjon applikasjoner.
