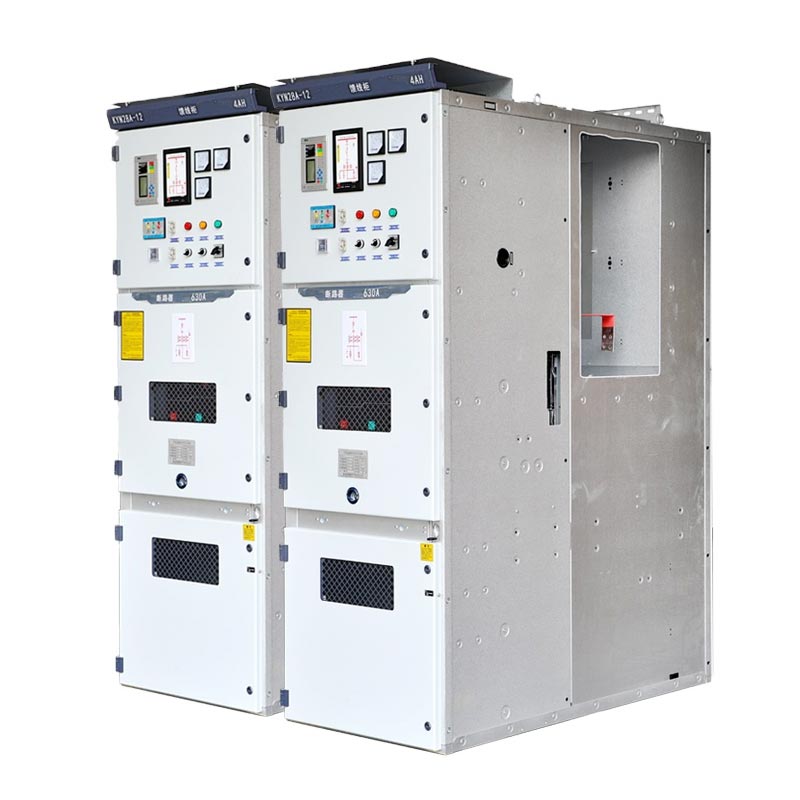

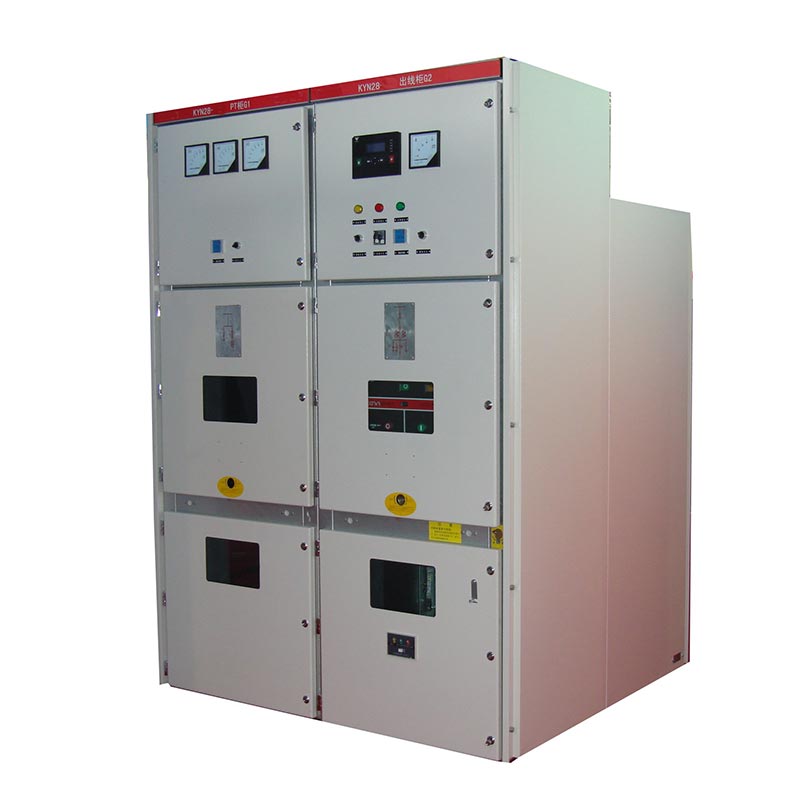

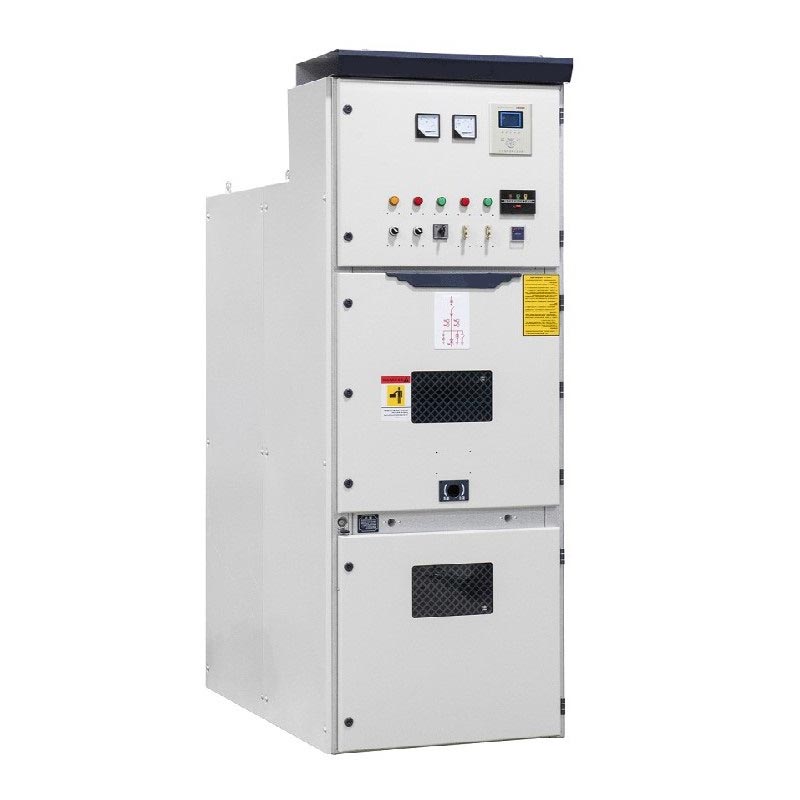

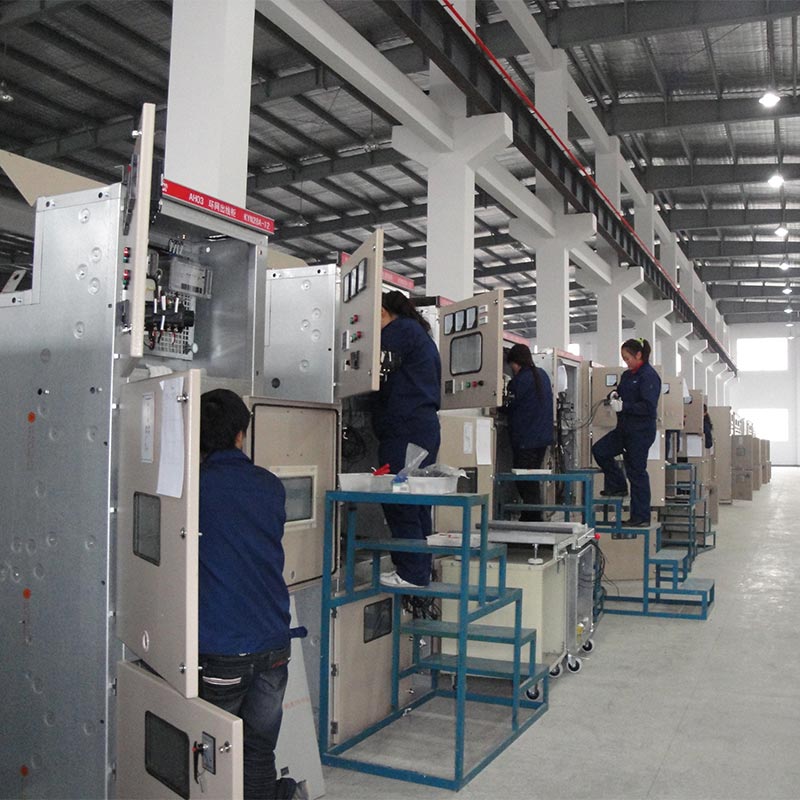

Kyn28 Koblingsutstyr 12kv

Usune Kyn28 Switchgear 12kV er en innendørs høyspent strømfordelingsenhet med nominelle spenninger som dekker 3,6kV, 7,2kV og 12kV, egnet for 50/60Hz trefase vekselstrømsystemer. Det er en kjerne elektrisk utstyr i moderne kraft overføring og distribusjon, industriell kraftdistribusjon og kraftforsyningsfelt for kommersielle bygninger. Produktet tar i bruk en pansret, metallomsluttet struktur, som fullstendig skiller funksjonelle enheter som effektbrytere, samleskinner, kabler og instrumenteringskontroll. Denne utformingen eliminerer spredningen av lysbuefeil fra begynnelsen. Det er det også utstyrt med en uttrekkbar vakuumbrytervogn, som muliggjør raskt vedlikehold og utskifting uten å stenge ned langs samleskinnen, fullt ut oppfyller kjernekravene til kraftsystemer for sikker, stabil og effektiv drift og vedlikehold.

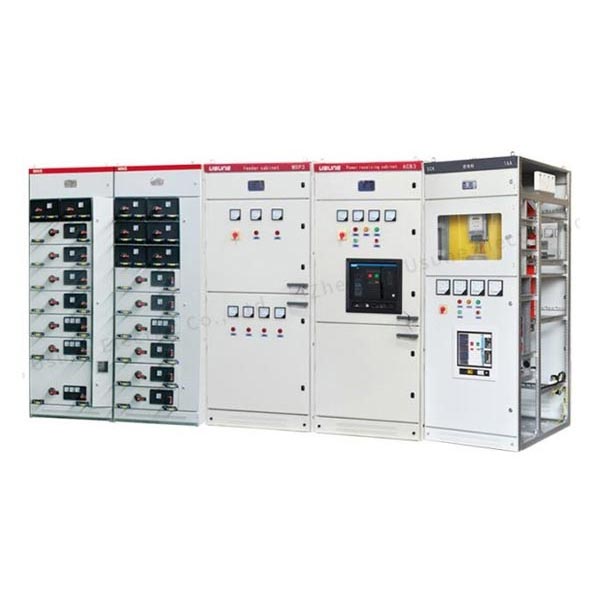

Lavspenningskoblingsanlegg

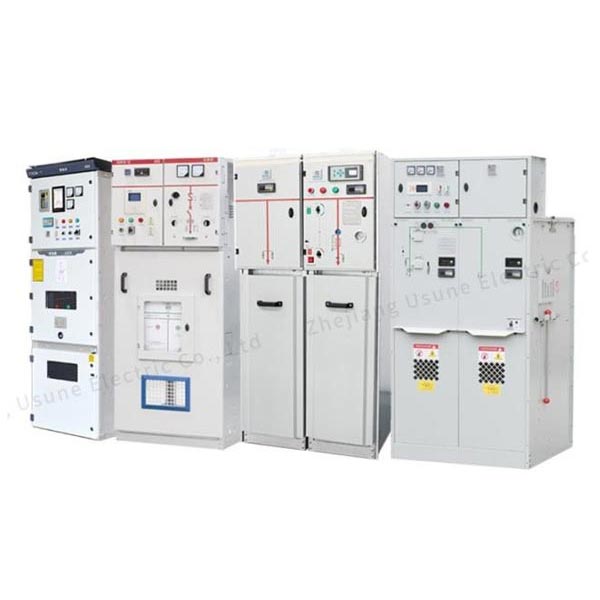

Mellomspenningskoblingsutstyr

Kjerne tekniske parametere

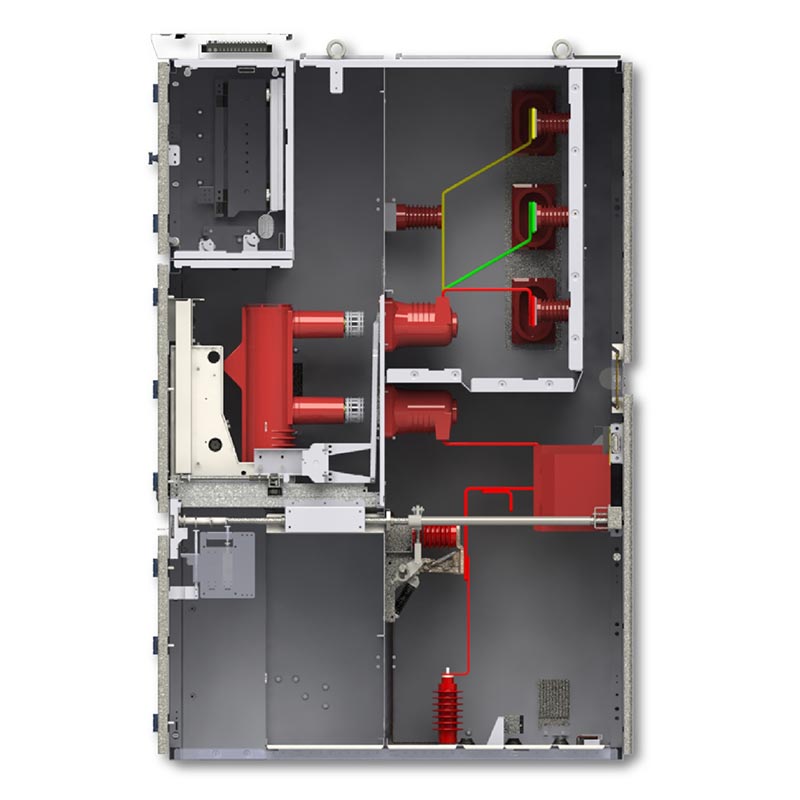

Uavhengig romstruktur

Kyn28 Switchgear 12kV har et modulært romdesign med isolasjon i metall. De fire funksjonsområdene er helt uavhengige, og forhindrer effektivt forplantning av feil:

1. Strømbryterrom: Installerer en vakuumbrytervogn, utstyrt med presis veiledning og låsemekanismer for å sikre sikker vognbevegelse.
2. Samleskinnerom: Lukket utforming av hoved- og grensamleskinner med utmerket isolasjonsytelse, som unngår risikoen for fase-til-fase/fase-til-jord kortslutninger.
3. Kabelrom: God plass, egnet for kabelforbindelser med flere kretser, forenkler kabellegging, kabling, og testing.
4. Instrument- og kontrollrom: Integrerer beskyttelsesenheter, måleinstrumenter og kontrollkrets komponenter for sentralisert overvåking og drift.
5. Trykkavlastningsenhet: Utstyrt med en dedikert trykkavlastningsklaff på toppen, kan den raskt frigjøre lysbuen trykk i tilfelle interne feil, som sikrer sikkerheten til skapet og personell.

Kjerneproduktfordeler

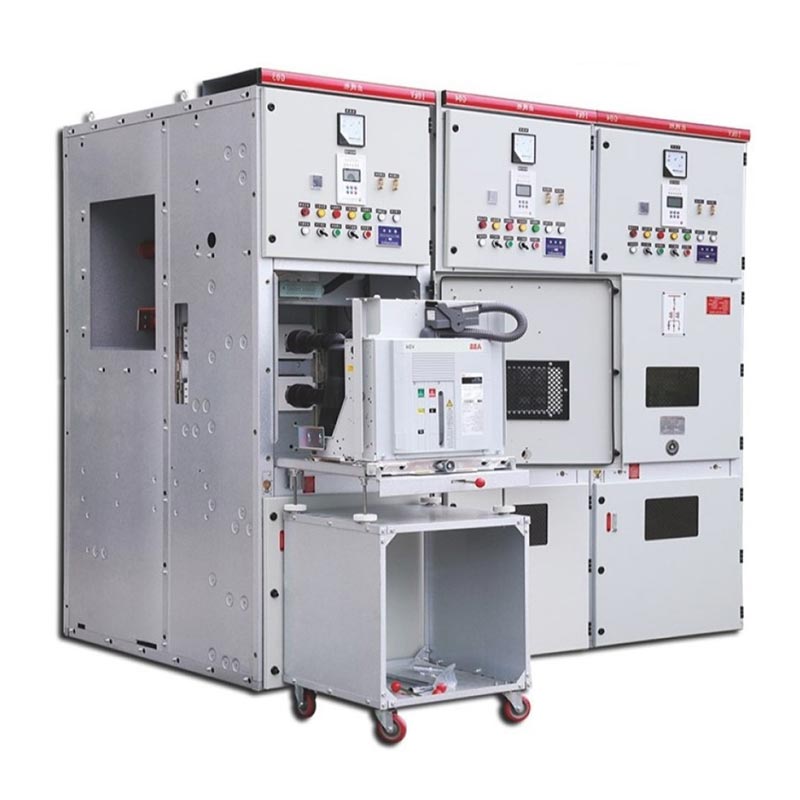

1. Avtakbar vogndesign

Strømbryteren, PT og isolerende håndkjerre-serien er fullt utskiftbare. Under vedlikehold er det bare å fjerne den defekte vognen og skyv inn reservevognen for raskt å gjenopprette strømmen uten å koble fra hele samleskinnen, reduserer vedlikeholdstiden for strømbrudd betraktelig.

2. Omfattende "fem-forebyggende" mekanisk forrigling:

- Forhindrer utilsiktet åpning og lukking av strømbrytere;
- Forhindrer fjerning/dytting inn strømbryterens håndvogn under belastning;
- Forhindrer utilsiktet lukking av jordingsbryteren mens den er tilkoblet;
- Forhindrer utilsiktet strømtilførsel når jordingsbryteren er lukket;
- Forhindrer utilsiktet inntrengning i strømførende rom.

3. Optimalisert sikkerhet og vedlikehold

Betjenings- og vedlikeholdsdesignet helt foran eliminerer behovet for vedlikeholdsplass bak, og sparer effektivt gulvplass i fordelingsrommet; skapet har innebygget kondensvarmer som kan tilpasses høy luftfuktighet miljøer, forhindrer isolasjonsfeil forårsaket av kondens.

4. Høy isolasjons- og feilmotstand

Kyn28 Switchgear 12kV bruker isolasjonsmaterialer av høy kvalitet og vitenskapelig isolasjon, og oppnår et høyt isolasjonsnivå. Den motstår effektivt kortslutninger, overspenninger og andre elektriske feil. Kombinert med sin metallpanserstruktur kan den skryte av sterke lysbuekontrollevner.

Hovedapplikasjonstyper

1. Innkommende linjeskap: Mottar strøm fra oppstrømskilder, gir strømmottak og generell beskyttelse.
2. Utgående linjeskap: Fordeler strøm til laster, motorer og andre terminalkretser, og gir beskyttelse.
3. PT- og spenningsmåleskap: Overvåker systemspenning og gir overspenningsbeskyttelse.
4. Måleskap: Integrerer energimåleinstrumenter for nøyaktig energiforbruksstatistikk.
5. Samleskinneseksjonsskap: Muliggjør segmentert drift, isolasjon og beskyttelse av samleskinneseksjoner.
6. Isolasjonsskap: Gir elektrisk isolasjon, og sikrer trygt vedlikehold.

Real-World Application Case

Tilfelle 1: 10kV kraftdistribusjonsprosjekt for et stort datasenter i Øst-Kina

Prosjektkrav: Datasenteret krever 99,99 % strømtilgjengelighet og en null-feil, svært stabil mellomspent strømdistribusjonssystem for å sikre uavbrutt strømforsyning til kjernebelastninger som servere og kjøleutstyr.

Løsning: Et komplett kraftdistribusjonssystem ble konstruert ved bruk av Usune Kyn28 Switchgear 12kV-enheter, inkludert inngående skap, måleskap, PT-skap, og 12 utgående skap. Den er utstyrt med 40kA kortslutning brytekapasitet vakuumbrytere og intelligente integrerte beskyttelsesenheter for å oppnå rask feil isolasjon og nøyaktig feilplassering.

Driftsresultater: Siden det ble tatt i bruk i 2023, har systemet fungert uten feil, med 100 % nøyaktighetsgrad i beskyttelseshandlinger. Årlig strømbruddstid er mindre enn 5 minutter, og oppfyller fullt ut den høye pålitelighet strømforsyning krav til datasenteret og effektivt unngå økonomiske tap på titalls millioner av dollar på grunn av strømbrudd.

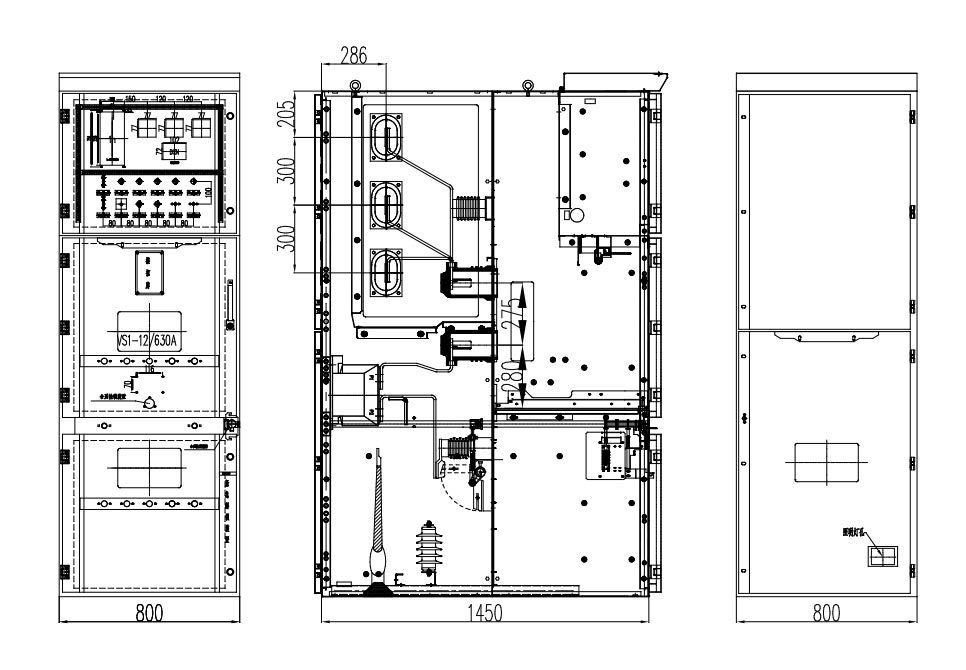

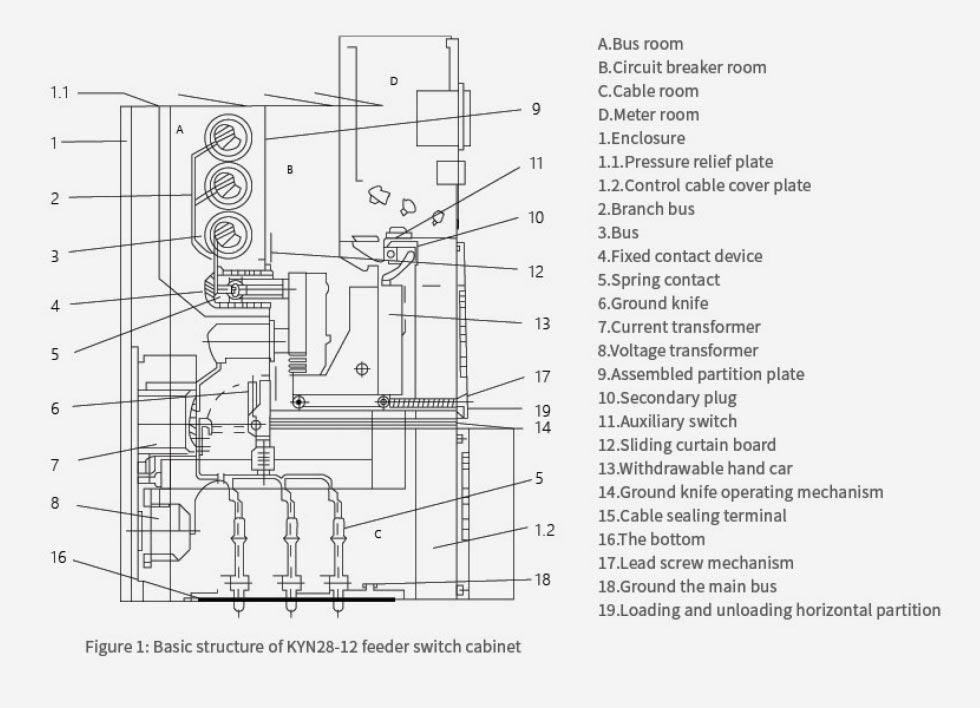

Produktets ytre dimensjon

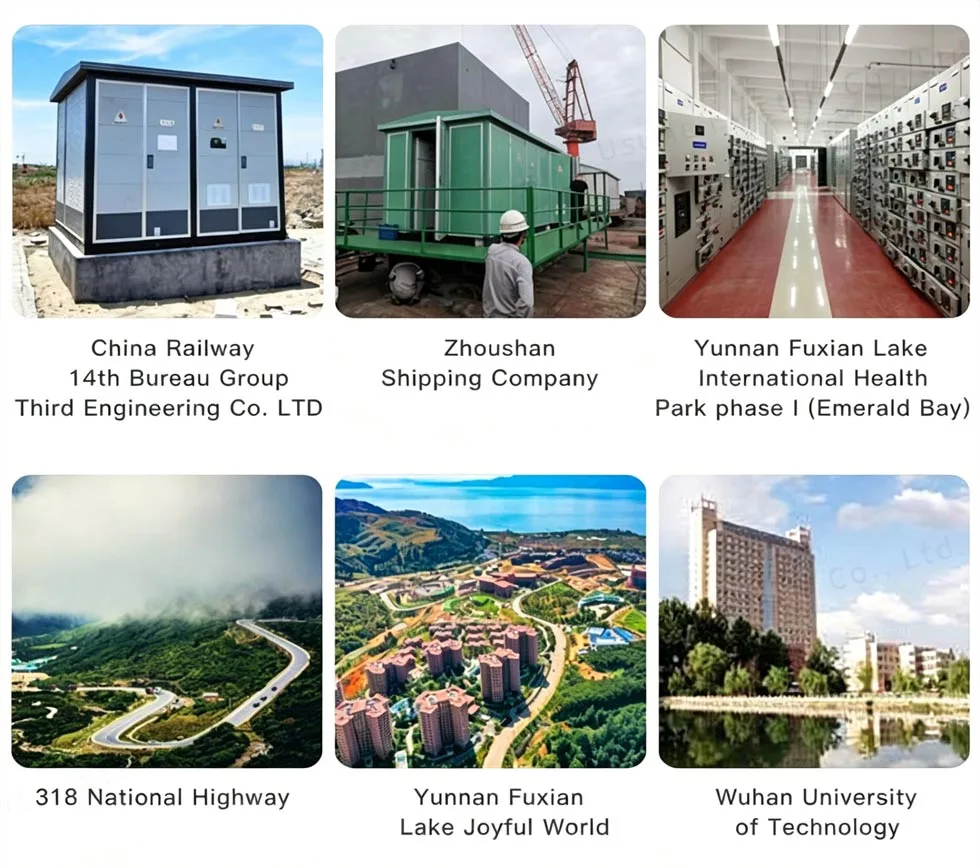

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

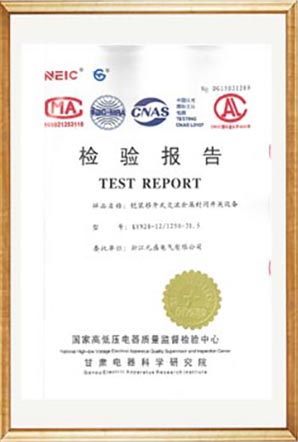

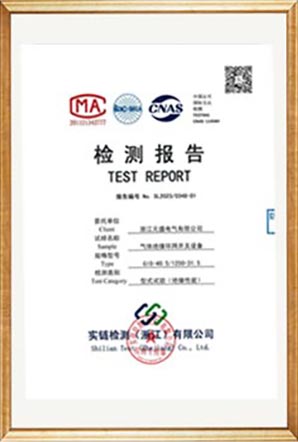

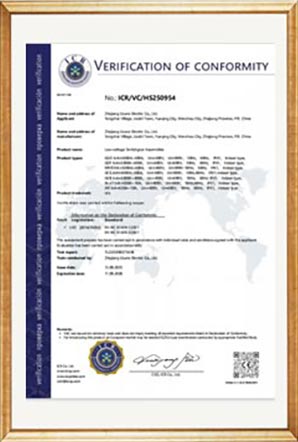

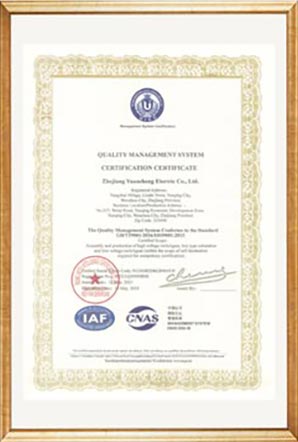

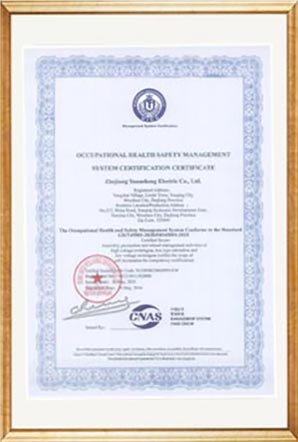

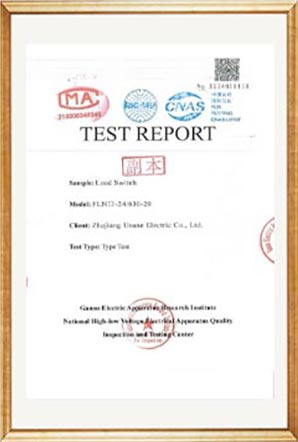

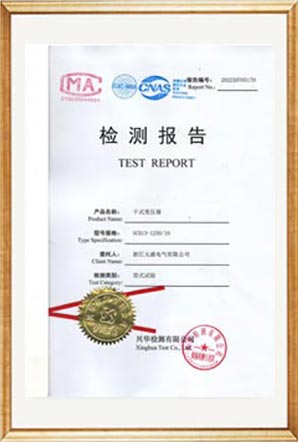

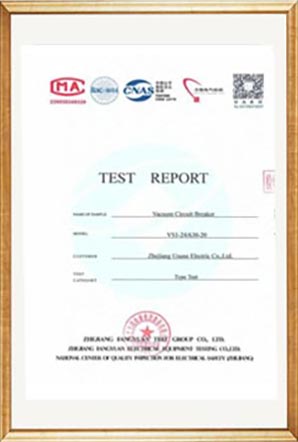

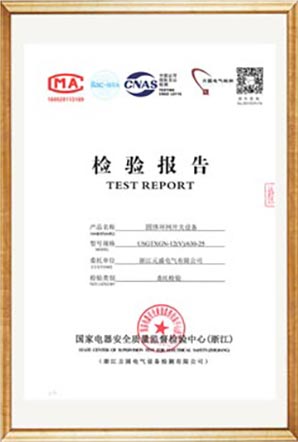

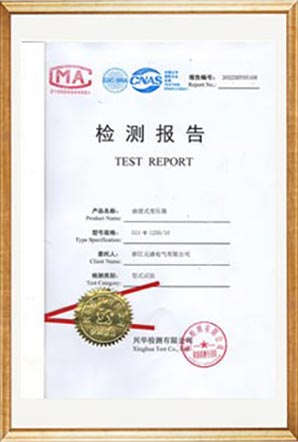

Testrapport

Vanlige spørsmål

Spørsmål 1: Er den "femsikre" forriglingen til Kyn28 Switchgear 12kV-systemet en mekanisk tvungen forriglingsmekanisme, og kan den deaktiveres?

Usune KYN28-koblingsutstyrets "femsikre" forriglingssystem bruker en rent mekanisk, tvungen forriglingsdesign uten elektrisk hjelpeopplåsingskrets, noe som strukturelt eliminerer muligheten for feilbetjening. Bare profesjonelt vedlikeholdspersonell kan midlertidig låse den opp ved hjelp av spesialverktøy under sikre strømforhold feil og jording; den kan ikke låses opp under normal drift. Dette samsvarer fullt ut med IEC og innenlands strøm sikkerhetsstandarder, som maksimerer sikkerheten til operatører og utstyr.

Q2: Kan produktet fungere normalt i miljøer med høy luftfuktighet og høye høyder, og hva er spesielle behandlinger nødvendig?

Produktets standard fuktighetstoleranse er ≤95 % daglig gjennomsnitt og ≤90 % månedlig gjennomsnitt. Den innebygde kondensatorvarmeren avfukter automatisk, håndterer enkelt miljøer med høy luftfuktighet. For scenarier med høyder >1000m kan det være brukes med reduksjon i henhold til kraftindustristandarder (omtrent 10 % reduksjon for hver 1000 m økning i høyde). Spesialdesignede forsterkede isolasjonsversjoner er også tilgjengelige for å øke krypeavstanden og møtes krav til sikkerhetsdrift i stor høyde.
