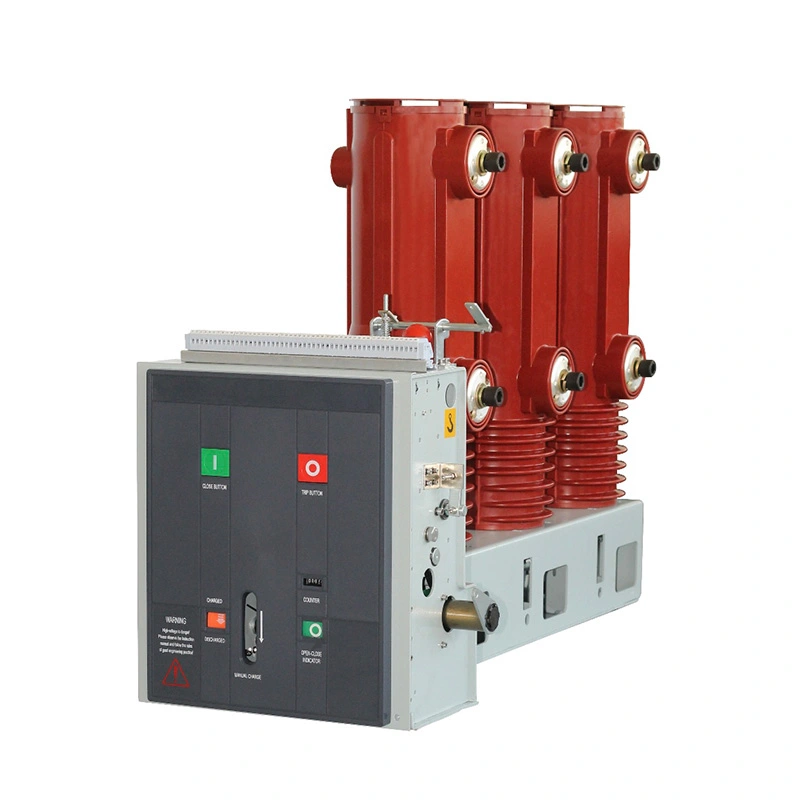

36 kV høyspenningsvakuumbryter

Usune 36 kV høyspenningsvakuumbryter er designet for krevende kraftdistribusjonsapplikasjoner der stabil avbruddsytelse, fleksibel konfigurasjon og pålitelig kontroll er nødvendig. Med optimalisert VS1 strukturdesign, avansert vakuumavbruddsteknologi og valgfrie intelligente beskyttelsesfunksjoner produktet gir en pålitelig løsning for moderne høyspenningskoblingssystemer.

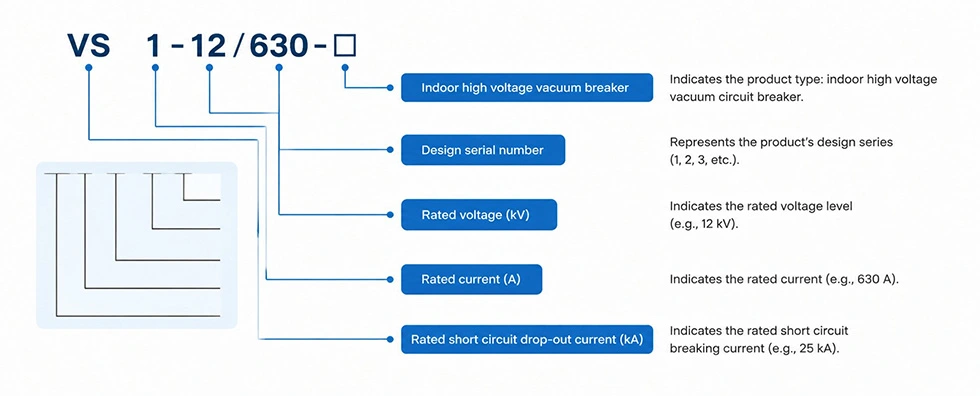

Produktmodell og meningen

Strukturell design

Fast installasjonsstruktur

For høyspentanleggsprosjekter er mekaniske dimensjoner og skapkompatibilitet kritiske faktorer under utstyrsvalg.

Den faste typen VS1-strukturen er designet med optimaliserte installasjonsdimensjoner, slik at ingeniører kan integrere bryter inn i forskjellige skapkonfigurasjoner i henhold til nominelle gjeldende krav.

Standardstrukturen støtter ulike skapbredder og strømnivåer, noe som gir fleksibilitet for ulike design av elektriske systemer.

Det optimaliserte mekaniske oppsettet bidrar til å redusere installasjonsproblemer samtidig som det forbedrer utstyrskoordineringen med høyspent koblingsanlegg.

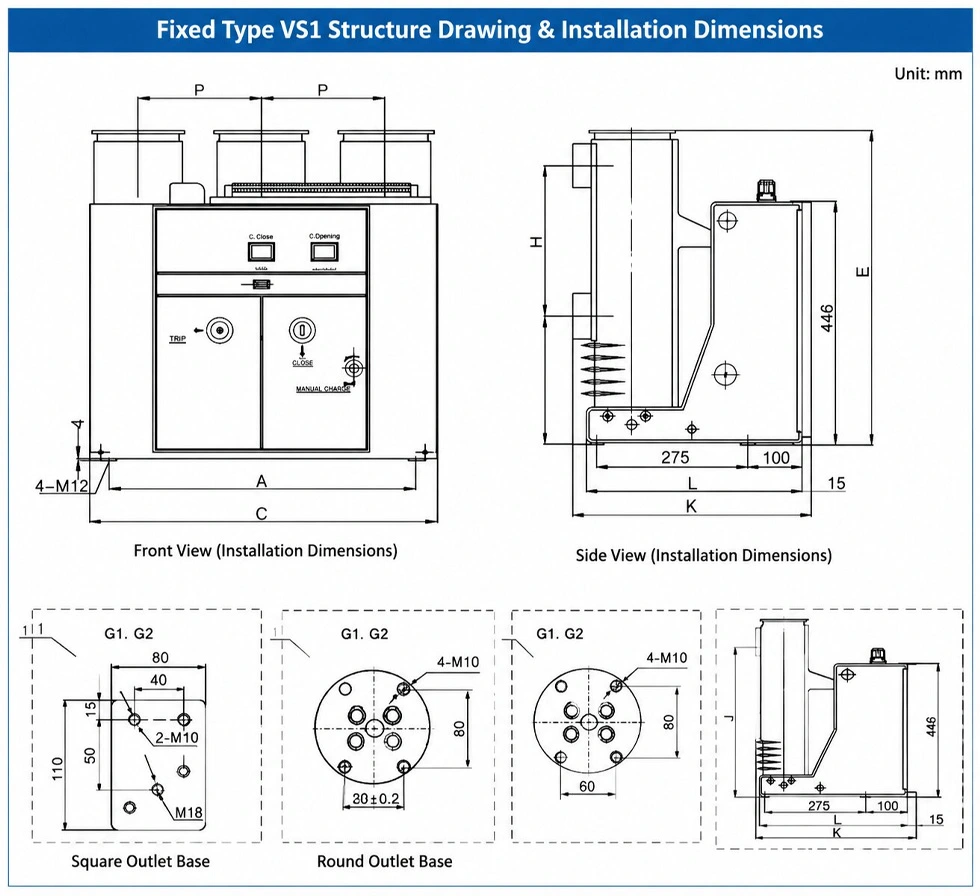

VS1 strukturtegning og installasjonsmål

Fast Type VS1 Strukturtegning og installasjonsmål

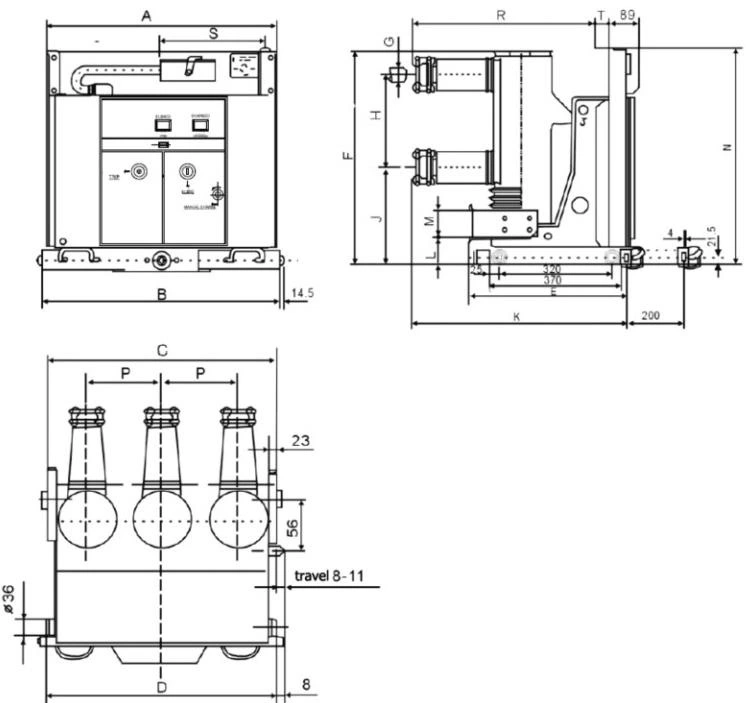

Monteringsdimensjon matching

Nøyaktig dimensjonstilpasning er viktig for å redusere tekniske modifikasjoner under prosjektinstallasjon.

VS1-serien gir standardiserte installasjonsdimensjoner inkludert monteringsposisjon, terminalarrangement og krav til kabinettgrensesnitt.

Denne standardiserte designen lar kundene velge passende konfigurasjoner i henhold til systemkapasitet og kabinett krav.

Elektrisk kontrollsystem

Pålitelig kontrollkretsdesign

Kontrollsystemet påvirker direkte driftssikkerheten til høyspenningsbryterutstyr.

Usune 36 kV høyspenningsvakuumbryter har en profesjonell kontrollkretsdesign med valgfri komponenter inkludert lukkespole, åpningsspole, hjelpebrytere, blokkeringsspole, motorenergilagringssystem og overstrøm utløsespole.

Denne konfigurasjonen lar ingeniører tilpasse kontrollsystemet i henhold til ulike prosjektkrav.

Beskyttelsesfunksjoner

Anti-sprett kontroll

Under elektrisk drift kan gjentatte lukkesignaler forårsake unormale koblingshandlinger.

Det valgfrie anti-sprett-reléet hjelper til med å forhindre gjentatte lukkeoperasjoner ved å koble fra lukkekretsen når lukkesignalet forblir aktivt for lenge.

Denne funksjonen forbedrer driftsstabiliteten og beskytter den mekaniske betjeningsmekanismen mot unødvendig gjentakelse handlinger.

Blokkerende beskyttelse

Blokkeringsfunksjonen forhindrer feildrift når kontrollbetingelsene ikke er oppfylt.

Når den sekundære styrestrømforsyningen ikke er aktivert eller ikke oppfyller det nødvendige spenningsområdet, vil blokkeringen mekanisme forhindrer utrygge lukkeoperasjoner.

Denne designen forbedrer driftssikkerheten i komplekse høyspentmiljøer.

Overstrømsbeskyttelse

Den valgfrie utløsefunksjonen for overstrøm gir intelligent feilbeskyttelse.

Systemet mottar trefasestrømsignaler fra strømtransformatorens sekundærside og sammenligner dem med forhåndsinnstilte verdier. Når strømmen overskrider innstillingsverdien, sender beskyttelsesenheten et utløsningssignal for å åpne bryter og fullfør feilbeskyttelsesprosessen.

Kablingskonfigurasjon

Fleksible tilkoblingsmuligheter

Ulike prosjekter kan kreve forskjellige kontrollkretsarrangementer.

Produktet støtter valgfrie ledningskonfigurasjoner basert på kundekrav, inkludert kombinasjoner med anti-sprett-funksjon, blokkeringsfunksjon og driftsstrømalternativer.

Den fleksible ledningsdesignen gir bedre integrasjon med forskjellige beskyttelses- og automasjonssystemer.

Merknad om DC-strømtilkobling

Når du bruker likestrømsdrift, bør polariteten til de stiplede boksterminalene forbli konsistente.

Motorens ledningspolaritet bør følge det spesifiserte kretsskjemaet for å sikre korrekt energilagringsdrift.

Koblingsskjemaet representerer bryteren under testposisjonstilstand uten energilagring og i åpen tilstand.

Riktig kabling er avgjørende for pålitelig drift av kontrollsystemet.

Tekniske fordeler

Høyspenningsapplikasjonsevne

Usune 36 kV høyspenningsvakuumbryter er utviklet for høyspentdistribusjonssystemer som krever pålitelig bytteytelse og langsiktig driftsstabilitet.

Dens optimaliserte mekaniske struktur, pålitelige vakuumavbruddsteknologi og fleksible kontrollkonfigurasjon gjør den egner seg for kraftdistribusjonsprosjekter der sikkerhet og pålitelighet er nøkkelhensyn.

Enkel systemintegrasjon

For ingeniørbedrifter og koblingsutstyrsprodusenter er kompatibilitet med eksisterende systemer et viktig valg faktor.

Den standardiserte strukturen, flere skapbreddealternativer og konfigurerbare kontrollkretser forenkler integrasjonen inn i ulike høyspenningskoblingsløsninger.

Produktsammenligning

Standardkonfigurasjon vs beskyttelseskonfigurasjon

Ved valg av høyspenningsbrytere må kundene ofte balansere driftskrav og beskyttelse funksjoner.

Ulike strømkapasitetsalternativer

Ulike kraftsystemer krever forskjellige strømegenskaper.

Å velge riktig strømklassifisering bidrar til å forbedre systemets effektivitet og forhindre overbelastning av utstyr.

Tekniske spesifikasjoner

Bestillingsinformasjon

Nødvendige tekniske detaljer

For å sikre riktig konfigurasjon bør kundene oppgi fullstendige tekniske krav før bestilling.

Nøyaktig teknisk informasjon bidrar til å forkorte ingeniørbekreftelsestiden og forbedrer prosjekteffektiviteten.

Kvalitetssertifisering

Internasjonale produksjonsstandarder

Usune bruker streng kvalitetsstyring gjennom produktutvikling, produksjon og testing.

Disse sertifiseringene viser Usunes forpliktelse til å levere pålitelig høyspent elektrisk utstyr til globale kunder.

FAQ

Hvilke faktorer bør vurderes når du velger en 36 kV høyspenningsvakuumbryter?

Kunder bør vurdere nominell spenning, merkestrøm, kabinettkompatibilitet, kontrollkrav og beskyttelse funksjoner.

Kan bryteren støtte tilpassede kontrollfunksjoner?

Ja. Funksjoner som anti-sprettkontroll, blokkeringsbeskyttelse og overstrømutkobling kan konfigureres i henhold til prosjektkrav.

Hvorfor er kompatibilitet med skapdimensjoner viktig?

Riktig mekanisk tilpasning reduserer installasjonsendringer og forbedrer effektiviteten i systemintegreringen.

Hvilke beskyttelsesfunksjoner er tilgjengelige?

Produktet kan støtte anti-sprettkontroll, blokkeringsbeskyttelse og intelligente overstrømsutløsningsfunksjoner.
