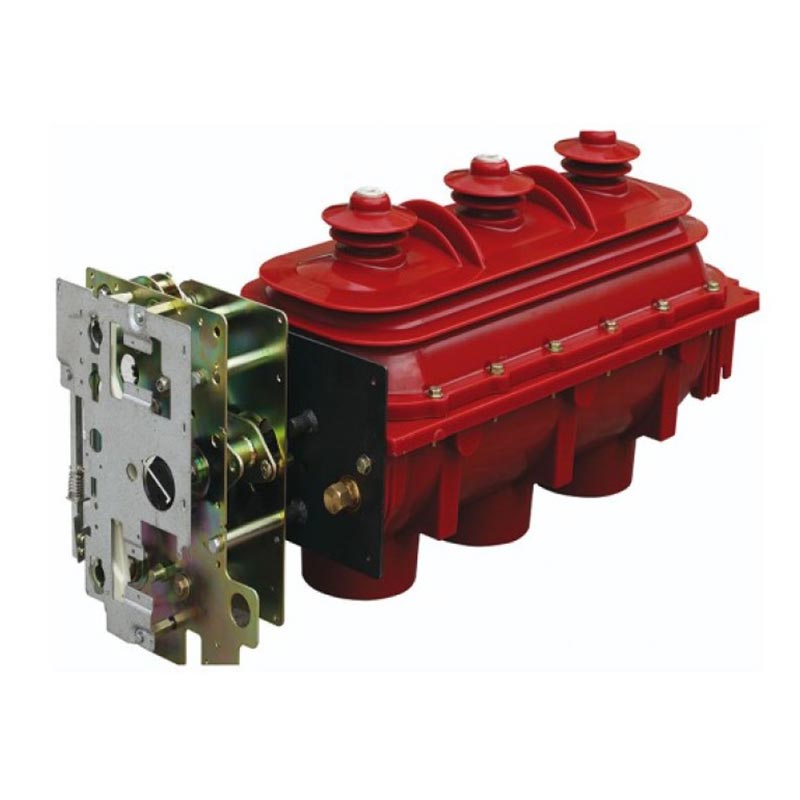

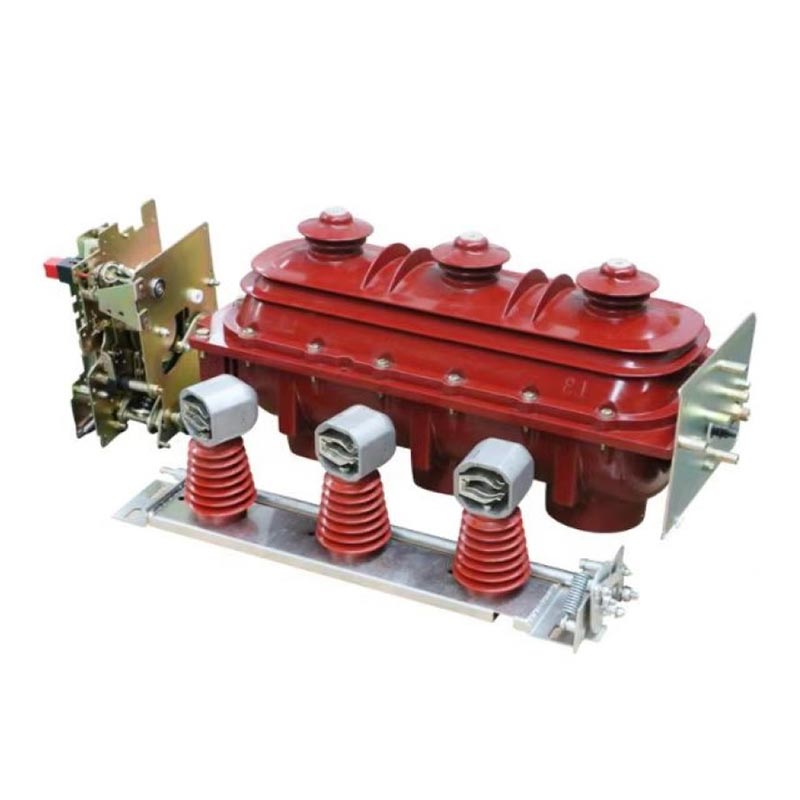

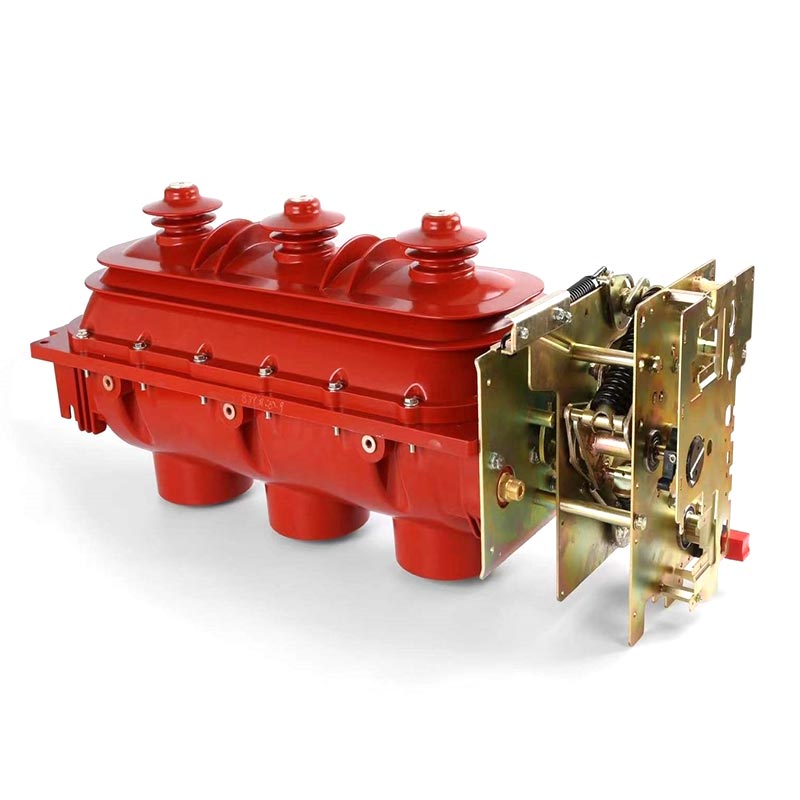

Rmu Load Break Switch

Usune RMU Load Break Switch inkluderer hovedsakelig tre typer uavhengig utviklede produkter: innendørs AC høyspent SF6-lastbrytere, lastbryter-sikringskombinasjonsapparater og kabelhodemonterte lastbrytere, som dekker modellene FLN36-12D (lastbryter) og FLRN36-12D (kombinasjonsapparat for lastbryter-sikring). Disse produktene kan møte behovene til ulike kraftdistribusjonsscenarier, og er spesielt egnet for komplekset operasjonelle krav til Kinas kraftsystem. Som et kjerneprodukt av Zhejiang Usune Electric Co., Ltd., dette switch er produsert i selskapets moderne fabrikk, og gjennomgår streng kvalitetstesting gjennom hele prosessen for å sikre stabil og pålitelig ytelse.

Kjernefordeler

1. Usune har vært dypt involvert i FoU og produksjon av høyspent elektrisk utstyr i mange år, akkumulerer rik erfaring i feltapplikasjoner. RMU-lastbryteren har vært mye brukt i tusenvis av prosjekter både innenlands og internasjonalt, og verifiserer dens tilpasningsevne og pålitelighet i ulike miljøer.

2. RMU Load Break Switch ble uavhengig utviklet av Usunes profesjonelle FoU-team, og absorberer avansert utenlandsk teknologi og optimalisering av designet for å passe de faktiske egenskapene til Kinas kraftsystem. Dens lysbueslukkingsprinsipp, strukturell design og driftsmekanisme gjenspeiler alle dyp faglig ekspertise innen feltet høyspent koblingsutstyr.

3. Produktet har bestått et komplett sett med typetester, og ytelsen samsvarer fullt ut med GB 3804, GB 16926, IEC 60265 og IEC 60420-standardene, som viser dens tekniske autoritet og samsvar.

4. Ved å bruke en spesiell dynamisk og statisk tetningsstruktur, har den utmerket tetningsytelse og er utstyrt med en visuell trykkmåler for sanntidsovervåking. Pålitelige mekaniske låser sikrer driftssikkerhet. Som Usune er en profesjonell produsent og tilbyr omfattende ettersalgsservice, noe som øker kundenes tillit ytterligere.

Strukturelle egenskaper

1. Lastbryteren og kombinerte elektriske apparater består av et enhetlig isolert hus, bryterhus, fjær betjeningsmekanisme, sikringsholder og sikringsutløsersystem. Kabelhodemonterte lastbrytere er utstyrt med en dedikert isolert hus og en universal fjærdriftsmekanisme.

2. De øvre og nedre husene er støpt med epoksyharpiks for å danne et forseglet, gassfylt indre hulrom. Rotasjonen av den vanlige bevegelige kontakten oppnår tre posisjoner: "lukking", "åpning" og "jording", som sikrer fleksibel og pålitelig veksling.

3. Forsiden av mekanismeboksen er utstyrt med en SF6 trykkmåler og en posisjonsindikator. Stillingen indikatoren er direkte koblet til den bevegelige kontaktens drivaksel, noe som sikrer nøyaktig og pålitelig indikasjon.

4. En trykkavlastningsport er plassert på baksiden av huset. Ved innvendig overtrykk på grunn av en feil, gass slippes ut bakover, og forhindrer utkast forover og sikrer personellsikkerhet.

5. Pålitelige mekaniske forriglinger finnes mellom lastbryteren og jordingsbryteren, og mellom jordingsbryter og frontdøren (paneltilpasning) for å unngå risiko for feilbetjening.

6. Kabelterminalmonterte lastbrytere er utstyrt med anti-touch frontkabelkontakter som støtter høyspenning kabelforbindelser i både inngående og utgående ende, og er spesielt designet for kabelavgreninger/kryss bokser.

Lysbueslukkingsprinsipp

RMU Load Break Switch bruker SF6-gass som lysbueslukkende medium, og viser utmerket lysbueslukking ytelse. Når bryteren bryter strømmen, skilles de bevegelige og stasjonære kontaktene, og genererer en lysbue. Drevet av et permanent magnetfelt roterer buen raskt rundt kontaktene, og oppnår rask avionisering og kjøling, slokking ved det nåværende nullkrysspunktet; etter brudd, en dobbel-break gap med et høyt nivå på isolasjonsisolasjon dannes, noe som resulterer i sterk bruddkapasitet, minimal kontaktslitasje og langvarig elektrisk livet.

Driftsmekanisme

1. Type II manuell fjærbetjeningsmekanisme

Brukes til å bytte, lukke, åpne og jorde lastbryteren. Det øvre betjeningshullet kontrollerer jordingsbryteren, og det nedre driftshullet kontrollerer lastbryteren; etter stenging, våren turen lagrer energi synkront, og turen kan kun utløses via en manuell knapp eller sikringssignal.

2. Type II elektrisk fjærdriftsmekanisme

Basert på den manuelle mekanismen, legger denne designen til en motorenergilagringsenhet og en utløserspole. Manuell og elektrisk driften er uavhengig og forstyrrer ikke hverandre. Den støtter fjernkontroll og betjening spenning inkluderer AC220V, DC220V, DC110V og DC48V.

Driftsbetingelser

1. Normale driftsforhold

- Omgivelsestemperatur: −25 °C ~ +40 °C
- Høyde: Ikke over 2000m
- Fuktighet: Daglig gjennomsnittlig relativ fuktighet ≤95 %; månedlig gjennomsnittlig relativ fuktighet ≤90%; daglig gjennomsnittlig vanndamp trykk ≤2,2kPa; månedlig gjennomsnittlig vanndamptrykk ≤1,8kPa
- Omgivelsesluft fri for betydelig støv, røyk, etsende/brennbare gasser, damper og saltsprutforurensning
- Ekstern vibrasjon og seismisk interferens er ubetydelig
- Sekundærkretsindusert elektromagnetisk interferensamplitude ≤1,6kV

2. Spesielle driftsbetingelser

I henhold til GB/T 11022-1999 "Common Technical Requirements for High Voltage Switchgear and Controlgear Standards", bryteren skal fungere under normale forhold; hvis de faktiske driftsforholdene avviker fra normalområdet (som høyde over 2000m, for høy temperatur, høy luftfuktighet og lett kondens, etc.), trenger brukeren for å komme til enighet med produsenten.

Hoved tekniske parametere

Sikring tekniske parametere

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Faktiske søknadstilfeller

Case 1: Power Distribution Project in a Residential Community i Hangzhou, Kina Et stort boligsamfunn i Hangzhou, med høye krav til strømforsyningsstabilitet og sikkerhet, valgte Usune FLRN36-12D lastbrudd bryter-sikring kombinasjonsapparat som kjernekraftfordelingsutstyr etter sammenligning. Installert i fellesskapets transformatorstasjon, er den ansvarlig for kobling og beskyttelse av kraftledninger for 8 boliger bygninger (1200 husstander). Siden det ble tatt i bruk i 2024, har utstyret fungert stabilt i over 12 måneder uten snubling eller strømbrudd. Dens pålitelige sammenlåsende design og SF6 lysbueslukkende ytelse effektivt forhindre strømbrudd forårsaket av feilstrømmer, og sikre beboernes normale liv. Som leverandør for Dette prosjektet ga Usune installasjonsveiledning på stedet og regelmessig vedlikehold, og fikk stor ros fra fellesskapets eiendomsforvaltning og beboere.

FAQ

Q1: Hvilke standarder oppfyller Usune RMU Load Break Switch, og hvordan er pålitelig ytelse garantert?

A1: Produktet har bestått et komplett sett med typetester, og ytelsen samsvarer fullt ut med GB 3804 "3kV~63kV AC Høyspenningsbryter for belastningsbrudd", GB 16926 "Høyspenningslastbryter-sikringskombinasjonsapparat", og IEC 60265 og IEC 60420-standardene. Videre er produktet uavhengig utviklet av Usune, med streng kvalitetskontroll gjennom hele prosessen fra råvareinnkjøp til fabrikkproduksjon og testing. Dens unike dynamikk og statisk tetningsstruktur, sanntids trykkovervåking og pålitelige mekaniske forriglinger sikrer langsiktighet stabil drift.

Q2: Kan Usune RMU Load Break Switch brukes i spesielle miljøer som høye høyder og høy luftfuktighet?

A2: Produktet er designet for å være kompatibelt med normale driftsforhold (høyde ≤ 2000m, temperatur -25 °C ~ +40 °C, etc.). Hvis faktiske driftsforhold avviker fra normalområdet (f.eks. høyde over 2000m, for høy temperatur, høy luftfuktighet og kondens), må brukere rådføre seg med produsenten (Zhejiang Usune Electric Co., Ltd.) på forhånd. Usunes profesjonelle FoU-team kan tilby skreddersydde løsninger basert på spesifikke miljøer for å sikre stabil produktdrift.
