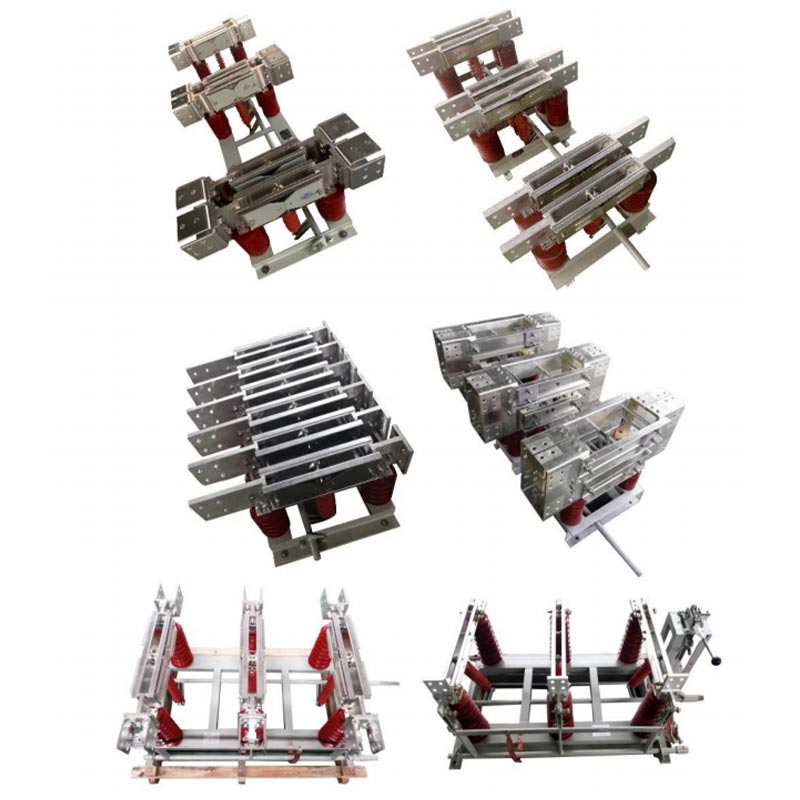

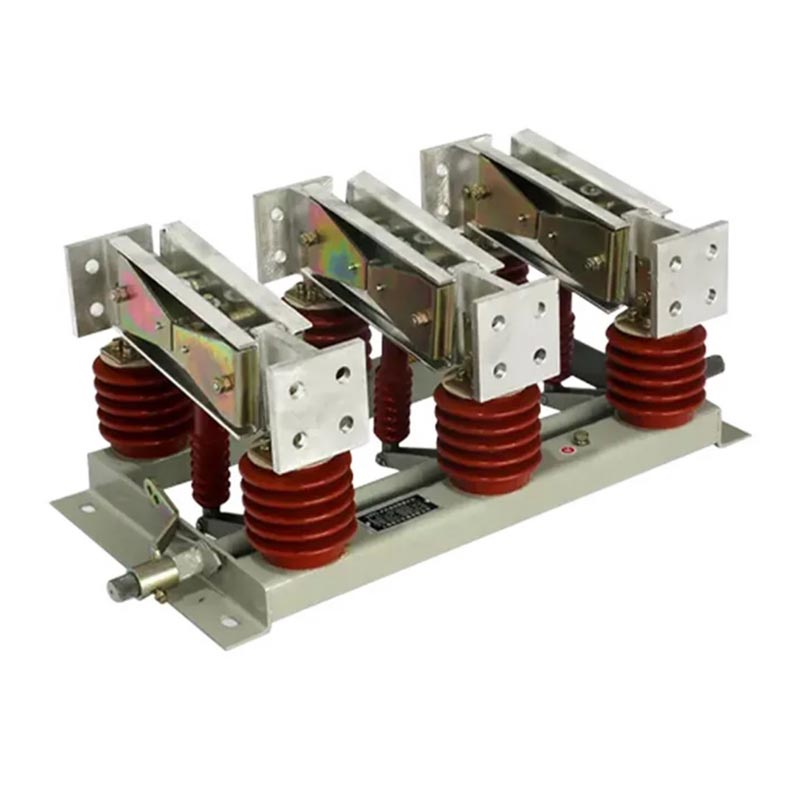

Innendørs type isolasjonsbryter

GN-seriens isolasjonsbryter for innendørs type er en bryter uten belastning som er spesielt utviklet for innendørs høyspentsystemer. Den oppnår fysisk strømfrakobling ved å gi et synlig isolasjonsgap, noe som gjør den til en viktig enhet for sikkert vedlikehold av elektrisk utstyr og systemer.

Strukturelle egenskaper

1. Modulær design: Sammensatt av tre uavhengige enpolede enheter, som fleksibelt kan kombineres til en trepolet integrert struktur som kan tilpasses ulike installasjonsscenarier.

2. Høystrøms konduktivitetssystem: Bruker kobberlegeringskontakter med høy styrke, og tilbyr utmerket konduktivitet og termisk stabilitet, i stand til å tåle langvarig drift med strømmer opp til 10 000A.

3. Pålitelig isolasjonsytelse: Utstyrt med høykvalitets anti-forurensningsisolatorer, egnet for klasse III og IV-forurensningsmiljøer.

4. Valgfri jordingsbryter: Noen modeller integrerer en jordingsbryter, for å oppnå sikker jording av isolasjonen krets og forbedre driftssikkerheten.

Modellbeskrivelse

Gjeldende standarder

Som en profesjonell leverandør av høyspent elektrisk utstyr, overholder Usune strengt nasjonalt og industrielt standarder for å sikre produktkvalitet og sikkerhet:

- GB 1985-2014 "Høyspent AC-frakoblingsbrytere og jordingsbrytere"
- GB/T 11022-2011 "Felles tekniske krav til standarder for høyspenningsbryter- og kontrollutstyr"
- DL/T 486-2010 "Tekniske bestillingsbetingelser for høyspent AC-frakoblingsbrytere og jordingsbrytere"
- DL/T 593-2006 "Tekniske krav til høyspentkoblings- og kontrollutstyr"

Tekniske parametere

1. Spennings- og strømspesifikasjoner

- Spenning: 12kV, 20kV, 35kV
- Merkestrøm: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Klassifisert korttidsmotstandsstrøm: Maksimalt 80kA

2. Produktkategorier

- Etter funksjon: Ujordet, enkeltjordet, type gjennom vegg
- Etter operasjonsmetode: manuell, elektrisk (valgfritt)

Bruksbetingelser

Innendørs type isolasjonsbryter er egnet for tøffe industrielle miljøer og har bred tilpasningsevne:

1. Omgivelsestemperatur: -50 ℃ ~ +50 ℃
2. Høyde: ≤2000m (Høyde ≥2500m kan tilpasses for å forbedre tilpasningsevnen)
3. Vindtrykk: ≤700Pa (tilsvarer vindhastighet ≤34m/s)
4. Seismisk intensitet: ≤8
5. Ising Tykkelse: ≤20mm
6. Forurensningsnivå: Klasse III, IV
7. Installasjonsmiljø: Ingen brannfarlig eller eksplosiv fare, ingen kjemisk korrosjon og ingen alvorlige vibrasjoner

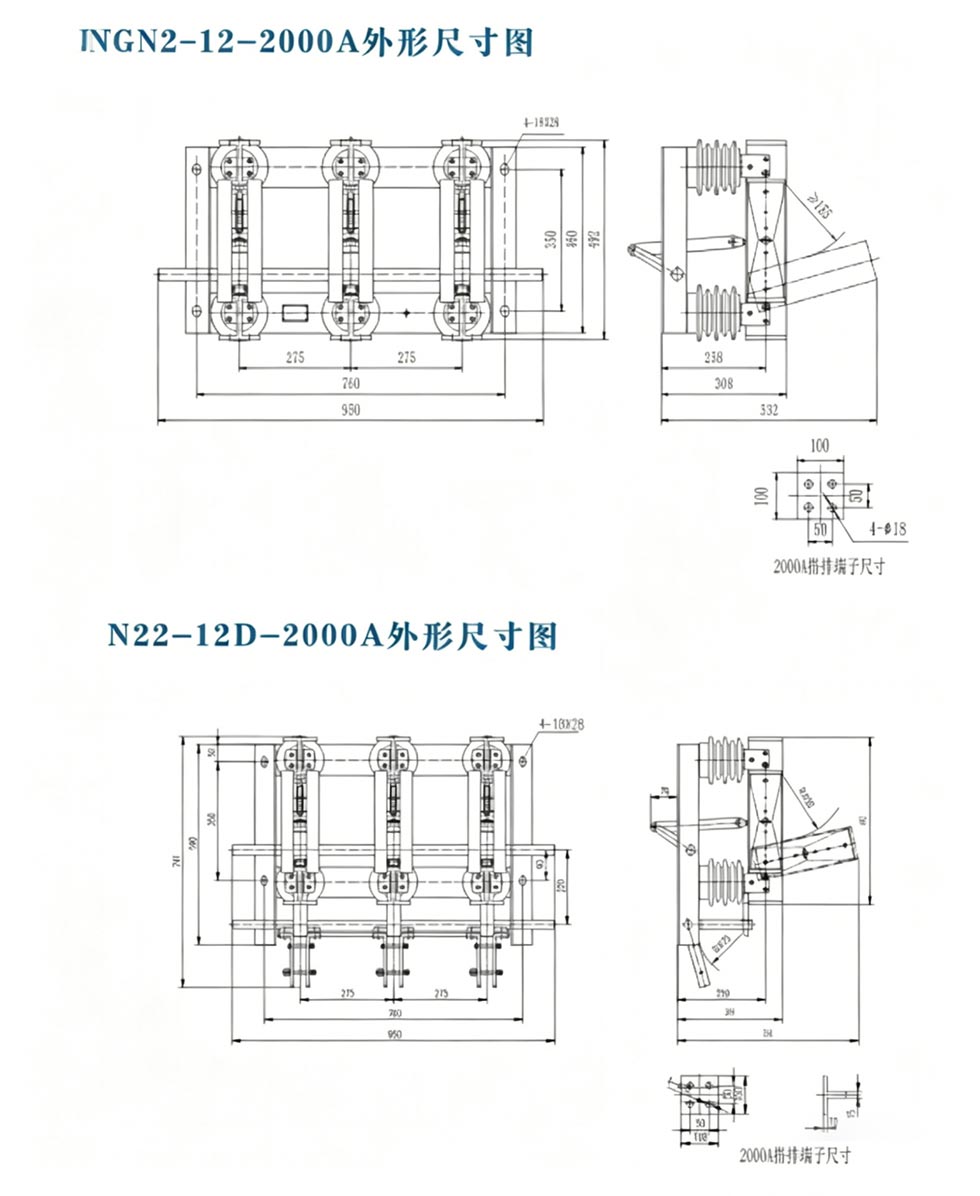

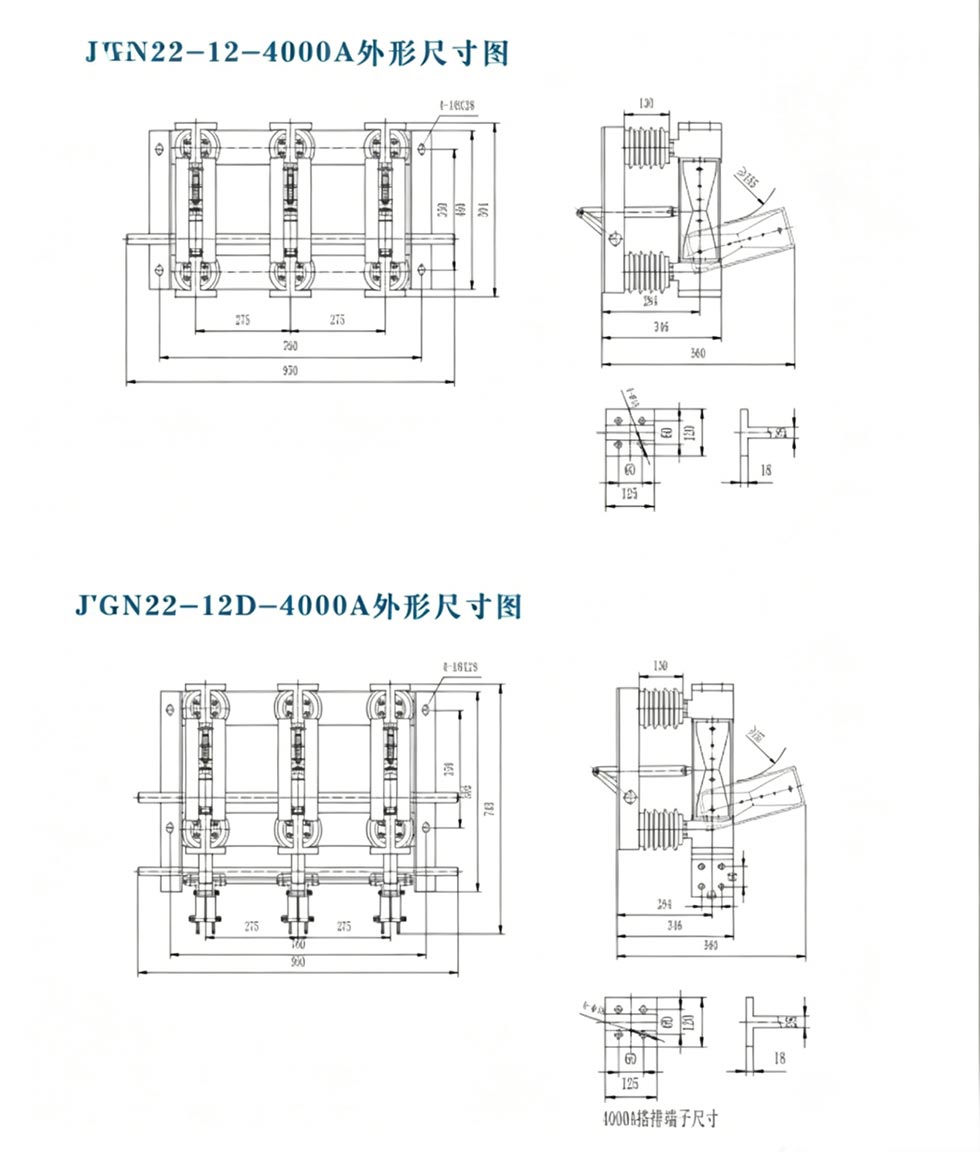

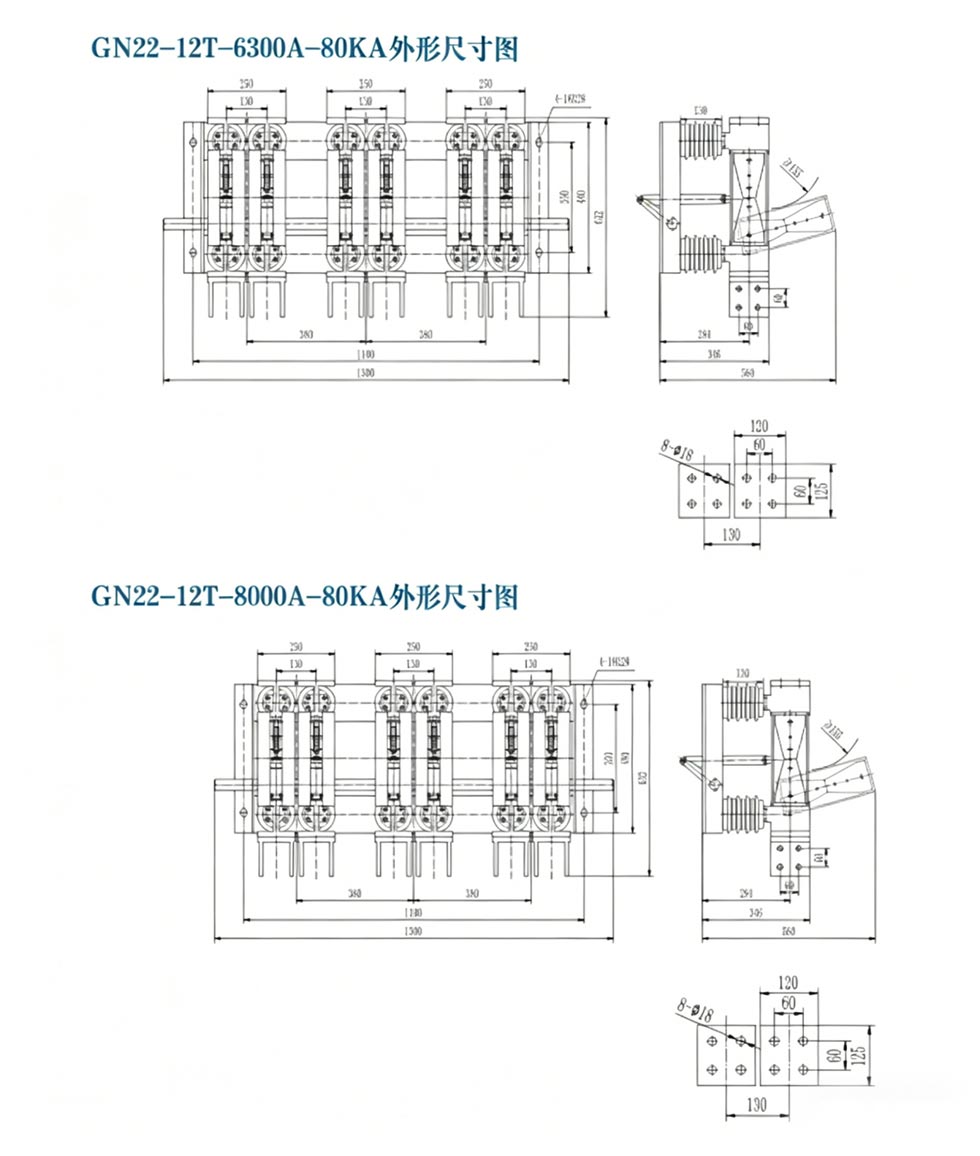

Ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Praktisk bruk

Sak: Et stort stålverk i Øst-Kina trengte å utstyre sitt 20kV generatoruttakssystem med høystrømsisolasjon utstyr. Anleggsmiljøet var hardt (høyt støv, klasse IV-forurensning) og hadde høye strømkrav (8000A), og stiller strenge krav til utstyrets pålitelighet. Til slutt valgte fabrikken Usune GN□-20DW/8000-80 skillebryter. Hovedårsakene var dens forurensningsbestandige design, tilpasningsevne til klasse IV forurensningsmiljøer, 8000A merkestrøm som matcher generatorens utgangsbelastning, og integrert jordingsbryter sikre vedlikeholdssikkerhet. Siden det ble tatt i bruk i 2023, har utstyret fungert stabilt i over to år, gir pålitelig isolasjon under månedlig vedlikehold, og eliminerer risikoen for elektrisk støt. Den forurensningsbestandige isolatorer viser ingen tydelige aldrings- eller utslippsmerker, noe som reduserer vedlikeholdet betydelig frekvens og kostnader, som beviser at Usune GN-seriens skillebryter er et ideelt valg for tunge belastninger industrielle kraftsystemer.

FAQ

Q1: Hva er kjerneforskjellen mellom en skillebryter og en lastbryter?

A1: En skillebryter er en tomgangsbryter uten lysbueslukkingsevne; det er bare vant til isoler kretsen etter at effektbryteren kobler fra lasten. En lastbryter kan koble fra en viss last gjeldende. GN-seriens skillebryter gir et synlig isolasjonsgap, og sikrer absolutt sikkerhet under vedlikehold.

Q2: Kan GN-seriens isolasjonsbryter for innendørs type fungere normalt i områder i stor høyde (≥2500m)?

A2: Ja. Standardmodellen er egnet for høyder ≤2000m. For høyder ≥2500m kan Usune forbedre isolasjonen og mekanisk ytelse i henhold til brukerbehov for å sikre stabil drift av utstyret.

Q3: Hvilket vedlikehold kreves for GN-seriens frakoblingsbrytere?

A3: Regelmessig vedlikehold inkluderer: (1) Kontroll av isolatorer for sprekker og utslippsmerker; (2) Testing av kontakttrykk og temperatur (≤70 ℃ ved merkestrøm); (3) Verifisere integriteten til jordingsbryteren og forriglingsenheten; (4) Regelmessig smøring av betjeningsmekanismen. Riktig vedlikehold kan garantere en levetid på 20-30 år.

Usune GN-serien innendørs type isolasjonsbryter kombinerer avansert teknologi, pålitelig ytelse og bred tilpasningsevne, noe som gjør det til det foretrukne produktet for store kraftverk, stålverk og industrielle kraftsystemer. Som en ledende produsent i Kinas høyspenningselektriske industri, Zhejiang Usune Electric Co., Ltd., avhengig av dets profesjonelle FoU-team, strenge kvalitetskontrollsystem og rike prosjekterfaring gir brukerne produkter av høy kvalitet og tilpassede løsninger. Enten for nye prosjekter eller utstyrsoppgraderinger, kan det gi trygge, stabil og effektiv beskyttelse mot strømisolering.
