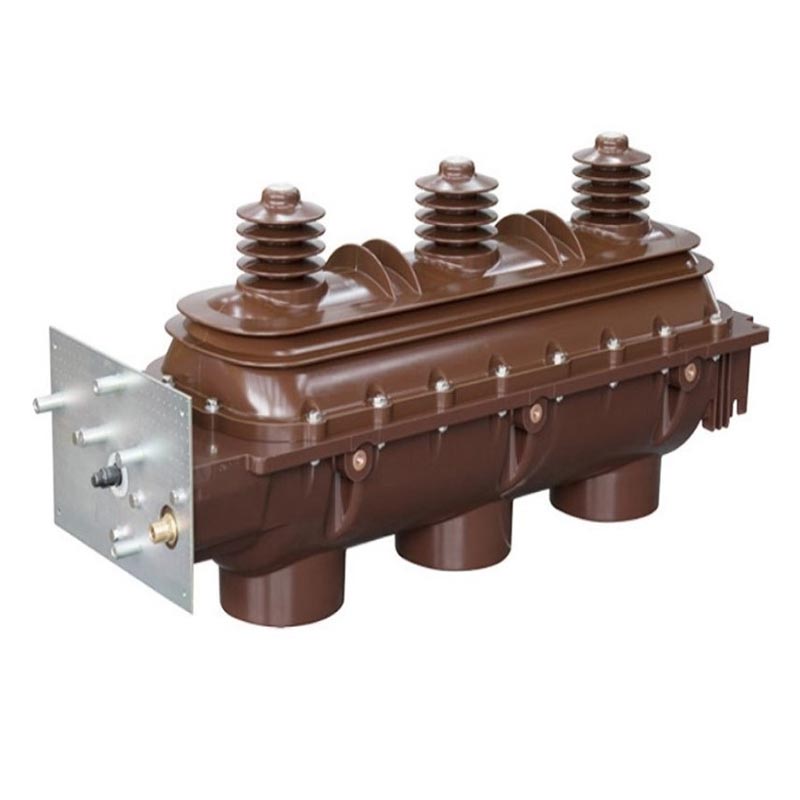

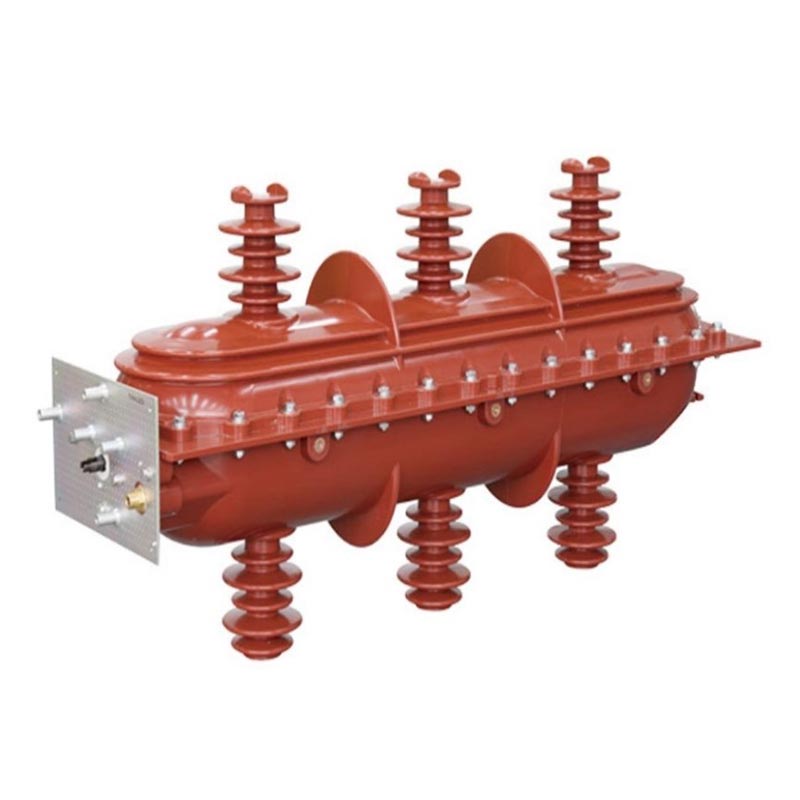

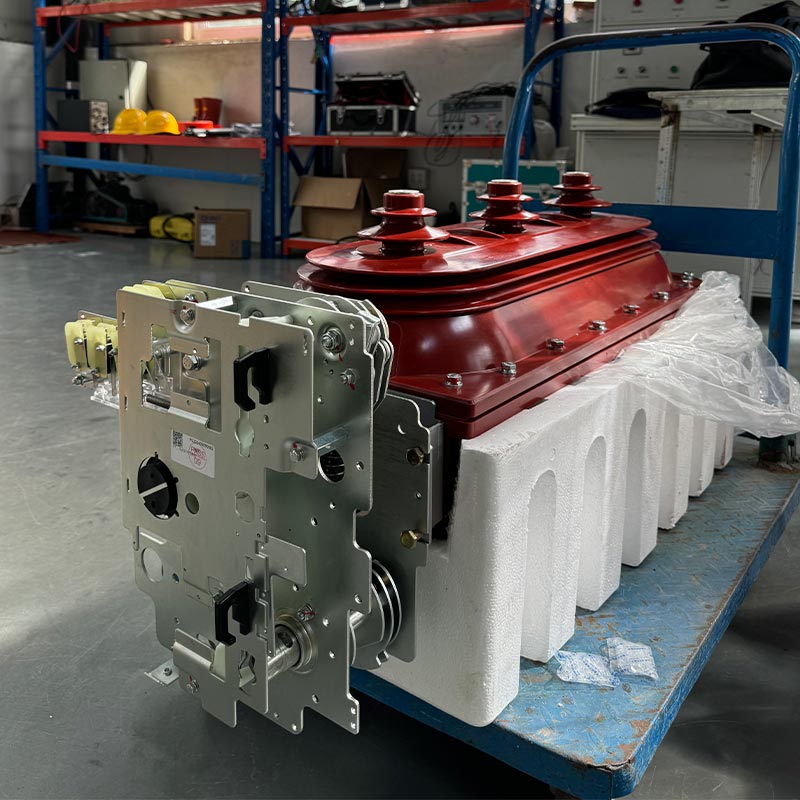

Innendørs Sf6 Lastebryter

Usune Indoor Sf6 Load Switch er en ny generasjon høyspentbryterutstyr spesielt designet for innendørs scenarier for kraftdistribusjon. Utviklet av Usunes profesjonelle FoU-team, har den gjennomgått omfattende type testing og ytelsen samsvarer med GB3804, GB16926, IEC60265 og IEC60420 standarder.

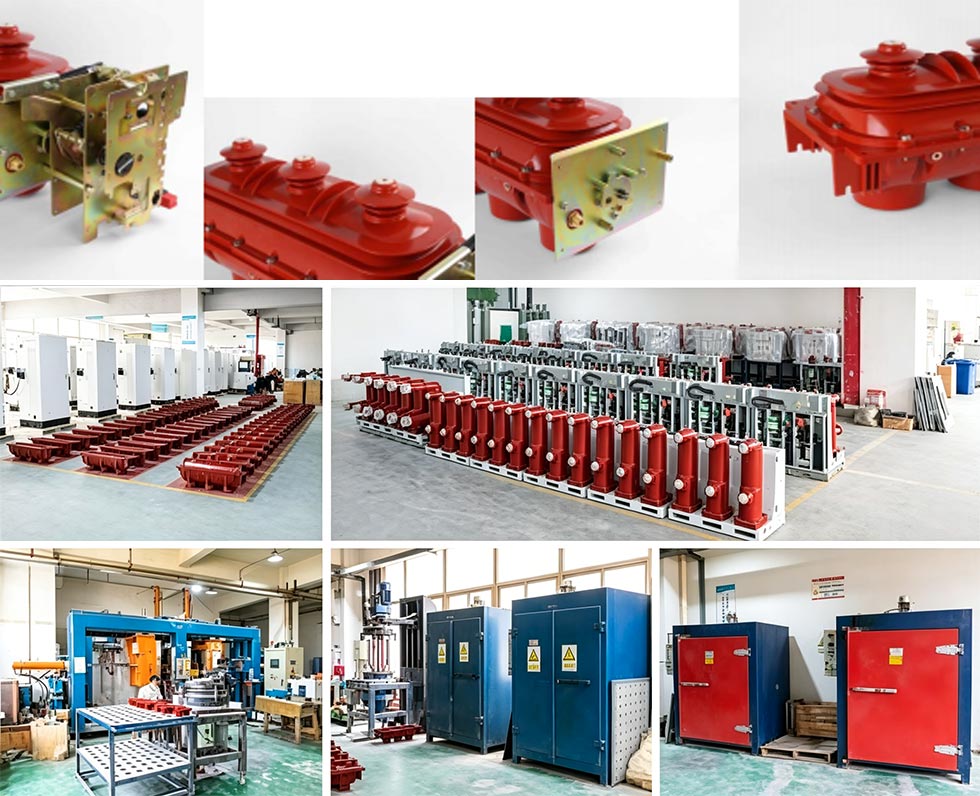

Som en profesjonell produsent av høyspent elektrisk utstyr har Usune standardisert produksjonsanlegg i Kina, utstyrt med avansert produksjonsutstyr og streng kvalitetskontroll prosesser for å sikre at hvert produkt oppfyller standarder. Produktene bruker SF6-gass som isolasjons- og lysbueslukkende medium, og gir fordeler som f.eks. som høy isolasjonsstyrke, effektiv lysbueslukking, kompakt struktur og lang levetid, effektivt løse smertepunkter med dårlig stabilitet og høye vedlikeholdskostnader for tradisjonelle lastbrytere.

Kjerne tekniske parametere

1. Gjeldende systemer: Trefase AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Lysbueslukkende medium: SF6-gass (inert, ikke-giftig, høy elektronegativitet, millisekund-nivå høy effektivitet lysbueslukking)
3. Betjeningsmekanisme: Fjærbetjent mekanisme (standard manuell energilagring, valgfri elektrisk åpning og lukking for fjernkontroll)
4. Arbeidsstatus: Tre-posisjons lysbueslukkingskammer: "Close-Open-Ground"
5. Forseglingsytelse: Dedikert dynamisk og statisk tetningsdesign, utstyrt med en trykkmåler for sanntid overvåking

Søknadsomfang

Innendørs SF6-lastbrytere er mye brukt i innendørs kraftdistribusjonsscenarier som industri og gruvedrift bedrifter, høyhus, urbane boligområder, transformatorstasjoner, store kjøpesentre, flyplasser, t-baner og sykehus for å bytte laststrøm, kontrollere og beskytte kretser og distribusjonstransformatorer; når utstyrt med en berørbar kabelfrontkontakt ved uttaket, er de spesielt egnet for kabelforgrening (tilkoblings)bokser.

Hoved tekniske parametere

Strukturelle egenskaper og sikkerhetsfordeler

1. Overlegen isolasjon og lysbueslukkende struktur

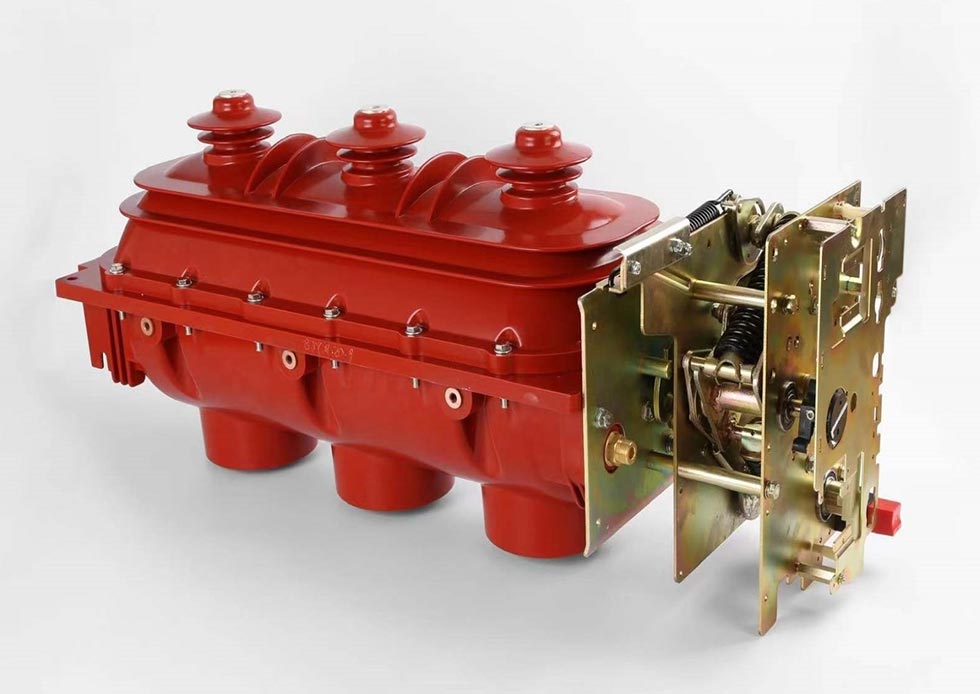

Det øvre og nedre skallet er sprøytestøpt med epoksyharpiks, og danner et forseglet, gassfylt indre hulrom som isolerer effektivt det ytre miljøet. Det tre-posisjons lysbueslukkingskammeret fullfører lukkingen, åpning og jordingsoperasjoner trinn for trinn gjennom rotasjonen av en felles bevegelig kontakt, som sikrer klar status og pålitelig drift. SF6-gass har høy dielektrisk styrke og utmerket lysbueslukkende ytelse, raskt å slukke lysbuen som genereres under veksling.

2. Pålitelig forsegling og trykkovervåking

Innendørs SF6 Load Switch bruker en dedikert dynamisk og statisk forseglingsdesign, som gir utmerket forsegling ytelse og forhindrer SF6-gasslekkasje. En trykkmåler er godt plassert på mekanismeboksen for å overvåke gasstrykk i sanntid, noe som letter rettidig oppdagelse av potensielle farer av operatører.

3. Omfattende sikkerhetslåser

Pålitelige mekaniske forriglinger er installert mellom lastbryteren og jordingsbryteren, og mellom jordingsbryter og frontdøren (for strømfordeling av kabinett), forhindrer feilbetjening og sikrer sikkerhet for personell og utstyr. Et utjevnende beskyttelsesdeksel er utstyrt i utløpsenden for å forbedre isolasjonsytelse.

4. Fleksibel drift og plassbesparende design

Standardkonfigurasjonen inkluderer en manuell fjærbelastet betjeningsmekanisme; valgfri elektrisk åpning og lukking gir mulighet for fjernkontroll. Dens kompakte struktur og små fotavtrykk gjør den egnet for høyhus, små understasjoner og andre applikasjoner med begrenset installasjonsplass.

Bruksbetingelser

1. Normale driftsforhold

- Omgivelsestemperatur: -25℃～+40℃
- Høyde: Ikke over 2000m
- Fuktighet: Daglig gjennomsnittlig relativ fuktighet <95 %, månedlig gjennomsnitt <90 %; daglig gjennomsnittlig damptrykk ≤2,2kPa, månedlig gjennomsnitt ≤1,8kPa

2. Spesielle driftsbetingelser

I henhold til GB/T11022-1999-standarden, må innendørs Sf6-belastningsbryteren fungere under normale forhold. Hvis driftsbetingelser ikke er oppfylt (f.eks. høyde over 2000m, for høy temperatur og fuktighet osv.), vennligst rådfør deg med produsenten på forhånd for å sikre normal produktdrift.

Real-World Application Case

Kasusstudie: China Urban Metro Power Distribution Project

En sentral metrolinje krever pålitelige innendørs høyspentlastbrytere for stasjonens kraftdistribusjonssystem, krever høye nivåer av utstyrssikkerhet, stabilitet og kompakthet. Dette prosjektet valgte Usune FLN36-12D modell, hvis kompakte struktur er egnet for den begrensede plassen til undergrunnsbaner. Dens pålitelige forsegling og lysbueslukkende ytelse sikrer stabil drift i det fuktige underjordiske miljøet. Siden den ble tatt i bruk i 2024 har den opplevd null feil og har fått stor ros fra prosjekteier.

FAQ

Q1: Hva skal jeg gjøre hvis SF6-gasstrykkmåleren på bryteren viser en unormal avlesning?

A1: Slutt å bruke bryteren umiddelbart for å unngå skade på utstyr eller sikkerhetsulykker. Se først etter gasslekkasjer. Hvis det er ingen lekkasjer, vent til temperaturen kommer seg og følg om trykket går tilbake til det normale. Hvis der er en lekkasje eller trykket ikke kan gjenopprettes, kontakt Usunes ettersalgsservice umiddelbart. Den produsenten vil sende ut profesjonelle teknikere for å håndtere problemet.

Q2: Kan Usune Indoor SF6 Load Switch brukes i miljøer over 2000m høyde?

A2: Normal driftshøyde overstiger ikke 2000m. Større høyder vil påvirke isolasjonsytelsen. Hvis bruk i miljøer i stor høyde, kontakt Usune på forhånd. Som en profesjonell leverandør kan vi tilby skreddersydd løsninger og justere isolasjonsdesignet for å sikre stabil drift.

Q3: Hvor ofte krever produktet vedlikehold, og hva er kjernevedlikeholdselementene?

A3: Under normale forhold anbefales et omfattende vedlikehold hvert 1-2 år. Kjerneelementer inkluderer: (1) Kontrollere SF6-gasstrykk og tetning; (2) Kontrollere påliteligheten til mekaniske låser; (3) Rengjøring av bryteren og mekanisme boks overflater; (4) Kontrollere nøyaktigheten til posisjonsindikatorer; (5) Kontroll av betjeningsmekanismen og tilsett smøremiddel etter behov. For detaljer, se produkthåndboken eller kontakt ettersalgsservice. Usune gir også profesjonell vedlikeholdsopplæring.

Merkeforpliktelse og ettersalgsservice

Som en profesjonell produsent og leverandør av høyspent elektrisk utstyr har Usune standardisert produksjon planter i Kina. Ved å følge prinsippet om "Kvalitet først, sikkerhet først," gjennomgår alle produkter streng kvalitet inspeksjon før du forlater fabrikken, oppfyller relevante sertifiseringsstandarder for å sikre produktautoritet og pålitelighet.

Vi tilbyr omfattende ettersalgstjenester, inkludert installasjonsveiledning, igangkjøring, vedlikehold og teknisk opplæring. Vårt ettersalgsteam består av erfarne profesjonelle teknikere som reagerer raskt på behov og gir effektive løsninger. Vi opprettholder alltid kjernekonseptet "Alt for sikker bruk av elektrisitet" og samarbeide med brukerne for å skape et trygt og stabilt strømdistribusjonsmiljø.
