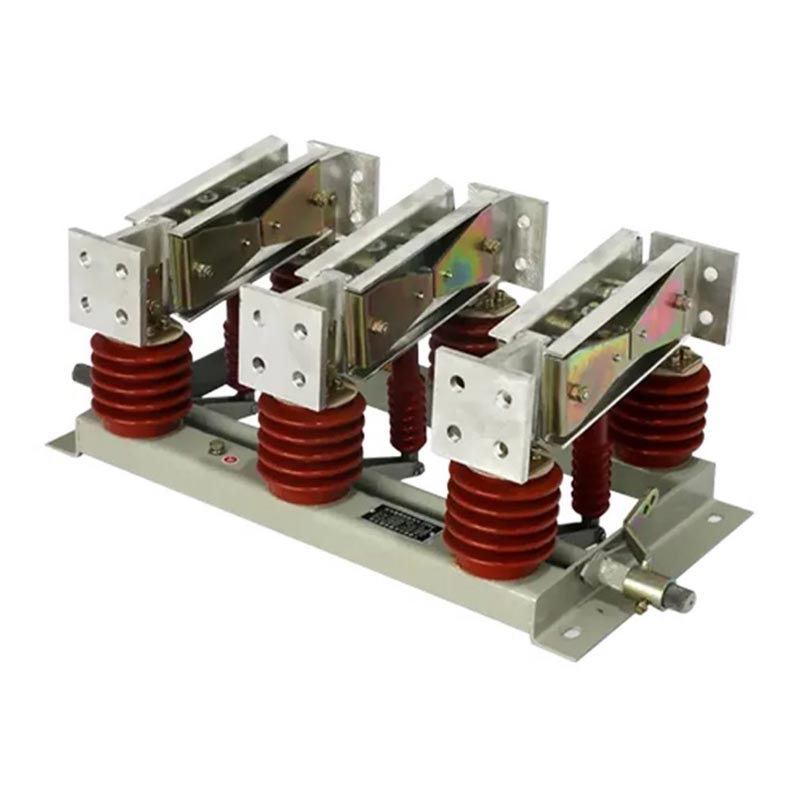

Frakoblingsbryter 12kv 10kv 1000a 1250a

Usune frakoblingsbryter 12kV 10kV 1000A 1250A er et kjerneprodukt utviklet av selskapet med fokus på behovene til industriell høyspent kraftdistribusjon. Den er spesielt designet for generatoruttak og høyspenning systemer, tilpasser seg 10kV og 12kV spenningsnivåer, og dekker mainstream strømspesifikasjoner på 1000A og 1250A.

12kV/10kV/1000A/1250A frakoblingsbryteren består av tre uavhengige enpolede enheter og kan også være fleksibelt konfigurert som en trepolet integrert høyspent elektrisk enhet. Den har en kompakt struktur, praktisk drift og pålitelig isolasjon. Som et flaggskip produkt utviklet internt, møter det isolasjon, jording og forurensningsforebyggende krav under ulike driftsforhold. Den oppnår pålitelig kretsbytte under ubelastede forhold, danner et godt synlig isolasjonsbrudd, som sikrer sikkerheten til vedlikeholdspersonell fra kilde.

Kjernefordeler

1. Avansert teknologi og stabil ytelse

- Integrerer den nyeste innenlandske høyspenningselektriske teknologien, optimerer den ledende kretsen og isolasjonen design, reduserer kontaktmotstand og forbedrer høystrøms bæreevne;
- Støtter innendørs (N) og utendørs konfigurasjoner, med valgfri jordingsbryter (D) og forurensningssikre (W) typer å tilpasse seg komplekse driftsforhold;
- Bruker høyfaste isolasjonsmaterialer og rustbestandige metallkomponenter, motstår aldring og korrosjon, forlenge levetiden.

2. Samsvarende og sertifisert, trygg og pålitelig

- GB 1985-2014 "Høyspent AC-frakoblingsbrytere og jordingsbrytere"
- GB/T 11022-2011 "Felles tekniske krav for høyspenningsbryter- og kontrollutstyrsstandarder"
- DL/T 486-2010 "Tekniske betingelser for bestilling av høyspent AC-frakoblingsbrytere og jordingsbrytere"
- DL/T 593-2006 "Tekniske krav for høyspenningsbryter- og kontrollutstyr"

3. Sterk tilpasningsevne og et bredt spekter av applikasjoner

- Spesifikasjoner for spenning/strøm: 10kV, 12kV; 1000A, 1250A, utvidbar til 2000A-10000A høystrømsmodeller;

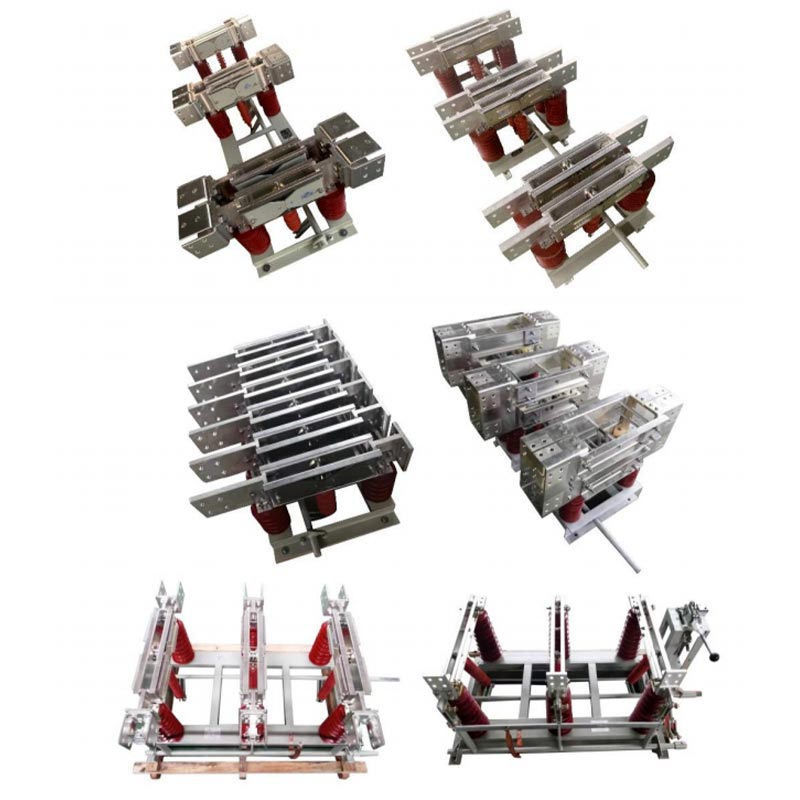

- Tilgjengelige typer: Ujordet, enkeltjordet, type gjennom vegg, som oppfyller forskjellige installasjonskrav;
- Miljøtoleranse: Bredt driftstemperaturområde på -50℃ til +50℃, høyde ≤2000m (tilpasses for høyder over 2500m), jordskjelvbestandig til styrke 8, 20mm... Isbestandig, egnet for klasse III og IV forurensningsområder.

Tekniske parametere

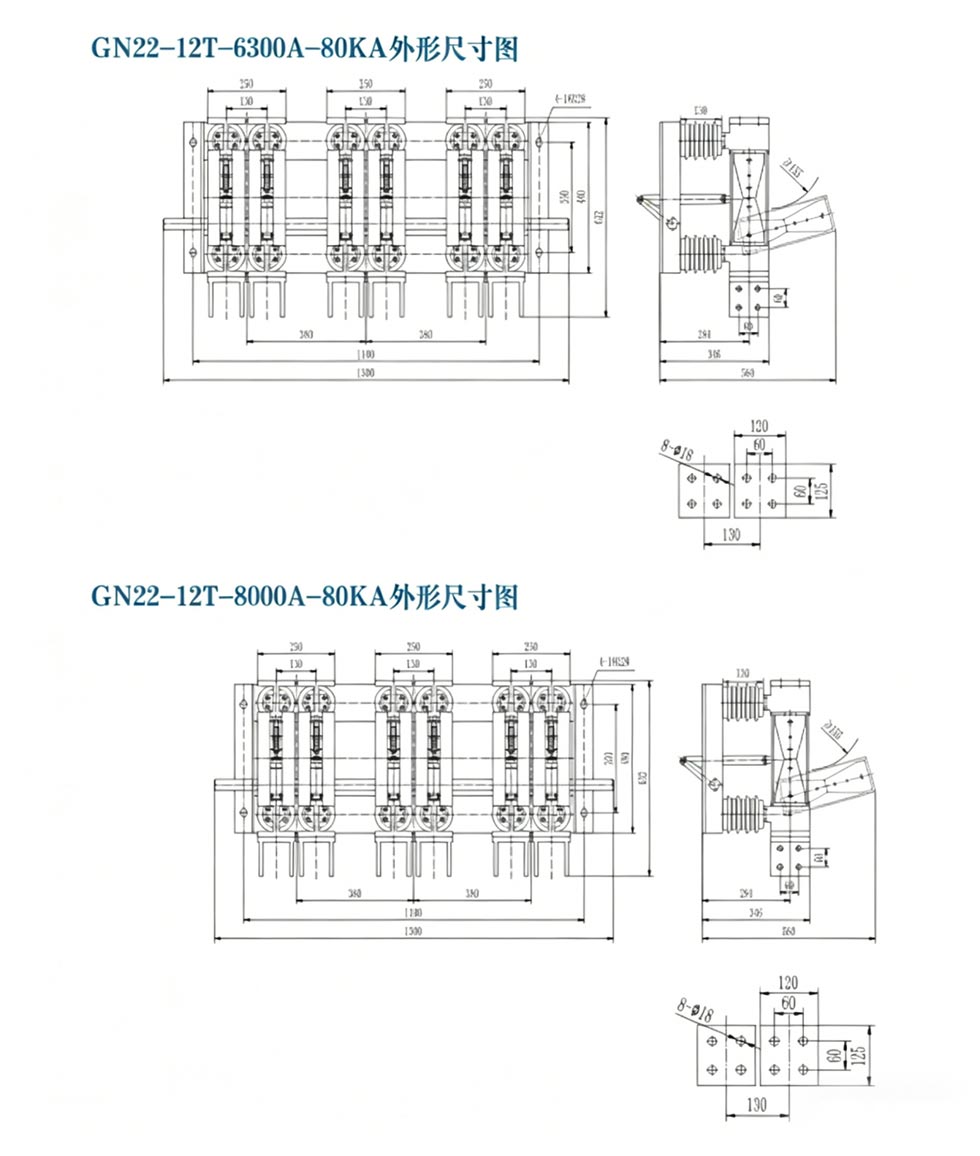

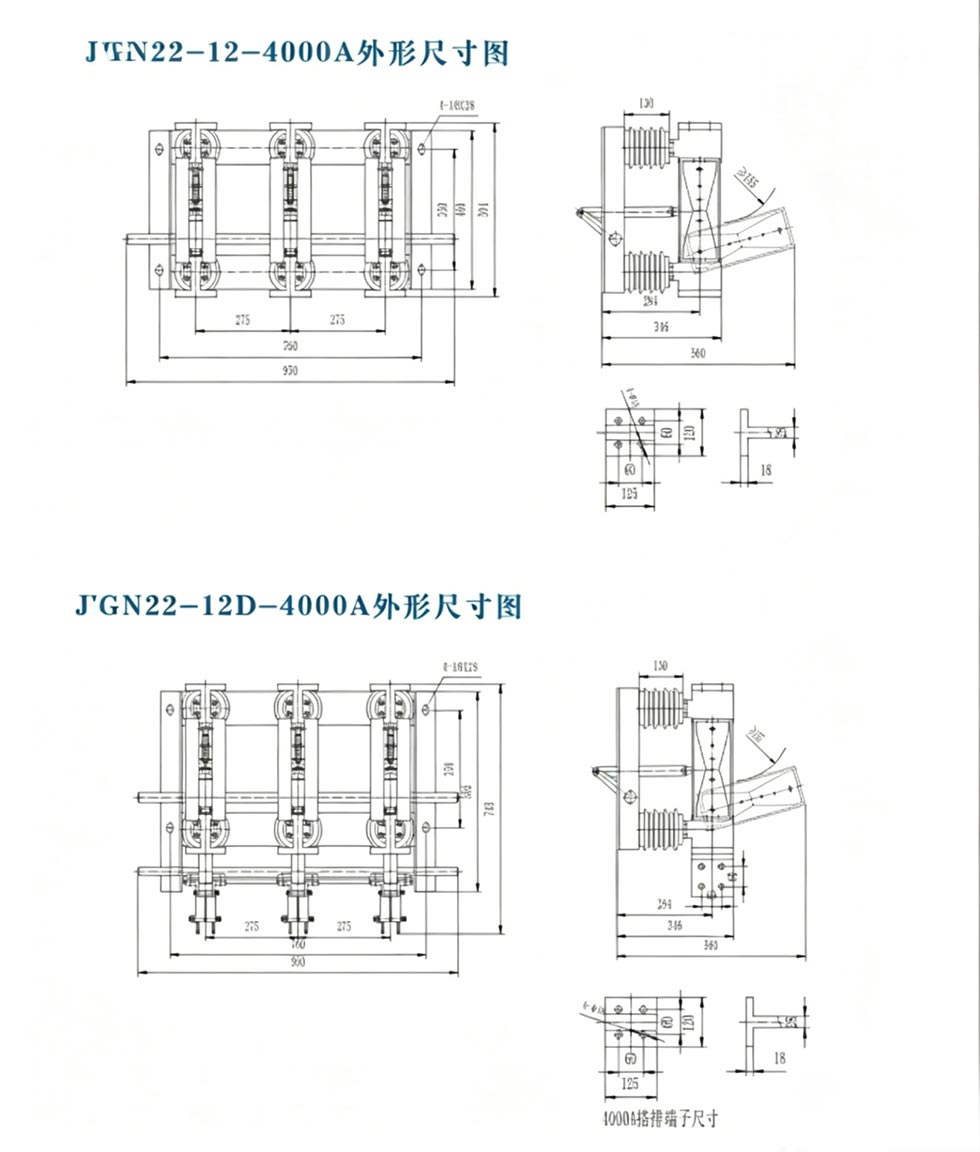

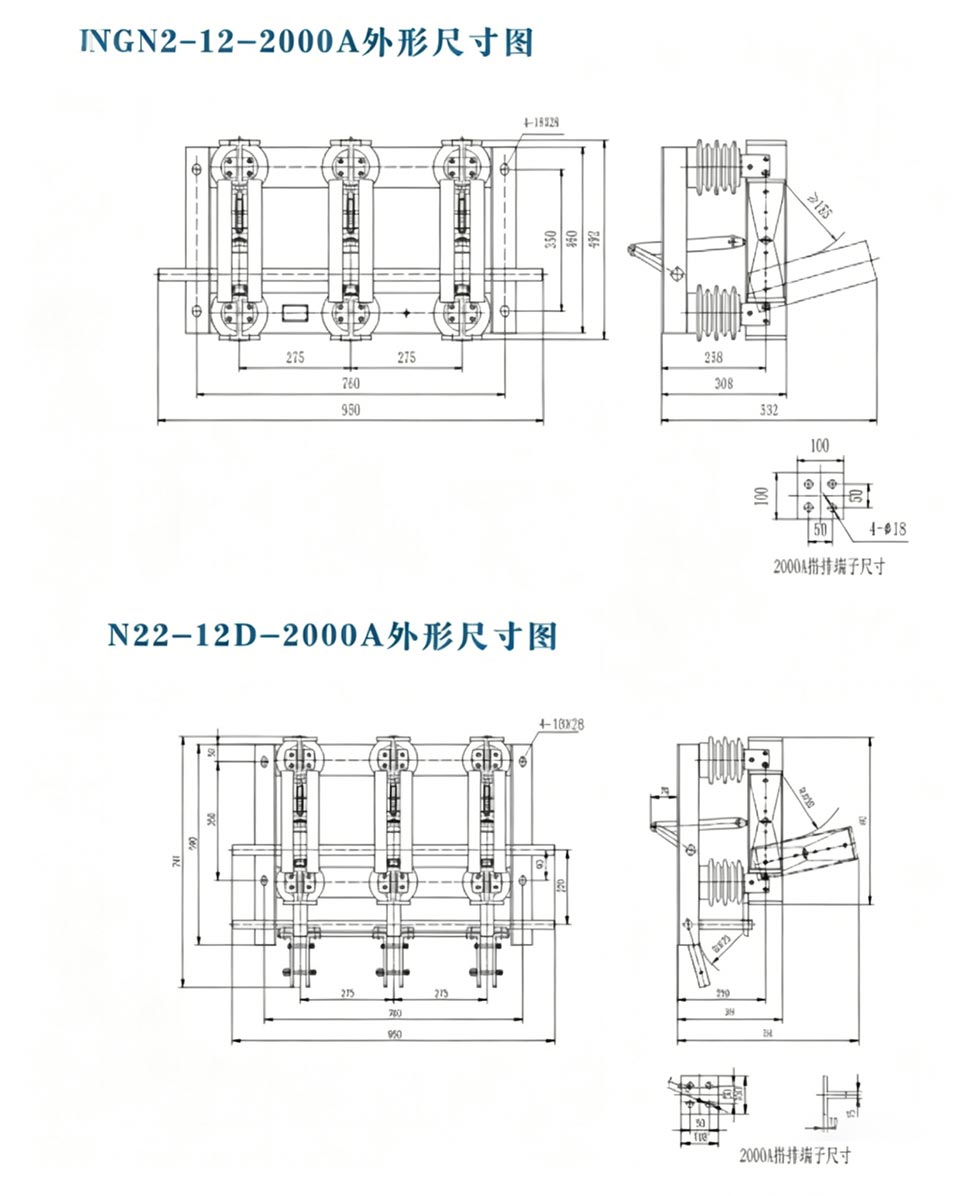

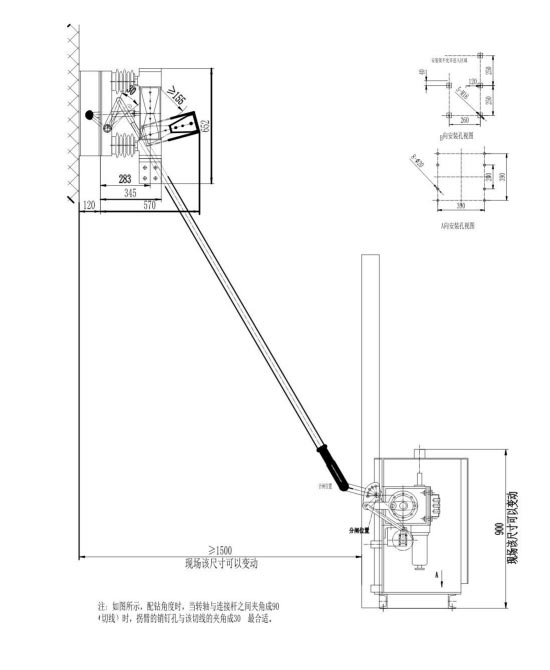

Ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Ekte søknadssaker

Tilfelle 1: Oppgradering av 12kV kraftdistribusjonssystem på et stort stålverk

Et statseid stålverk trengte å oppgradere sitt 12kV høyspente isolasjonsutstyr for strømfordelingsrom. Den Kjerneutfordringene var høystrømsoppvarming, dårlig utendørs forurensningsbeskyttelse og høye sikkerhetsrisikoer for vedlikehold. Den Usune GN□-12DW/1250A skillebryter (med jording og forurensningsbeskyttelse) ble valgt, egnet for tøffe utendørs støvmiljøer. Dens nominelle strømstyrke på 1250A oppfyller kravene til full belastning for stålproduksjon linje.

- Implementeringsresultater: Utstyret har vært i drift i 2 år uten overoppheting eller isolasjon feil. Jordingsfunksjonen er pålitelig, og isolasjonsbruddet er tydelig under vedlikehold. Vedlikehold effektiviteten har økt med 40 %, noe som har resultert i langsiktige bulkbestillinger fra kunden.

Tilfelle 2: 10kV generatoruttaksisolasjon ved et stort termisk kraftverk

Et 300MW termisk kraftverk er nødvendig for å konfigurere isolasjonsutstyr ved 10kV generatoruttaket, som krever tilpasningsevne i høye høyder, høystrømsstabilitet og vibrasjonsmotstand. Usune GN□-10/1000A innendørs frakoblingsbryter ble valgt, med en tilpasset høyhøydeforsterket løsning egnet for anleggsområder med høyder ≤2200m og motstandsdyktig mot sterke vibrasjonsforhold.

- Implementeringsresultater: Utstyret har fungert stabilt i 3 år, og tåler påvirkningen av store strømmer ved generatoruttaket uten feil eller feil, noe som gir sikker isolasjonsbeskyttelse for enheten vedlikehold og bli en standard søknadssak i kraftverk.

FAQ

Q1: Hva er kjerneforskjellen mellom Usune Frakoblingsbryter 12kV 10kV 1000A 1250A og vanlig frakobling brytere?

A: Kjerneforskjellen ligger i den høye strømbæreevnen og miljøtilpasningsevnen. Vanlig frakoblingsbrytere har en merkestrøm på ≤630A, mens Usune-produkter fokuserer på 1000A og 1250A høystrøm scenarier, optimalisering av den ledende strukturen for å redusere varmeutvikling; samtidig støtter de tilpasning for innendørs/utendørs bruk, forurensningsbeskyttelse, jording, etc., og tåler ekstreme temperaturer fra -50 ℃ til +50 ℃, noe som gjør dem egnet for tøffe forhold som stålverk og kraftverk, som vanlige produkter kan ikke møtes.

Spørsmål 2: Støtter denne frakoblingsbryteren bruk i høye høyder og sterkt forurensede miljøer?

A: Ja. Standardmodellen er egnet for høyder ≤2000m og forurensningsnivåer III-IV. For høyder ≥2500m, kompatibiliteten kan forbedres gjennom tilpassede løsninger som forsterket isolasjon og redusert merkestrøm. For sterkt forurensede miljøer er en forurensningsbestandig (W) modell tilgjengelig med bruk av forurensningsbestandig isolatorer for å forbedre anti-overslagsevnen. Denne modellen er implementert i flere høyhøydestål anlegg og kraftverk.

Q3: Hva er garantiperioden for 12kV, 10kV, 1000A og 1250A frakoblingsbrytere? Er installasjonsveiledning gitt ettersalg?

Sv: Usune tilbyr en 2-års garanti som dekker gratis reparasjon og utskifting av deler for ikke-menneskeskapte feil innen garantiperioden. Ettersalgsteamet gir gratis installasjonsveiledning og teknisk opplæring, og kan bistå med igangkjøring eksternt eller på stedet. Tilpassede tekniske løsninger støttes også for å sikre utstyr tilpasning til forholdene på stedet og eliminere vedlikeholdsproblemer.
