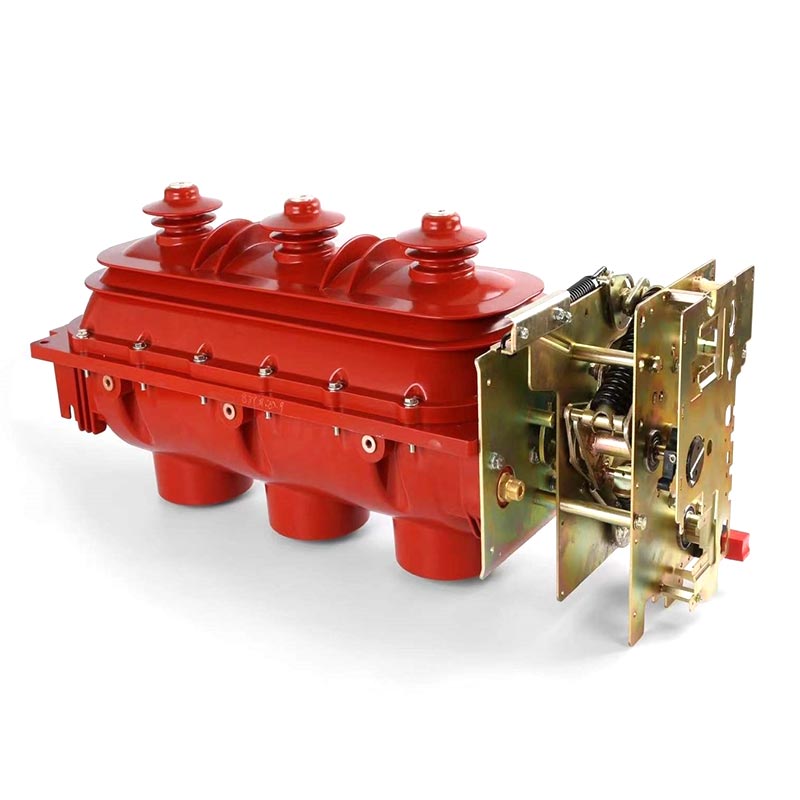

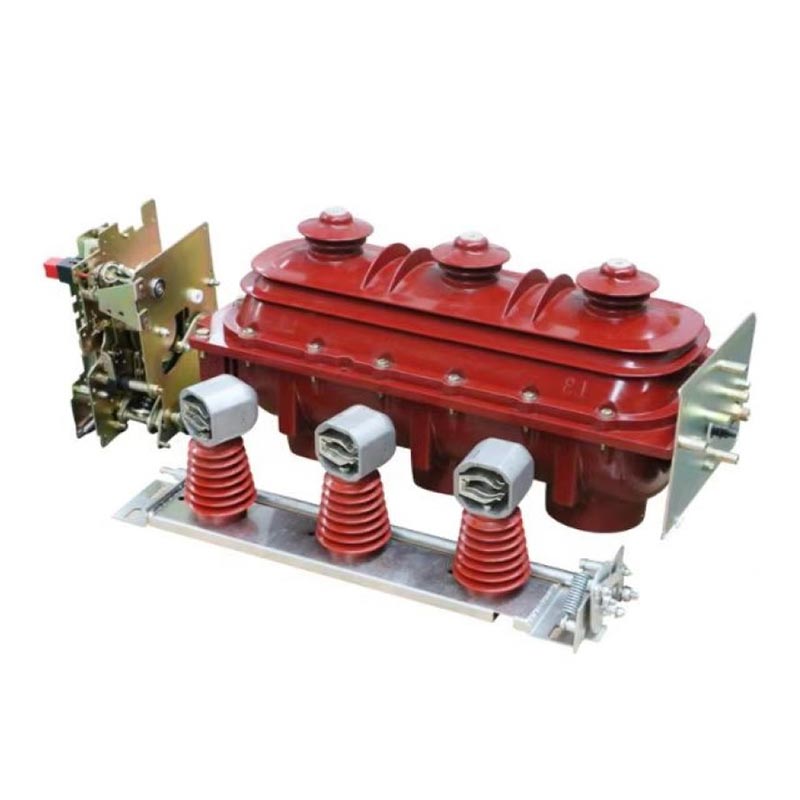

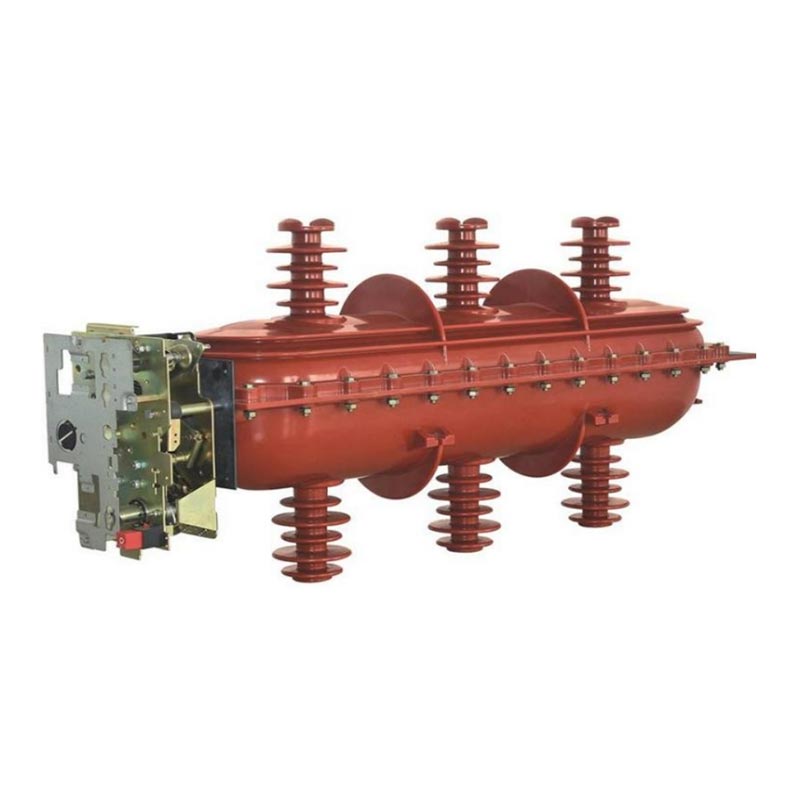

Innendørs lastbryter

Usune FLN36-40.5 innendørs belastningsbryter er en kjerneelektrisk høyspenningskomponent som er uavhengig utviklet og produsert av Zhejiang Usune Electric. Den er spesielt designet for sikker og effektiv kraft distribusjonsbehov for 35 kV nominell spenningsscenarier og er et nøkkelutstyr i moderne kraftdistribusjon systemer, spesielt egnet for ringnettverk og dual-radial strømforsyningssystemer, spiller en viktig rolle i å sikre stabil og sikker kraftoverføring og distribusjon. Dette produktet kan uavhengig slå på og av laststrømmer og overbelastningsstrømmer, eller den kan kombineres i serie med en strømbegrensende sikring for å erstatte en effektbryter. Lastbryteren håndterer veksling av ulike laststrømmer, mens den strømbegrensende sikringen håndterer brudd av kraftige overbelastningsstrømmer og kortslutningsstrømmer, og oppnår flernivåbeskyttelse for kraftsystemet. Dens kompakt struktur, enkel installasjon og vedlikeholdsfri drift gjør det til et ideelt produkt for urbane strømnett oppgraderinger og optimalisering av industriell kraftdistribusjon.

Produktfunksjoner

1. Strukturelle fordeler

Innendørs Load Break Switch bruker en dobbeltbrytende, tre-posisjons, roterende bevegelig kontaktstruktur, utstyrt med et lysbueslukkingskammer med tre posisjoner (åpne-lukke-bakken), som sikrer jevn veksling under forskjellig drift forhold og forbedre systemets stabilitet. Den generelle trefaseinstallasjonsdesignen gir god synkronisering, færre komponenter, og praktisk igangkjøring og installasjon, noe som reduserer vanskeligheten med å bygge på stedet og vedlikehold.

2. Isolasjonsytelse

Bryteren bruker et øvre og nedre epoksyharpiksstøpt skall for forseglet montering. Hovedkretsen og jording kretssystem er alle plassert i skallet, og isolerer effektivt det ytre miljøet og forhindrer støv og fuktkorrosjon. Den høye isolasjonsstyrken til bruddpunktene og den store krypeavstanden, sammen med den spenningsutjevnende skjermingen ved de utgående terminalene, forbedrer isolasjonspåliteligheten ytterligere og oppfyller strenge krav til høyspente kraftdistribusjonssystemer.

3. Sikkerhetsytelse

Utmerket sikkerhetsytelse. I tilfelle en intern lysbuefeil, den svake bakre strukturen til det ytre dekselet vil sprekke, og trykkavlastningsventilen på toppen av kabinettet vil åpne, og drive ut overtrykksluftstrømmen utenfor skapet, for å forhindre skade på utstyr og personsikkerhetsfarer. Utstyrt med femsikker forrigling funksjon, eliminerer den fundamentalt feilbetjening, og sikrer sikkerheten til operatører og utstyr.

4. Enkel betjening

Innendørs lastbryter støtter både manuelle og elektriske driftsmoduser, og tilpasser seg fleksibelt til stedet krav, som tilbyr bekvemmelighet og pålitelighet. Den vedtar en vedlikeholdsfri design, med en lang elektrisk og mekanisk levetid, noe som reduserer senere vedlikeholdskostnader. Koblingsanlegget er konstruert utelukkende av aluminium-sink plate, som tilbyr korrosjonsbestandighet og høy mekanisk styrke, egnet for ulike innendørs arbeidsforhold.

Tekniske fordeler

1. Høy isolasjonssikkerhet: Bruker en primær høyspenningsisolasjonsdesign med høy margin og en IP33 beskyttelsesgrad, det forbedrer isolasjonssikkerhetsnivået til det fremre betjeningsrommet effektivt beskytte den personlige sikkerheten til operatørene.

2. Bred anvendelighet: Egnet for kompakte, miniatyriserte og ofte opererte scenarier, mye brukt i byer kraftnett, industriell og kommersiell kraftdistribusjon, og ny energinettforbindelse, som møter ulike behov i ulike scenarier.

3. Integrert design: Kompakt kombinasjonsbryterdesign, som integrerer skillebryter og jordingsfunksjoner, redusere plassbeslag på utstyr og lette integrasjon av kraftdistribusjonssystem.

4. Høy pålitelighet: Bruker en høypålitelig SF6-lastbryter. SF6-gasstrykket er lavt, driften er pålitelig, og gassretensjonstiden kan nå 20 år, noe som eliminerer behovet for hyppig gasspåfylling og sikrer langsiktig stabil drift.

Tekniske parametere

Lysbueslukkingsprinsipp

Denne innendørs lastbryter bruker SF6-gass som lysbueslukkemiddel, som har utmerket lysbueslukking og isolasjonsytelse. Når bryteren bryter strømmen, genereres en lysbue øyeblikkelig ved separasjon av de bevegelige og stasjonære kontaktene. Drevet av magnetfeltet til permanentmagneten, beveger buen seg raskt og er forlenget, mens den kontinuerlig blir ionisert og avkjølt av SF6-gassen, og slukker til slutt når strømmen krysser null, og oppnår sikker og rask strømavbrudd.

Dobbel bruddpunktavstand gir høy isolasjons- og bryteisolasjonsnivå. Bruker permanent magnet roterende lysbue-prinsippet har lavt driftsenergiforbruk, sterk lysbueslukkingsevne, og minimal kontaktslitasje, noe som effektivt forlenger den elektriske levetiden til bryteren.

Bruksbetingelser

For å sikre stabil produktdrift må følgende betingelser være oppfylt for installasjon og bruk:
1. Høyde: Ikke over 1000 meter (spesielle krav må angis ved bestilling);
2. Omgivelsestemperatur: -25℃～+40℃;
3. Relativ fuktighet: Daglig gjennomsnitt ≤95 %, månedlig gjennomsnitt ≤90 %;
4. Seismisk intensitet: Ikke overstige klasse B;
5. Omgivelsesluft fri for alvorlig forurensning som støv, røyk, kjemiske etsende stoffer, brennbare gasser, bensin og saltspray.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Praktisk søknadssak

Som en profesjonell produsent av høyspent elektrisk utstyr i Kina, leverte Yu Shun Electric FLN36-40.5 Innendørs belastningsbrytere for et storstilt urbant strømnettoppgraderingsprosjekt i Øst-Kina. Prosjektet involvert 35kV distribusjonslinjer i åtte urbane områder, som dekker boligområder, kommersielle sentre og industriparker, med ekstremt høye krav til strømforsyningens stabilitet og sikkerhet.

Før oppgraderingen led det eksisterende koblingsutstyret av dårlig isolasjon, hyppig vedlikehold og lav sikkerhet, unnlater å møte behovene til utbyggingen av det urbane kraftnettet. Etter å ha valgt dette produktet, oppnådde prosjektet tre store forbedringer: For det første reduserer den femsikre sammenlåsende og lysbueslukkende designen feilbetjening og lysbuefeil, forbedret systemsikkerhet; for det andre reduserer den vedlikeholdsfrie designen månedlig vedlikeholdstid med 80 %, redusere drifts- og vedlikeholdskostnader; og for det tredje tilpasser den kompakte strukturen seg til installasjonsrommet innendørs av urbane transformatorstasjoner, som letter integrasjon av kraftdistribusjonssystem. Produktet har null feil i over to års drift, og sikret stabil strømforsyning til over 500 000 innbyggere og over 300 bedrifter, oppnår høy anerkjennelse fra prosjekteier og lokal kraftforsyningsavdeling. Usune Electric, som leverandør, leverte omfattende ettersalgstjenester, inkludert veiledning for installasjon på stedet og teknisk opplæring.

FAQ

Q1: Hva er levetiden til Usune FLN36-40.5 innendørs lastbryter, og kreves regelmessig vedlikehold?

A1: Produktet har en vedlikeholdsfri design med lang elektrisk og mekanisk levetid. SF6-gassen oppbevaringstiden kan nå 20 år. Under normale bruksforhold er det ikke nødvendig med regelmessig vedlikehold; bare periodisk kontroller av utstyrshuset, betjeningsmekanismen og gasstrykket (om nødvendig) er nødvendig. Alle Usune-produkter gjennomgå streng kvalitetstesting før du forlater fabrikken for å sikre produktets levetid og pålitelighet.

Spørsmål 2: Hva er forskjellene mellom denne innendørs lastbryter og en tradisjonell strømbryter, og i hvilken scenarier kan det erstatte en effektbryter?

A2: Kjerneforskjellen er at lastbrytere hovedsakelig brukes til å slå på og av laststrømmer og overbelastning strøm, mens tradisjonelle effektbrytere i tillegg kan avbryte kortslutningsstrømmer. Dette produktet, kombinert med en strømbegrensende sikring i serie, kan erstatte en effektbryter: lastbryteren er ansvarlig for å slå av og på ulike laststrømmer, mens den strømbegrensende sikringen takler stor overbelastning og kortslutningsstrømavbrudd. Den er egnet for 35kV ringnettverk og dobbeltradiale strømforsyningssystemer (f.eks som urbane kraftnettgrener, industrielle og kommersielle distribusjonsrom, etc.), reduserer utstyrskostnadene mens sikre systemsikkerhet. Som en profesjonell produsent i Kina, kan Yushun Electric tilby profesjonell teknisk veiledning for å hjelpe kundene med å velge passende løsninger.
