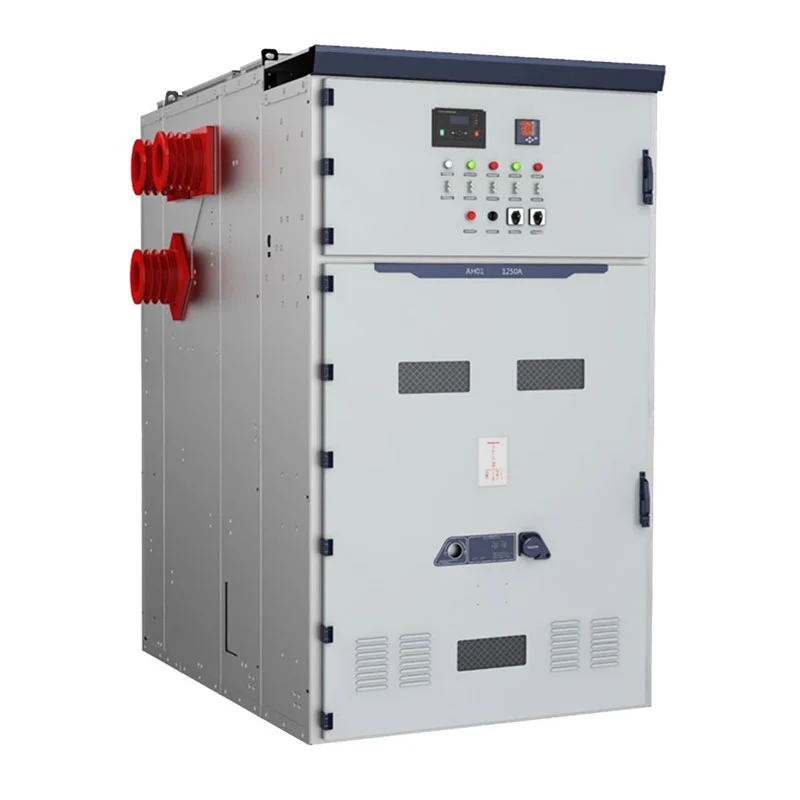

KYN61-40.5 33kV innendørs VCB-bryterpanel er utviklet for prosjekter som krever et innendørs med høyere spenning distribusjonsplattform. Konfigurasjonen kombinerer en uttrekkbar vakuumbryter, metallkapslet konstruksjon, adskilte elektriske rom, samleskinnesystemer, kabelforbindelser og sekundært kontrollutstyr inn i et integrert koblingsutstyr.
Usune opererer under styringssystemene ISO 9001, ISO 14001 og ISO 45001. Utstyret er designet iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for gjeldende markeder.
For distribusjonssystemer i 33kV- og 36kV-klassen krever valg av koblingsutstyr mer enn bare å matche den nominelle spenning. Ingeniører må vurdere isolasjonsnivå, belastningsstrøm, feilstrøm, materkonfigurasjon, transformator kapasitet, kabeltilkobling, beskyttelseskoordinering og installasjonsmiljøet.
KYN61-40.5 33kV innendørs VCB-bryterpanel er beregnet for innendørs mellomspenningsdistribusjon der disse elektriske parametere må koordineres innenfor et komplett kraftdistribusjonssystem.
Sammenlignet med koblingsanlegg med lavere spenning, legger den høyere systemspenningen større vekt på isolasjon koordinering og kortslutningsytelse. Usune kan konfigurere utstyret i henhold til de elektriske parameterne levert av kunden.
Utstyret bruker en metallomsluttet arkitektur for å organisere de primære og sekundære elektriske seksjonene. Det viktigste kretsen inkluderer vakuumbryteren, samleskinneforbindelser, kabeltermineringsområde og tilhørende jording komponenter.
Sekundærutstyr kan tilrettelegges for beskyttelse, måling, kontroll, indikering, og kommunikasjon iht prosjektkravene.
Denne konfigurasjonen gjør at koblingsutstyret kan utformes rundt det faktiske elektriske nettverket i stedet for å bruke ett fast skaparrangement for hver applikasjon.
Ved høyere spenningsnivåer blir beskyttelseskoordinering en viktig del av systemdesign. Strømbryteren, beskyttelsesrelé, transformator, kabel og oppstrømsutstyr bør velges i henhold til den beregnede feilen forhold og beskyttelsesfilosofi.
Vakuumbryteren gir den primære koblings- og avbruddsfunksjonen. Den tilhørende beskyttelsen og kontrollsystem kan konfigureres i henhold til kundens elektriske design.
Metallskillevegger mellom funksjonelle seksjoner hjelper til med å organisere den interne elektriske layouten, mens trykkavlastningen arrangement gir en kontrollert vei for trykkutladning ved intern feil.
Et innkommende skap mottar strøm fra det oppstrøms elektriske nettverket og overfører det til koblingsanleggets samleskinne systemet. Merkestrøm, beskyttelsesutstyr, målekrav og kabelkonfigurasjon bør bestemmes fra prosjektdesignet.
Utgående skap distribuerer strøm til transformatorer, motorer, produksjonsutstyr eller andre nedstrøms belastninger. Den gjeldende klassifisering og beskyttelsesinnstillinger skal samsvare med den tilkoblede lasten.
PT- og spenningsmålekonfigurasjoner kan innlemmes der prosjektet krever spenningsovervåking, beskyttelsesfunksjoner, eller elektrisk måling.
Bussseksjoneringsarrangementer kan dele opp distribusjonssystemet i separate seksjoner og støtte det elektriske driftsstrategi definert av prosjektingeniøren.
Målekonfigurasjoner kan leveres for applikasjoner som krever energimåling og elektrisk parameter overvåking.

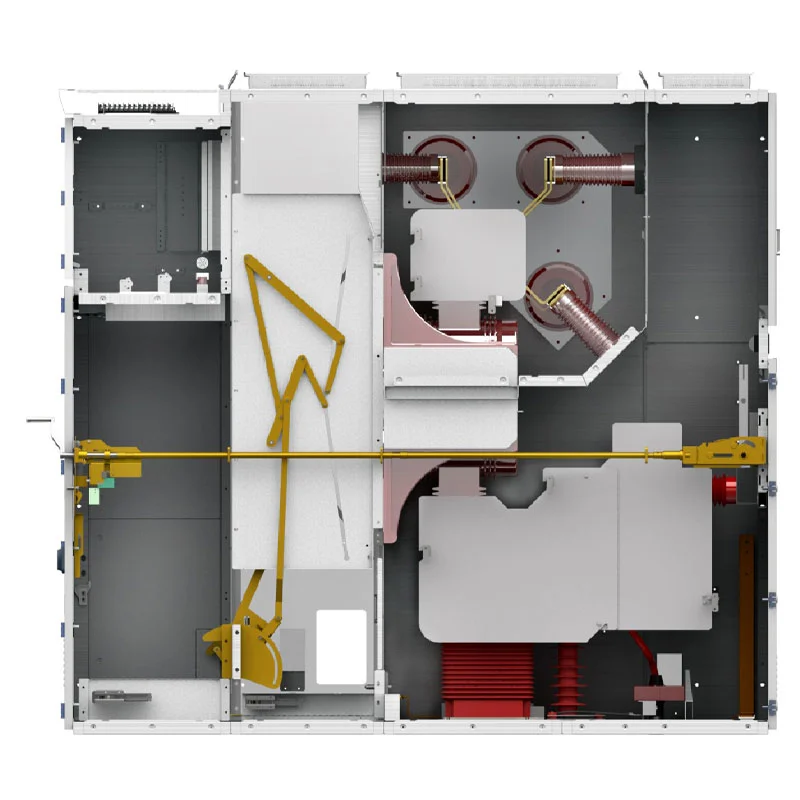

Skapet er organisert i definerte elektriske seksjoner, inkludert bryterrom, samleskinnerom, kabelrom, og instrument/kontrollrom.
Bryterdelen rommer vakuumbryteren og dens betjeningsmekanisme. Samleskinneseksjonen gir den elektriske hovedforbindelsen mellom skap, mens kabelrommet gir plass til innkommende og utgående kabeltilkoblinger.
Instrument- og kontrollseksjonen inneholder sekundære komponenter som kreves for beskyttelse, måling, kontroll og indikasjon.
Dette arrangementet gir ingeniører en klar intern arkitektur når de planlegger installasjon, kabelføring, igangkjøring og vedlikehold.
Utstyret har et mekanisk forriglingssystem designet for å begrense feil operasjonssekvenser.
Den femsikre mekanismen er ment å forhindre feil effektbryterdrift, bevegelse av det uttrekkbare enhet under belastning, lukking av jordingsbryteren mens den er tilkoblet, strømsetter kretsen mens jordingsbryteren forblir lukket, og utilsiktet tilgang til strømførende rom.
En toppmontert trykkavlastningsanordning er også integrert i skapstrukturen for å gi kontrollert trykk frigjøring under en intern feiltilstand.
KYN61-40.5 33kV innendørs VCB-bryterpanel kan konfigureres for innkommende strøm, transformatortilkoblinger, utgående matere, bussseksjonering, måling og spenningsmåling i innendørs transformatorstasjoner.
Kraftverk kan bruke bryteranlegget til mellomspennings hjelpedistribusjon, generatorrelaterte elektriske systemer, transformatormatere, og nedstrøms kraftdistribusjon.
Store industrianlegg kan bruke forskjellige matekonfigurasjoner for motorer, transformatorer, produksjonssystemer, pumper, kompressorer og elektrisk hjelpeutstyr.
Gruvedrift med elektriske belastninger med høyere effekt kan konfigurere bryteranlegget rundt transformatormatere, motorer, ventilasjonsutstyr, pumpesystemer og prosessanlegg.
Utstyret egner seg også for spesialisert infrastruktur der elektrisk distribusjon må koordineres med flere bygninger, utstyrsområder og hjelpesystemer.
Cas-space Rocket Launch Project er en prosjektreferanse for Usune mellomspenningsbryterapplikasjoner.
Et rakettoppskytingsanlegg involverer spesialisert infrastruktur og flere elektriske belastninger fordelt over ulike funksjonsområder. Dens kraftdistribusjonssystem trenger derfor koordinerte innkommende kretser, feeder beskyttelse, elektrisk isolasjon, måling og kontroll.
For dette prosjektet ble koblingsanlegget brukt som en del av stedets mellomspenningselektriske distribusjon ordning. Prosjektet krevde at elektrisk utstyr ble integrert med den bredere infrastrukturen i stedet for behandlet som en selvstendig skapinstallasjon.
Denne applikasjonen demonstrerer Usunes erfaring med å levere mellomspenningsdistribusjonsutstyr til spesialister ingeniørprosjekter med spesifikke krav til elektriske systemer.
| Punkt | Spesifikasjon |
| Serie | KYN61 |
| Nominell spenning | 3,6 kV, 7,2 kV, 12 kV, 24 kV, 36 kV |
| Nominell frekvens | 50Hz / 60Hz |
| Vurdert gjeldende | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominell kortslutningsbrytestrøm | 25kA, 31,5kA, 40kA, 50kA |
| Vurdert korttidsmotstandsstrøm | 25kA/3s, 31,5kA/3s, 40kA/3s, 50kA/3s |
| Beskyttelsesgrad | IP4X eksternt kabinett / IP2X interne rom |
| Omgivelsestemperatur | -15°C til +40°C |
| Relativ fuktighet | Daglig gjennomsnitt ≤95 %; månedlig gjennomsnitt ≤90 % |
| Høyde | ≤1000m, med reduksjon for høyere høyde |
| Installasjon | Innendørs |
| System | Tre-fase AC |
Den endelige elektriske konfigurasjonen bør bekreftes i henhold til den faktiske prosjektets spenning, strøm, feilnivå, isolasjonskrav, verneskjema og installasjonsforhold.
For et 33kV-klasse koblingsanleggsprosjekt bør anskaffelse være basert på det komplette elektriske systemet i stedet for skapmengde alene. Prosjektteamet bør bekrefte den nominelle systemspenningen, kontinuerlig belastningsstrøm, kortslutningsnivå, matemengde, transformatorkapasitet, kabelarrangement, beskyttelseskrav og nødvendig målefunksjoner.
For større prosjekter kan oppstillingen inneholde ulike skapfunksjoner. Innkommende, utgående, PT, måling, buss seksjonalisator og isolasjonskonfigurasjoner kan kombineres i henhold til det elektriske enkeltlinjediagrammet.
Denne tilnærmingen bidrar til å forhindre misforhold mellom bryterutstyret og tilkoblede transformatorer, kabler, beskyttelsesenheter, og nedstrøms laster.
Det endelige skaparrangementet kan utvikles i henhold til prosjektets elektriske arkitektur. Annerledes antall innkommende og utgående kretser kan ordnes i en koordinert koblingsutstyr.
Et typisk distribusjonssystem kan inkludere et innkommende skap koblet til oppstrøms strømkilde, flere utgående skap som forsyner transformatorer eller større belastninger, og ekstra PT eller måleskap for spenning måling og energiovervåking.
Der prosjektet krever to strømkilder eller delte bussseksjoner, kan bussseksjoneringsfunksjoner også være innlemmet i lagoppstillingen.
Denne konfigurasjonsmetoden gjør utstyret egnet for både individuelle nettstasjoner og større multiskap distribusjonssystemer.

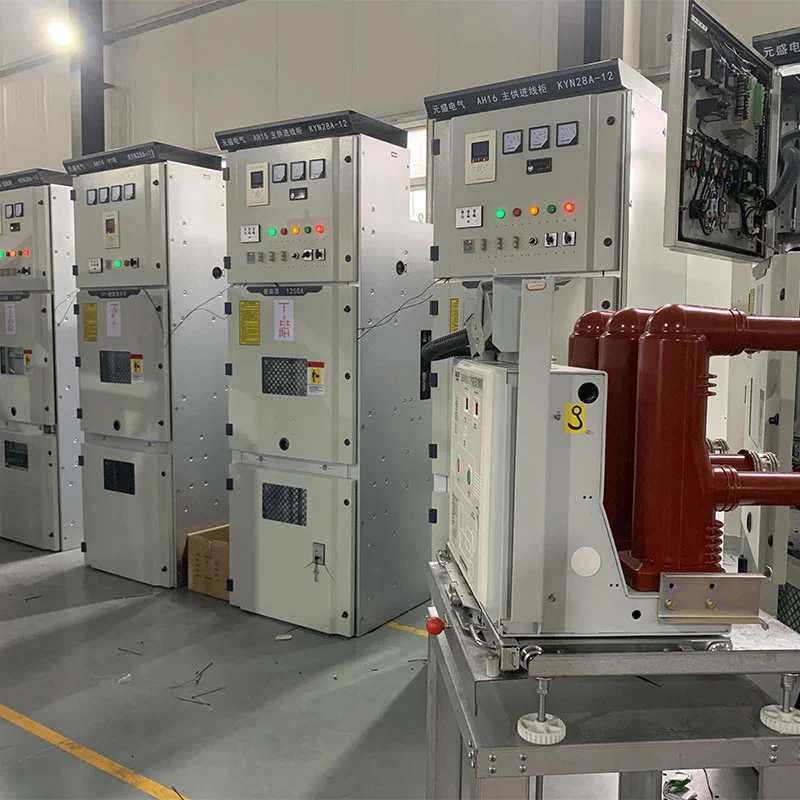

Før levering gjennomgår det ferdige koblingsutstyret inspeksjon av skapmontasjen, primærkretsforbindelser, sekundær kabling, mekanisk drift og relevante elektriske funksjoner.
Den uttrekkbare mekanismen, effektbryterdrift, forriglingsfunksjoner, jordingsarrangement og kabinett konstruksjon kontrolleres under produksjonsinspeksjonsprosessen.
Usune kan levere relevante inspeksjonsjournaler og testdokumentasjon i henhold til prosjektkrav, noe som tillater kunder, EPC-entreprenører og tredjepartsinspektører for å verifisere utstyret før forsendelse.
Verdien av et mellomspenningsbrytersystem er ikke begrenset til dets opprinnelige elektriske karakter. For store infrastruktur og industriprosjekter, utstyret må også støtte organisert drift, planlagt vedlikehold, fremtidig kretsstyring og stabil integrasjon med det bredere kraftdistribusjonsnettverket.
Den oppdelte konstruksjonen til KYN61-40.5 33kV innendørs VCB-bryterpanel gir et definert arrangement for primær- og sekundærutstyr, mens uttrekkbar effektbryterdesign gjør at bryterenheten kan være flyttet for inspeksjon og service.
For anlegg der elektrisk distribusjon forventes å fungere i mange år, kan denne kombinasjonen bidra til å skape et mer håndterbart mellomspenningsdistribusjonssystem og forenkle fremtidig vedlikeholdsplanlegging.
Den medfølgende spesifikasjonen inkluderer 3,6 kV, 7,2 kV, 12 kV, 24 kV og 36 kV konfigurasjoner. Den faktiske nominelle spenningen skal bekreftes i henhold til kundens strømsystem.
Den medfølgende spesifikasjonen viser en 36kV-klassifisert konfigurasjon, som kan vurderes for 33kV-klasse systemfag. til bekreftelse av de faktiske systemkravene, isolasjonsnivået og gjeldende standarder.
Den brukes til mellomspenningskraftmottak, distribusjon, svitsjing, beskyttelse, måling og kontroll inn innendørs trefase vekselstrømsystemer.
De medfølgende konfigurasjonene varierer fra 630A til 3150A. Riktig vurdering bør velges i henhold til maksimum kontinuerlig belastning og prosjektering.
Tilgjengelige klassifiseringer inkluderer 25kA, 31,5kA, 40kA og 50kA, med gjeldende verdi bestemt av den beregnede feilen nivået på det elektriske systemet.
Ja. Usune kan konfigurere funksjoner for innkommende, utgående, PT, måling, bussseksjonering og isolasjon iht. kundens enlinjediagram og tekniske krav.
Usune opererer under styringssystemene ISO 9001, ISO 14001 og ISO 45001. Produktene er utformet iht gjeldende IEC- og GB-standarder, med CE-sertifisering tilgjengelig for gjeldende konfigurasjoner.
Ja. Usune kan gi tekniske spesifikasjoner, testrapporter, tegninger og annen prosjektdokumentasjon iht kunde- og ingeniørkrav.
Standardkonfigurasjonen er designet for innendørs installasjon. Spesielle forhold som stor høyde, høy fuktighet eller uvanlige miljøforhold bør bekreftes før bestilling.
