Kyn28 Koblingsutstyr 6kv

Usune Kyn28 Switchgear 6kV er et innendørs AC pansret uttrekkbart metallkapslet bryterutstyr, egnet for 3,6kV~12kV spenningsnivåer, 50/60Hz trefase vekselstrømsystemer, og er en kjernekontroll- og beskyttelsesenhet i kraften overførings- og distribusjonsprosess. Dette er utviklet og produsert uavhengig av Zhejiang Usune Electric produkt integrerer avanserte designkonsepter og modne produksjonsprosesser, balanserer sikkerhet, pålitelighet og praktisk. Den oppfyller kraftdistribusjonsbehovene til segmenterte systemer med enkelt samleskinne og enkelt samleskinne, og oppnår storskala bruk i kraft-, metallurgi-, kjemisk- og byggebransjen, noe som bidrar til det sikre og effektive drift av globale kraftsystemer med stabil ytelse.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Kjerne tekniske parametere

Strukturell design og kjernefunksjoner

1. Avtakbar modulær design

Kyn28 Switchgear 6kV kjernekomponent, vakuumkretsbryteren (kompatibel med VS1, VD4, etc.), er installert på en mobil vogn. For rutinemessig vedlikehold, testing eller utskifting er det bare strømbrytervognen som må være det fjernet for drift, uten å måtte slå av hele skapet, noe som forkorter vedlikeholdstiden betydelig og redusere virkningen av strømbrudd. Vognen er universell og kan raskt skiftes, noe som forbedrer systemet drifts- og vedlikeholdseffektivitet.

2. Metallkledd kompartmentalisert struktur

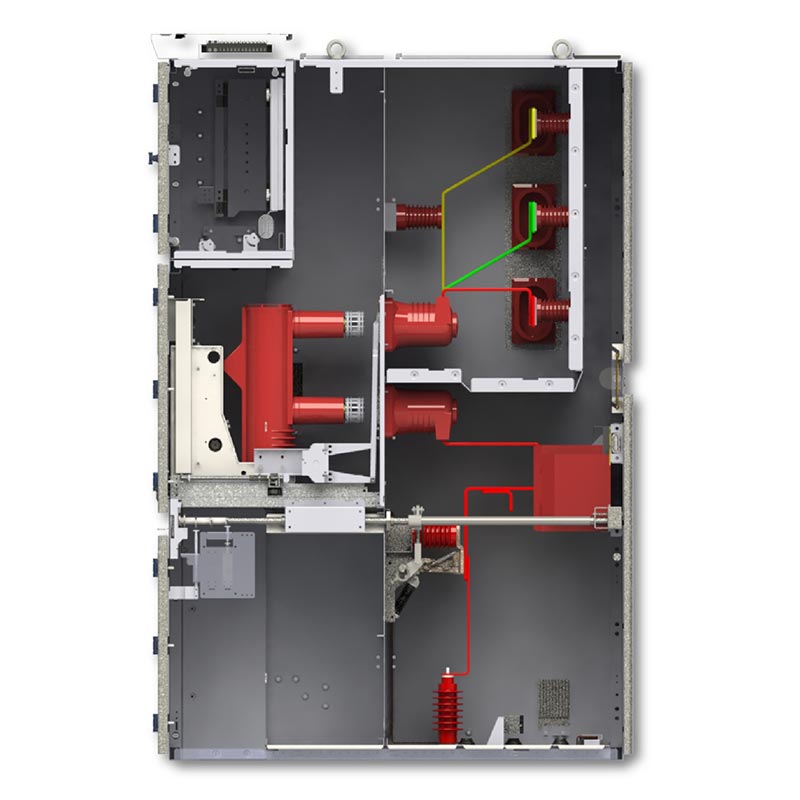

Kyn28 Switchgear 6kV-skapet er delt inn i fire uavhengige rom av metallskillevegger: en samleskinne rom, et strømbryterrom, et kabelrom og et lavspentinstrumentrom. Hver seksjonens strømførende komponenter er fullstendig isolert, og forhindrer effektivt spredning av fase-til-fase og fase-til-jord kortslutningsfeil, unngår kaskadefeil, reduserer risikoen for elektrisk støt under vedlikehold og forbedring av utstyrets driftssikkerhet.

3. Omfattende fem-forebyggende forriglingsbeskyttelse

Utstyrt med et mekanisk + elektrisk dobbel fem-forebyggende forriglingssystem, som eliminerer feilbetjening ved kilde:

- Forhindrer utilsiktet åpning eller lukking av strømbrytere;

- Hindrer å skyve/fjerne effektbrytervognen under belastning;

- Forhindrer lukking av jordingsbryteren mens den er tilkoblet;

- Forhindrer utilsiktet strømtilførsel når jordingsbryteren er lukket;

- Forhindrer utilsiktet inntrengning i et strømførende rom.

4. Kompakt, effektiv og lett utvidbar

Skapet har en kompakt struktur, noe som sparer installasjonsplass. Dens modulære design gir mulighet for fleksibel kombinasjon og utvidelse av skaptyper for å møte utvidelsesbehovet til kraftdistribusjonssystemet. Den tilpasser seg lett forskjellige systemarkitekturer, som enkelt samleskinne og segmenterte systemer med enkelt samleskinne, forenkler fremtiden systemoppgraderinger og integrasjon.

Gjeldende miljøforhold

1. Omgivelsestemperatur: -10℃ ~ +40℃

2. Høyde: ≤1000m (Tilpassede design for områder over 1000m er tilgjengelige)

3. Luftfuktighet: Daglig gjennomsnittlig relativ fuktighet ≤95 %, månedlig gjennomsnittlig relativ fuktighet ≤90 % (ikke-kondenserende)

4. Omgivelser: Ingen etsende eller eksplosive gasser, ingen store mengder støv og ingen brennbare eller eksplosive media

Typiske applikasjonsscenarier

1. Hjelpesystemer for kraftverk: Brukes for å motta, distribuere og beskytte kraftverk for å sikre stabil strømforsyning til generator hjelpeutstyr;

2. Industriell og gruvedrift Enterprise Power Distribution: Egnet for industrielle scenarier med høy belastning som gruvedrift, metallurgi og kjemisk industri, som oppfyller behovene for strømforsyningskontroll og overbelastnings-/kortslutningsbeskyttelse høyeffekts utstyr;

3. Kommersielle og høyhus: Brukes i transformatorstasjoner til store kjøpesentre, kontorbygg, hoteller, etc., å oppnå sikker distribusjon og raffinert styring av bygningskraft;

4. Offentlige transformatorstasjoner: Som kjernen mellomspent kraftdistribusjonsutstyr i urbane og industrielle transformatorstasjoner, sikre stabil drift av det regionale kraftnettet.

Applikasjonssak fra den virkelige verden

Kasusstudie: Kraftdistribusjonsprosjekt for et valseverks produksjonslinje til en stor stålgruppe i Jiangsu-provinsen

Prosjektbakgrunn: Det eksisterende koblingsanlegget i stålgruppens valseverksted var aldrende og ofte funksjonsfeil, som påvirker den kontinuerlige driften av produksjonslinjen. Høy pålitelig mellomspenning koblingsutstyr var nødvendig for utskifting.

Løsning: 28 Usune KYN28-6KV koblingsenheter ble valgt, kompatible med et 10kV strømdistribusjonssystem, med en merkestrøm på 1600A og en korttidsmotstandsstrøm på 31,5kA (4s), konfigurert med VS1 vakuumkrets brytere.

Implementeringsresultater: I løpet av de tre årene som har gått siden igangsetting har utstyret fungert uten feil. Den fem-lags låsesystem forhindrer effektivt feilbetjening, og den oppdelte strukturen unngår spredning av feil. Strømforsyningsstabiliteten til valseverkets produksjonslinje har forbedret seg med 99,9 %, noe som reduserer årlige nedetidstap med over 5 millioner yuan, noe som får stor ros fra kunden.

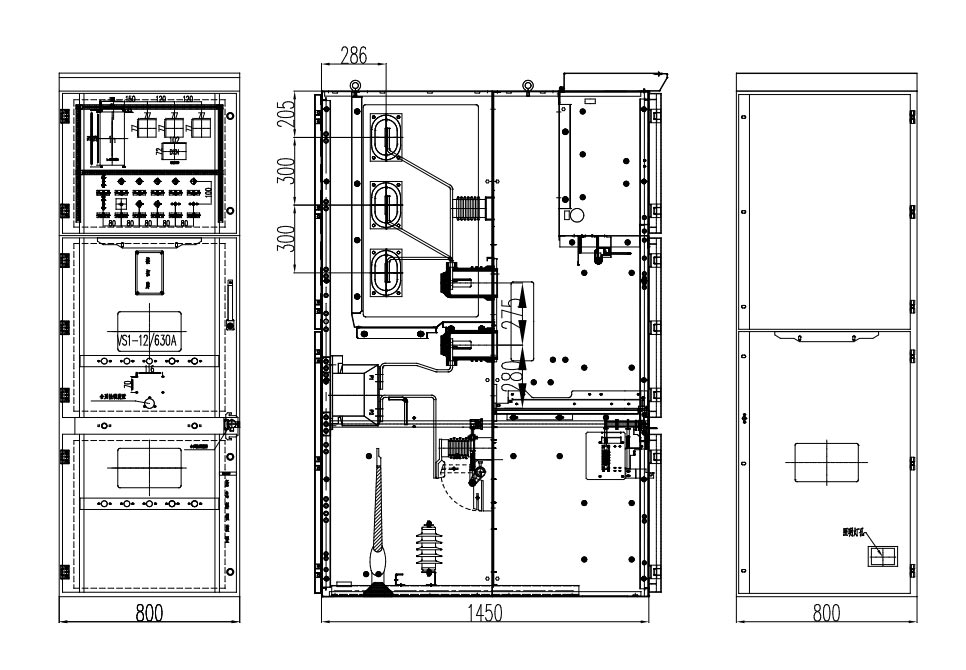

Ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Q1: Hva er kjernefordelene med Kyn28 Switchgear 6kV sammenlignet med tradisjonelle faste switchgear?

A: Sammenlignet med tradisjonelle faste brytere, er den største fordelen med Usune KYN28-6KV dens flyttbare design. Strømbrytervognen kan flyttes uavhengig, noe som eliminerer behovet for å slå av hele skapet under vedlikehold, noe som reduserer effekten av strømbrudd betydelig. Samtidig er dens metallpansrede rom struktur og omfattende femsikre forriglingssystem gir økt sikkerhet. Den modulære designen letter utvidelse og systemintegrasjon, tilpasning til komplekse kraftdistribusjonsbehov og resulterer i lavere total livssyklus vedlikeholdskostnader.

Spørsmål 2: Kan dette bryterutstyret tilpasses høye høyder eller spesielle miljøer? Hva er tilpasningssyklusen?

A: Ja. For miljøer i stor høyde >1000m vil Usune optimalisere isolasjonsdesign og komponentvalg. For spesielle miljøer som korrosive, høy luftfuktighet, og støvete miljøer, tilpassede løsninger som f.eks anti-korrosjonsbelegg, forbedret forsegling og støvtette barrierer kan leveres. Produksjonssyklusen for standard tilpassede produkter er omtrent 15-20 dager, avhengig av tilpasningskompleksiteten og bestillingsmengden.

Q3: Hvilke ettersalgs- og tekniske støttetjenester tilbyr Usune som produsent?

A: Som kildefabrikk tilbyr Usune full livssyklustjenester: forhåndssalg inkluderer løsningsdesign, parameter utvelgelse og teknisk konsultasjon; salgsoppfølging inkluderer produksjonsfremdriftssporing og fabrikktesting samarbeid; ettersalg inkluderer gratis installasjon og igangkjøring, operatøropplæring, 1 års utstyrsgaranti, levetid reservedeler forsyning og vedlikeholdstjenester, og 24-timers global respons på tekniske behov for å sikre stabil drift av utstyret.
