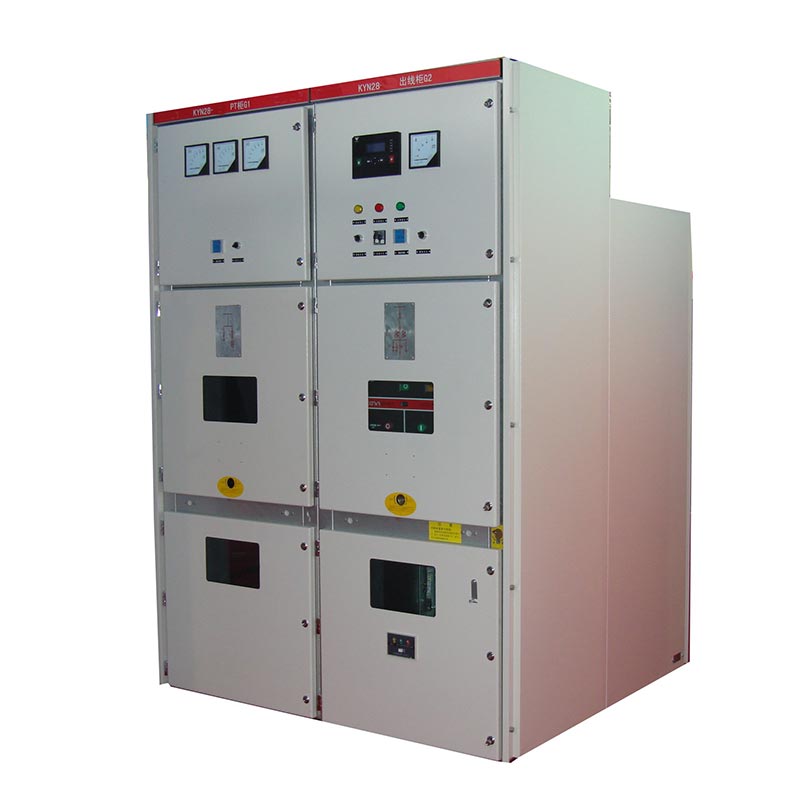

Kyn28 Koblingsutstyr 20kv

Usune Kyn28 Switchgear 20kV er et innendørs trefase AC metallkapslet bryterutstyr, primært brukt i 24kV strøm systemer, som muliggjør mottak, distribusjon, kontroll, beskyttelse og overvåking av elektrisk energi.

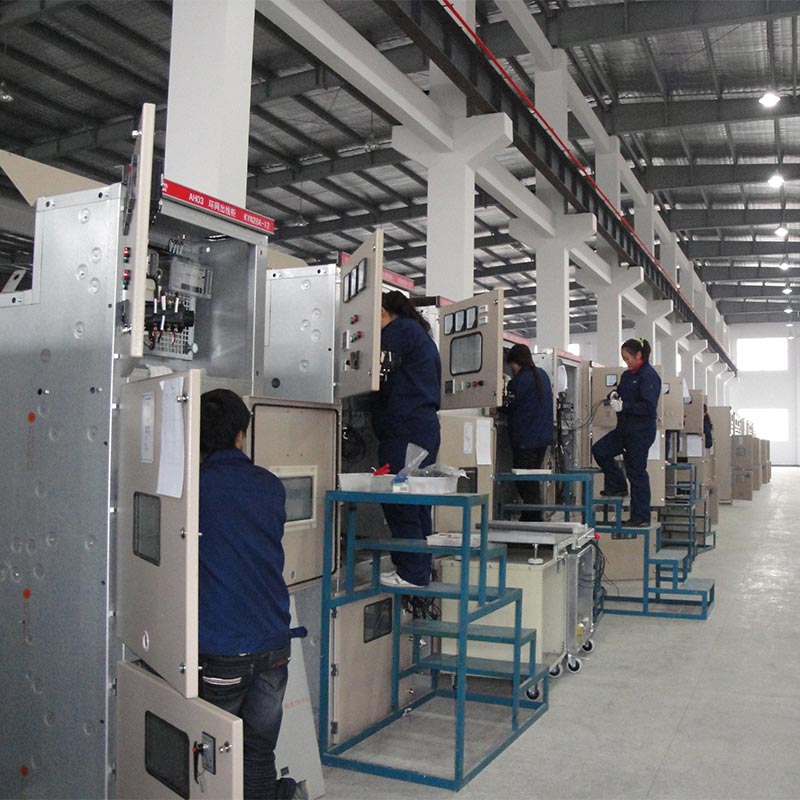

Produktet bruker luftisolasjon + varmekrympbar/epoksybeleggsisolasjon, med IP4X beskyttelsesgrad (skap). Dens kompakte struktur og høye isolasjonsnivå gjør den egnet for ulike innendørs strømdistribusjonsscenarier. Som en middels spenning strømdistribusjonsløsning produsert av en profesjonell kinesisk produsent, dette produktet, med sin stabil ytelse og standardisert design, har blitt et pålitelig leverandørvalg av høy kvalitet for kunder over hele verden. All kjerneproduksjon gjennomføres i vår egen fabrikk.

Lavspenningskoblingsanlegg

Mellomspenningskoblingsutstyr

Hoved tekniske parametere

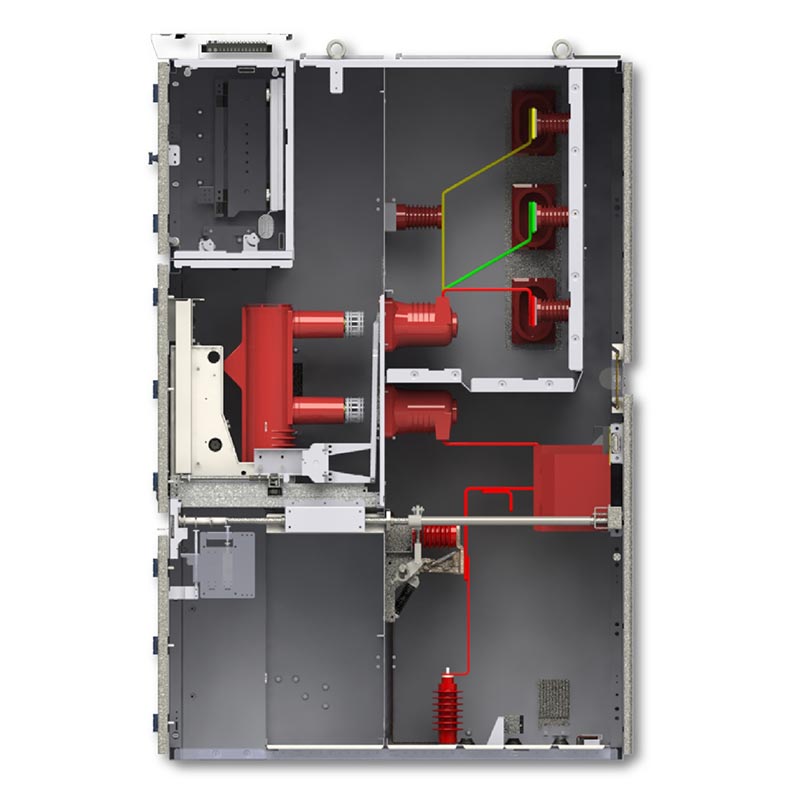

Skapromsstruktur

1. Kretsbryterrom: Installerer VS1/ZN63/VD4-type vakuumbrytervogner.
2. Samleskinnerom: Ordner hovedsamleskinner, grensamleskinner og isolatorer.
3. Kabelrom: Utstyrt med CT-er, PT-er, jordingsbrytere, kabelterminaler, etc.
4. Kontrollinstrumentrom: Installerer releer, beskyttelsesenheter, instrumenter og sekundære kretser.
5. Trykkavlastningskanal: Utstyrt med en lysbueavlastningsanordning på toppen for å forbedre driftssikkerheten.

Kjerneproduktfunksjoner

1. Isolasjonsstruktur i metall for å forhindre forplantning av feil og gjensidig interferens.
2. Fullfør femsikre mekanisk forrigling for å forhindre utilsiktet åpning, lukking eller inntrengning i strømførende avdelinger.
3. Sentermontert avtagbar vogn, muliggjør betjening og vedlikehold på frontsiden, noe som letter reparasjoner.
4. Kyn28 Switchgear 20kV har høyt isolasjonsnivå, sterk feilmotstand, kompakt struktur, og er egnet for ulike kraftfordelingsordninger.
5. Oppfyller internasjonale og nasjonale standarder, med stabil og pålitelig kvalitet.

Søknadsak fra den virkelige verden

Et kraftdistribusjonsstasjonsprosjekt i en industripark. En viktig provinsiell industripark inkluderer flere fabrikkbygninger, kontorbygg og støttekraftanlegg, som krever ekstremt høy pålitelighet og sikkerhet i strømforsyningen. Prosjektet valgte 16 Usune Kyn28 Switchgear 20kV-enheter, med en merkestrøm på 1250A og en kortslutningsbrytestrøm på 31,5kA.

I over to år siden idriftsettelse har utstyret fungert stabilt og raskt fjernet kortslutningsfeil uten sikkerhetshendelser. Den frontmonterte vedlikeholdsstrukturen reduserer vedlikeholdsproblemer betraktelig og nedetid, som får stor ros fra parkens drifts- og vedlikeholdsavdeling.

Produktets ytre dimensjon

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Vanlige spørsmål

Q1: Hvilke spenningsnivåer gjelder for KYN28-24 bryterutstyr?

A1: Dette produktet har en nominell spenning på 24kV og er kompatibelt med 50/60Hz trefasede vekselstrømsystemer som dekker 3,6–12 kV og 24 kV nivåer.

Q2: Hvilken type vakuumbryter skal brukes med bryterutstyret?

A2: Standardkonfigurasjonen inkluderer en VS1 (ZN63) type vakuumbrytervogn, og er også kompatibel med industristandard strømbrytere som VD4, som tilbyr sterk utskiftbarhet.

Q3: Er Kyn28 Switchgear 20kV egnet for tunge belastningsapplikasjoner som industri- og gruvebedrifter og datasentre?

A3: Ja. Produktet har en maksimal merkestrøm på 3150A og en kortslutningsbrytestrøm på 31,5kA, demonstrerer sterk motstandsevne og oppfyller kraftdistribusjonsbehovene til kritiske belastninger i industrien og gruvebedrifter, datasentre, høyhus og andre lignende applikasjoner.
