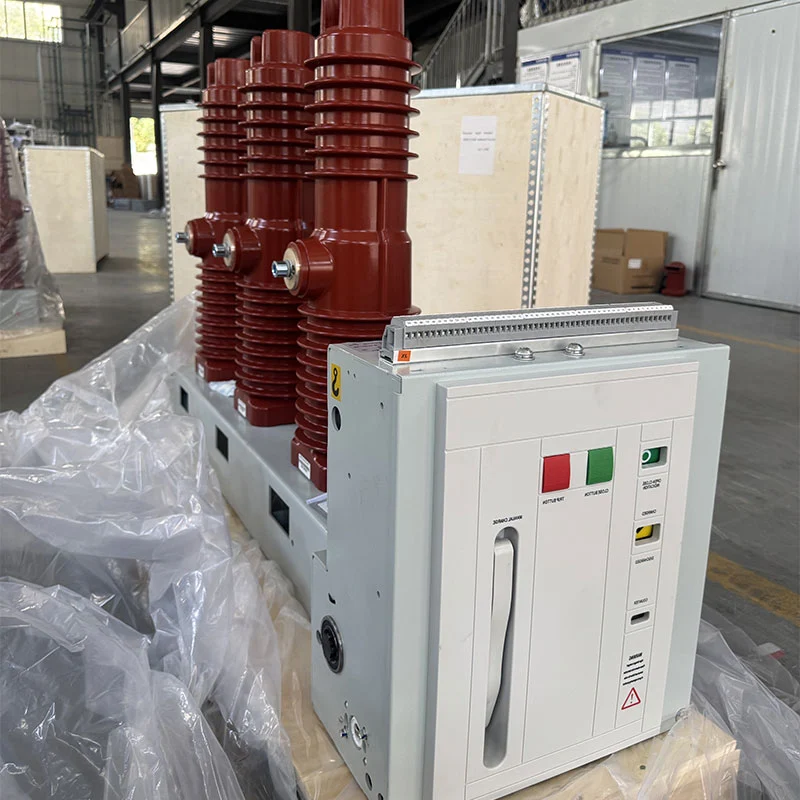

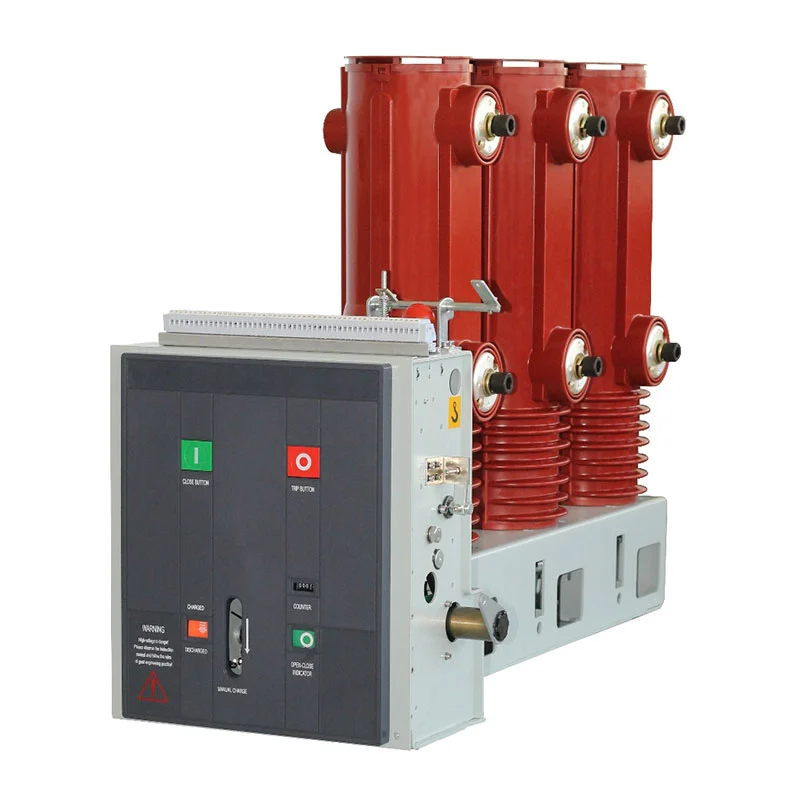

ZN85C-40.5 40,5 kV innendørs vakuumbryter

I motsetning til komplette koblingsskap, fokuserer denne ZN85C-40.5 40,5 kV innendørs vakuumkretsbryteren på kjernen bryterfunksjonen til strømkretsen. Dens faste sidemonterte struktur, modulære fjærdriftsmekanisme og vakuumavbruddsteknologi gir en praktisk løsning for 40,5 kV-klassen innendørsapplikasjoner, inkludert systemer hvor hyppige bytteoperasjoner er nødvendig.

Mekanisk design for konsekvent veksling

Modulær fjærdriftsmekanisme

Betjeningsmekanismen er designet spesielt for egenskapene til en 40,5 kV vakuumbryter. Det bruker en modulær fjærmekanisme installert i bryterrammen, som tillater de mekaniske utgangsegenskapene for å matche driftskravene til vakuumavbryteren.

Mekanismen er utformet rundt det øvre og nedre arrangementet av bryteren og utgjør en integrert del av overordnet struktur. Denne konfigurasjonen forenkler den mekaniske overføringsbanen samtidig som den gir et stabilt grunnlag for stenge- og åpningsoperasjoner.

Fast sidemontert struktur

Den faste sidemonterte konfigurasjonen er beregnet for innendørs elektrisk utstyr der bryteren er installert som en dedikert bryterkomponent. Avhengig av prosjektdesign, konfigurasjoner som høyre utgående linje, topp innkommende og innebygde arrangementer kan velges.

Sammenlignet med et komplett uttrekkbart koblingsskap, lar denne strukturen prosjektdesigneren fokusere på integrere bryteren med det nødvendige primære og sekundære elektriske utstyret i henhold til det spesifikke systemarrangement.

Energilagring og driftsprosess

Vår energilagring

Lukkeenergien lagres mekanisk i fjærmekanismen. Energilagring kan fullføres gjennom motoren eller manuelt med energilagringshåndtaket. Under motorisert drift driver girsystemet energilagringsaksel og spenner lukkefjæren til den spesifiserte lagrede energiposisjonen er nådd.

Etter at energilagringen er fullført, holder holdemekanismen fjæren på plass og energilagringen indikatoren endres til tilsvarende status. Hjelpebryteren kobler også fra motorens strømforsyning når posisjonen for lagret energi er nådd, slik at bryteren er klar for lukkekommandoen.

Avslutningsoperasjon

Lukkeoperasjonen kan startes manuelt via lukkeknappen eller elektrisk gjennom kontrollen krets. Når den lukkende elektromagneten virker, frigjøres den lagrede fjærenergien gjennom kammen og overføringsmekanisme.

Koblingsmekanismen driver deretter den isolerte betjeningsstangen og beveger kontakten mot lukkeposisjonen mens komprimere kontaktfjæren. Etter at lukkeslaget er fullført, holder holdemekanismen lukket posisjon og hjelpebryteren endres tilsvarende.

Åpningsoperasjon

Åpning kan startes manuelt eller gjennom en elektrisk åpningskommando. Åpningsutløsermekanismen låser opp lukkeholder, slik at den lagrede energien til kontakt- og bremsefjærene kan skille vakuumavbryteren kontakter.

Under sluttfasen av åpningsbevegelsen absorberer den hydrauliske bufferen gjenværende mekanisk energi og kontrollerer separasjonsposisjonen. Denne koordinerte mekanismen bidrar til å opprettholde en kontrollert åpningsprosess.

Konfigurasjon av elektrisk kontroll

Lukke- og åpningsspoler

Bryteren kan konfigureres med vekselstrøm eller likestrøm i henhold til prosjektkravene. Den medfølgende konfigurasjonen inkluderer AC110/220V og DC110/220V alternativer for lukke- og åpningsspolene, noe som gir fleksibilitet for ulike transformatorstasjoner og industrielle kontrollsystemer.

Lukkespolen har en merkeeffekt på 288W, mens åpningsspolen også er spesifisert til 288W. Normal drift spenningsområdet er 85 %–110 % av merkespenningen for lukkespolen og 65 %–120 % av nominell spenning for åpningsspolen.

Energilagringsmotor

Energilagringsmotoren sørger for automatisk forberedelse til neste lukkeoperasjon. Den medfølgende ZYJ220 konfigurasjonen bruker DC220V-strøm med en nominell inngangseffekt på 90W. Ved nominell driftsspenning, energilagringen tiden er spesifisert som ikke mer enn 15 sekunder.

Dette arrangementet gjør at bryteren kan gjenopprette sin lagrede energitilstand etter drift uten behov kontinuerlig manuell intervensjon.

Vakuumavbrudd for 40,5 kV-applikasjoner

Vakuumbueslukkingsteknologi

Vakuumbryteren er ansvarlig for å avbryte den elektriske kretsen under en åpningsoperasjon. Når kontakter skiller seg, avbruddsprosessen finner sted inne i vakuumavbryteren i stedet for i en luftisolert koblingskammer.

Kombinasjonen av vakuumavbrudd og fjærdrevet mekanisk girkasse gjør hammeren egnet for innendørs mellomspenningsapplikasjoner der pålitelig koblingsytelse og gjentatt drift er nødvendig.

Egnet for hyppig drift

Den originale utformingen av ZN85C-40.5-serien tar hensyn til applikasjoner som krever hyppig veksling. Dens drift mekanismen er tilpasset egenskapene til 40,5 kV vakuumavbryteren, mens den motoriserte energilagringen systemet reduserer behovet for gjentatt manuell lading.

Dette gjør utstyret egnet for industrianlegg, transformatorstasjoner og kraftverk der koblingsoperasjoner inngår i normal styring av elektriske systemer.

Typiske bruksområder

Kraftverk

Bryteren kan integreres i innendørs kraftdistribusjon og elektriske kontrollsystemer i kraftproduksjon anlegg, hvor pålitelig svitsjing og beskyttelse av elektriske kretser er nødvendig.

Transformatorstasjoner

I transformatorstasjoner kan den faste innendørskonfigurasjonen integreres i det tilsvarende høyspentelektriske system i henhold til primærkretsarrangement, kontrollskjema og beskyttelseskrav.

Industri- og gruvebedrifter

For industri- og gruveanlegg med betydelig elektrisk belastning kan bryteren sørge for kobling og beskyttelsesfunksjoner i innendørs kraftdistribusjonssystemer og er egnet for applikasjoner som krever regelmessig bytteoperasjoner.

Elektriske systemer med fjernkontroll

Fordi lukke- og åpningsoperasjonene kan styres elektrisk, kan bryteren integreres med en passende sekundært kontrollsystem for lokal eller fjernbetjening i henhold til prosjektdesign.

Hoved teknisk konfigurasjon

Driftsmiljø

Innendørs serviceforhold

Utstyret er beregnet for innendørs installasjon og skal brukes i et miljø som er egnet for høyspenning elektrisk utstyr. Det endelige prosjektet bør vurdere omgivelsestemperatur, fuktighet, høyde, ventilasjon og andre miljøforhold når den komplette elektriske konfigurasjonen skal bestemmes.

Installasjonskrav

Bryteren bør installeres på et sted uten alvorlige vibrasjoner, støt eller korrosive miljøforhold. Installasjonsarrangementet skal også sikre tilstrekkelig drifts- og vedlikeholdsplass rundt utstyret og opprettholde den nødvendige mekaniske justeringen av bryteren og tilhørende elektriske komponenter.

Standarder og kvalitetssikring

Produksjonsledelse

Zhejiang Usune Electric Co., Ltd. bruker et integrert styringssystem som dekker produktkvalitet, miljø ledelse og helse og sikkerhet på arbeidsplassen. Selskapet har ISO 9001, ISO 14001 og ISO 45001 sertifiseringer, støtte kontrollerte produksjonsprosesser fra komponentvalg til montering og inspeksjon.

IEC, GB og CE-samsvar

Produktet er utviklet i henhold til gjeldende IEC- og GB-standarder, med elektriske parametere og konfigurasjoner fastsettes i henhold til de spesifikke prosjektkravene. CE-sertifisering er også tilgjengelig for det aktuelle produktkonfigurasjon, gir ytterligere dokumentasjonsstøtte for internasjonale prosjekter.

Engineering Project Reference

Cas-space rakettoppskytingsprosjekt

ZN85C-40.5 40.5kV innendørs vakuumkretsbryter har blitt referert til i Cas-space Rocket Launch Project, gir et praktisk teknisk applikasjonseksempel for Usunes høyspente elektriske utstyr i en krevende industrimiljø.

Produktsammenligning

Strømbryter vs. komplett bryterutstyr

ZN85C-40.5 40,5 kV innendørs vakuumkretsbryter er først og fremst en bryter- og beskyttelseskomponent, mens en komplett uttrekkbart bryterpanel integrerer bryteren med samleskinner, kabelrom, kontrollutstyr, beskyttelsesanordninger og andre skapkomponenter. Derfor er bryteren mer egnet når prosjektet krever en dedikert 40,5 kV bryterenhet for integrering i et større elektrisk system.

Usune prosjektstøtte

Konfigurasjon basert på elektriske tegninger

Usune kan bestemme riktig konfigurasjon i henhold til kundens enkeltlinjediagram, merkespenning, kontrollkraft, installasjonsarrangement og driftskrav. Denne tilnærmingen bidrar til å sikre at den valgte bryteren er kompatibel med det omkringliggende primære og sekundære elektriske utstyret.

Tilpassede elektriske parametere

For prosjekter med spesielle styrespenninger, installasjonsarrangement eller driftskrav skal det tekniske konfigurasjon kan diskuteres før produksjon. Dette gjør at ZN85C-40.5 40,5 kV innendørs vakuumkretsbryter kan være tilpasset det faktiske elektriske systemet i stedet for å stole på en fast standardkonfigurasjon.

FAQ

Hva er hovedbruken til dette produktet?

Det er en innendørs 40,5 kV vakuumbryter designet for elektrisk kontroll og beskyttelse i kraftverk, transformatorstasjoner, industrianlegg og gruvebedrifter.

Er bryteren fast eller uttrekkbar?

ZN85C-40.5 bruker en fast sidemontert konfigurasjon, i stedet for en uttrekkbar vognstruktur.

Kan den betjenes manuelt?

Ja. Fjærmekanismen støtter manuell energilagring og manuell drift, mens elektrisk drift også er det tilgjengelig.

Hvilke styrespenninger er tilgjengelige?

Lukke- og åpningsspolene kan konfigureres for AC110/220V eller DC110/220V i henhold til prosjektkravene.

Hvor lang tid tar energilagringsprosessen?

Den spesifiserte energilagringstiden for ZYJ220-motorkonfigurasjonen er ≤15 sekunder ved nominell spenning.

Er den egnet for hyppig bytting?

Ja. Produktet er designet for bruksområder som krever hyppig bruk, med forbehold om gjeldende bruk forhold og teknisk konfigurasjon.

Kan Usune tilpasse bryteren?

Ja. Usune kan konfigurere produktet i henhold til prosjekttegninger, elektriske parametere, kontrollkrav og installasjonsforhold.
