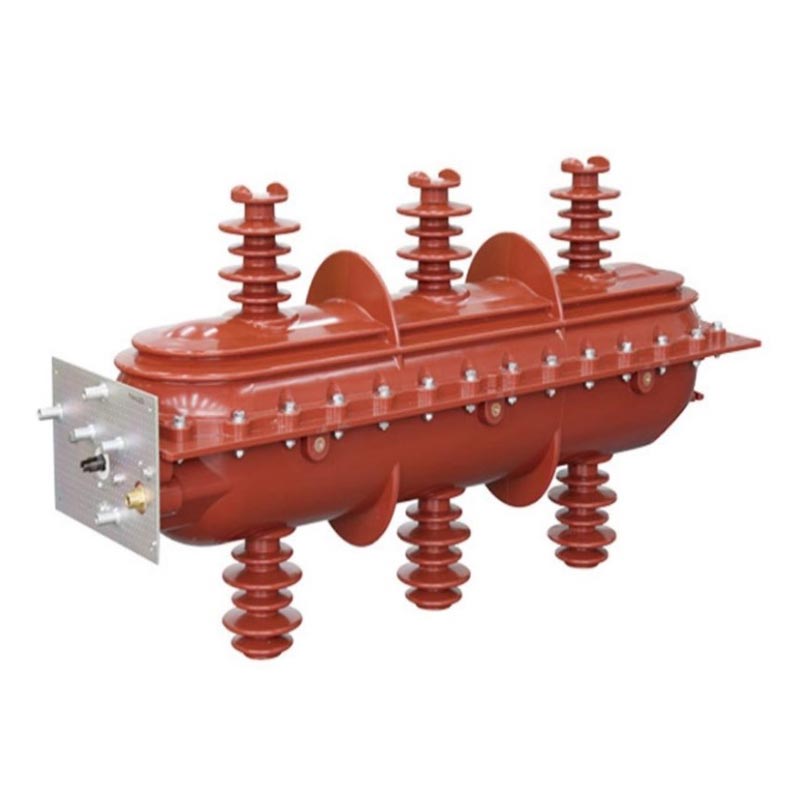

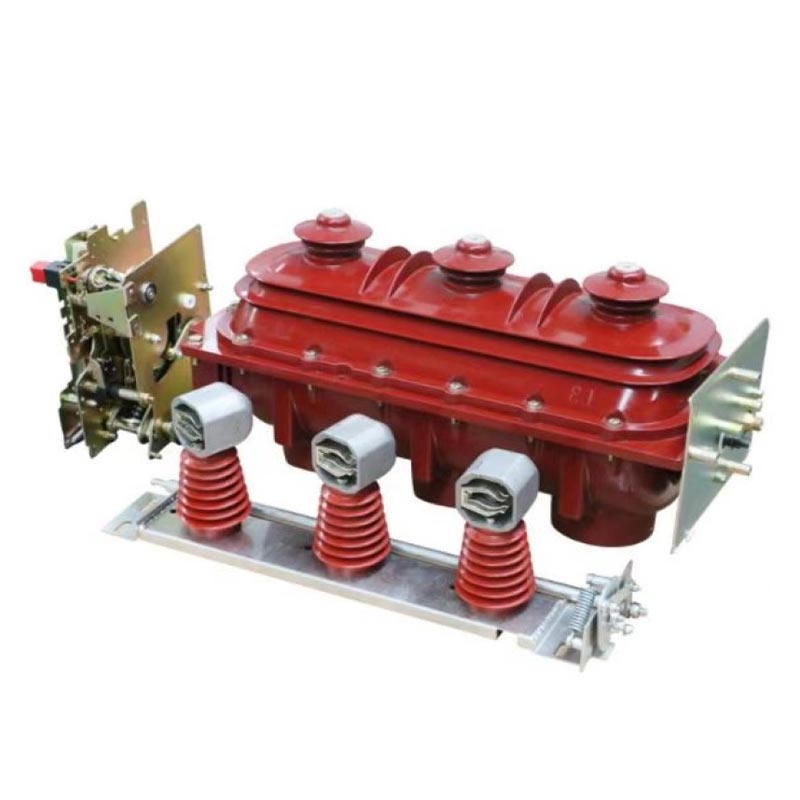

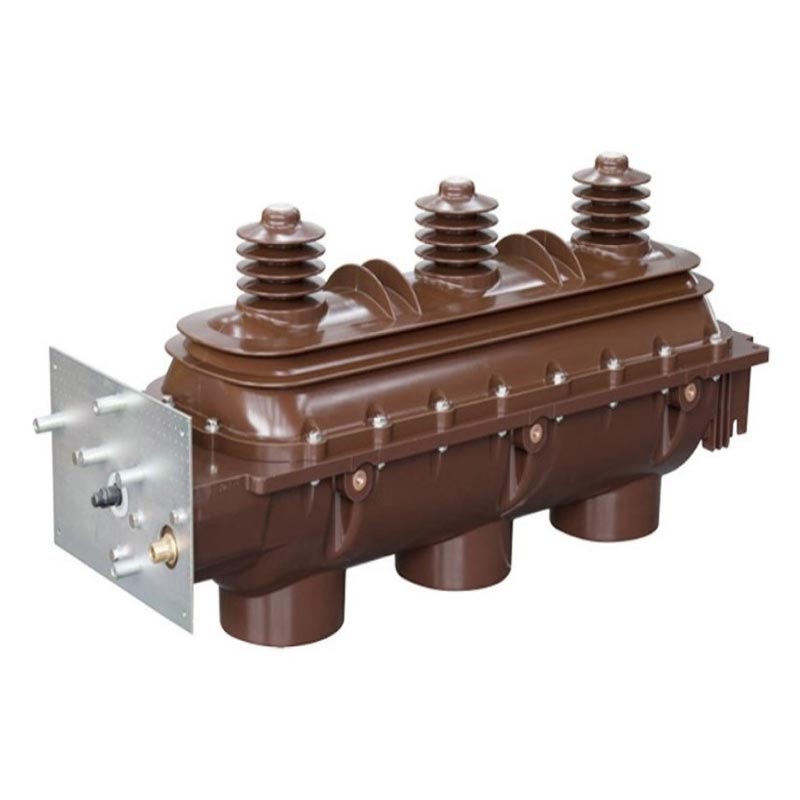

Sf6 Lastbryter

Som en profesjonell produsent av høyspent elektrisk utstyr i Kina, fokuserer Usune på FoU og produksjon av middels og høyspent kraftdistribusjonsutstyr, som har en standardisert fabrikk utstyrt med avansert produksjonslinjer og strenge kvalitetskontrollprosesser. FLN36-12D og FLRN36-12D innendørs AC høyspent Sf6 Load Breaker Switches lansert av selskapet er kjerneprodukter uavhengig utviklet ved å absorbere avanserte utenlandske teknologi og kombinere den med de faktiske operasjonelle behovene til Kinas kraftsystem.

Alle Usune Sf6 Load Breaker-brytere har bestått omfattende typetesting, og ytelsen samsvarer fullt ut med GB3804 "3~63kV AC høyspenningsbrytere", GB16926 "Høyspenningsbrytere-sikringskombinasjoner", og IEC60265 og IEC60420 internasjonale standarder. Produktene følger kjernekonseptet "alt for sikker strømbruk". utstyrt med et tre-posisjons lysbueslukkingskammer ("lukking-åpning-jording"), som effektivt sikrer trygge og stabil kraftdrift. Som en pålitelig leverandør av høyspentkoblingsutstyr, tilbyr Usune omfattende forhåndssalg konsultasjon og ettersalgsservice for å sikre jevn drift av utstyr i ulike bruksscenarier.

Søknadsomfang

Sf6 Load Breaker Switch er egnet for tre-fase AC 10kV, 24kV, 36kV, 50/60Hz strømsystemer. Det er vidt brukes i industri- og gruvebedrifter, høyhus, urbane boligområder, transformatorstasjoner, store shoppingmuligheter kjøpesentre, flyplasser, T-baner, sykehus og andre strømdistribusjonsscenarier. Dens kjernefunksjoner er å bytte last strøm- og feilstrøm, kontroller og beskytter ledninger og distribusjonstransformatorer, gir sikker og stabil strøm beskyttelse for alle sektorer av sosial produksjon og liv.

Bruksbetingelser

1. Normale driftsforhold

- Omgivelsestemperatur: -25 ℃ til +40 ℃, egnet for de fleste klimaforhold i Kina og andre regioner.
- Høyde: Ikke over 2000m, egnet for de fleste byer og industriområder.
- Fuktighet: Daglig gjennomsnittlig relativ fuktighet <95%, månedlig gjennomsnittlig relativ fuktighet <90%; daglig gjennomsnittlig damp trykk ≤2,2kPa, månedlig gjennomsnittlig damptrykk ≤1,8kPa, sikrer stabil drift i fuktige omgivelser.

2. Spesielle driftsbetingelser

I henhold til den nasjonale standarden GB/T11022-1999 "Felles tekniske krav for høyspenningsbrytere og Controlgear Standards", skal bryterutstyret fungere under normale driftsforhold. Hvis brukeren er i drift forholdene samsvarer ikke med normale forhold (som installasjonshøyde over 2000m, omgivelsestemperatur overskridelse av normale grenser, høy luftfuktighet som forårsaker kondens, etc.), er det nødvendig å rådføre seg med fagmannen produsenten Usune på forhånd for å nå en konsensus og sikre sikker og stabil drift av utstyret.

Strukturelle egenskaper

1. Integrert isolasjonsstruktur: Det øvre og nedre skallet er sprøytestøpt med epoksyharpiks, og danner en forseglet, gassfylt indre hulrom. Dette gir utmerket isolasjon og korrosjonsbestandighet, effektivt isolere de interne komponentene fra det ytre miljøet og sikre stabil drift.

2. Driftsmodus med tre posisjoner: Den vanlige bevegelige kontakten roterer, og fullfører gradvis tre driftstilstander: «lukking», «åpning» og «jording». Posisjonene er klart definert, veksling er pålitelig, og feilbetjening er det effektivt forhindret.

3. Doble betjeningsmekanismer: En grunnleggende manuell fjærbelastet betjeningsmekanisme er inkludert, med en valgfri elektrisk lukke-/åpningsfunksjon for fjernkontroll. Dette lar brukerne velge i henhold til deres behov, forbedre operasjonell effektivitet.

4. Intelligent overvåking: Forsiden av mekanismeboksen er utstyrt med en SF6 trykkmåler og en posisjon indikator. Trykkmåleren overvåker SF6-trykkendringer i sanntid, og posisjonsindikatoren er direkte koblet til den bevegelige kontaktens drivaksel, noe som sikrer absolutt pålitelig indikasjon av den bevegelige kontaktens virkemåte posisjon.

5. Sikkerhetsbeskyttelse: En trykkavlastningsanordning er plassert på baksiden av skallet. Når en ulykke inntreffer i lysbueslukkingskammeret og det genereres høyt trykk, kan overtrykksgassen bryte gjennom utløsningen enheten og slippes ut bakover, forhindrer utkasting fremover og sikrer sikkerheten til operatørene.

6. Pålitelig forrigling: Pålitelige mekaniske forriglinger er gitt mellom lastbryteren og jordingen bryter, og mellom jordingsbryteren og inngangsdøren (for skapstrømfordeling), strengt forhindret feilbetjening og ytterligere forbedring av utstyrets driftssikkerhet.

7. Forseglingsytelse: Ved å bruke en dedikert dynamisk og statisk forseglingsdesign, sikres pålitelig forsegling. Usunes strenge forseglingsprosess sikrer en årlig lekkasjerate langt under industristandarder, og forhindrer utstyr feil på grunn av SF6-gasslekkasje.

Hoved tekniske parametere

Praktiske søknadssaker

Tilfelle 1: Kraftdistribusjonsprosjekt i et kinesisk urbant boligområde

Et stort boligområde i det østlige Kina omfatter 30 høyhus med over 2000 husstander og en topp effektbehov på 800kW. Til å begynne med ble vanlige lastbrytere brukt, og opplevde ofte problemer som dårlige tetting, ustabil drift og utløsning, som påvirker beboernes normale strømforsyning. Senere, etter å ha sammenlignet flere leverandører, valgte eiendomsforvaltningsselskapet Usune FLN36-12D Sf6 Load Breaker Switch som kjernekraft distribusjonskontrollutstyr.

Case Study 2: Large Airport Power Supply Protection Project En viktig internasjonal flyplass i det sørlige Kina har ekstremt høye krav til strømforsyningens stabilitet og sikkerhet. Strømbrudd er ikke tillatt i kritiske tilfeller områder som terminalbygningen og navigasjonskontrollrommet. Flyplassen valgte Usune FLRN36-12D Sf6 Load Bryter Brytere for installasjon i transformatorstasjonen, ansvarlig for kontroll og beskyttelse av ledninger i kritiske områder.

Merkeforpliktelse

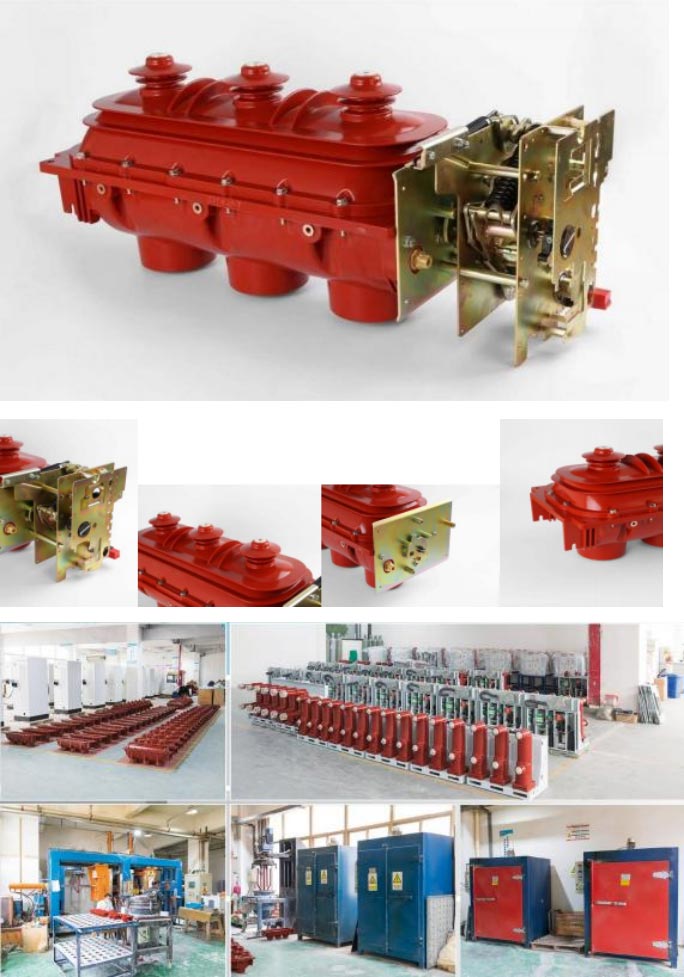

Som en profesjonell produsent av høyspent elektrisk utstyr i Kina, er Usune forpliktet til å levere globalt brukere med høykvalitets, pålitelige og trygge Sf6 Load Breaker Switch-produkter. Vår fabrikk har avansert produksjon utstyr og et strengt kvalitetsstyringssystem. Fra innkjøp av råvarer til produktlevering, hvert trinn gjennomgår strenge tester for å sikre produktkvalitet. Som en pålitelig leverandør gir vi ikke bare høy ytelse produkter, men også omfattende konsultasjon før salg, installasjon på stedet, igangkjøring og ettersalg vedlikeholdstjenester, eliminerer eventuelle bekymringer brukere kan ha under drift.
