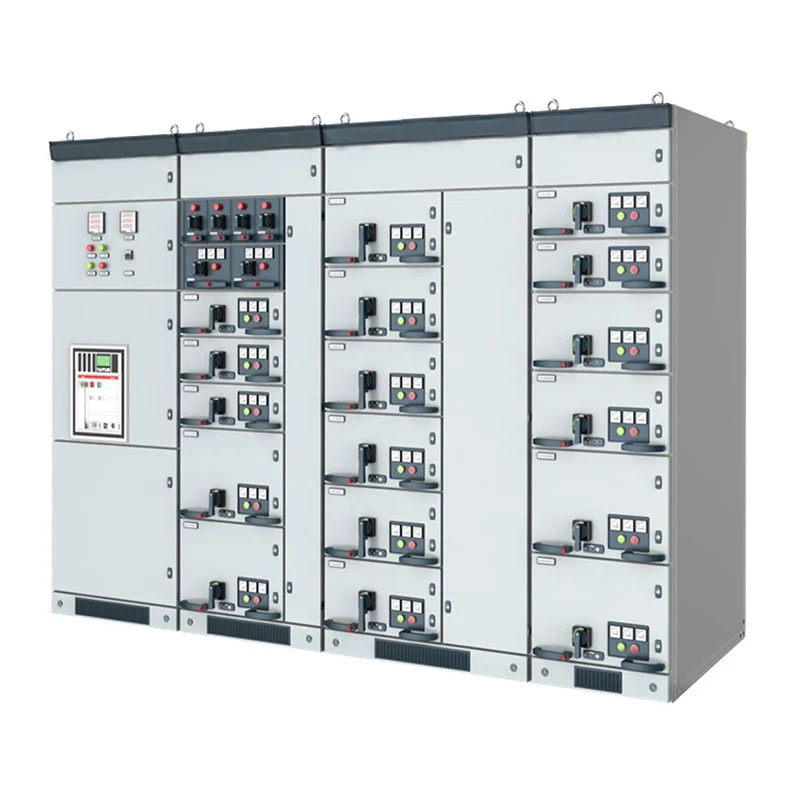

GGD Low Voltage Power Distribution Panel er designet for innendørs kraftdistribusjonsapplikasjoner med nominell frekvens på 50Hz og nominell arbeidsspenning opp til 380/400V. Dens skapstruktur, kobbersamleskinner, kontrollkretser og beskyttelse komponenter kan konfigureres i henhold til prosjektkrav. Løsningen er egnet for kraftverk, transformatorstasjoner, fabrikker, gruvebedrifter, næringsbygg og andre elektriske distribusjonsanlegg.
GGD Low Voltage Power Distribution Panel er utformet som en sentralisert lavspent distribusjonsenhet. Det kan det motta elektrisk strøm fra oppstrømssystemet og distribuere den til flere utgående kretser for utstyr, belysning, motorer og andre belastninger.
Skapet kan ordnes som inngående skap, utgående fordelerskap, kondensatorkompensasjonsskap eller andre konfigurasjoner i henhold til det elektriske enkeltlinjeskjemaet. Dette gjør systemet enklere å integrere i ulike industrielle og kommersielle distribusjonsnettverk.
Det interne arrangementet skiller store elektriske komponenter og kontrollkabling i henhold til prosjektdesignet. Universalbrytere, strømbrytere i formstøpt hus, miniatyrbrytere, kontaktorer, releer, målere og andre komponenter kan velges i henhold til de nødvendige kretsfunksjonene.
For prosjekter som krever tilpassede komponentmerker eller spesifikasjoner, kan Usune koordinere komponentutvalget med kjøper før produksjon.
Skaprammen og skilleveggene er produsert av kaldvalset stålplate. Referanseplatens tykkelse er ≥2 mm, med ferdige kanter behandlet for å redusere skarpe kanter under drift og vedlikehold.
Skapstrukturen er designet for å gi tilstrekkelig mekanisk styrke for normal drift samtidig som den tillater tilgang for inspeksjon, kabling og utskifting av komponenter. For- og bakdørene er tilrettelagt for praktisk drift og vedlikehold.
Elektrolytisk kobber brukes til hoved- og grenskinnene. Isolasjon og varmekrympbare beskyttelsesmaterialer kan brukes på samleskinnesystemet for å opprettholde den nødvendige dielektriske ytelsen.
Faseidentifikasjon gis for samleskinnearrangementet, mens samleskinneskjøter behandles iht nødvendig elektrisk tilkoblingsmetode. En fleksibel samleskinneforbindelse kan også gis der det er nødvendig mellom innkommende bussbro og hovedstrømbryteren.
En dedikert PE kobberbuss er anordnet langs skapmonteringsretningen. Komponenter som krever jording kan være koblet gjennom PE-systemet, med jordingsterminaler for tilkobling til det eksterne jordingsnettverket.
Kabelrommet kan også reservere tilstrekkelig plass til kabelhoder og tilhørende strømtransformatorinstallasjon ifølge prosjekttegningen.

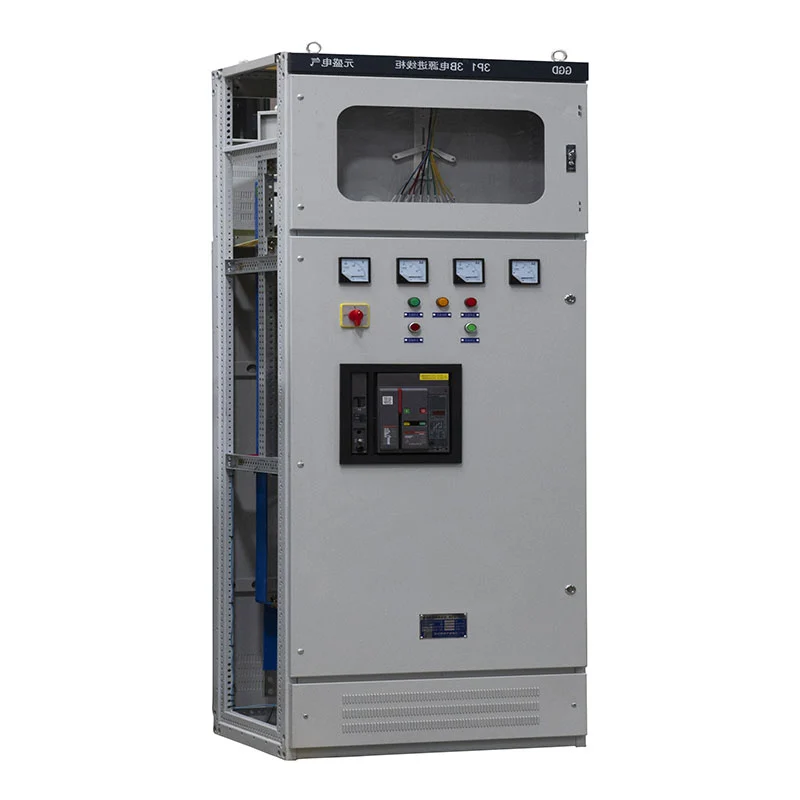

Innkommende skap kan utstyres med universalbrytere og tilsvarende beskyttelsesfunksjoner. Den medfølgende konfigurasjon kan inkludere elektriske strømbrytere med underspenningsutløsningsbeskyttelse og tidsforsinkelsesfunksjoner i henhold til det elektriske designet.
Beskyttelses- og kontrollkonfigurasjonen bestemmes av prosjektkravene i stedet for å være begrenset til én kombinasjon av faste komponenter.

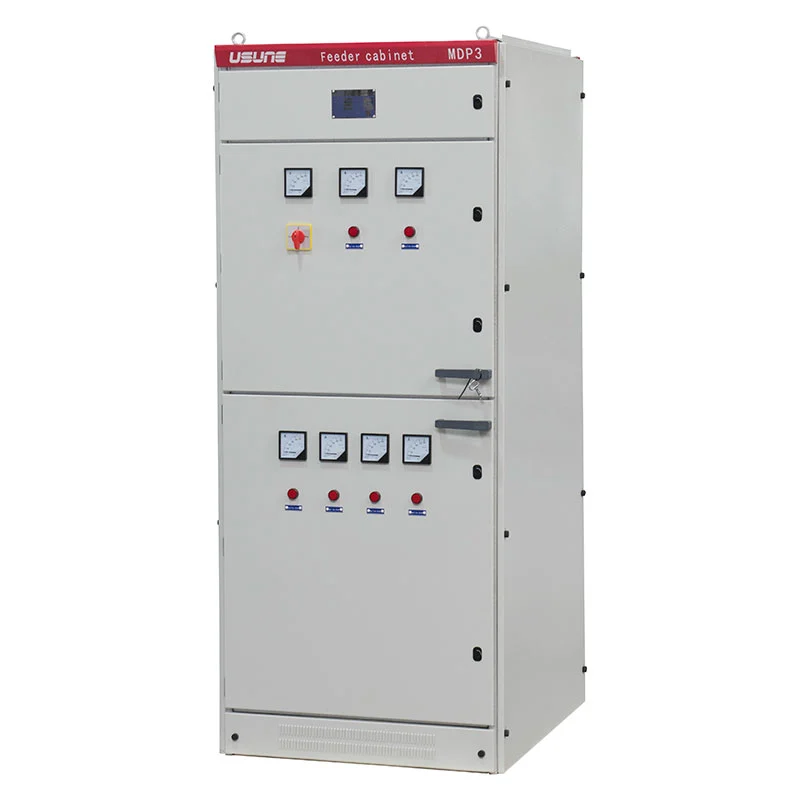

Utgående kretser kan tilrettelegges for ulike belastninger og fordelingskrav. Strømbrytere, kontaktorer, termiske reléer og rekkeklemmer kan velges i henhold til nominell strøm og kontrollkrav til hver mater.
Skapets layout støtter tydelig kretsidentifikasjon, med enhetsnummer og ledningsetiketter plassert for enklere inspeksjon og vedlikehold.
For motorapplikasjoner kan skapet integrere motorkontrollkretser med passende svitsjing og beskyttelse komponenter. Start/stopp indikasjonslys og kretsidentifikasjon kan ordnes på skappanelet for å hjelpe operatører identifiserer raskt individuelle motorkretser.
De sekundære kontrollkretsene er kablet i henhold til godkjente elektriske tegninger. Fleksible ledere er arrangert i organiserte bunter, med passende isolasjon og hylser brukt der ledninger går gjennom bevegelige eller mekanisk utsatte områder.
Referansetverrsnittene inkluderer 1,5 mm² for kontroll- og AC-spenningskretser og 2,5 mm² for AC-strømkretser, underlagt den endelige elektriske designen.
Rekkeklemmer bruker flammehemmende komponenter, mens ledere identifiseres i henhold til kretsnummerering eller lederretning vist på tegningene. Håndskrevne interne etiketter unngås; kretsnummer og utstyr identifikasjon er trykt eller varmstemplet for tydeligere langsiktig vedlikehold.
GGD lavspenningsstrømfordelingspanel er designet rundt følgende referanseparametre:
| Punkt | Spesifikasjon |
| Produkttype | GGD lavspent kraftfordelingspanel |
| Nominell spenning | 0,4kV |
| Nominell frekvens | 50 Hz |
| Vurdert gjeldende | Opp til 3150A |
| Beskyttelsesgrad | IP23 |
| Installasjon | Innendørs |
| Forurensningsnivå | Nivå 3 |
| Høyde | ≤1000m |
| Omgivelsestemperatur | -10°C til +40°C |
| Daglig gjennomsnittlig relativ fuktighet | ≤95 % |
| Månedlig gjennomsnittlig relativ luftfuktighet | ≤90 % |
| Seismisk intensitet | Opp til styrke 8 |
Endelige elektriske parametere, skapdimensjoner og komponentvalg bestemmes i henhold til godkjent teknisk tegning og prosjektkrav.
| Modell | Nominell spenning (V) | Merkestrøm (A) | Nominell kortslutningsbrytestrøm (KA) | Nominell korttidsmotstandsstrøm (1s) (kA) | Nominell toppmotstandsstrøm (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Produktkode | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
I fabrikker, verksteder og gruveanlegg kan GGD lavspenningskraftfordelingspanel fungere som sentral distribusjonspunkt for produksjonsutstyr, motorer, belysning og hjelpesystemer.
Skapet kan konfigureres for kommersielle og høyhus distribusjonsnettverk der flere utgående kretser krever sentralisert beskyttelse, måling og kontroll.
Kraftverk og nettstasjoner kan bruke utstyret til lavspent hjelpekraftdistribusjon og nedstrøms elektriske anlegg, med intern konfigurasjon tilpasset prosjektets enlinjeskjema.
Utstyret er beregnet for innendørs installasjon. Referansedriftstemperaturen er -10°C til +40°C, med en høyde på opptil 1000m.
Det omgivende miljøet skal være fritt for alvorlige vibrasjoner, støt og korrosive forhold. Når spesiell miljøkrav eksisterer, tekniske forhold kan diskuteres mellom Usune og kjøper før produksjon.
Under installasjonen bør hellingen av utstyret til vertikalplanet ikke overstige 5°. Riktig installasjon bidrar til å opprettholde skapinnretting, dørdrift og elektrisk tilkoblingssikkerhet.
Utformingen og produksjonen av GGD lavspent kraftdistribusjonspanel følger gjeldende lavspentbryterutstyr krav, inkludert relevante GB- og IEC-standarder. Det medfølgende utstyret kan produseres i henhold til siste gjeldende prosjektspesifikasjoner og godkjent teknisk dokumentasjon.
Nøkkelreferansestandarder inkluderer GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 og annen relevant elektrisk standarder spesifisert av prosjektet.
Usunes produksjons- og kvalitetsstyringsaktiviteter støttes av ISO 9001-, ISO 14001- og ISO 45001-systemer. Elektriske produkter kan også leveres med CE-sertifisering, sammen med relevant testdokumentasjon iht til produktkonfigurasjonen.

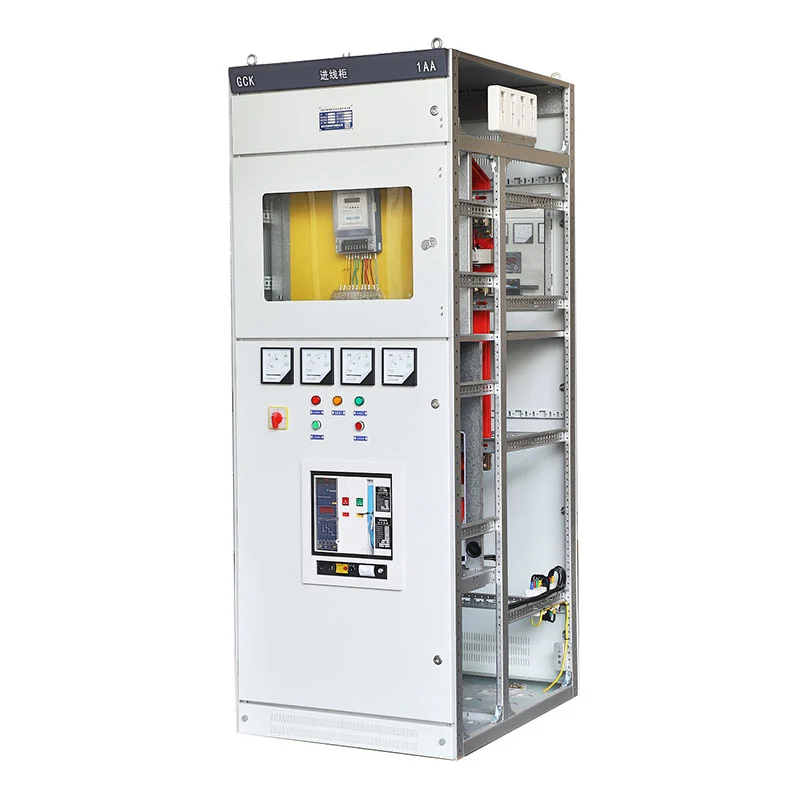

| Sammenligningselement | GGD lavspent kraftfordelingspanel | Uttrekkbart koblingsutstyr | Fordelingsskap med fast type |
| Hovedformål | Lavspent strømfordeling, kontroll og beskyttelse | Hyppig kretsbytte og vedlikehold | Grunnleggende kraftfordeling |
| Typisk spenning | 0,4kV | Lav/middels spenning avhengig av konfigurasjon | Lav spenning |
| Skapstruktur | Fast modulskap | Uttrekkbar skuff/tralle struktur | Fast installasjon |
| Kretstilgang | Vedlikehold foran og bak avhengig av design | Rask uttak av funksjonelle enheter | Konvensjonell vedlikeholdstilgang |
| Konfigurasjonsfleksibilitet | Høy | Veldig høy | Moderat |
| Samleskinnesystem | Kobber hoved- og grenskinner | Oppdelt samleskinnearrangement | Kobber eller aluminium samleskinner |
| Egnede laster | Matere, motorer, belysning, hjelpesystemer | Flere matere og motorkontrollkretser | Generelle distribusjonsbelastninger |
| Vedlikeholdsmetode | Inspeksjon og utskifting på komponentnivå | Uttak av funksjonell enhet for vedlikehold | Vedlikehold på komponentnivå |
| Prosjekttilpasning | Enkeltlinjediagram og komponentbasert tilpasning | Tilpasning av skuffkonfigurasjon | Grunnleggende konfigurasjonstilpasning |
| Typiske applikasjoner | Fabrikker, transformatorstasjoner, kraftverk, bygninger | Industriell distribusjon og motorstyring | Kommersiell og generell distribusjon |
GGD Low Voltage Power Distribution Panel er spesielt egnet når prosjektet krever en robust sentralisert fordelerskap med oversiktlig innvendig struktur, kobberskinnesystem og fleksibelt utvalg av innkommende, utgående og kontrollkretser.
For prosjekter hvor rask utskifting av individuelle funksjonelle enheter er det primære kravet, en uttrekkbar konfigurasjon kan være mer hensiktsmessig. For enklere distribusjonsnett med færre kretsendringer, en fast type kabinett kan gi en mer grei løsning.
Usune kan velge skapstruktur, effektbrytere, samleskinnearrangement, kontrollkomponenter og interne ledninger i henhold til prosjektets enlinjediagram og tekniske krav.
GGD Low Voltage Power Distribution Panel har blitt referert til Cas-space Rocket Launch Project, demonstrere sin anvendelse i et prosjektmiljø der strukturert lavspentdistribusjon og elektrisk utstyrets pålitelighet er viktig.
Zhejiang Usune Electric Co., Ltd. har mer enn 14 års erfaring innen elektrisk utstyr, støttet av et erfarent FoU-team som er i stand til å utvikle konfigurasjoner i henhold til prosjektspesifikke krav.
Fra elektriske komponenter og skapfabrikasjon til intern kabling og sluttinspeksjon, bruker Usune kontrollert produksjons- og kvalitetskontrollprosedyrer. Standard produksjonstid er ca. 15–20 dager, avhengig på konfigurasjon og bestillingsmengde.
For prosjekter som krever spesifikke effektbrytere, kontrollkomponenter, skapdimensjoner, samleskinnearrangement eller ledningskonfigurasjoner, kan Usune utvikle utstyret basert på kjøpers enkeltlinjeskjema og teknisk spesifikasjoner.
Standard referansemerkespenning er 0,4kV, med en merkefrekvens på 50Hz. Endelige parametere avhenger av prosjektet design.
Den medfølgende konfigurasjonen kan nå 3150A, avhengig av valgt effektbryter, samleskinne og generell elektrisk design.
Ja. Skapdimensjoner, elektriske komponenter, inn- og utgående kretser, styrefunksjoner, samleskinne arrangementer og andre detaljer kan tilpasses etter godkjente tegninger.
Konfigurasjonen kan inkludere universalbrytere, støpte strømbrytere, miniatyrbrytere, kontaktorer, termiske reléer, målere og andre komponenter i henhold til prosjektets krav.
Normal produksjonsperiode er ca. 15–20 dager, avhengig av mengde og teknisk konfigurasjon.
Ja. Usune kan tilby OEM og prosjektbasert tilpasning, inkludert spesifiserte komponentkonfigurasjoner og kunde krav.
Komponenter og sammensatte skap inspiseres under produksjon, etterfulgt av rutinemessig inspeksjon og testing før forsendelse. Relevant testdokumentasjon kan leveres i henhold til prosjektkravene.
