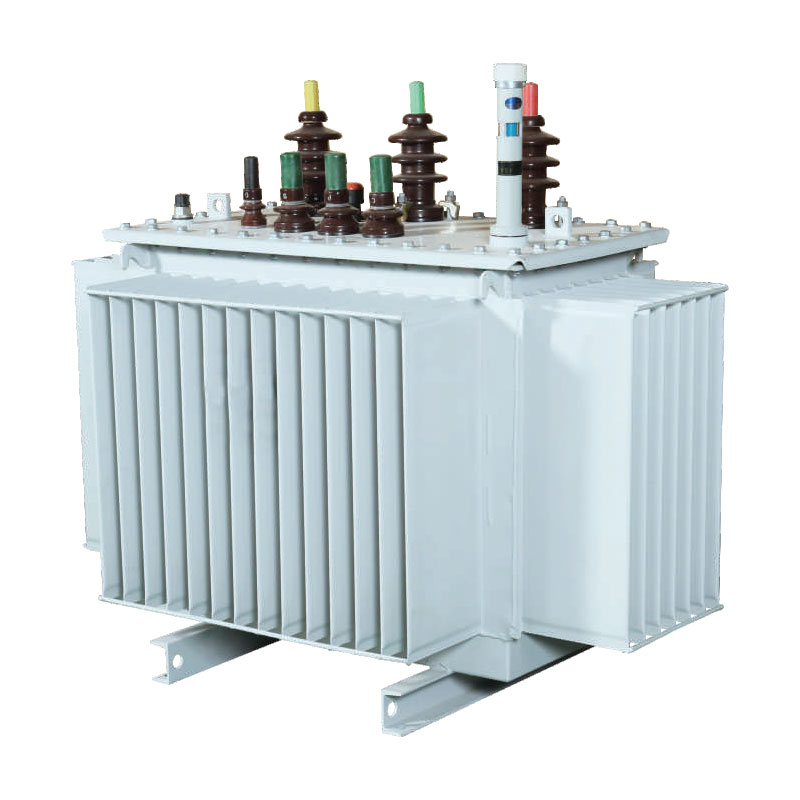

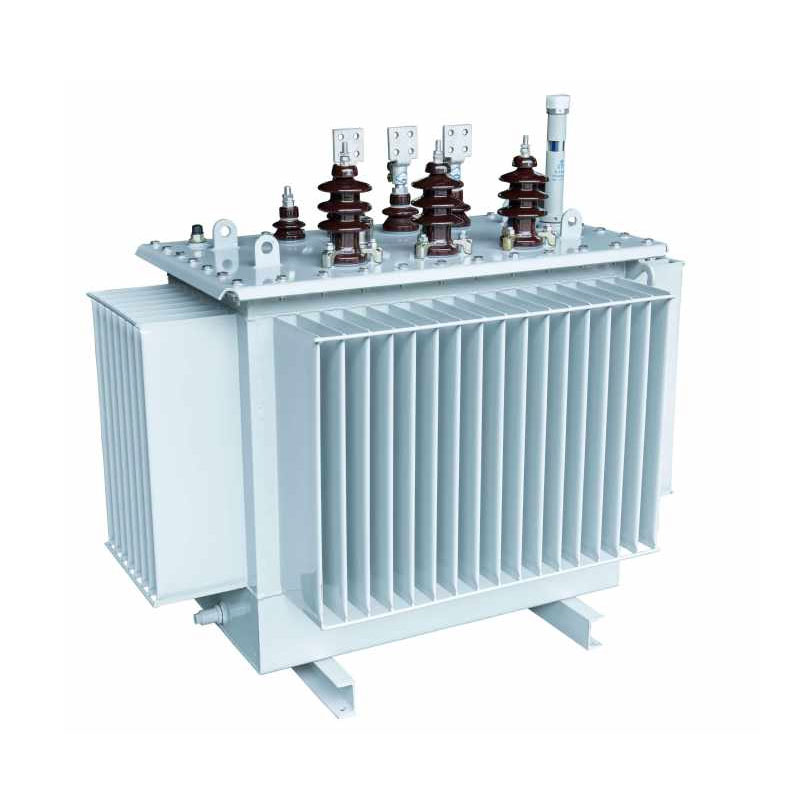

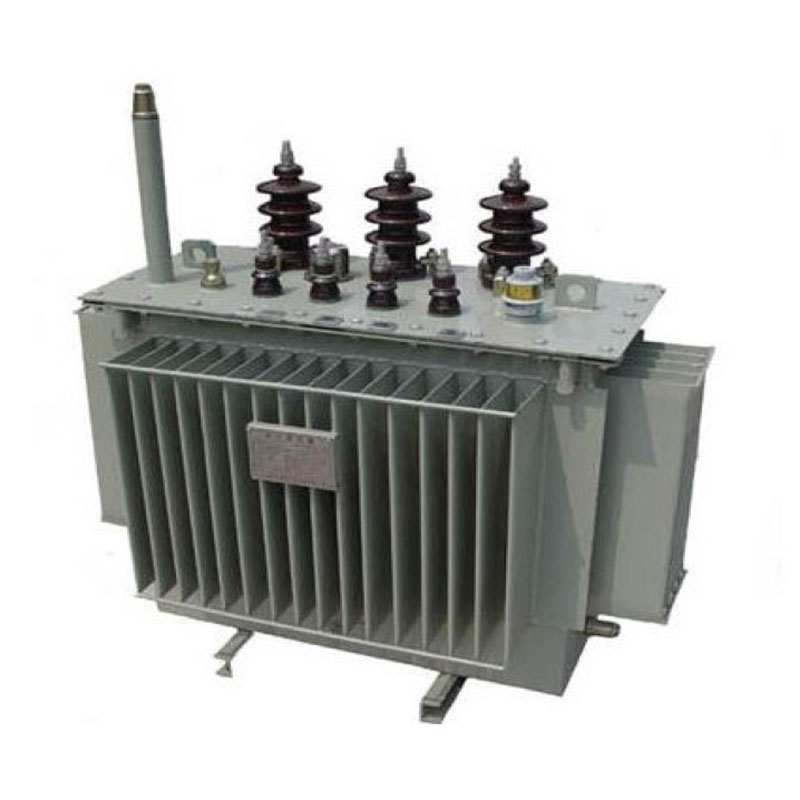

630kVA oljenedsenket selvkjølt transformator

Denne 630 kVA oljenedsenkede selvkjølte transformatoren representerer en ny generasjon høyytelses distribusjon transformatorer. Kjernen bruker en 3D-viklet design basert på en likesidet trekantkonfigurasjon, som sikrer den korteste og like lange magnetiske baner for alle tre fasene med null luftgap, mens kjernekolonnens tverrsnitt tilnærmet en sirkel. Sammenlignet med tradisjonelt utstyr, reduserer det effektivt tap og støy, oppnår presisjon trefasebalanse, undertrykker tredje harmoniske, og tilbyr betydelig optimert elektrisk ytelse.

Enheten støtter spenningsnivåer på 10kV, 20kV og 36kV, og bruker en oljenedsenket selvkjølingsmetode som ikke krever eksternt kjøleutstyr, som sikrer enkel betjening og vedlikehold samt sterk tilpasningsevne til forskjellig arbeid forhold. Den er mye brukt i urbane og landlige nett, industri- og gruvebedrifter og integrert transformatorstasjon applikasjoner. Støttet av en moden forsyningskjede, tilbyr Usune – en pålitelig leverandør av kraftutstyr – standardiserte, høykvalitetsprodukter og omfattende støttetjenester til globale kunder.

Kjernestrukturelle egenskaper og tekniske fordeler

1. Kjerne med høy presisjon og lavt tap

Kjernen er konstruert av kornorienterte silisiumstålplater med høy permeabilitet, behandlet med importert GEORG tverrskjæringsutstyr og en 45° sømløs skjøteteknikk for fullstendig å eliminere luftgap i magnetiske kretser. Den ark er formet til et flertrinns sirkulært tverrsnitt, noe som reduserer magnetisk reluktans betydelig, uten belastning tap og driftsstøy. Denne designen løser problemer som er vanlige for tradisjonelle transformatorer – for eksempel trefase ubalanse og høye tap – og dermed sikre langsiktig drift med lavt forbruk.

2. Høystyrke, støtsikker spolestruktur

Høyspentviklingen bruker en sylindrisk struktur, mens lavspentviklingen gir et valg mellom sylindriske og foliekonfigurasjoner for å passe spesifikke driftsforhold. Denne designen optimerer magnetisk fluks distribusjon, noe som effektivt forbedrer utstyrets motstand mot kortslutning og lynstøt mens forhindrer lokal overoppheting. Det sikrer overlegen driftsstabilitet og interferensmotstand, noe som gjør det egnet for komplekse miljøer som industriområder og utendørs strømnett.

3. Korrosjonsbestandig, slitesterk korrugert oljetank

Tanken er produsert av presisjonskaldvalset stål ved bruk av en spesialisert produksjonslinje for korrugerte tanker og har et anti-korrosjonsoverflatebelegg, som gjør at den tåler tøffe forhold som oljeeksponering og kjemisk korrosjon. Den korrugerte designen kombinerer effektiv varmeavledning med adaptiv deformasjon evner; den tar imot den termiske ekspansjonen og sammentrekningen av isolasjonsoljen, opprettholder en fullstendig luft tetter for å forsinke oljealdring, og forlenger utstyrets levetid betydelig.

4. Høysikkerhetsisolasjonsstruktur

Den 630 kVA oljenedsenkede selvkjølte transformatoren bruker en klasse A isolasjonsstruktur med konsentrisk høy- og lavspenningsviklinger. Inter-coil-isolasjonen bruker en komposittdesign som kombinerer papphylser med små oljegap – for å sikre høy dielektrisk styrke og utmerket tetningsytelse. Dette designet demper effektivt sikkerhetsrisikoer som lekkasje, kortslutninger og isolasjonsbrudd, støtter 24-timers kontinuerlig drift, og samsvarer med nasjonale strømsikkerhetsstandarder.

Produkttype

Energisparing og økonomisk nytteanalyse

Den 630 kVA oljenedsenkede selvkjølte transformatoren tilbyr eksepsjonelle energibesparende og karbonreduserende evner. Standardiserte formler gir mulighet for nøyaktig beregning av årlige strømkostnader og karbonutslipp datadrevet støtte for energieffektive oppgraderinger og kostnadsstyring. Kjerneformlene er som følger:

1. Formel for årlig strømkostnad: Årlig strømkostnad (CNY/år) = [Tap uten last (kW) + Lasttap (kW) × (Gjennomsnitt Belastningsfaktor)²] × 365 × 24 × Strømpris
2. Formel for årlig CO₂-utslipp: Årlige karbonutslipp (kg) = [Tap uten last (kW) + Lasttap (kW) × (Gjennomsnittlig belastning Faktor)²] × 365 × 24 × karbonutslippsfaktor (kg-CO₂/kWh)

Sammenlignet med tradisjonelle, utdaterte transformatorer, har dette produktet lavere tomgangs- og lasttap, betydelig redusere strømkostnader og karbonutslipp i samsvar med retningslinjer for oppgradering av grønn kraft. Det tilbyr høy kostnadseffektivitet for langsiktig drift og kort tilbakebetalingstid, som gir både økonomisk og miljømessig verdi.

Tekniske parametere

10kV S11 serie trefase oljenedsenket distribusjonstransformator

Merk: For transformatorer med nominell kapasitet på 500 kVA og under, er lasttapet over rampen i tabellen gjelder for Dyn11 koblingsgruppe, og lasttapet under rampen gjelder for Yyn0 koblingsgruppen.

10kV S13 serie trefase ol-nedsenket distribusjonstransformator

10kV S14 serie trefase oljenedsenket distribusjonstransformator

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Testrapport

Real-World Application Cases

1. Oppgraderingsprosjekt for urbane og landlige nett

I et landlig nettoppgraderingsprosjekt i Zhejiang ble utdatert utstyr med høyt tap erstattet i partier. Adressering problemer som betydelige lastsvingninger, trefase ubalanse og overdreven harmoniske, dette produkt – utnytte fordelene ved en 3D-viklet kjerne for spenningsstabilisering og balanse – fundamentalt forbedret kvalitet på strømforsyningen. Feltmålinger viste en reduksjon på over 30 % i tomgangstap per enhet og 40 % nedgang i feilfrekvensen for strømforsyningen for distribusjonsområdet. Enheten er godt egnet for kompleks drift på landsbygda forhold, tilrettelegge for energieffektive nettoppgraderinger.

2. Ladestasjonsprosjekt for tunge lastebiler

En ladestasjon for tunge lastebiler i Suzhou satte ut flere enheter av denne transformatormodellen for å støtte operasjoner som involverer hyppig start/stopp av ladepeler og plutselige lastendringer. Med utmerket varme spredningsytelse (olje-nedsenket selvkjøling), transformatoren opprettholder en stabil og kontrollerbar spole temperaturer under fullastdrift uten overopphetingsrelaterte turer. Dette sikrer 24-timers uavbrutt stasjonsdrift, noe som effektivt reduserer kostnader forbundet med vedlikehold og nedetid.

FAQ

Spørsmål 1: Hvilke spenningsnivåer og bruksscenarier er kompatible med Usune 630kVA oljenedsenket selvkjølt transformator?

Produktet støtter alle vanlige høyspenningsklasser (10kV, 20kV og 36kV) og er egnet for bruksområder som urbane og rurale nettoppgraderinger, industri- og gruvekraftdistribusjon, ladestasjoner og prefabrikkerte eller modulære transformatorstasjoner. Den har en viftefri, oljenedsenket selvkjølende design egnet for utendørs bruk installasjon; den er motstandsdyktig mot ekstreme temperaturer, støv og mild korrosjon, og tilbyr eksepsjonell tilpasningsevne til ulike driftsforhold.

Q2: Hva er de spesifikke energibesparende fordelene med denne transformatoren, og hvordan reduserer den kostnadene?

Produktets kjerneenergisparende funksjon er dens 3D gapfrie sårkjernestruktur, som reduserer magnetisk krets-, tomgangs- og belastningstap, samtidig som de effektivt reduserer harmoniske og varmerelaterte tap. Under standard driftsforhold, reduserer det det totale energiforbruket med 20%–30% sammenlignet med konvensjonelt utstyr samme kapasitet. Dette fører til betydelige besparelser i årlige strømkostnader og reduserte karbonutslipp, justering med grønn energipolitikk og levere enestående langsiktige økonomiske fordeler.

Q3: Hva er fordelene med hensyn til utstyrets levetid og daglig drift og vedlikehold (O&M)?

Utstyret bruker en luftisolert korrugert oljetank og klasse A anti-korrosjonsisolasjonsmaterialer, som forsinke aldring av oljen og selve enheten betydelig, noe som resulterer i lengre levetid enn standard transformatorer. Den har lav feilrate og sterk motstand mot støt og forstyrrelser. Rutinemessig vedlikehold krever bare periodiske kontroller av oljenivåer og isolasjonsstatus, noe som gjør O&M enkel og kostnadseffektiv – ideell for scenarier som krever langsiktig, uavbrutt drift.
