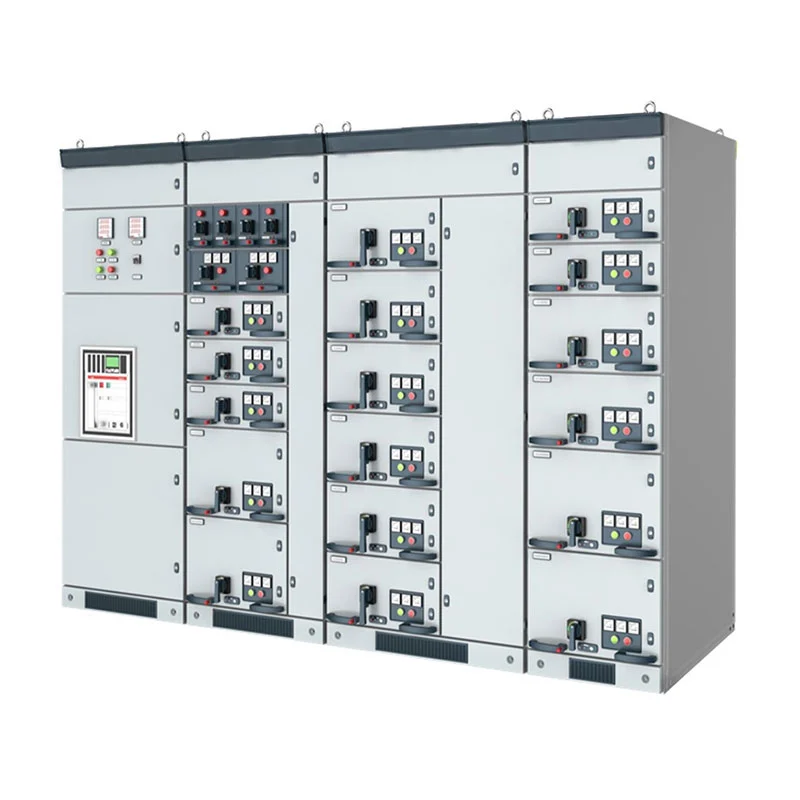

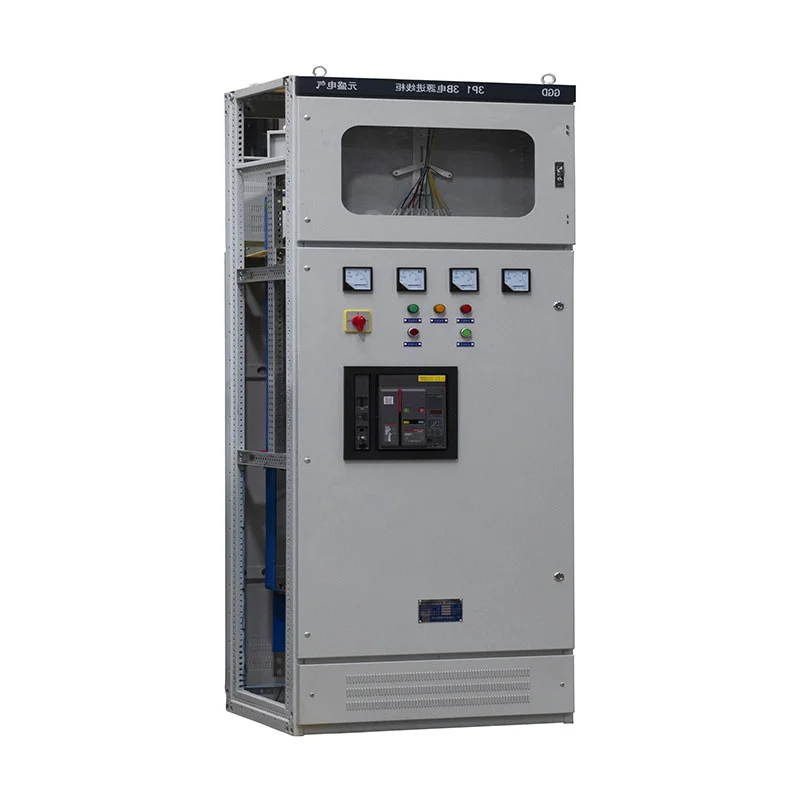

Lavspenningskoblingsutstyr

Utviklet av Zhejiang Usune Electric Co., Ltd., er lavspenningsuttrekkbar distribusjonssentral egnet for AC 50Hz systemer med nominell arbeidsspenning opp til 400V og merkestrøm opp til 3150A. Designet kombinerer kobber samleskinne distribusjon, konfigurerbare effektbrytere, organiserte sekundære ledninger og dedikerte kabelplasser for å støtte ulike prosjektoppsett. Usune produserer og leverer lavspenningskoblingsløsninger for kraftverk, transformatorstasjoner, fabrikker, gruveanlegg, kommersielle bygninger og andre kraftdistribusjonsprosjekter i Kina og utenlandske markeder.

Fleksibel kretskonfigurasjon

Ulike elektriske belastninger krever forskjellige matearrangementer. Skapet kan konfigureres i henhold til strømfordelingsdiagram, som tillater innkommende kretser, utgående kretser, motormatere og reaktiv effekt kompensasjonskretser som skal arrangeres innenfor samme lavspentdistribusjonssystem.

For større distribusjonskrav kan universalbrytere som Emax, MT, 3WN, AH og ME-seriene valgt i henhold til prosjektdesignet. Konfigurasjonen kan også inkludere støpte boksbrytere, last brytere og andre elektriske komponenter basert på den nødvendige strømstyrken og beskyttelsesskjemaet.

Denne konfigurasjonstilnærmingen gjør at utstyret i stedet kan tilpasses forskjellige kraftdistribusjonsarkitekturer å stole på ett fast elektrisk arrangement.

Samleskinnesystem

Hovedsamleskinne og grensamleskinnene bruker elektrolytisk kobber for å gi en stabil strømførende bane mellom innkommende og utgående kretser. Flammehemmende isolasjon og varmekrympbare hylser påføres aktuell samleskinne seksjoner for å forbedre isolasjonsbeskyttelsen og opprettholde tydelig faseidentifikasjon.

Samleskinnearrangementet er utformet i henhold til elektrisk tegning og merkestrømkrav. Fleksibel Samleskinneforbindelser kan også leveres ved inngående forbindelse mellom bussbroen og hovedkretsen bryter der det kreves av prosjektdesignet.

For innkjøpsteam hjelper denne konfigurasjonen med å forenkle matchingen av sentralbordet med oppstrøms transformatorer, bussbroer og nedstrøms matesystemer.

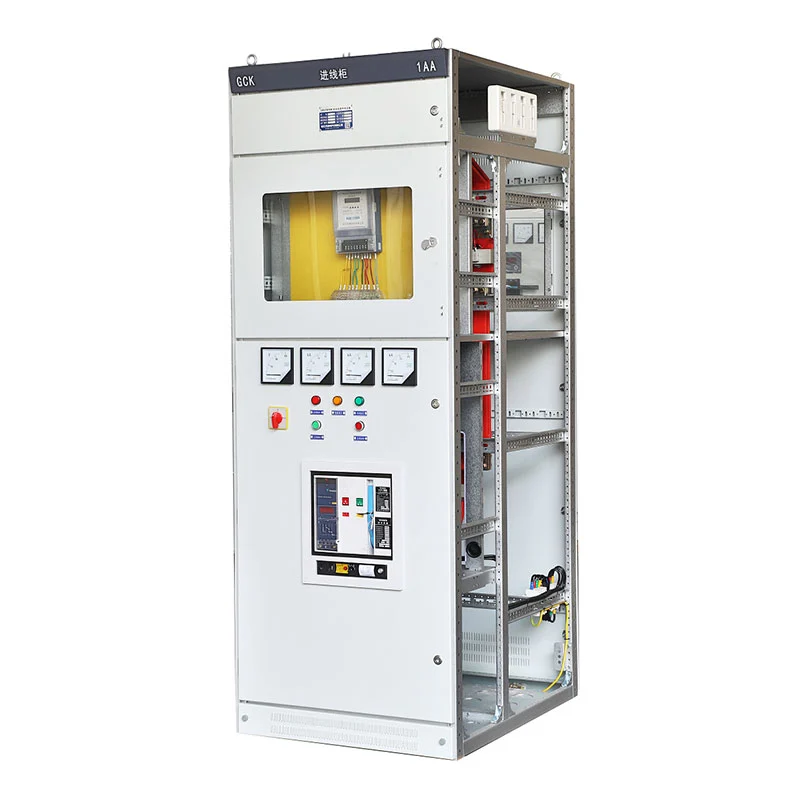

Skapkonstruksjon

Skaprammen og innvendige skillevegger er produsert av kaldvalsede stålplater. Standardplaten tykkelse er ikke mindre enn 2 mm, noe som gir tilstrekkelig mekanisk styrke for normal drift, inspeksjon og vedlikehold.

Skapstrukturen gir dedikerte områder for elektriske komponenter, kabeltilkoblinger og sekundær kontroll ledninger. Dører, betjeningshåndtak, identifikasjonsskilt og innvendige etiketter er ordnet i henhold til det elektriske design for å gjøre kretsidentifikasjon enklere under igangkjøring og vedlikehold.

En PE kobberjordingsbuss kjører langs skaparrangementsretningen. Komponenter som krever jording kan være koblet til denne lederen, med dedikerte jordingsterminaler for tilkobling til ekstern jording nettverk.

Sekundær kontroll

Sekundærkretsen er arrangert i henhold til prosjekttegninger og kontrollkrav. Kontroller ledningsbruk fleksible isolerte kobberledere og er organisert i bunter for å gi en ren og vedlikeholdbar intern ledning ordning.

Styrekretser bruker vanligvis 1,5 mm² ledere, mens AC-strømkretser bruker 2,5 mm² ledere, med forbehold om endelig ingeniørdesign. Det brukes flammehemmende rekkeklemmer og ledningsnummer eller kretsidentifikasjonsmerker leveres for å samsvare med de elektriske tegningene.

For innkommende skap kan underspenningsutløsningsbeskyttelse innlemmes i effektbrytervernet ordning. Indikatorlys, kontrollbrytere og måleinstrumenter kan også konfigureres i henhold til funksjonen til hver krets.

Distribusjonsfunksjoner

Lavspenningsuttakbart distribusjonssentralbord kan konfigureres for flere vanlige lavspentstrøm distribusjonsfunksjoner. Et innkommende skap mottar strøm fra oppstrøms transformator eller strømkilde, mens utgående skap distribuerer strøm til nedstrøms laster.

Motorkontrollkretser kan ordnes ved bruk av store og små skuffekonfigurasjoner, med strømbrytere eller sikring roterende lastbrytere valgt i henhold til motorens egenskaper. Kondensatorkompensasjonsskap kan inkludere manuell, automatisk eller ekstern reaktiv effektkompensasjonsutstyr.

Dette modulære arrangementet lar den samme skapplattformen støtte forskjellige elektriske distribusjonsoppgaver innenfor ett prosjekt.

Tekniske spesifikasjoner

Produktets ytre dimensjon

Driftsbetingelser

Utstyret er beregnet for innendørs installasjon i miljøer uten alvorlige vibrasjoner, støt eller korroderende forhold. Omgivelsestemperaturen bør holde seg mellom -10°C og +40°C, med gjennomsnittstemperaturen innenfor 24 timer som ikke overstiger +35°C.

Installasjonshøyden er normalt begrenset til 2000 m. Ved en maksimal omgivelsestemperatur på +40°C er den relative luftfuktighet bør ikke overstige 50 %, mens høyere relativ luftfuktighet kan tillates ved lavere temperatur iht. gjeldende miljøforhold.

Installasjonshellingen bør ikke overstige 5° fra vertikalplanet. Hvis utstyret er nødvendig for spesielle miljøer eller driftsforhold, kan den endelige konfigurasjonen bestemmes gjennom teknisk konsultasjon mellom Usune og kunden.

Beskyttelsesdetaljer

Elektrisk sikkerhet ivaretas gjennom både skapkonstruksjon og kretsvern. Mekanisk og elektrisk låsefunksjoner er integrert i henhold til den valgte konfigurasjonen for å redusere driftsfeil.

Skapet bruker tydelig identifiserte kretsetiketter og komponentnumre, mens jordingssystemet gir en dedikert PE kobberbuss for jordforbindelser. Kabelrom kan utformes med tilstrekkelig plass til kabelhoder og null-sekvens strømtransformatorinstallasjon der det er nødvendig.

Front- og bakdørene er designet for stabil åpning og lukking, mens betjeningskomponentene er plassert i forhold til unngå forstyrrelser med skapdører og håndtak.

Standarder og sertifisering

Usune produserer sitt elektriske lavspenningsutstyr i henhold til gjeldende IEC- og GB-krav. Relevant standarder inkluderer GB/T 14048.2, GB 7251.12 og gjeldende IEC-krav for lavspenningskoblinger og kontrollenheter.

Produksjons- og styringssystemet støttes av ISO 9001, ISO 14001 og ISO 45001 sertifiseringer. Produktet kan også leveres med CE-sertifisering og relevant testdokumentasjon i henhold til prosjektkravene.

Disse sertifiseringene og standardene gir innkjøpsteam et dokumentert grunnlag for leverandørevaluering, prosjekt godkjenning og internasjonale innkjøp.

Kvalitetskontroll

Kvalitetskontroll dekker skapmaterialer, kobberskinner, elektriske komponenter, sekundær ledninger og ferdig montering. Komponenter velges i henhold til godkjente designtegninger og tekniske spesifikasjoner.

Før levering gjennomgår det sammensatte utstyret rutinemessig inspeksjon og testing. Kabling, komponentidentifikasjon, jordforbindelser, skapkonstruksjon og elektriske funksjoner kontrolleres mot prosjektdokumentasjonen til redusere installasjons- og idriftsettelsesproblemer på kundens sted.

Usune opprettholder også produksjons- og inspeksjonsposter for å støtte kvalitetsverifisering og prosjektsporbarhet.

Prosjektreferanse

Cas-space rakettoppskytingsprosjekt

Lavspenningsuttrekkbare distribusjonssentralbord har blitt levert for Cas-space Rocket Launch Project, hvor pålitelig lavspentstrømdistribusjon er nødvendig for prosjektanlegg og støtte for elektrisk systemer.

For ingeniørprosjekter med flere elektriske belastninger og forskjellige distribusjonskretser, det modulære skapet konfigurasjon gjør at innkommende strøm, matekretser og elektriske hjelpefunksjoner kan organiseres iht. prosjektets kraftdistribusjonsdesign.

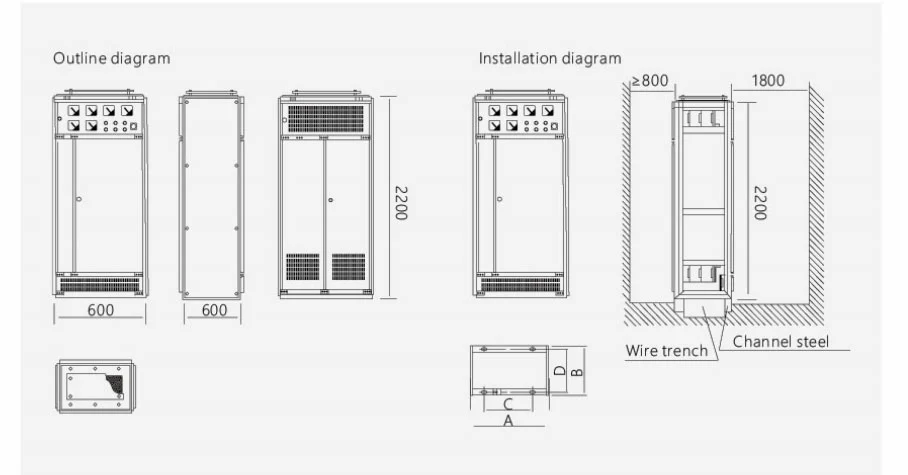

Ytre dimensjoner

Skapmålene kan bestemmes i henhold til godkjente elektriske tegninger, komponentvalg, kabel inngangskrav og installasjonsforhold på stedet. Usune kan gi tilsvarende måltegninger for ingeniørgjennomgang før produksjon.

Fabrikktesting

Usune utfører inspeksjon og rutinetesting før forsendelse. Testprosessen dekker skapmontering, elektriske tilkoblinger, komponentinstallasjon, jording, sekundærledninger og andre relevante funksjoner.

Testrapporter og teknisk dokumentasjon kan leveres i henhold til prosjektkravene, og hjelper kundene fullføre innkommende inspeksjon, installasjon og igangkjøringsprosedyrer.

FAQ

Hvilken spenning er tilgjengelig?

Standardkonfigurasjonen er vurdert til 0,4kV, med en merkestrøm på opptil 3150A. Den endelige elektriske konfigurasjonen fastsettes i henhold til prosjektbelastning og designtegninger.

Kan skapet tilpasses?

Ja. Usune kan tilpasse skapkonfigurasjonen i henhold til elektriske skjemaer, kretsmengde, komponent valg, kabelinnføringsretning, skapdimensjoner og andre prosjektkrav.

Hvilke effektbrytere kan brukes?

Systemet kan romme forskjellige effektbryterkonfigurasjoner. Universalbrytere som Emax, MT, Seriene 3WN, AH og ME kan velges i henhold til godkjent design.

Kan den brukes til motorstyring?

Ja. Motorstyringskonfigurasjoner kan ordnes ved bruk av forskjellige skuffestørrelser og egnede strømbrytere eller sikrings lastbrytere i henhold til motorkapasitet og beskyttelseskrav.

Hvilket samleskinnemateriale brukes?

Hoved- og grenskinnene bruker elektrolytisk kobber. Aktuelle samleskinneseksjoner kan utstyres med flammehemmende isolasjon og varmekrympbare beskyttelseshylser.

Hvilke dokumenter kan leveres?

Usune kan gi tekniske spesifikasjoner, elektriske tegninger, måltegninger, testrapporter og relevant kvalitetsdokumentasjon i henhold til prosjektkravene.

Hva er produksjonstiden?

Standard ledetid er vanligvis 15–20 dager, avhengig av konfigurasjon, mengde og prosjektkrav.

Hvorfor Usune

Usune har mer enn 14 års erfaring innen produksjon av elektrisk utstyr og prosjektbaserte produkter utvikling. Dets ingeniørteam kan jobbe fra kundetegninger og elektriske spesifikasjoner for å utvikle nødvendig skapkonfigurasjon.

Med ISO 9001, ISO 14001 og ISO 45001 styringssystemer, overholdelse av IEC og GB standarder, CE-sertifisering og rutinemessig fabrikktesting, Usune leverer lavspent distribusjonsutstyr for både innenlands og internasjonalt prosjekter.

For et prosjekt som krever et lavspenningsuttrekkbart distribusjonssentralbord, kan kundene tilby enkeltlinje diagram, merkestrøm, antall innkommende og utgående kretser, komponentkrav og skapdimensjoner. Usune kan deretter utarbeide den tilsvarende tekniske konfigurasjonen og tilbudet.
